Hi，大家好，这里是丹成学长，今天向大家介绍 人体红外热释电传感器 模块

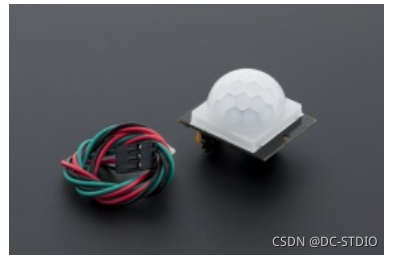

模块介绍：人体红外热释电传感器

大家可用于 课程设计 或 毕业设计

单片机-嵌入式毕设选题大全及项目分享:

https://blog.csdn.net/m0_71572576/article/details/125409052

2 模块介绍

热释电红外传感器是一种能检测人或动物身体发射的红外线而输出电信号的传感器。早在1938年，有人提出过利用热释电效应探测红外辐射，但并未受到重视，直到六十年代，随着激光、红外技术的迅速发展，才又推动了对热释电效应的研究和对热释电晶体的应用。热释电晶体已广泛用于红外光谱仪、红外遥感以及热辐射探测器，它可以作为红外激光的一种较理想的探测器。它目标正在被广泛的应用到各种自动化控制装置中。

在这里我们把它作为机器人的一种传感器来应用，除了在我们熟知的搂道自动开关、防盗报警上得到应用外，在更多的领域应用前景看好。如果你有更妙的想法，比如：在房间无人时会自动停机的空调机、饮水机，电视机能判断无人观看或观众已经睡觉后自动关机的机构，开启监视器或自动门铃上的应用，结合摄影机或数码照相机自动记录动物或人的活动等等。

热释电效应同压电效应类似，是指由于温度的变化而引起晶体表面荷电的现象。热释电传感器是对温度敏感的传感器。它由陶瓷氧化物或压电晶体元件组成，在元件两个表面做成电极，在传感器监测范围内温度有ΔT的变化时，热释电效应会在两个电极上会产生电荷ΔQ，即在两电极之间产生一微弱的电压ΔV。由于它的输出阻抗极高，在传感器中有一个场效应管进行阻抗变换。热释电效应所产生的电荷ΔQ会被空气中的离子所结合而消失，即当环境温度稳定不变时，ΔT=0，则传感器无输出。当人体进入检测区，因人体温度与环境温度有差别，产生ΔT，则有ΔT输出；若人体进入检测区后不动，则温度没有变化，传感器也没有输出了。所以这种传感器检测人体或者动物的活动传感。

由实验证明，传感器不加光学透镜(也称菲涅尔透镜)，其检测距离小于2米，而加上光学透镜后，其检测距离可大于7米。

2.1 模块参数

• 工作电压：3～5V
• 静态电流：50μA
• 工作温度：0℃～＋70℃
• 电平输出：4V
• 无信号输出：0.4V
• 感应角度：110度
• 感应距离：7米
• 输出延迟时间可调
• 外形尺寸：28mm×36mm
• 模块重量：约25g

2.2 可应用场景

• 自动门
• 红外线防盗报警器
• 高速公路车辆车流计数器
• 等等

3 引脚与连接

电路板上有2个Φ2.5的螺丝孔，可以很方便的安装在机器人硬件上。输出接口为3线系统即GND、OUT、 VCC，按照示意图连接好CT-418。当给模块加上电后，有人或动物在模块7米范围内活动，OUT既可输出高电平触发被控单元。无信号时OUT输出低电平（0.4V左右）。

与单片机连接

5 参考代码

  const int buttonPin = 2;
  const int ledPin =  13;
  void setup() {
    pinMode(ledPin, OUTPUT);
    pinMode(buttonPin, INPUT);
  }
  void loop()
  {
     if (digitalRead(buttonPin) == HIGH)
     {
       digitalWrite(ledPin, HIGH);
     }
     else {
       digitalWrite(ledPin, LOW);
     }
  }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
