第五天脚本与UI系统

何为GUI？

一、用脚本操作常用UI控件

1、创建游戏界面

新建一个3D工程，在默认Scene中新建UI控件。控件实际上就是一个游戏物体，在Hierarchy窗口空白处点击鼠标右键打开菜单，在菜单中选择UI，里面有很多可供选择的控件。

（1）Canvas与EventSystem简介

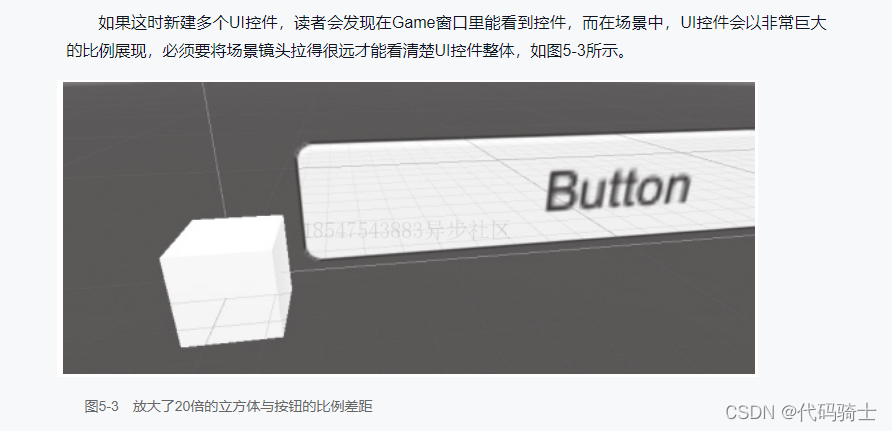

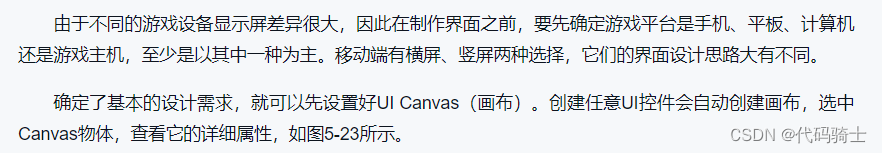

（2）界面比例问题

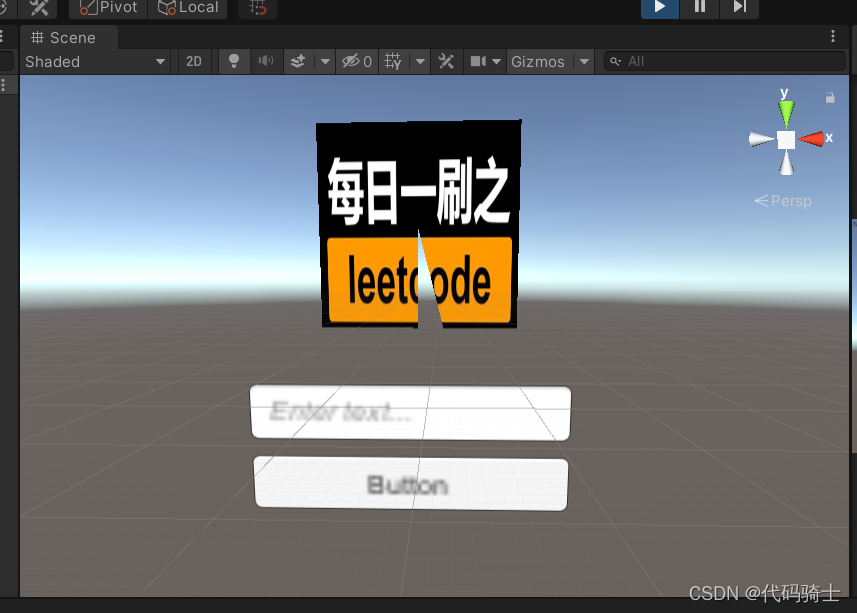

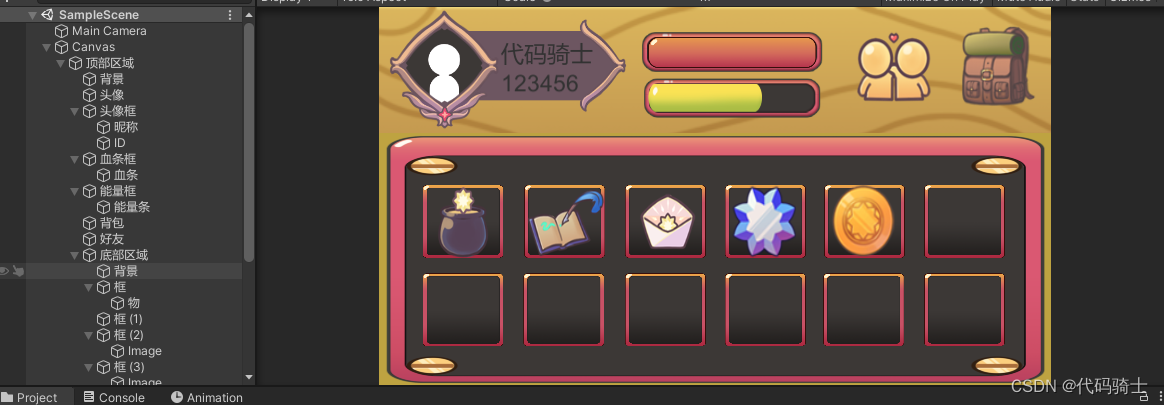

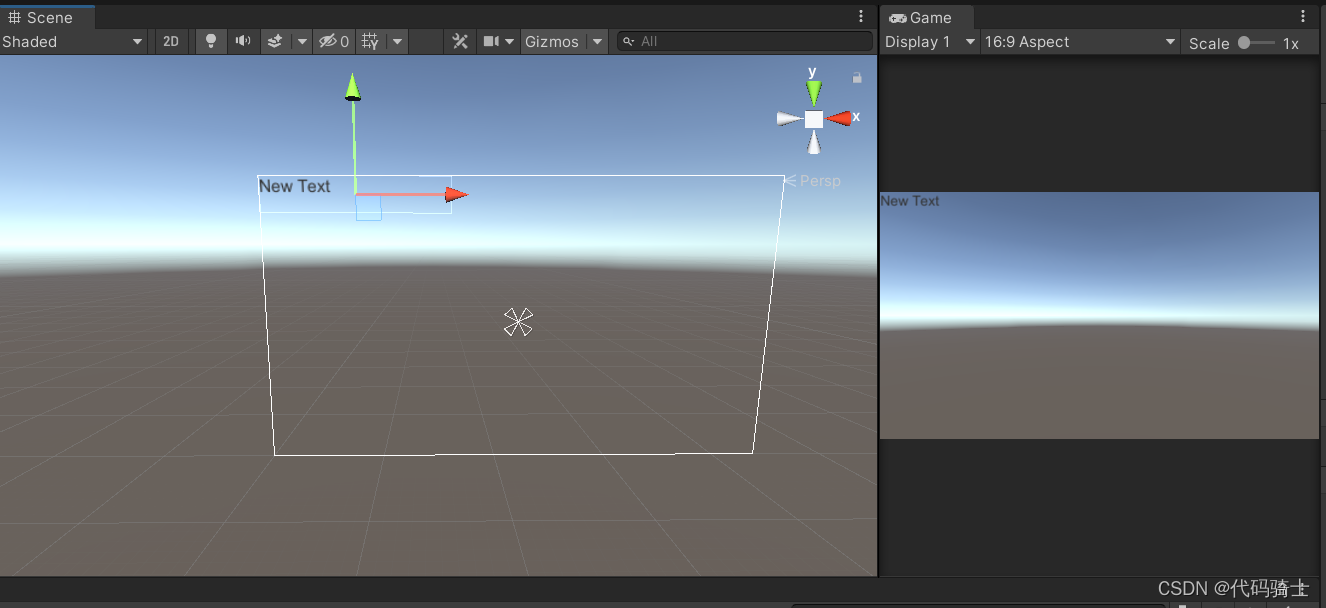

（3）搭建UI测试场景

Tip：

-01-02

-03

-04

-05

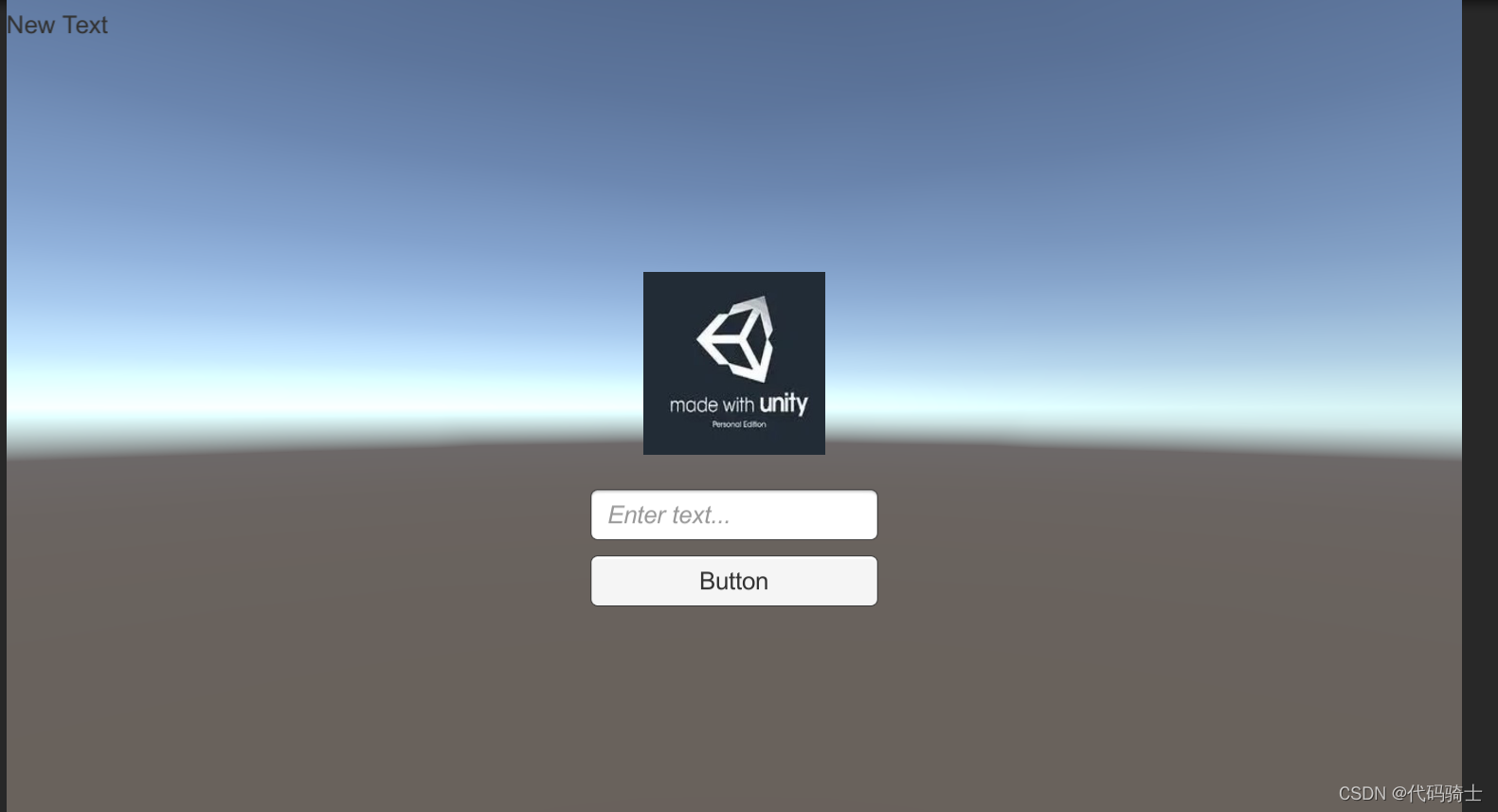

这样，一个简易的UI界面就搭建好了。

Tip：

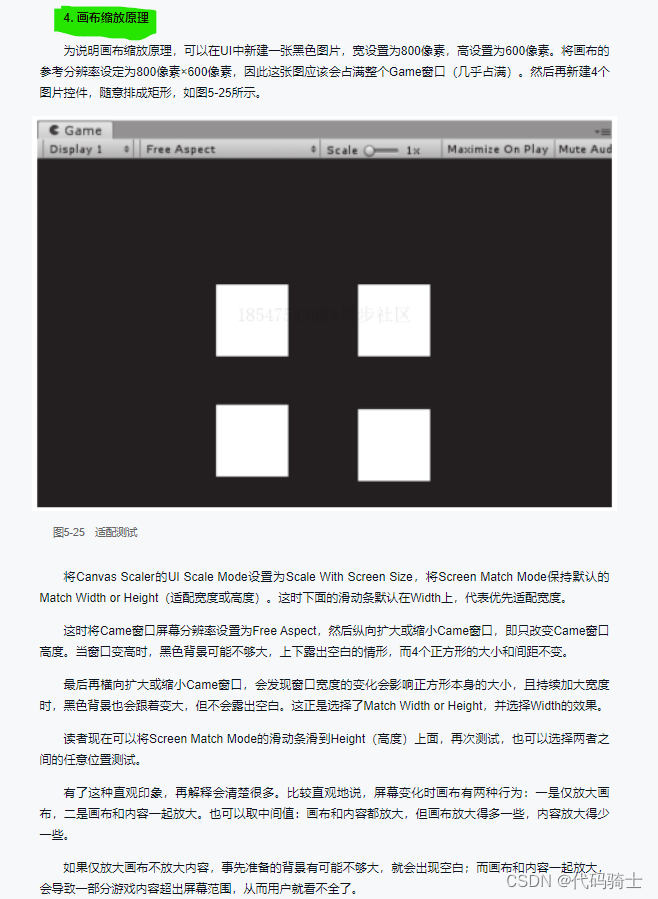

我们在场景中建好的画布尺寸和游戏尺可能不同，所以我们想让画布尺寸随着屏幕大小变化而变化，需要做出以下修改：

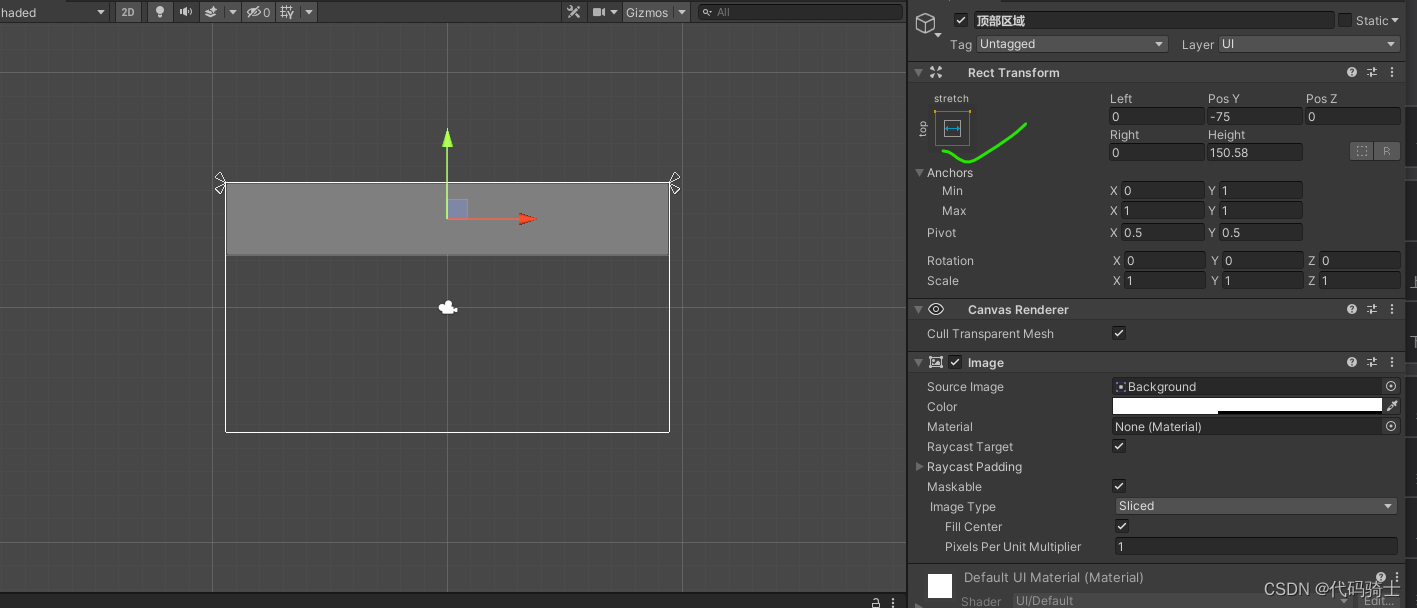

2、矩形变换（Rect Transform）组件

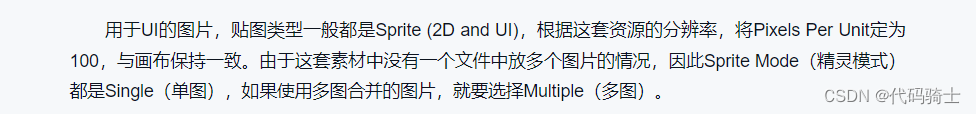

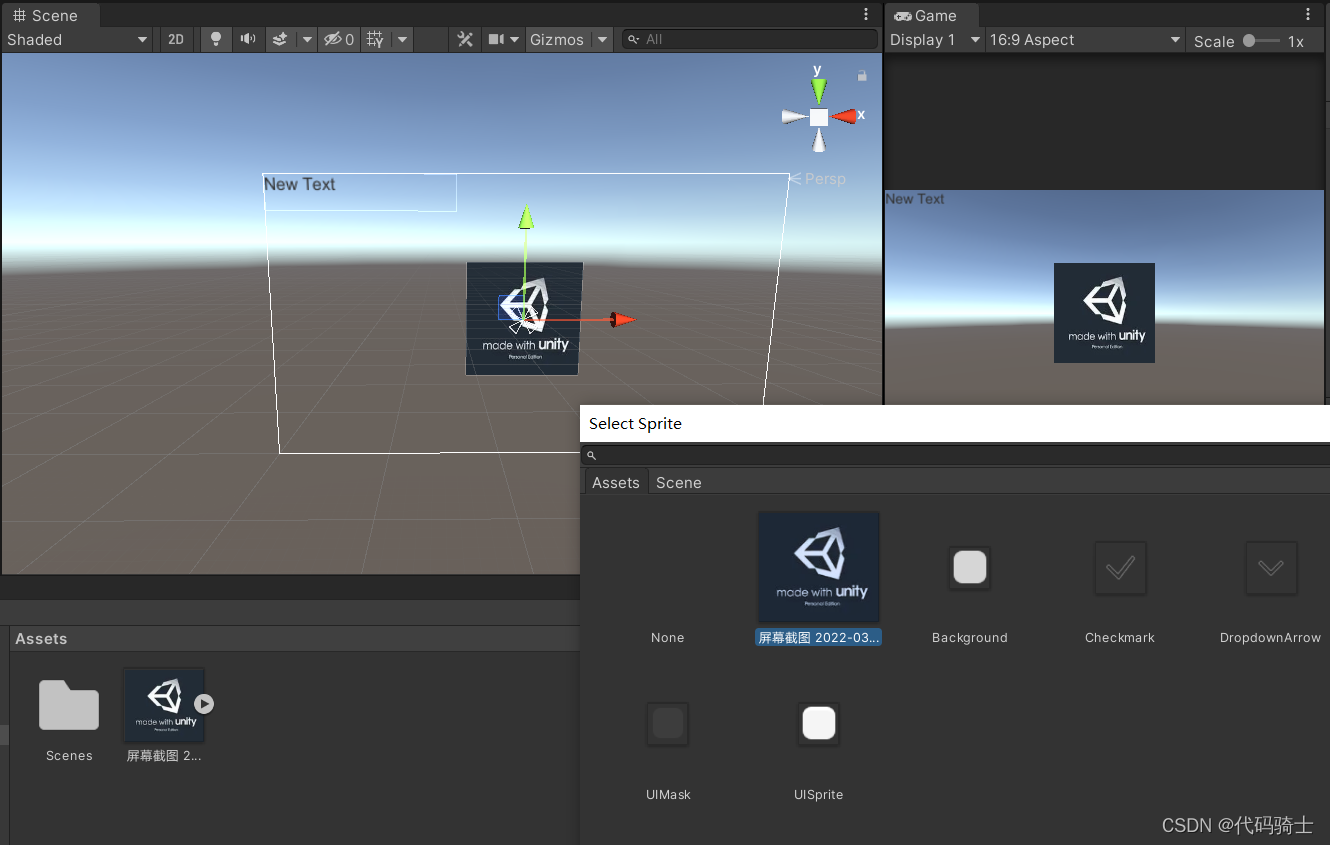

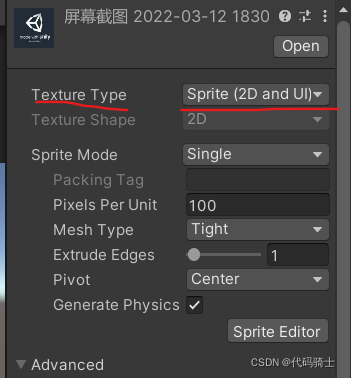

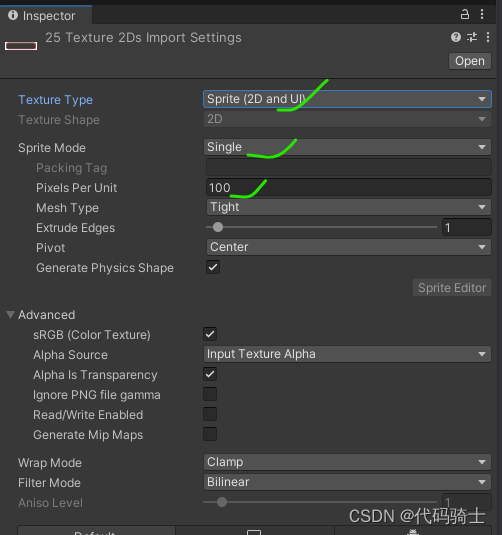

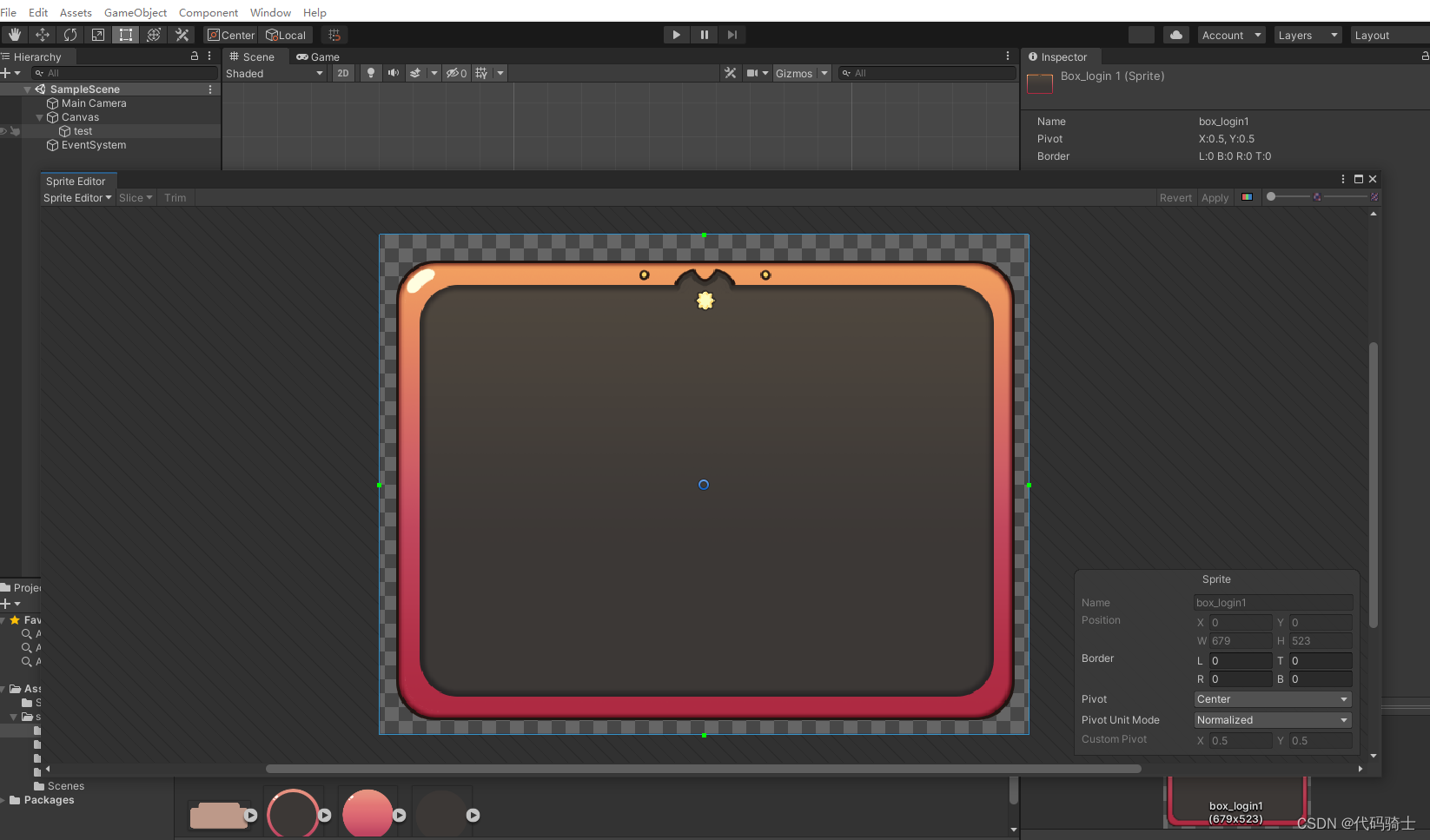

3、图片（Image）组件

代码：


using UnityEngine;
using UnityEngine.UI;//UI脚本要包含次命名空间

public class NewBehaviourScript : MonoBehaviour
{
    Image image;
    //可以在编译器中指定另一张图片
    public Sprite otherSprite;

    float fillAmount = 0;

    void Start()
    {
        image = GetComponent<Image>();
        //直接将图片换成另一张图片
        if (otherSprite!=null)
        {
            image.sprite = otherSprite;
        }
        //将图片类型改为Filled,360°填充，方便旋转动画
        image.type = Image.Type.Filled;
        image.fillMethod = Image.FillMethod.Radial360;
    }
    void Update()
    {
        //制作一个旋转显示的动画效果，直线效果也类似
        //取值0~1
        image.fillAmount = fillAmount;
        fillAmount += 0.01f;
        if (fillAmount > 10)
        {
            fillAmount = 0;
        }
    }
}

演示效果：

Tip：

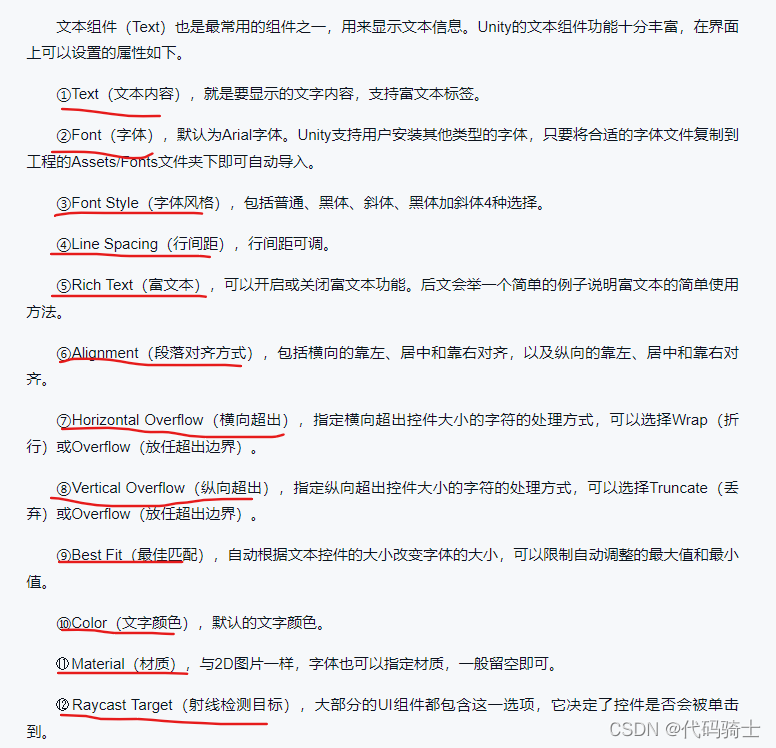

4、文本（Text）组件

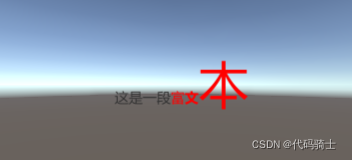

这是一段<color=#ff0000ff>富<b>文</b><size=50>本</size></color>

5、按钮（Button）组件

按钮是Unity中常用的控件：

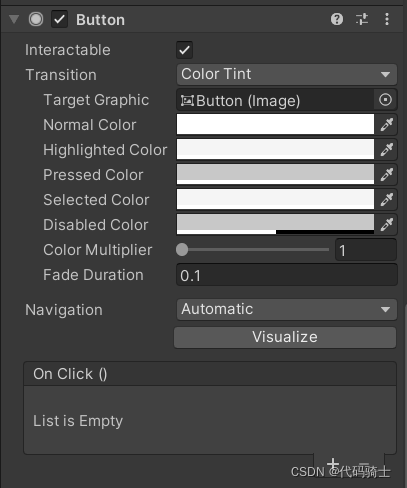

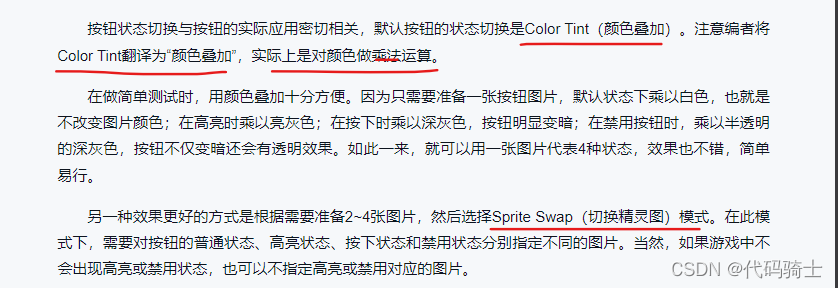

（1）按钮外观切换的方法

（2）按钮是组合的控件

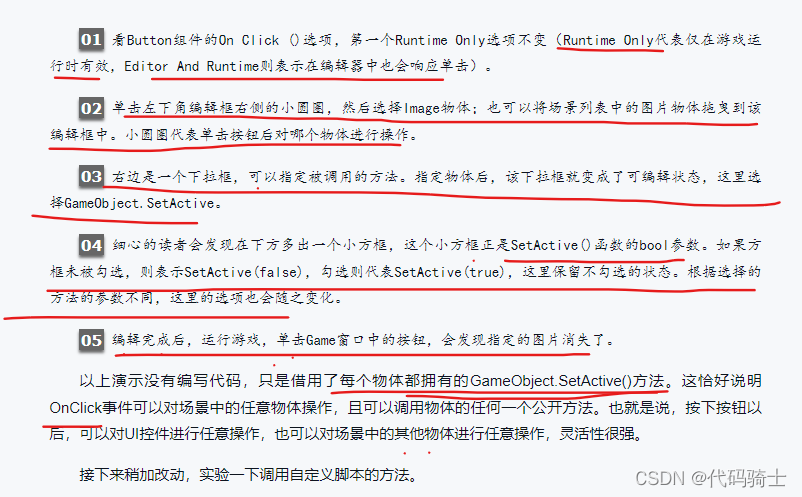

（3）OnClick（点击）事件


using UnityEngine;

public class ButtoTest : MonoBehaviour
{
    public void TestButtonClick(int param)
    {
        Debug.Log("clicked it");
        Debug.Log("事件参数为：" + param);
    }
}

Tip：

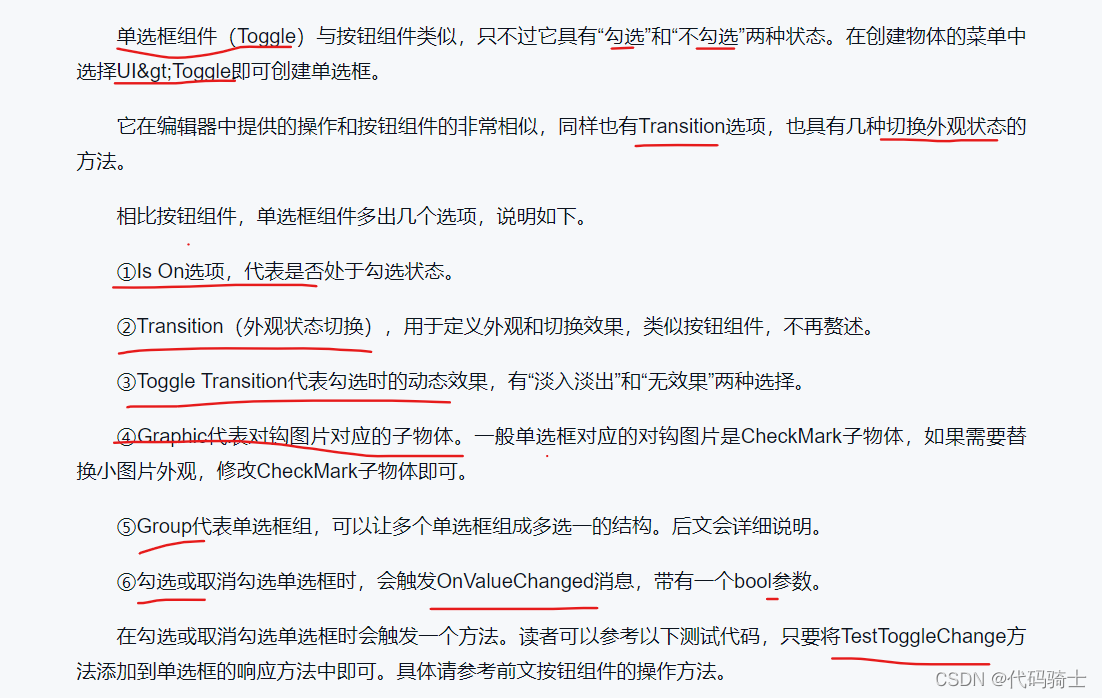

6、单选框（Toggle）组件


using UnityEngine;
using UnityEngine.UI;

public class ToggleTest : MonoBehaviour
{
    Toggle toggle;
    void Start()
    {
        toggle = GetComponent<Toggle>();
        //初始不勾选
        toggle.isOn = false;
    }
    public void TestToggleChange(bool b)
    {
        if(b)
        {
            Debug.Log("勾选了单选框");
        }
        else
        {
            Debug.Log("取消勾选单选框");
        }
    }
}

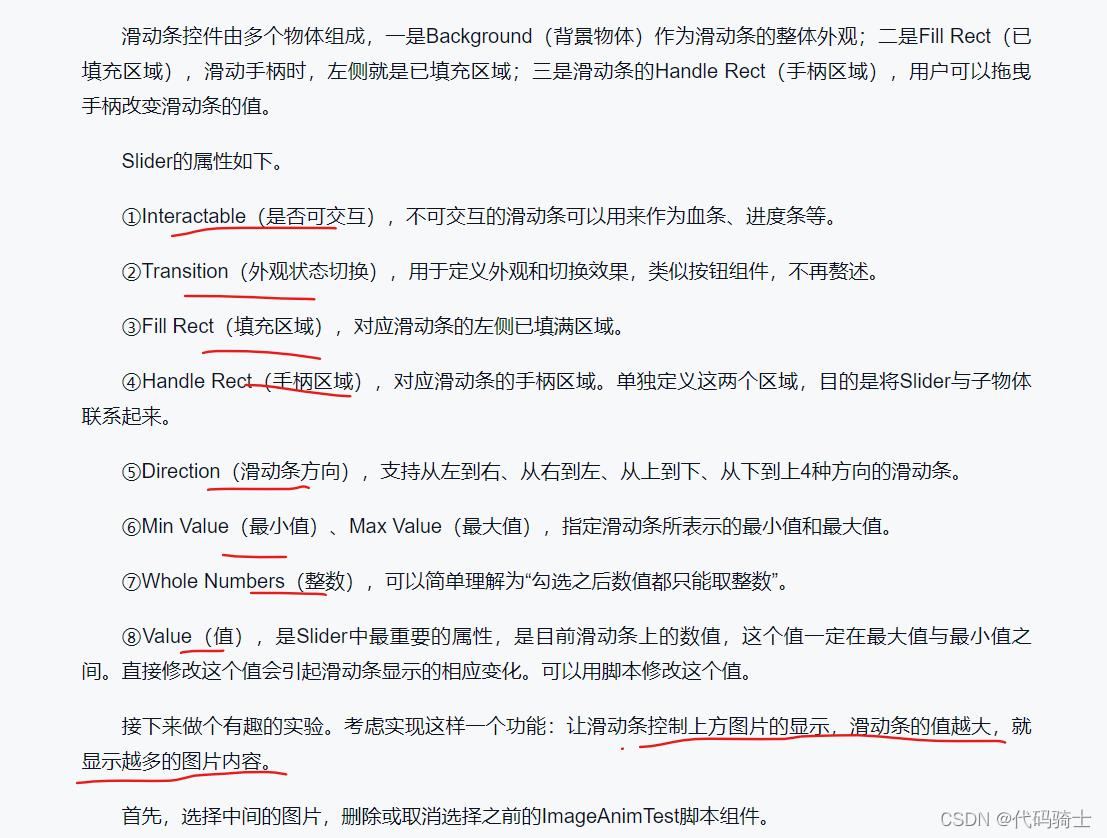

7、滑动条（Slider）组件


using UnityEngine;
using UnityEngine.UI;

public class SliderTest : MonoBehaviour
{
    //所控制的图片
    public Image image;
    //滑动条组件
    Slider slider;
    void Start()
    {
        slider = GetComponent<Slider>();
        slider.minValue = 0;
        slider.maxValue = 1;
        //将图片类型改为Filled,360填充
        image.type = Image.Type.Filled;
        image.fillMethod = Image.FillMethod.Radial360;
    }
    void Update()
    {
        //每一帧都让滑动条的值决定图片的填充大小
        image.fillAmount = slider.value;
    }
}

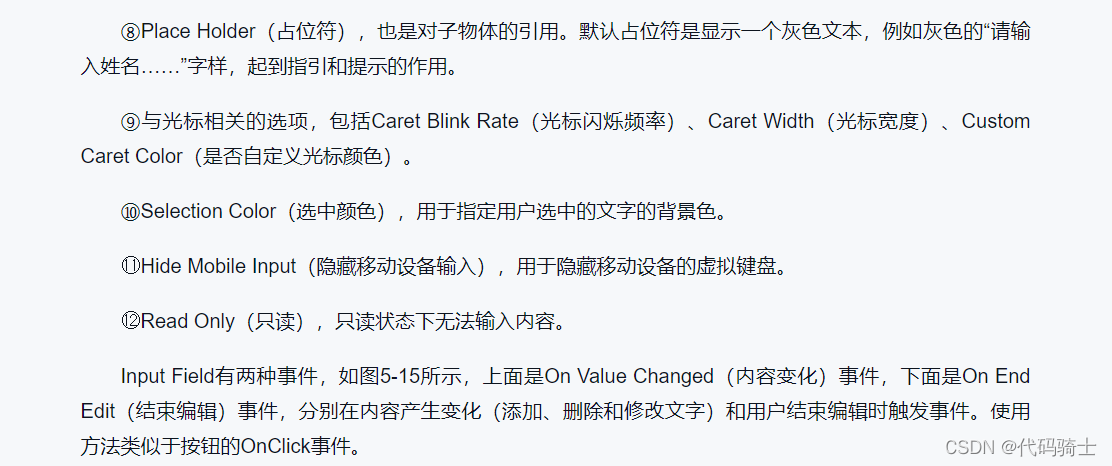

8、输入框（Input Field）组件

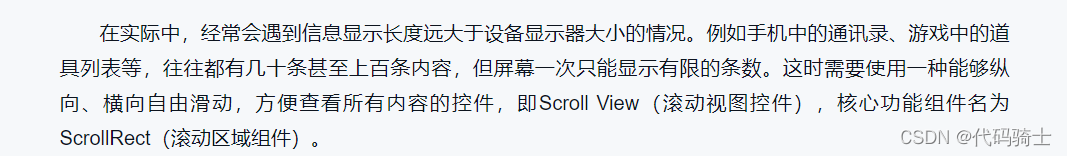

9、滚动区域（Scroll Rect）组件

Tip：


public void OnScrollChange(Vector2 pos)
{
    Debug.Log("滚动位置："+pos)
}

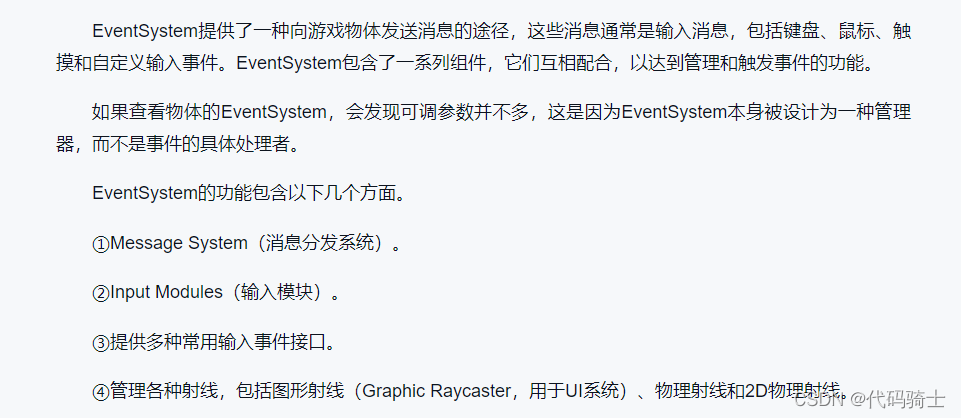

二、脚本与事件系统

Tip：

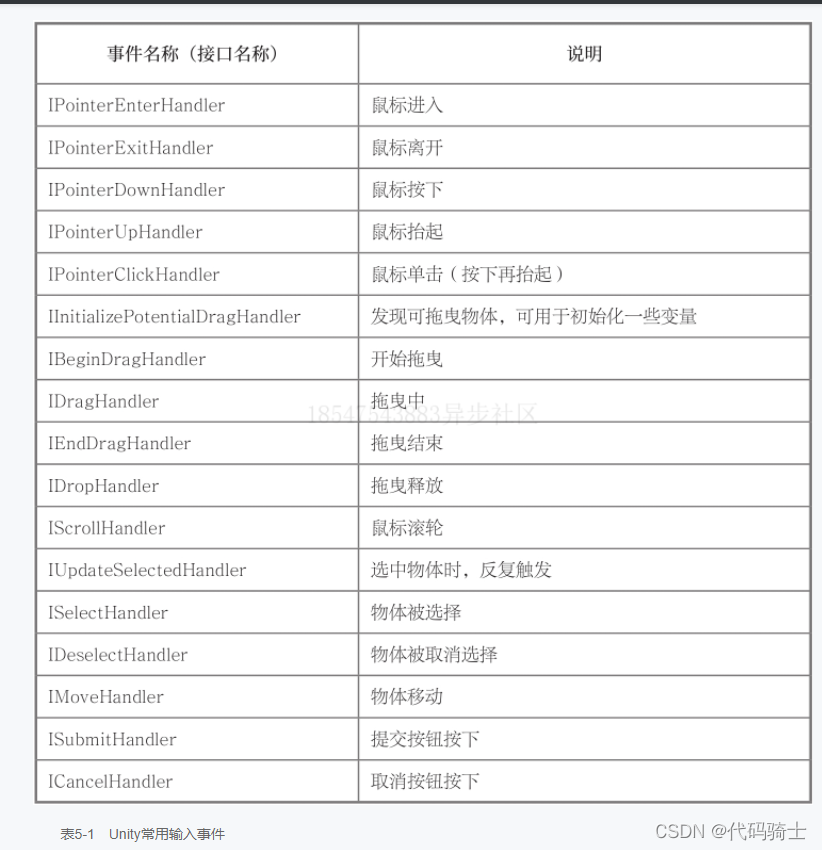

1、常用输入事件

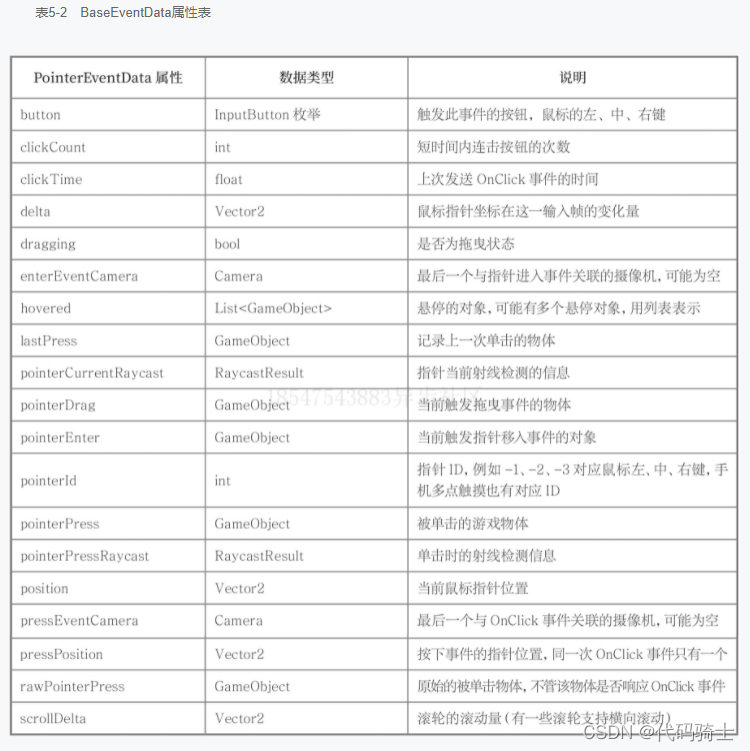

2、常用输入事件参数

3、动态添加事件响应方法


using UnityEngine;
using UnityEngine.UI;

public class NewBehaviourScript : MonoBehaviour
{
    void Start()
    {
        Button btn;
        //获取三个子按钮，分别添加OnClick事件
        btn = transform.GetChild(0).GetComponent<Button>();
        btn.onClick.AddListener(Btn1);
        //用lambda表达式也是一样的
        btn = transform.GetChild(1).GetComponent<Button>();
        btn.onClick.AddListener(() => { Debug.Log("按钮2"); });

        btn = transform.GetChild(2).GetComponent<Button>();
        btn.onClick.AddListener(Btn3);
    }

    void Btn1()
    {
        Debug.Log("按钮1");
    }

    void Btn3()
    {
        Debug.Log("按钮3");
        Debug.Log("删除按钮3的响应函数");
        Button btn = transform.GetChild(2).GetComponent<Button>();
        btn.onClick.RemoveAllListeners();
    }
}
