STM32F411 SPI2输出错误，PB15无脉冲调试记录【最后发现PB15与PB14短路】

昨晚上调试TFT时，由于硬件问题将TFT的SDA 和SCL接口用在了SPI2 的PB15（SPI_MOSI） 与PB13（SPI2_SCK）上。
程序中逻辑应该没有问题，而且也在SPI1 端口上检验过，正常运行，但是接到SPI2上就无输出了，
以为是硬件SPI的原因，换成了软件SPI，

void LCD_SPIx_WriteByte(u8 data)
{
//	HAL_SPI_Transmit(&LCD_SPI_CH,&data,1,0xffff);

	unsigned char i=0;
    for ( i = 8; i > 0; i --)
    {
        LCD_SCL_CLR;
        if ( data & 0x80)
            LCD_SDA_SET; //输出数据
        else
            LCD_SDA_CLR;
        LCD_SCL_SET;
        data <<= 1;
    }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

但是TFT还是没有显示。
上一篇blog:STM32F4-TFT-SPI时序逻辑分析仪调试记录

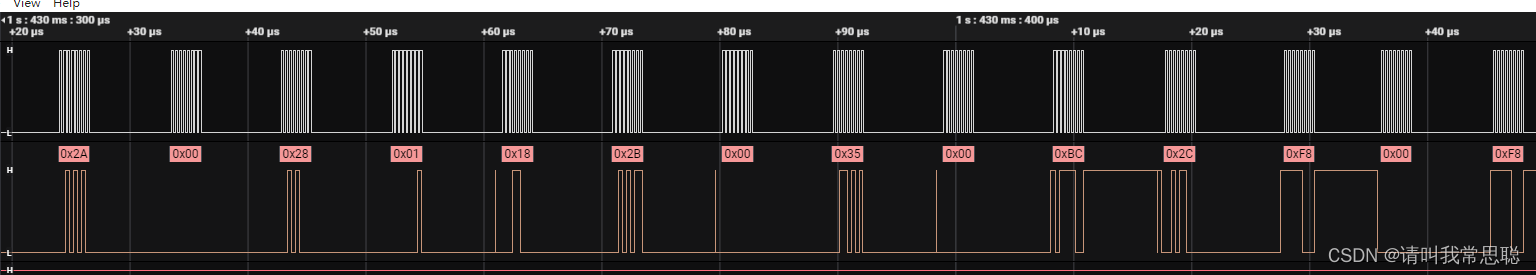

已经通过逻辑分析仪抓取了正常的时序，唯独换到PB15 和PB13上就没有输出。
逻辑分析仪查看之后发现：

SCL–PB13引脚是正常发送脉冲的，但是SDA–PB15硬件始终是高电平，所以问题可能出在PB15上，
而且现在用是软件SPI，不排除PB15在硬件SPI模式下也是常高，检测一下。
换成硬件SPI：

输出依然有问题，现在可以定位根本原因应该是SPI_MOSI也就是PB15有问题。

硬件检查一下，看看是否有短路
发现PB15与PB14短路！！！！
坑人啊。。。。
含泪换上另一片芯片
之后再测

时序基本都是错的，怪不得无法显示。。。
改用软件SPI试试，看看是不是硬件有问题；

还是不对，TFT也不显示
换个SDA引脚到PB2：

这个会貌似对了，但是TFT不显示，检查发现DC引脚接错了，反过来，显示正常
那换SDA到PB15：
显示正常！！！！
可怜的深圳打工人，排队做核酸去。。。。

--------------------------------------分割线--------------------------------------------

做核酸回来，
那换成硬件SPI呢？

时序看着不对，但是正常显示。。。突然想起来

这就尴尬了。。。采样率才高一倍。。。况且已经是逻辑分析仪的最高采样率了！！！。
无奈只能调小硬件SPI波特率

终于显示正常了！！！！
佩服我自己！！！

然而我又想起了之前的另一个bug:
【STM32-USB-MSC问题求助】STM32F411CEU6 (WeAct)+w25q64+USB-MSC Flash用SPI2 读出容量只有520KB

这个也是用的同一块开发板，，，，莫非？？后背发凉。。明天测试一下。。
