变电站电源屏及温湿度和烟感设备协议接入流程记录

一、设备接入整体流程

1.确定好设备的IP地址

2.修改设备的IP地址。

3.设备安装。

4.设备调试。

5.设备web状态值查看。

6.平台接入调试。

二、整理流程的详细步骤说明

1.确定好设备的IP地址。

第一步很重要，设备的IP地址，目前只能支持使用静态IP地址的形式进行分配，需要用户方告知我们我们设备的IP地址应该设置为多少，并且可以在地调中心的机房能够ping通。

2.修改设备的IP地址。

使用带去的type-c数据线，usb大端连接到电脑，小段连接到设备。

然后打开电脑，查看设备对应的串口。比如我的电脑的串口为COM4端口。



三、设备调试说明

1.打开调试软件



2.如果调试软件，之前配过，则有com4端口选项，如果没有配的话，则没有，这里简单说一下，怎么配置。





3.然后点击完成，就完成了通信的第一步。然后完成好之后，按回车，将会看到以下界面。，输入用户名和密码，就可以登陆到系统。

4.成功登陆之后，将会看到以下提示符。就表示登陆成功了

5.接下来就是配置设备的IP地址了。

在登陆成功之后的界面，输入以下命令，然后按下回车

6 我们需要进行修改的配置文件就是

net.conf

 然后输入以下命令,然后按下回车。

vi net.conf



8.按下回车以后，我们将看到以下界面。

9.里面具体的值，可能不一样，但是操作时类似的。

IPADDR=192.168.0.233			#修改为我们想要的地址
NETMASK=255.255.255.0			#不动
GATEWAY=192.168.0.1				#修改为网关地址
MAC=B4:D1:7C:05:BB:C7			#不动

 10.进入到这个界面以后，按下“i”键盘上的 i  键，我们将看到以下界面，证明是可以编辑状态

11.然后修改IP地址和网关地址之后，按下键盘上的 esc 键盘，出现以下界面，说明进入命令状态。



12.然后在输入：:wq





13.在按下回车，回到以下界面。



 14.接下来，我们看配置是否成功了，输入以下命令，查看配置是否正确，

15.查看IP地址和网关地址是否改为我们想要的地址了，然后输入重启命令

reboot

 16.按下回车，我们将看到以下界面。

就说明，它在重启了，重启之后，我们通过电脑ping一下设备的地址地址，如果能ping通，则配置成功，如果ping不通的话，查看网线是否正常，网络是否正常，配置是否正常。

ping的方案。

17.同时按下键盘的Windows图标键盘和R键 ，将会看到以下窗口，然后cmd，然后按下回车。

18.按下回车之后，将出现以下界面。





19.按下回车以后，将看到以下界面。



如果，有类似的字符，则表示网络已经联通，可以使用浏览器进行访问网页了

ping不通将出现以下界面。

20.网页访问设备：



四、设备安装说明

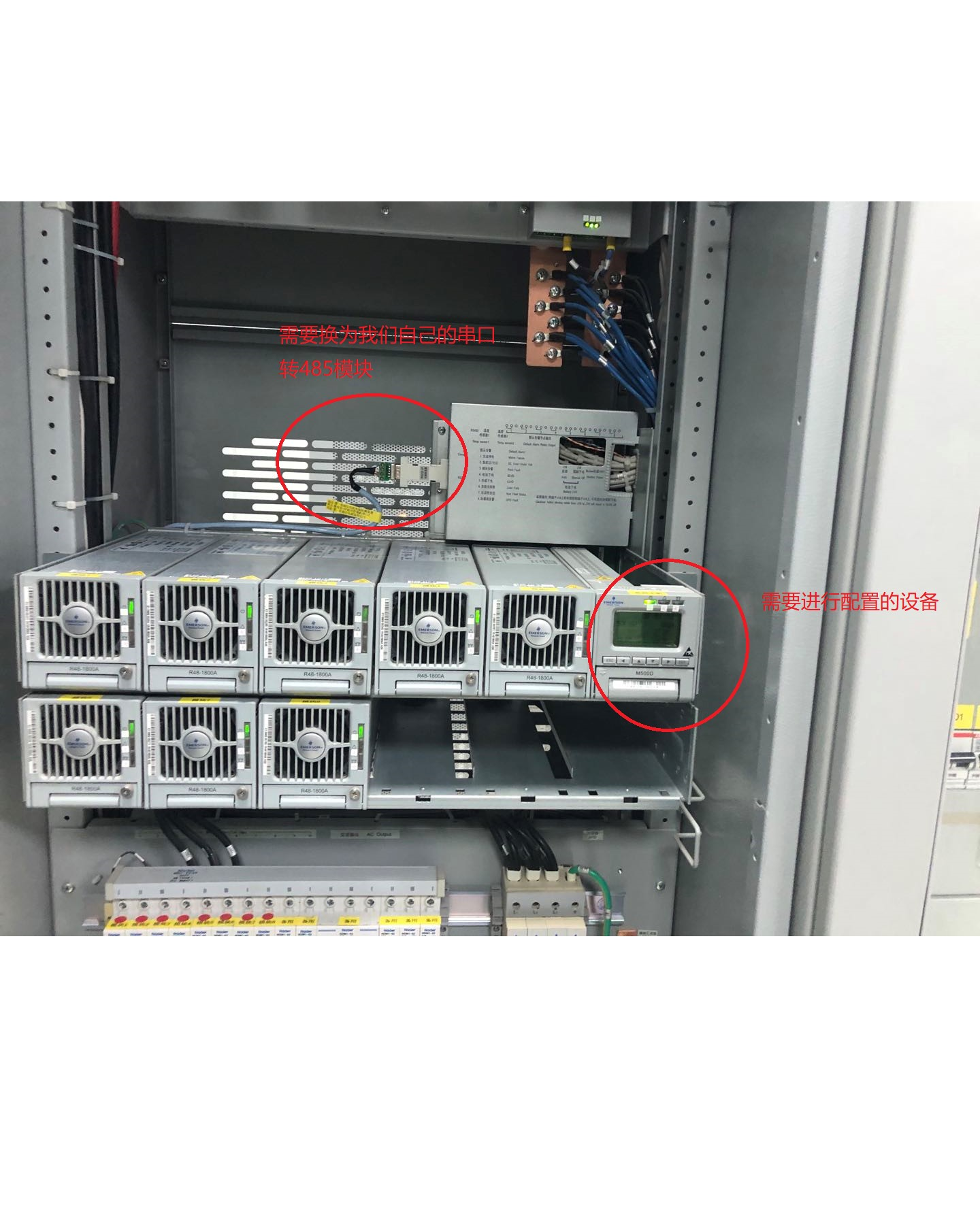

电源屏的需要一个RS232转RS485的设备，







五、设备的配置说明

1.烟感的默认配置为

设备地址为：1
设备的通信波特率：4800



烟感的只能接com2，不用配置，就可以都数据了。

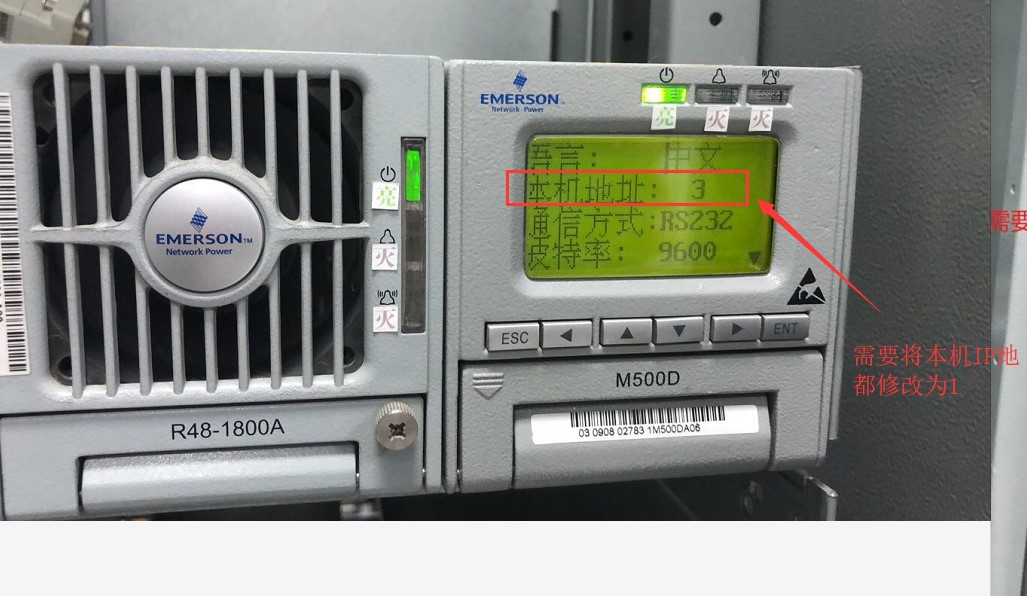

2.电源屏的配置

设备地址：1， #通常不为1，需要改为1
设备的通信波特率：9600	#通常是9600，不需要进行更改



电源屏的设备地址，因为已经接入过系统，通常地址是被更改过的，需要重新配置为1，可以咨询变电站的人和电网的的陪同人员，让他们帮忙修改以下设备的IP地址和波特率。





六、网页配置基本说明
