测一测现在的温度

我们使用Mongoose OS + esp8266 + DHT11来做。

• Mongoose OS：一个物联网固件开发框架。官方文档

• esp8266：ESP8266是一款串口WiFi模块。

• DHT11：一个温度传感器。

• 固件：可以理解为一个电子产品的操作系统，是硬件最底层的软件。

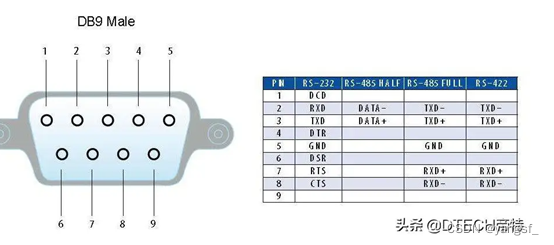

• 串口：直接看图





  可以一次性发送八位的数据，互不干扰，并口传输错误一位就要需要重新发送八位数据，串口传输错误一位只需要重新发送一位。

一、Hello World

1. 下载mongoose OS的官方工具mos.exe，双击或是输入命令mos ui就可以启动它的UI界面。如果它没有启动，打开命令提示符，输入cd c:\mos然后mos --start-webview=false。关闭时需要关闭1992端口的服务（不然再次双击打不开ui界面）。



2. 用一根数据线（一定是要可以传输数据的数据线，有的线只能充电）连接esp8266，按照自己的需求安装相应的驱动。

   • 乐鑫主板的Silabs 驱动程序

   • 乐鑫开发板的CH43x 驱动程序

   • CC3200、CC3220 的FTDI 驱动程序

   安装驱动：1. 右键此电脑->管理->设备管理器->其他设备

   黄色感叹号的就是我们需要安装的驱动，安装完成可以在端口中看见设备在哪个端口。

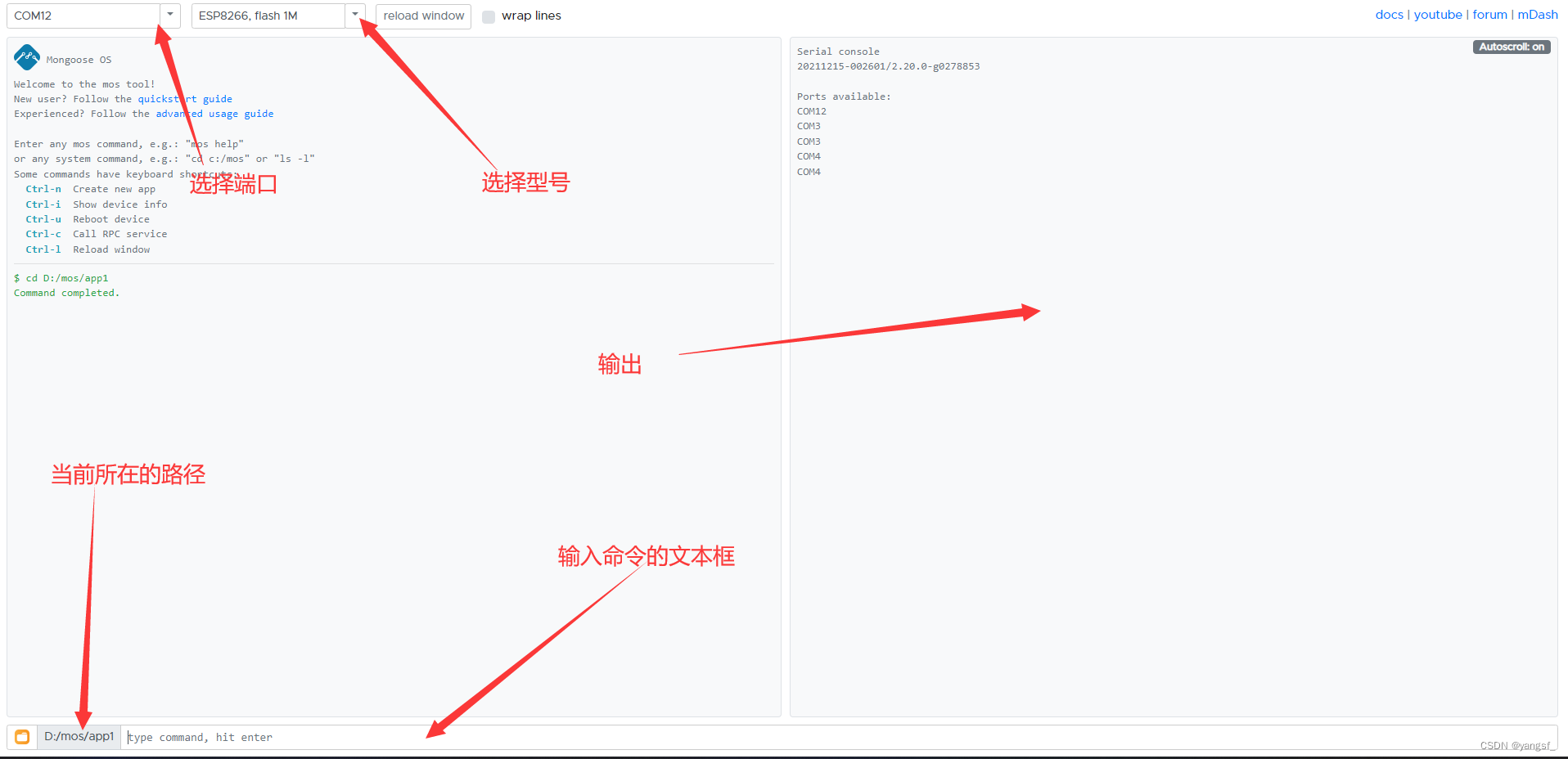

3. 打开mos，选择端口和型号，端口和型号按实际情况选择，我用的是esp8266 2m内存的所以选择esp8266 flash 2m。

4. 在ui的下面有一行可以输入命令的文本框，输入mos clone https://github.com/mongoose-os-apps/demo-c app1克隆一个模板。克隆完成后我们可以在对应目录中看到一个app1的文件夹，该目录的src目录下的main.c就是我们的代码，mos.yml是配置文件，描述整个应用。

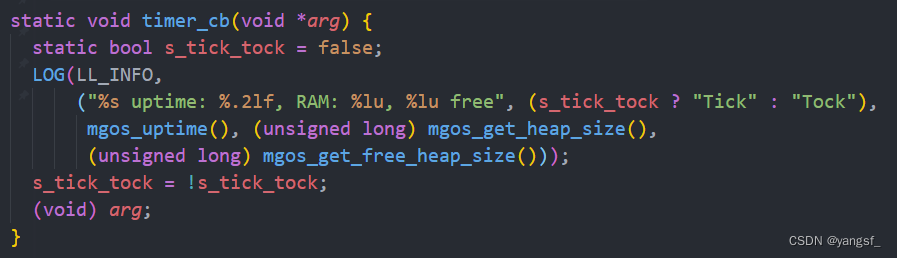

5. 打开main.c，找到

   修改为：



6. 在mos的ui界面中输入mos build编译代码。

7. 漫长的等待后输入 mos flash将固件刷入。

8. 成功后将会每秒输出一句hello world!



二、使用DHT11测温

首先把我们的dht11连接到esp8266上，vcc或+ 连接3v的引脚， GND或- 连GND， DAT或out连IO引脚（IO几要记住，比如我接IO2引脚，待会儿就要去配置成IO2引脚）。

esp8266引脚图：

连接完成后我们只需要对hello world的程序稍作修改：

1. 添加依赖：

   在mos.yml的libs下添加dht驱动的依赖（这些驱动可以在mongoose官网中找），如果需要rpc服务可以添加rpc依赖。

   libs:
     - location: https://github.com/mongoose-os-libs/boards
     - location: https://github.com/mongoose-os-libs/demo-bundle
     - location: https://github.com/mongoose-os-libs/rpc-service-config
     - location: https://github.com/mongoose-os-libs/rpc-service-fs
     - location: https://github.com/mongoose-os-libs/rpc-uart
     - location: https://github.com/mongoose-os-libs/wifi
     - location: https://github.com/mongoose-os-libs/dht
   1
   2
   3
   4
   5
   6
   7
   8

2. 配置引脚，修改代码：

   在mos.yml中添加：

   config_schema:
     - ["app.pin", "i", 2, {title: "GPIO pin a sensor is attached to"}]
     #因为刚刚我是io2引脚，所以这里是2
   1
   2
   3

   main.c：

   #include "mgos.h"
   #include "mgos_dht.h"

   static void timer_cb(void *dht) {
     LOG(LL_INFO, ("Temperature: %lf", mgos_dht_get_temp(dht)));
   }


   enum mgos_app_init_result mgos_app_init(void) {
     struct mgos_dht *dht = mgos_dht_create(mgos_sys_config_get_app_pin(), DHT11);
     mgos_set_timer(1000, true, timer_cb, dht);
     return MGOS_APP_INIT_SUCCESS;
   }
   1
   2
   3
   4
   5
   6
   7
   8
   9
   10
   11
   12
   13

   看似复杂，实际上只有两个重要的函数：

   mgos_dht_create(mgos_sys_config_get_app_pin(), DHT11);

   mgos_dht_get_temp(dht)

   初始化dht以及获取温度。

3. 编译&固件刷入

   在mos的ui界面中输入mos build 编译成功后输入mos flash刷入固件。

4. 效果：
