• AXI_Round_Robin_Arbiter 设计 - AW、W通道部分

    目录

    1. 状态机设计

    还是基于状态机，思路是收到了一包AW通道的数据，记录下它的len，然后根据len和awid收相应的AXI Master的W通道数据，保证AW通道和W通道顺序一致。

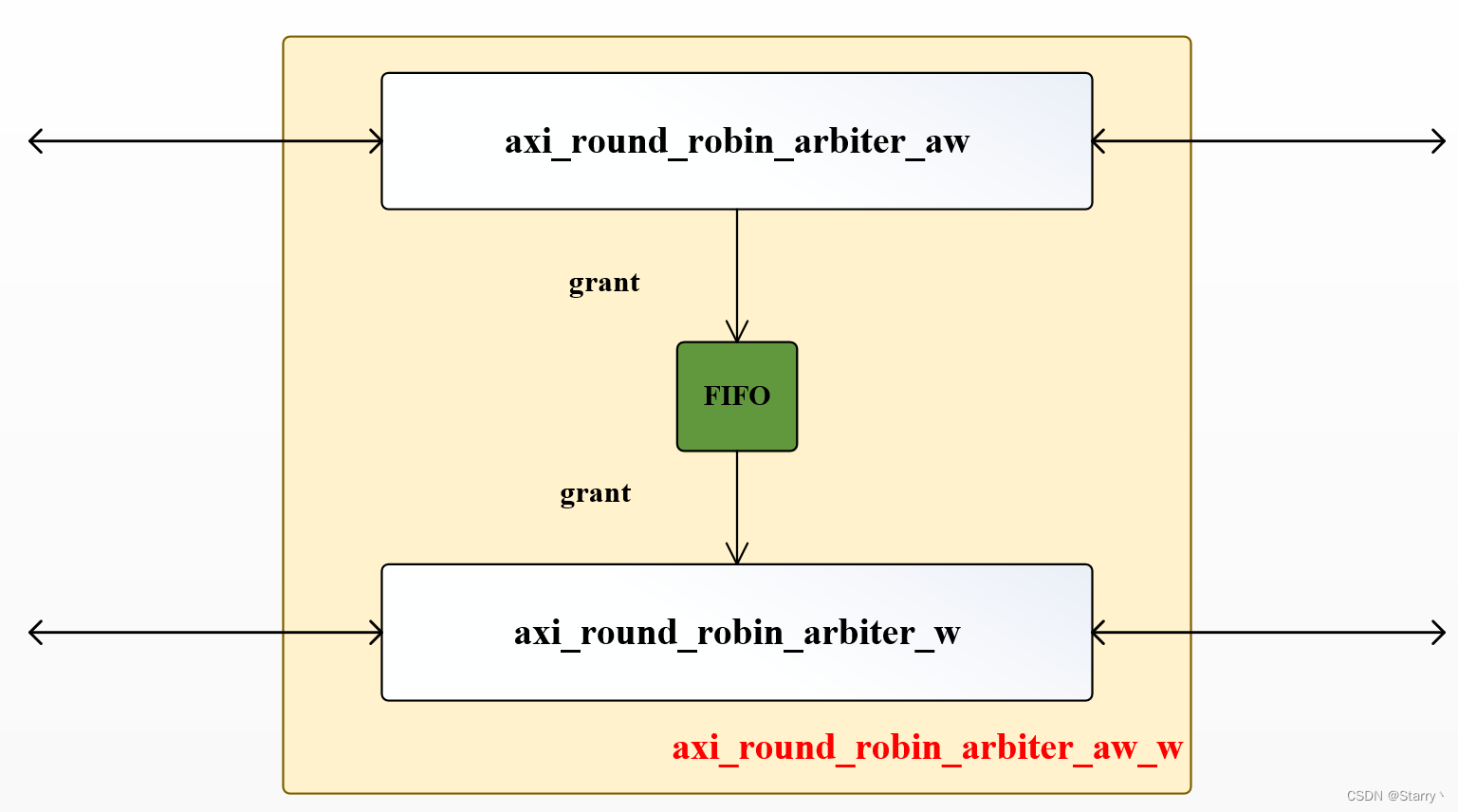

    在这里插入图片描述

    那权重怎么变化呢？此处想的是每AW和W通道完成一次收数，权重变化一次。注意要保证AW接受和W接收必须来自同一个AXI Master

    1.1. WAIT_AW

    等待某个AW通道与AXI Slave握手完成，即可转入下一状态

    ● 根据req输出grant

    此处的req其实就是各AXI Master的awvalid组成的多bit数据，而grant就是仲裁的结果。注意在WAIT_AW时状态不发生变化

    ● 状态转移条件：AW通道握手完成

    注意原算法的状态转移条件是req发生变化就转移，但在此处需要某个Master的awvalid为高且awready信号拉高才能握手，如下图

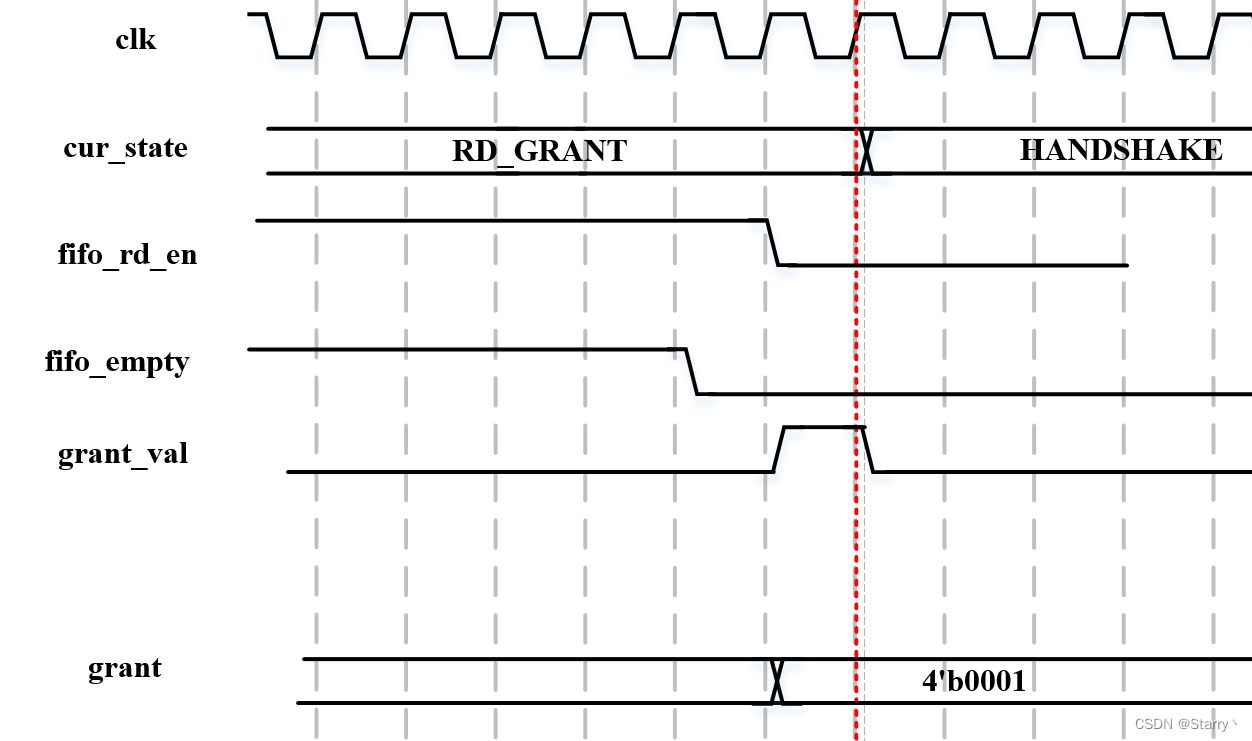

    在这里插入图片描述

    prio其实就是权重。虽然req中途发生了变化，但状态转移的条件是与Master0握手完成才转移条件。

    注意AW通道只是一次性传递多个控制信息，不是burst，awready&awvalid有效一拍即可完成握手。
    转入WAIT_W状态后awready不应再拉高，必须等待从WAIT_W回到WAIT_AW才能再拉高。

    1.2. WAIT_W

    然后进入WAIT_W状态，之前WAIT_AW状态下与哪个Master完成了握手，此处就必须等这个Master的W通道握手完成才能结束WAIT_W状态。

    ● grant保持，接受W通道数据

    这里的grant必须要与WAIT_AW状态下握手完成时的grant一致，同时要一直接受W通道来的数据

    ● 状态转移条件：W通道握手完成

    由于Master是固定的，所以只需看那个Master的wlast即可，这个信号表示最后一个数据。

    在这里插入图片描述

    握手完成之后，重新回到WAIT_AW状态。注意此时prio权重也要根据grant作修正，同时grant不能再继续保持了，转入WAIT_AW后要根据awvalid_mst作组合逻辑输出

    综上所述，状态机变成

    在这里插入图片描述

    1.3. 代码

    module axi_round_robin_arbiter_aw_w #(
	parameter AWID_WIDTH				= 8,
	parameter AWADDR_WIDTH 				= 16,
	parameter WDATA_WIDTH 				= 16,
	parameter MAX_PRIO_INITIAL_INDEX 	= 0
	)(
	input							aclk,
	input							arstn,

	//AW CHANNEL
	input	[(AWID_WIDTH+2)*4-1:0]		awid_mst,
	input	[AWADDR_WIDTH*4-1:0]	awaddr_mst,
	input	[8*4-1:0]				awlen_mst,
	input	[3*4-1:0]				awsize_mst,
	input	[2*4-1:0]				awburst_mst,
	input	[1*4-1:0]				awvalid_mst,
	output	[1*4-1:0]				awready_mst,
	output	[(AWID_WIDTH+2)-1:0]		awid,
	output	[AWADDR_WIDTH-1:0]		awaddr,
	output	[8-1:0]					awlen,
	output	[3-1:0]					awsize,
	output	[2-1:0]					awburst,
	output							awvalid,
	input							awready,

	//W CHANNEL
	input	[WDATA_WIDTH*4-1:0]		wdata_mst,
	input	[1*4-1:0]				wlast_mst,
	input	[1*4-1:0]				wvalid_mst,
	output	[1*4-1:0]				wready_mst,
	output	[WDATA_WIDTH-1:0]		wdata,
	output	[1-1:0]					wlast,
	output	[1-1:0]					wvalid,
	input	[1-1:0]					wready
	);

localparam	WAIT_AW = 1'b0;
localparam	WAIT_W  = 1'b1;


reg		[4-1:0]					cur_state;
reg		[4-1:0]					nxt_state;
reg		[4-1:0]					grant;
reg		[4-1:0]					grant_tmp;
reg		[4-1:0]					prio;
reg								wvalid_mst_cs;
reg								wlast_mst_cs;
wire	[4-1:0]					inital_state;
wire	[4:0]					res1;
wire	[4:0]					res2;

assign inital_state = {{(4-MAX_PRIO_INITIAL_INDEX-1){1'b0}},1'b1,{MAX_PRIO_INITIAL_INDEX{1'b0}}};

always@(posedge aclk or negedge arstn) begin
	if(!arstn)
		cur_state <= WAIT_AW;
	else
		cur_state <= nxt_state;
end

always@(*) begin
	case(cur_state)
		WAIT_AW:
			if((|awvalid_mst) && awready)
				nxt_state = WAIT_W;
			else
				nxt_state = WAIT_AW;
		WAIT_W:
			if(wvalid_mst_cs && wlast_mst_cs && wready)
				nxt_state = WAIT_AW;
			else
				nxt_state = WAIT_W;
		default:	nxt_state = WAIT_AW;
	endcase
end


always@(posedge aclk or negedge arstn) begin
	if(!arstn)
		prio <= inital_state;
	else if(cur_state == WAIT_W && wvalid_mst_cs && wlast_mst_cs && wready)
		prio <= (grant[3])? 4'b1:(grant << 1);
end

always@(*) begin
	if(cur_state == WAIT_AW)
		wlast_mst_cs = 1'b0;
	else begin
		case(grant)
			4'b0001:
				wlast_mst_cs = wlast_mst[0];
			4'b0010:
				wlast_mst_cs = wlast_mst[1];
			4'b0100:
				wlast_mst_cs = wlast_mst[2];
			4'b1000:
				wlast_mst_cs = wlast_mst[3];
			default:
				wlast_mst_cs = 1'b0;
		endcase
	end
end

always@(*) begin
	if(cur_state == WAIT_W)
		wvalid_mst_cs = 1'b0;
	else begin
		case(grant)
			4'b0001:
				wvalid_mst_cs = wvalid_mst[0];
			4'b0010:
				wvalid_mst_cs = wvalid_mst[1];
			4'b0100:
				wvalid_mst_cs = wvalid_mst[2];
			4'b1000:
				wvalid_mst_cs = wvalid_mst[3];
			default:
				wvalid_mst_cs = 1'b0;
		endcase
	end
end

always@(posedge aclk or negedge arstn) begin
	if(!arstn)
		grant_tmp <= 'd0;
	else if(cur_state == WAIT_AW && (|awvalid_mst) && awready)
		grant_tmp <= grant;
end


assign res1 = {1'b0,~awvalid_mst} + {1'b0,prio};

assign res2 = res1[4] + res1;

always@(*) begin
	if(cur_state == WAIT_AW)
		grant = awvalid_mst & res2;
	else
		grant = grant_tmp;
end




//-----------------AW channel chip select--------------------------

reg		[(AWID_WIDTH+2)-1:0]		awid_r;
reg		[AWADDR_WIDTH-1:0]		awaddr_r;
reg		[8-1:0]					awlen_r;
reg		[3-1:0]					awsize_r;
reg		[2-1:0]					awburst_r;
reg								awvalid_r;
reg		[1*4-1:0]				awready_mst_r;


always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awid_r = awid_mst[(AWID_WIDTH+2)-1:0];
			4'b0010:
				awid_r = awid_mst[(AWID_WIDTH+2)*2-1:(AWID_WIDTH+2)];
			4'b0100:
				awid_r = awid_mst[(AWID_WIDTH+2)*3-1:(AWID_WIDTH+2)*2];
			4'b1000:
				awid_r = awid_mst[(AWID_WIDTH+2)*4-1:(AWID_WIDTH+2)*3];
			default:
				awid_r = 'd0;
		endcase
	end
	else
		awid_r = 'd0;
end

assign awid = awid_r;

always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awaddr_r = awaddr_mst[AWADDR_WIDTH-1:0];
			4'b0010:
				awaddr_r = awaddr_mst[AWADDR_WIDTH*2-1:AWADDR_WIDTH];
			4'b0100:
				awaddr_r = awaddr_mst[AWADDR_WIDTH*3-1:AWADDR_WIDTH*2];
			4'b1000:
				awaddr_r = awaddr_mst[AWADDR_WIDTH*4-1:AWADDR_WIDTH*3];
			default:
				awaddr_r = 'd0;
		endcase
	end
	else
		awaddr_r = 'd0;
end

assign awaddr = awaddr_r;

always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awlen_r = awlen_mst[8-1:0];
			4'b0010:
				awlen_r = awlen_mst[8*2-1:8];
			4'b0100:
				awlen_r = awlen_mst[8*3-1:8*2];
			4'b1000:
				awlen_r = awlen_mst[8*4-1:8*3];
			default:
				awlen_r = 'd0;
		endcase
	end
	else
		awlen_r = 'd0;
end

assign awlen = awlen_r;

always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awsize_r = awsize_mst[3-1:0];
			4'b0010:
				awsize_r = awsize_mst[3*2-1:3];
			4'b0100:
				awsize_r = awsize_mst[3*3-1:3*2];
			4'b1000:
				awsize_r = awsize_mst[3*4-1:3*3];
			default:
				awsize_r = 'd0;
		endcase
	end
	else
		awsize_r = 'd0;
end

assign awsize = awsize_r;

always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awburst_r = awburst_mst[2-1:0];
			4'b0010:
				awburst_r = awburst_mst[2*2-1:2];
			4'b0100:
				awburst_r = awburst_mst[2*3-1:2*2];
			4'b1000:
				awburst_r = awburst_mst[2*4-1:2*3];
			default:
				awburst_r = 'd0;
		endcase
	end
	else
		awburst_r = 'd0;
end

assign awburst = awburst_r;

always@(*) begin
	if(cur_state == WAIT_AW) begin
		case(grant)
			4'b0001:
				awvalid_r = awvalid_mst[1-1:0];
			4'b0010:
				awvalid_r = awvalid_mst[1*2-1:1];
			4'b0100:
				awvalid_r = awvalid_mst[1*3-1:1*2];
			4'b1000:
				awvalid_r = awvalid_mst[1*4-1:1*3];
			default:
				awvalid_r = 'd0;
		endcase
	end
	else
		awvalid_r = 'd0;
end

assign awvalid = awvalid_r;

always@(*) begin
	if(cur_state == WAIT_AW)
		awready_mst_r = awready << grant;
	else
		awready_mst_r = 'd0;
end

assign awready_mst = awready_mst_r;


//-----------------W channel chip select--------------------------

reg		[1*4-1:0]				wready_mst_r;
reg		[WDATA_WIDTH-1:0]		wdata_r;
reg		[1-1:0]					wlast_r;
reg		[1-1:0]					wvalid_r;


always@(*) begin
	if(cur_state == WAIT_AW)
		wready_mst_r = 'd0;
	else
		wready_mst_r = wready << grant;
end

assign wready_mst = wready_mst_r;

always@(*) begin
	if(cur_state == WAIT_AW)
		wdata_r = 'd0;
	else begin
		case(grant)
			4'b0001:
				wdata_r = wdata_mst[WDATA_WIDTH-1:0];
			4'b0010:
				wdata_r = wdata_mst[WDATA_WIDTH*2-1:WDATA_WIDTH];
			4'b0100:
				wdata_r = wdata_mst[WDATA_WIDTH*3-1:WDATA_WIDTH*2];
			4'b1000:
				wdata_r = wdata_mst[WDATA_WIDTH*4-1:WDATA_WIDTH*3];
			default:
				wdata_r = 'd0;
		endcase
	end
end

assign wdata = wdata_r;

always@(*) begin
	if(cur_state == WAIT_AW)
		wlast_r = 'd0;
	else begin
		case(grant)
			4'b0001:
				wlast_r = wlast_mst[0];
			4'b0010:
				wlast_r = wlast_mst[1];
			4'b0100:
				wlast_r = wlast_mst[2];
			4'b1000:
				wlast_r = wlast_mst[3];
			default:
				wlast_r = 'd0;
		endcase
	end
end

assign wlast = wlast_r;

always@(*) begin
	if(cur_state == WAIT_AW)
		wvalid_r = 'd0;
	else begin
		case(grant)
			4'b0001:
				wvalid_r = wvalid_mst[0];
			4'b0010:
				wvalid_r = wvalid_mst[1];
			4'b0100:
				wvalid_r = wvalid_mst[2];
			4'b1000:
				wvalid_r = wvalid_mst[3];
			default:
				wvalid_r = 'd0;
		endcase
	end
end

assign wvalid = wvalid_r;

endmodule
