数字图像增强的一般方法

将给定的图像进行增强处理，分别使用线性变换增强、对数变换增强、指数变换增强以及伪彩色增强处理，分析增强后的视觉效果。首先，将原始图像进行灰度图像处理，以达到增强效果和原始图像对比。然后，分别根据线性变换增强、对数变换增强、指数变换增强和伪彩色增强公式，设置相应参数，由于matlab中没有相应库函数进行使用，因此需要设置线性变换参数等值。最后，将增强后图像与原始图像输出进行对比。

一、主要设计思想

线性变换增强对图像进行均衡化处理，并显示处理后图像及其直方图，与原图像作比较；对数变换常用来扩展低值灰度，压缩高值灰度，这样可以使低值灰度的图像细节，指数变换增强由于Matlab中没有相应库函数进行使用，因此需要设置线性变换参数等值；利用空间域灰度级-彩色变化对图像进行伪彩色增强。

二、实现算法及程序流程图

三、源程序

1、线性变换增强

%线性变换增强
i=imread('D:\pic\HG.bmp');%读原始图像
subplot(221),imshow(i),title('原图像');
subplot(222),imhist(i),title('原图像直方图');
j=histeq(i);   %对图像i做直方图均衡化
subplot(223),imshow(j),title('直方图均衡化');
subplot(224),imhist(j),title('直方图均衡化');

1
2
3
4
5
6
7
8

2、对数变换增强

%对数变换增强
i=imread('D:\pic\HG.bmp');
j=double(i); ;%图像双浮点转换
figure
subplot(121),imshow(i),title('原图');
j1=(log(j+1))/10; %对数变换表达式
subplot(122),imshow(j1,[]),title('对数变换增强');

1
2
3
4
5
6
7
8

3、指数变换增强

%指数变换增强
i=double(imread('D:\pic\linumax.jpg'));
figure,subplot(221),imshow(i,[]);
c = 4; n1 = 0.5;n2=1;n3=5;%设定指数变换参数
i1 = c .* i .^n1;%指数变换表达式
i2 = c .* i .^n2;%指数变换表达式
i3 = c .* i .^n3;%指数变换表达式
subplot(222),imshow(i1,[]),title('r=0.5')
subplot(223),imshow(i2,[]),title('r=1')
subplot(224),imshow(i3,[]),title('r=5')

1
2
3
4
5
6
7
8
9
10
11

4、伪彩色增强

%伪彩色增强
i=imread('D:\pic\HG.bmp');%读原始图像
Gray=rgb2gray(i);%对图像灰度化
[m,n]=size(Gray);
J=zeros(m,n);
for i=1:m
    for j=1:n
        if Gray(i,j)>=225
          j(i,j,1)=125;
else if Gray(i,j)<225&&Gray(i,j)>=125
          J(i,j,2)=125;
        else if Gray(i,j)<125&&Gray(i,j)>=40
          J(i,j,1)=125;
        else
          J(i,j,3)=0;
         end
         end
       end
    end
end
subplot(121),imshow(J,[]),title('伪彩色增强');

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

四、主要技术问题的处理方法

线性变换增强任选一幅灰度图像，显示原图像，绘制其及直方图，然后对图像进行均衡化处理，并显示处理后图像及其直方图，与原图像作比较。
对数变换增强常用来扩展低值灰度，压缩高值灰度，这样可以使低值灰度的图像细节更容易看清楚。
指数变换增强是任选一副灰度图像对其进行指数变换增强，选择不同的r(分别取r=0.5,r= 1,r=5),观察分析其显示结果。
伪彩色增强需要多重循环对不同坐标像素灰度值进行处理。

五、实验结果及分析

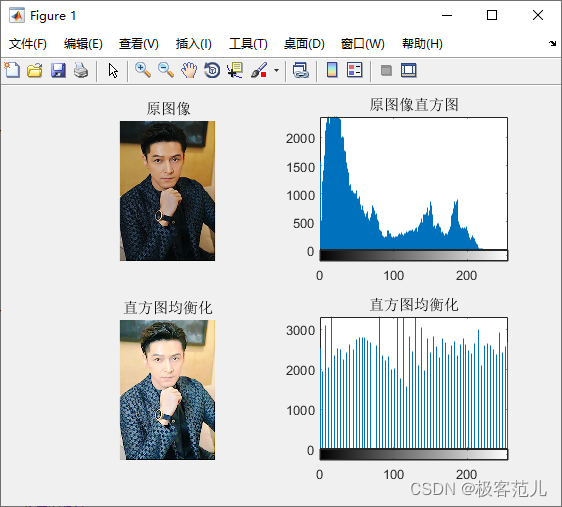

直方图均衡化扩展了原图的直方图，使图像的对比度扩大。但是比原图显得更粗糙，整体效果并不是很理想。

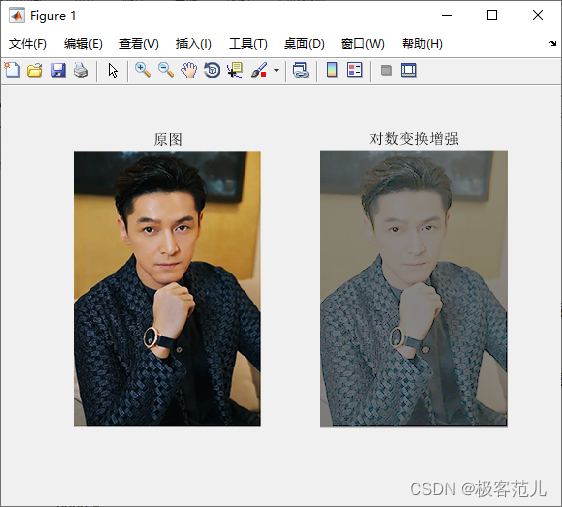

实验可得，原图中低灰度值的部分在经过对数变换后灰度值有所增强。高灰度值的部分也同时增强了。

当r<1时，图像变亮；当r=1时，没有改变；当r>1时，图像变暗。

利用空间域灰度级-彩色变化发对图像进行伪彩色增强，效果理想。
