首先，执行ipconfig确认自己电脑的ip地址

可以得到我的电脑的ip地址为192.168.43.15，网关地址为192.168.43.1

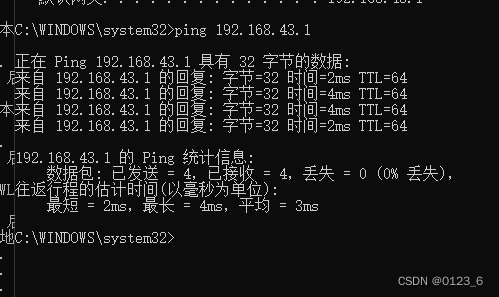

打开wireshark抓包工具，ping网关，看看会发生什么

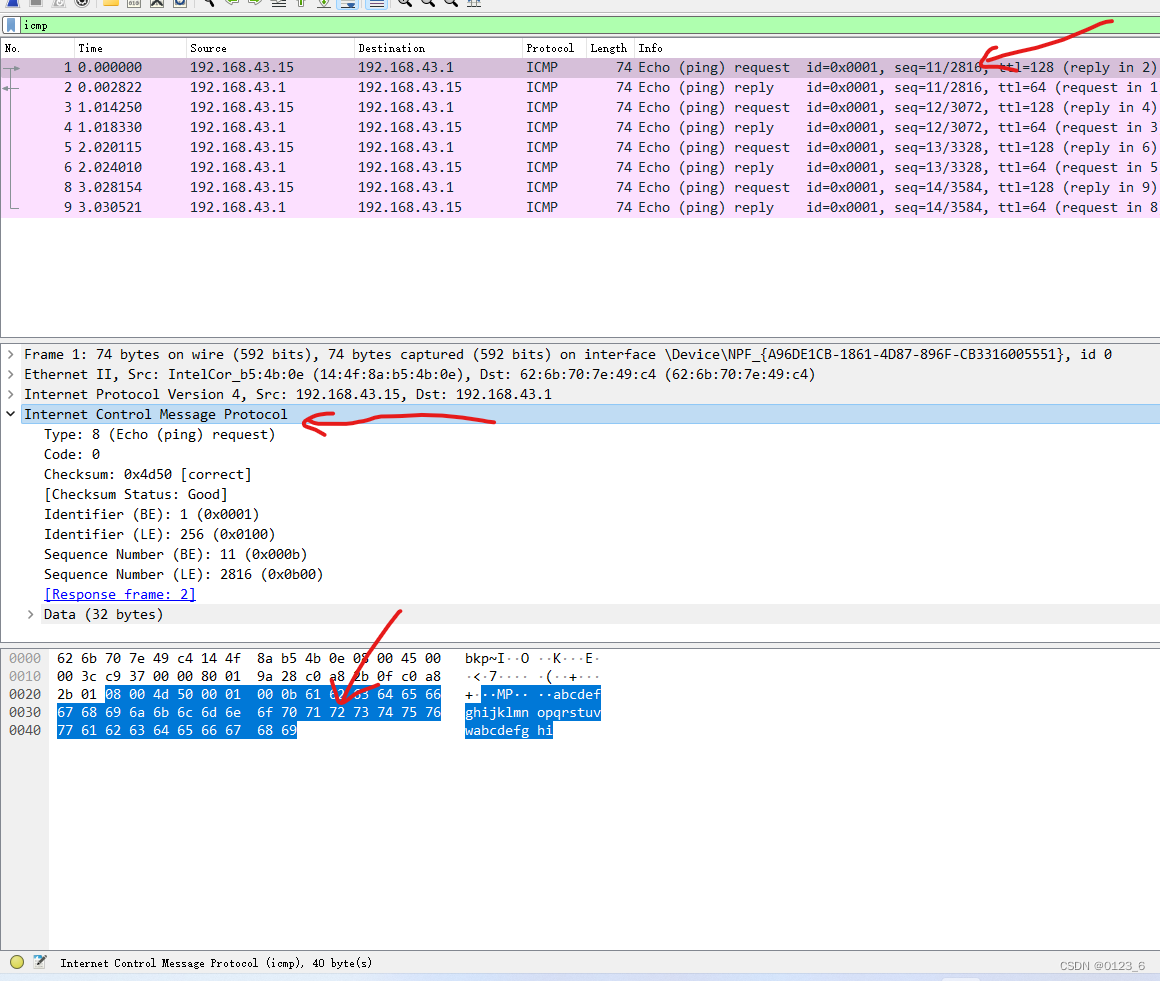

命令行中，我们发送了4个具有32B的数据，从抓包工具中，我们可以看出该命令采用的是icmp协议

第1帧

该帧序号为1，发生在第0.00s，源地址为192.168.43.15(本机),目标地址为192.168.43.1(网关),协议为ICMP协议,长度为74B，信息： Echo (ping) request id=0x0001, seq=11/2816, ttl=128 (reply in 2)

从图中可以看出，该层一共40B，其中控制信息8B，数据信息32B，
第一个控制信息

Type字段占1B，表示类型，8代表请求类型，0代表回复类型

Code字段占1B，暂不清楚作用。

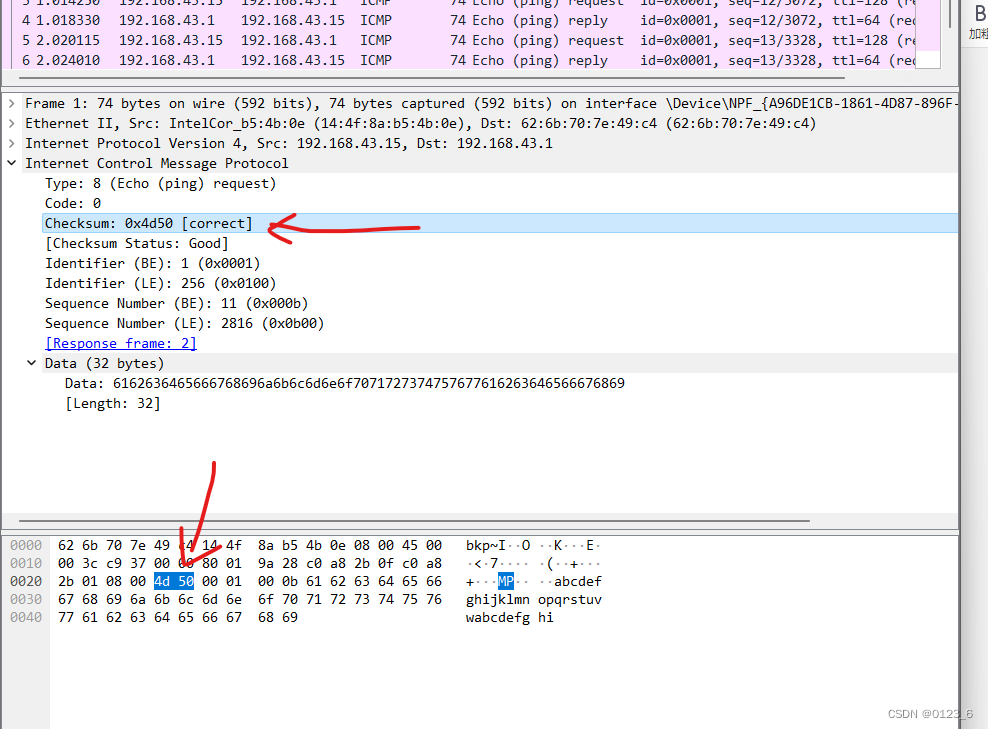

Checksum字段，占2B，用来校验该层数据是否正确，该帧中Checksum Status为good，表示该帧未发生错误，为正常帧。

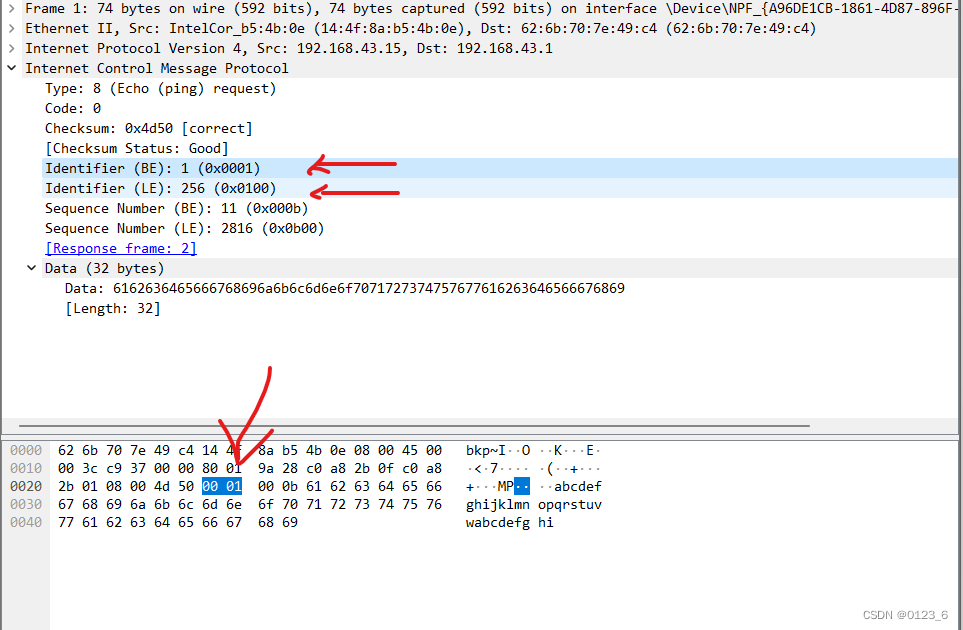

标识符字段，占2B，该帧为0x0001(0x0100是什么？)

sequence序列号字段，占2B，该帧为0x000b(0x0b00是什么？)

接下来为32B的数据字段，字段内容为a-w 23B，接着a-i 9B，共32B

总结：ICMP层，全称Internet Control Message Protocol,网络控制信息协议,共40B，包括8B的头部和32B的内容部分，8B = Type字段(1B) + Code字段(1B) + Checksum字段(2B) + Identifier标识符字段(2B) + Sequence序列号字段(2B)，32B = a-w 23B + a-i 9B。

IP层

IP层共20B，作用是表明该帧的源IP和目标IP，

该字节的前4位表示IP版本，后4位表示IP层的长度
在该帧中，前4位0x0100表示IP版本为IP 4版本，后4位0x0101表示该IP层头部长度为20B(数字*4，1个单位表示4B,5个单位表示20B)

该字段占1B，不清楚作用

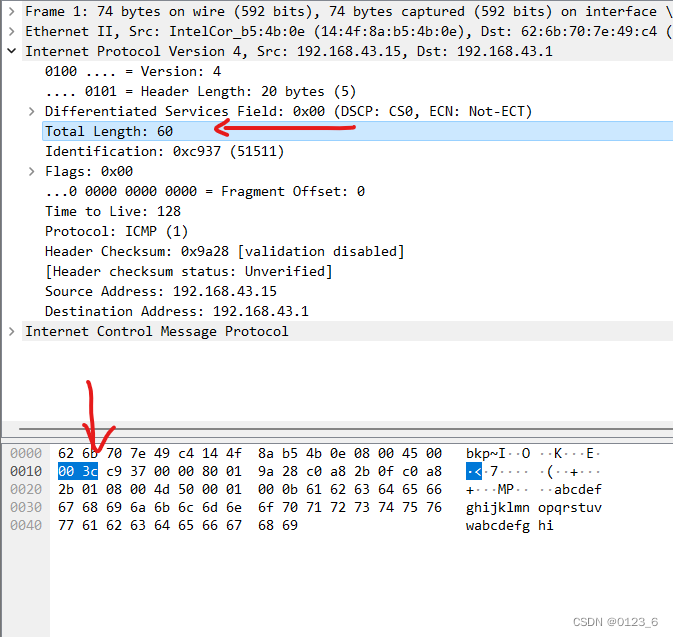

Total Length字段占2B，表示IP层的总长度(IP头+IP内容部)，该帧中，为60，表示60B，由20BIP头部和40BIP数据部分组成

标识符字段，占2B

共2B，其中flag占前3位，offset偏移占13位

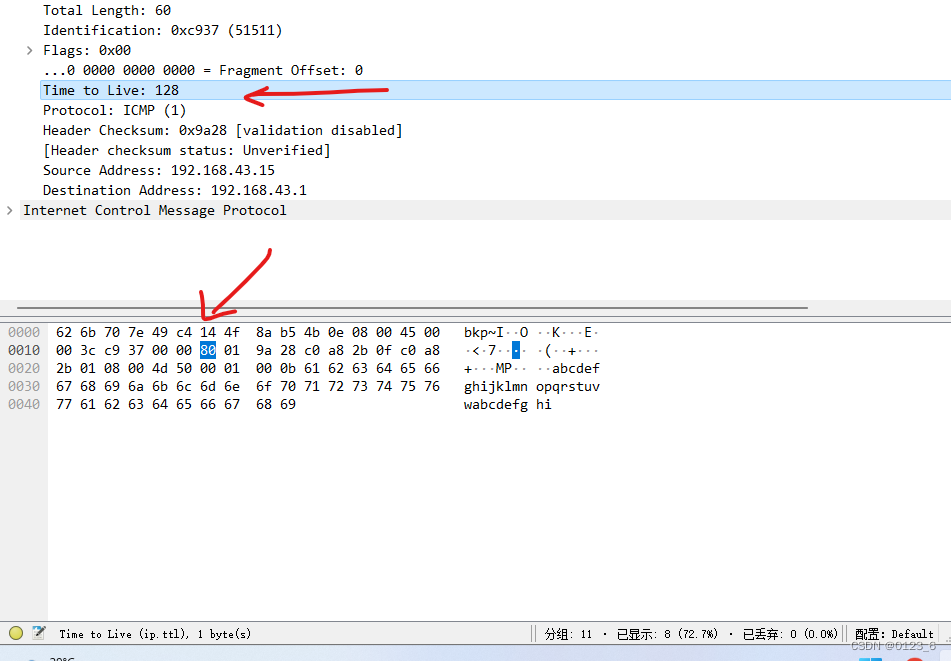

TTL字段，占1B

内容部分采用协议，占1B，该帧中，0x01表示内容部分为ICMP协议

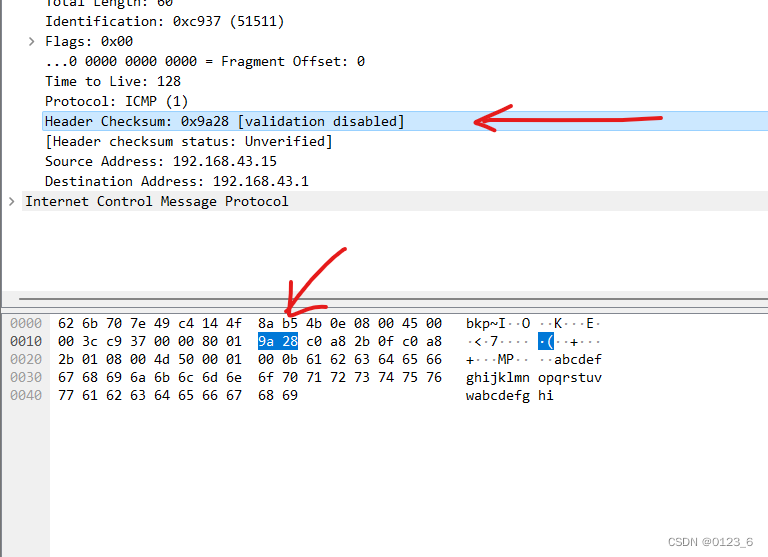

Header Checksum，占2B，

源IP地址，占4B

目的地IP，占4B
总结，IP层头部共20B，20B = Version(0.5B) + Header Length(0.5B) + 不同服务器属性(1B) + 总长度(2B) + 标识符(2B) +
Flag(3位) + 偏移(13位) + TTL (1B) + Procotol(1B) + Header Checksum(2B) + Source IP(4B) + destination IP(4B)

数据链路层

数据链路层共14B，

目的MAC地址，占6B

源MAC地址，占6B

网络层协议，Type字段，占2B，其中0x0800表示IPv4协议
总结，数据链路层共14B，其中14B = 目的地MAC(6B) + 源MAC(6B) + 网络层协议(2B)

ping回复信息

这个帧基本和上一个一样，我这里记录一下不一样的地方。

共同点：基本都一样，比如帧长度都是74B = 14B(数据链路层) + 20B(网络层) + 40B(ICMP层)

不同点：
ICMP层

ICMP层的type字段不一样，该type为0，之前请求的为8
