【ESP32S3】VSCode 开发环境搭建

ESP32S3 有多种开发方式，主流的有 Eclipse 和 VSCode 两种。本文来介绍一下基于 VSCode 的开发环境搭建。

VSCode 环境需要依赖于 ESP-IDF 插件，因此需要在 VSCode 插件市场中搜索并安装 ESP-IDF 插件：

安装完成后侧边栏会多出一个 ESP-IDF 标志，点开后可以看到左侧的导航视窗中包含了开发 ESP32 的所有工具：

这些工具从上到下依次为：

• COMMANDS：命令集，其中包含了我们开发过程中要用到的大部分核心指令，包括插件配置、工程编译、固件下载等等，因此也是最常用的类目。

• DOCUMENTATION SEARCH RESULTS：文档查询结果，可以在代码文件中选中一段文字并调用 Search in Documentation 在文档中进行查询。

• DEVICE PARTITION EXPLORER：设备分区查看器，列举出当前连接设备中的分区表以查看。

• APPLICATION TRACER：应用程序追踪，可以结合内置的代码追踪模块对整个应用程序的运行进行记录。

• APPLICATION TRACER ARCHIVES：追踪文件存档，可以看到程序追踪的数据文件。

• RAINMAKER：连接 ESP RainMaker 平台。

• EFUSEEXPLORER：eFuse 操作。

由于本文重点在于开发环境的搭建，因此不会对上述工具进行详细探究，目前也只需要大概了解其概念即可。具体每个工具及其子工具的用法会在后续的实践操作中体现。

安装好插件后我们需要对该插件进行配置及工具链的安装，点击 COMMANDS 栏目下的 Configure ESP-IDF Extension 按钮：

此时右侧主窗口会显示插件配置界面，这里存在三个选项：

• EXPRESS：快速安装。

• ADVANCED：进阶安装，可以自定义配置更多信息。

• USE EXISTING SETUP：查找系统中已存在的 ESP-IDF 工具链。

初次安装我们选择第一个即可。点击 EXPRESS 后我们进入到详细安装界面：

里面可以对下载服务器，ESP-IDF 版本、ESP 源码路径以及 ESP 工具链路径进行配置，如果是在国内下载推荐使用 Espressif 服务器，版本如果没有特定要求就下载最新的发布（release）版即可，路径按照需要自行配置。都配置完后即可点击右下角的 Install 按钮进行工具链的安装：

此时会进入下载进度界面，等待下载安装完成即可。安装完成后，我们就可以创建第一个例程了。点击 COMMADNS 栏目下的 New Project Wizard 按钮进入新项目创建向导：

其中需要输入项目名、项目路径、ESP 板子的型号和连接方式以及连接串口号，最后一个条目是 ESP-IDF 组件路径，可以不填，使用默认的即可。都配置好后点击右下角的 Choose Template 选择要创建的例程，这里我就选择最基本的 blink 例程，也就是点灯例程：

按照上图的操作顺序依次选择好例程最后点击 Create project using template blink 即可完成创建。

创建完成后右下角会弹出交互框，告诉你工程已经创建好，是否打开新窗口，这里选择 Yes 即可自动打开新工程的工作空间，当然你也可以自行到新工程的目录下去打开。

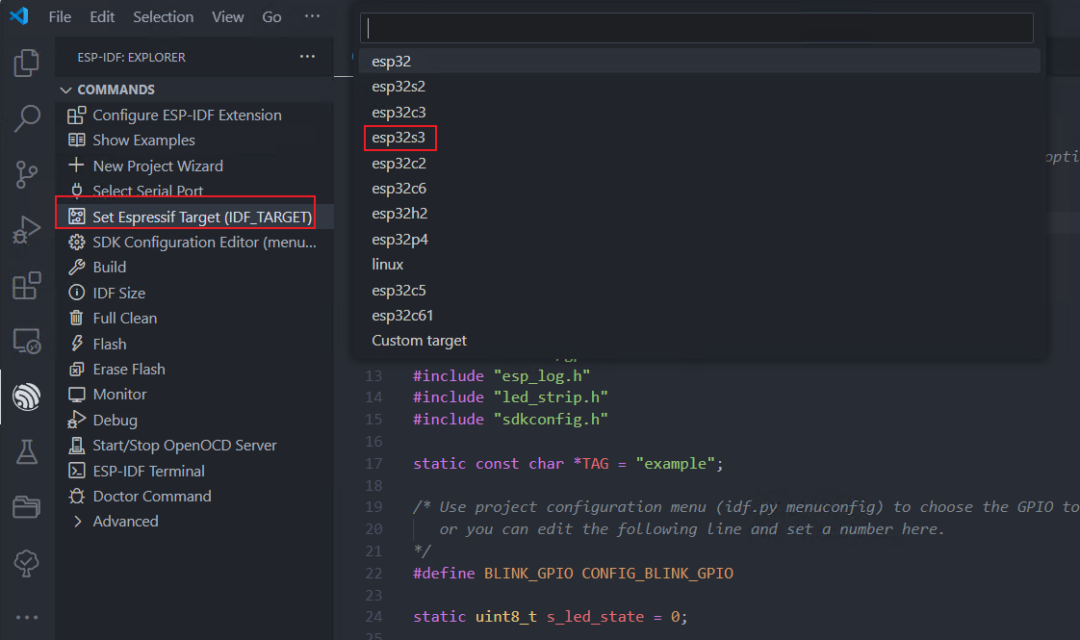

新工程打开后我们需要先对其进行配置，首先选择芯片型号，点击 COMMANDS 下的 Set Espressif Target：

我是使用的 ESP32S3，因此选择 esp32s3 选项，接着会跳出连接方式选择，我使用的是 USB-JTAG，自然也是选择 USB-JTAG 作为连接方式：

选择好芯片后还需对 SDK 和例程进行配置，如 LED 的引脚号和工作模式等，此时点击 COMMANDS 下的 SDK Configuration Editor 也就是 menuconfig：

根据上图选择 Example Configuration，然后在右边的配置框中输入自己板子上所对应的信息。比如我的开发板 LED 是普通 GPIO 驱动，引脚号为48，闪烁周期为 1000 毫秒，按上述参数填入后点击 Save 保存配置，此时这个工程就配置好了。

接下来我们就可以进行编译了，点击 COMMANDS 下的 Build 进入编译环节，此时在下方的终端中会显示编译详情：

编译好后下方会弹出 Build Successfully 的提示：

此时我们就可以进行固件烧录环节了，不过在正式烧录前还需要配置一下串口号，点击 COMMANDS 下的 Select Serial Port 按钮，并在弹出的串口选择框中选择板子所连接的串口：

我的板子连接的是 COM24，因此这里我选择 COM24。到这里，就可以正式进行烧录了，点击 COMMANDS 下的 Flash 按钮：

此时上方会弹出烧录方式选择栏，我使用的是 JTAG，因此就选择 JTAG。选择好后又会弹出一个 OpenOCD 的提示框，由于 ESP 是使用 OpenOCD 来进行调试和下载，因此如果没有启动 OpenOCD 的话会提示你是否启用，这里选择 Yes 即可。

下载完成后右下方会弹出 Flashed Successfully 提示，表示固件烧录成功：

至此代码就在板子上运行起来了，整个开发环境也搭建完成。
