LabVIEW操作系列

目的：初学LabVIEW，做记录

---

前言

数据来源

B站大学

---

一、LabVIEW操作界面

1.1 新建vi

• 快捷切换前后面板：Ctrl+E

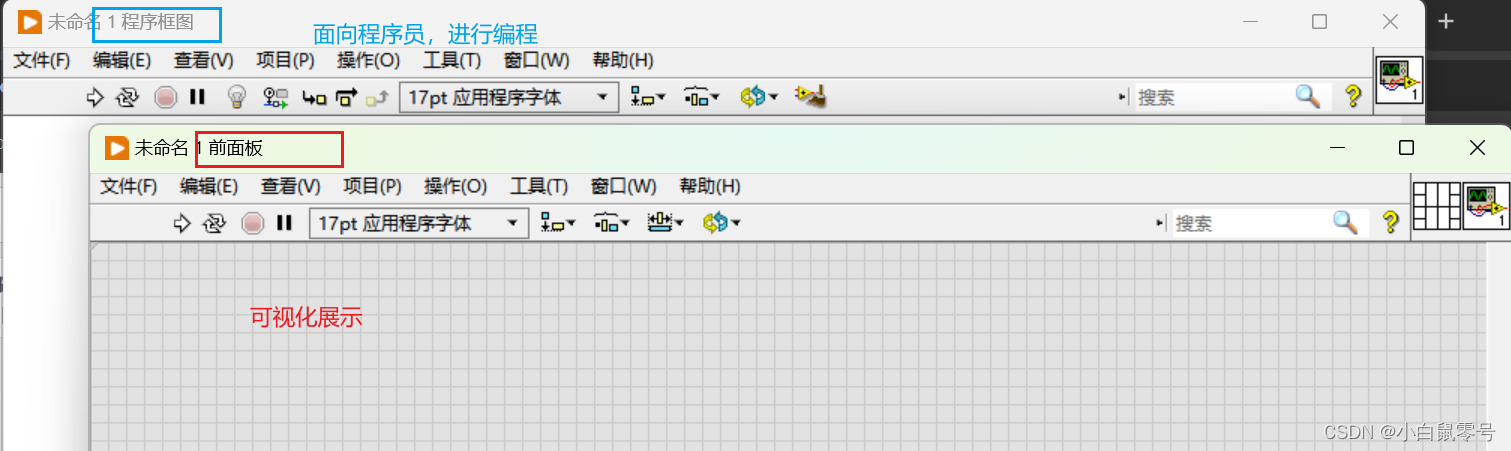

• 前面板：面向用户的，可视化图
• 后面板：【即，程序框图】，面向编程人员。


1.2 控件

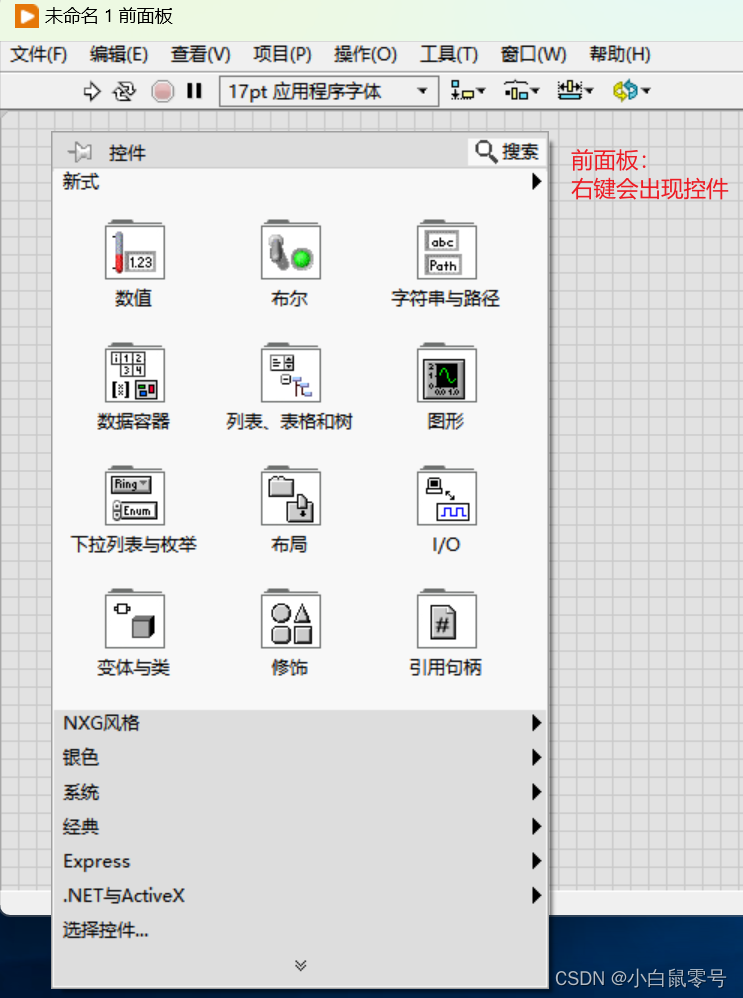

• 在前面板处，右键，会出现控件


1.3 加法案例

目的：
   针对前面的认知，做一个让用户输入数据进行加法操作的案例。实现：y=x1+x2 的功能

操作：

• Step1.前面板操作

  • 在控件中选择“数值”->“数值输入控件”。【用于让用户输入数值】，x1,x2为输入，创建2个输入控件。y为输出项，创建为显示控件。


  • 重命名三个数组组件为x1,x2,y


• Step2.后面板操作

  • 选中组件后，右击，找到“函数”->“数值”->“加”。


  • 将加法控件放在合适的位置后，鼠标进行连线。实现y=x1+x2的功能。


• Step3. 运行

  • 回到前面板，输入x1，x2的值为3,6后，点击运行。查看结果。


• Step4. 保存

  • 点击保存为.vi文件，该文件后面双击是只能看到前面板
  • 按Ctrl+E：能调出后面板。

二、编程特点

2.1 特点

（1）图形编程

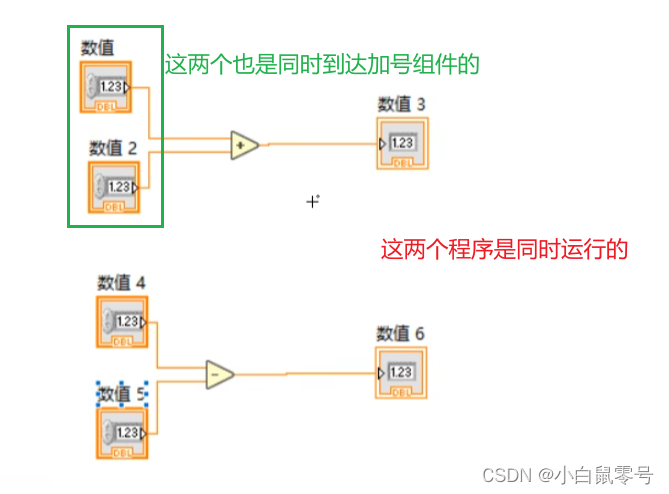

（2）天然并行性运行
（3）基于数据流运行

2.2 实现按顺序执行

• 目的：实现对下面中的加法程序和减法程序进行有序执行，例如先执行加法程序，后执行减法程序。


• 函数结构组件：采用结构中的“平铺式顺序结构”


• 操作:

• 右击，选中“平铺式顺序结构”，拉出一个框。

• 右击框，点击“在后面添加帧”。

• 左边框放入加法程序，右边框放入减法程序。【从左到右边的框执行】


三、程序结构

3.1 平铺式顺序结构

存在的原因：

• LabVIEW中的特点就是并行，程序默认情况下是同时运行。
• 顺序结构能够让多个程序按顺序执行。

位置:

• 后面板


3.2 循环结构

3.2.1 For循环

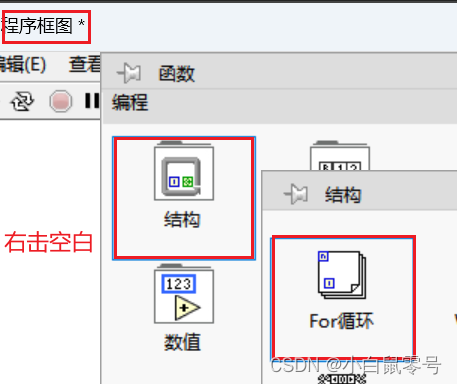

位置：

• 后面板


案例：
  这是一个（布尔）显示灯循环闪烁100次的案例。

• 注意：布尔灯的值的构建方式如下图示
  在这里插入图片描述


• 布尔灯的值要转换为写入转态【转换方式如下图示】


3.2.2 While循环

位置：

• 后面板。


案例:
   一个永无止境闪烁的小灯

3.2.3 中途停止For循环

工具：条件接线端：
位置：后面板。

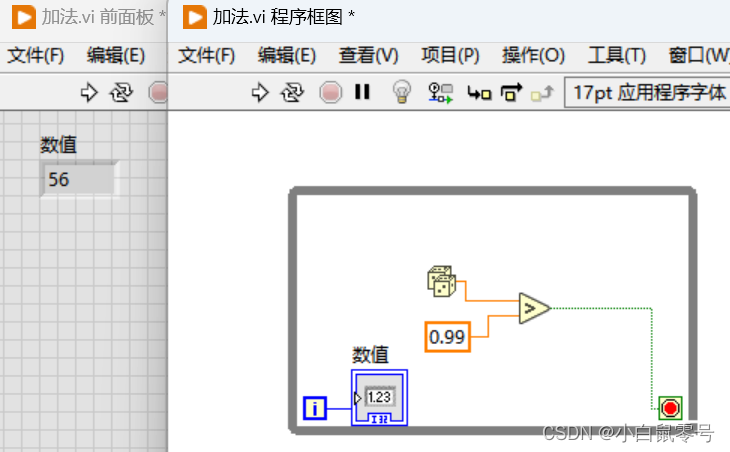

案例：
目的：

• 设计一个控制条件接线端的逻辑
• 随机值x>0.99时，为True => 小红点被启动，while循环会被终止
• x<0.99时，为False =>小红点被停止，while不受影响。

3.2.4 中途停止While循环

案例：
同“中途停止For循环”中的内容

3.3 条件结构

位置：

• 后面板

案例（布尔）：
   用布尔开关控制条件结构中的字符串的值发生变化。

• 布尔开关为开的时候，字符串显示：我是真
• 布尔开关为假的时候，字符串显示：我是假

• 工具：前面板：布尔开关；字符串显示控件（字符串与路径）。后面板：条件结构。

案例（数组）：

• 需要注意的是：数值控件的默认值是浮点类型，如果需要修改的话需要通过表示法来进行修改。


案例（字符串）：

3.4 事件结构

位置：

• 后面板。

案例：

• 目的：设置两个开关按钮控制小灯的亮和灭。

• 所需组件：
  • 前面板：布尔灯1，确认按钮2，字符串显示控件*1
  • 后面板：事件框架
• 注意：

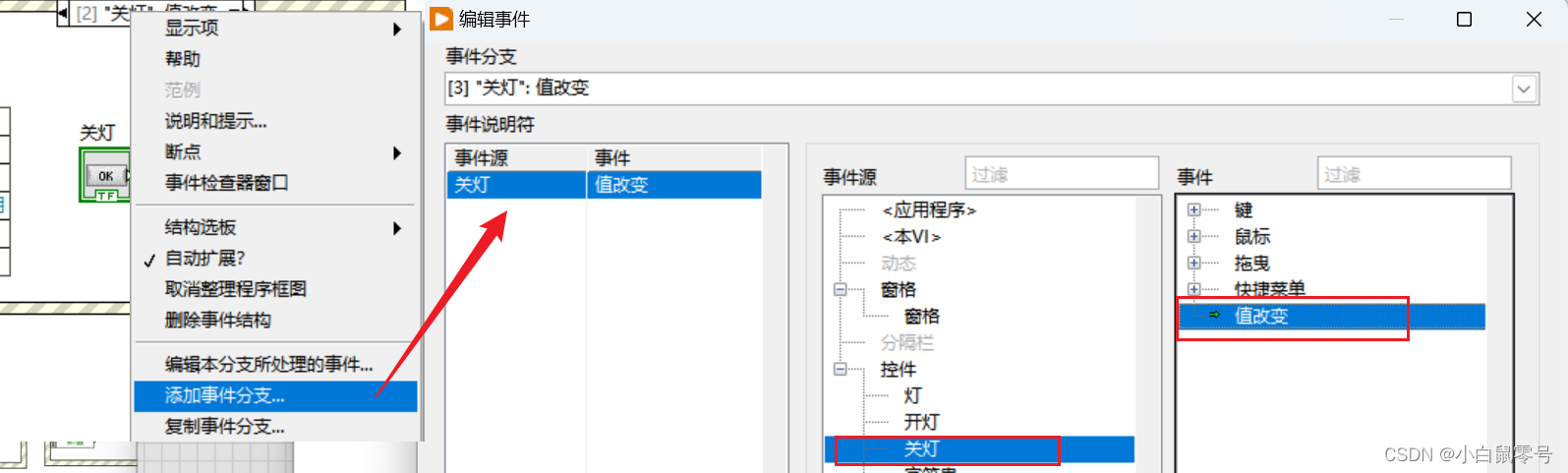

  • 新增事件的方式如下示

  • 事件结构外面一般要套个While循环。

3条黄金原则：

• 事件结构放在While结构内；
• 事件结构中不放While结构；
• 为事件添加一个单独处理停止按钮的分支。

3.5 禁用结构

目的：

• 屏蔽相关内容，下次启用时候解除禁用结构就行。

位置：

• 后面板。

  案例：
• 将事件结构中的开灯事件中的开灯功能给屏蔽。


四、帮助文档【必备技能】

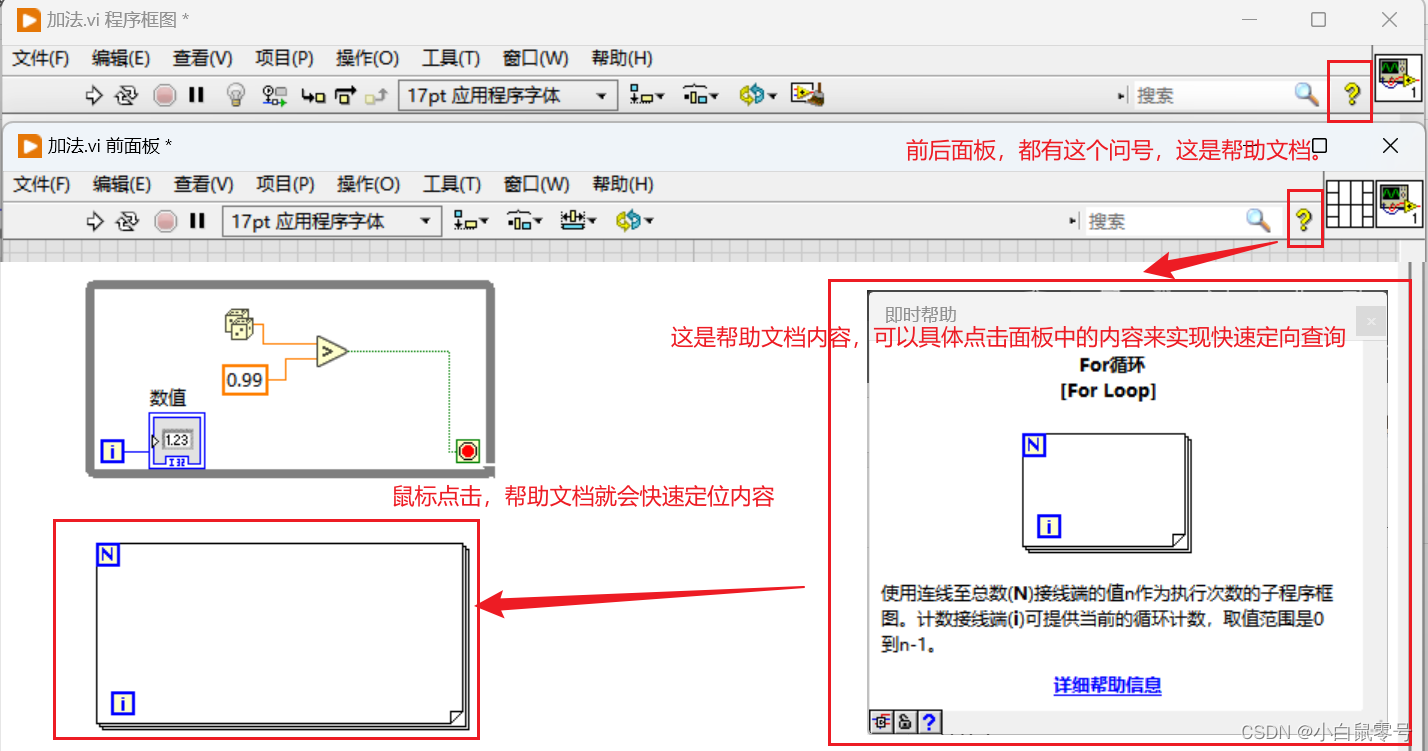

4.1 帮助文档使用

位置：

• 前面板、后面板。

  使用：
• 在帮助文档打开后，鼠标点击需要查询的控件或逻辑，文档会自动定位内容。

---

更新记录

2024.06.21 第1,2章
2024.06.22 第3章
2024.06.24 第3章
