利用 Arcgis计算面要素长度、宽度

一、数据准备

1.用于研究的面图层，本次研究图层名为“计算长度、宽度”图层；

二、操作步骤

1.打开Arcmap软件，将研究图层添加至Arcmap中，如下图；

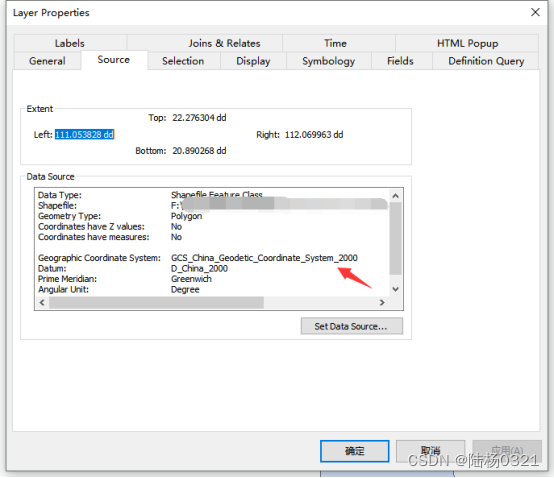

 2.右击图层选择属性——源，查看图层坐标系，如果是地理坐标系则需要转投影坐标系，如下图研究图层为地理坐标系需转换；

3.通过地理坐标系的经度推算投影坐标系，然后利用投影工具给投影坐标系，如下图所示，从工具箱的找到“投影工具”，打开投影工具页面，在位置2选择需要转投影坐标系的图层，位置3选择该图层对应的投影坐标系，然后确定即可转投影；

 4.打开已投影好的“计算长度、宽度”面要素属性表，从左上角的下拉列表中找到添加字段工具，点击添加字段，然后输入字段名称和类型，本次我是要计算长度、宽度，所以我选择双精度，如下图所示：

添加字段

5.右击“长度”字段，打开字段计算器，脚本选择Python,长度输入：!Shape.extenT.YMax! -!Shape.extenT.YMin!，然后点击确定即可算出长度；宽度计算与长度计算一致，代码对应换成：!Shape.extenT.XMax! -!Shape.extenT.XMin!，然后确定即可长度和宽度，如下图所示；

计算长度

注：（1）投影坐标系属于平面坐标系才可计算长度和面积等，如果是地理坐标系，在计算长度或面积时工具呈灰色无法使用

（2）面要素的宽度指的是面要素的最长边的长度。
