Nginx + KeepAlived高可用负载均衡集群

目录

一、Keepealived脑裂现象

1.现象

2.原因

3.解决

4.预防

二、实验部署

1.两台nginx做初始化操作并安装nginx

2.四层反向代理配置

3.配置高可用

4.准备检查nginx运行状态脚本

5.开启keepalived服务并测试

---

一、Keepealived脑裂现象

1.现象

主服务器和备服务器都同时拥有相同的VIP

在"双机热备"高可用（HA）系统中，当联系两个节点的"心跳线"断开时(即两个节点断开联系时)，本来为一个整体、动作协调的HA系统，就分裂成为两个独立的节点(即两个独立的个体)。由于相互失去了联系，都以为是对方出了故障，此时备用调度器会运转起来争做主调度器的工作，而主调度器依然保持着调度工作，两个调度的同时运转导致整个系统的紊乱。就会发生严重后果：共享资源被瓜分、两边"服务"都起不来或者两边"服务"都起来了，但同时读写"共享存储"，导致数据损坏（常见如数据库轮询着的联机日志出错）

2.原因

因为主服务器和备服务器的通信中断，导致备服务器无法收到主服务器发送的VRRP报文，备服务器误认为主服务器已经故障了并通过ip命令生成VIP

硬件原因

高可用服务器各节点之间心跳线链路发生故障，导致无法正常通信
因心跳线坏了（包括断了，老化）
因网卡及相关驱动坏了，ip配置及冲突问题（网卡直连）
因心跳线间连接的设备故障（网卡及交换机）
因仲裁的机器出问题（采用仲裁的方案）

运用配置原因

高可用服务器上开启了iptables防火墙阻挡了心跳消息传输
高可用服务器上心跳网卡地址等信息配置不正确，导致发送心跳失败
其他服务配置不当等原因，如心跳方式不同，心跳广插冲突、软件Bug等
Keepalived配置里同一VRRP实例如果virtual_router_id两端参数配置不一致也会导致裂脑问题发生

3.解决

关闭主服务器或备服务器其中一个的keepalived服务

4.预防

方法1
如果是系统防火墙导致，则关闭防火墙或添加防火墙规则放通VRRP组播地址(224.0.0.18)的传输

方法2
如果是主备服务器之间的通信链路中断导致，则可以在主备服务器之间添加双链路通信

方法3
在主服务器使用脚本定时判断与备服务器通信链路是否中断，如果判断是主备服务器之间的链接中

断则自行关闭主服务器上的keepalived服务

方法4
利用第三方应用或监控系统检测是否发生了脑裂故障现象，如果确认发生了脑裂故障则通过第三方

应用或监控系统来关闭主服务器或备服务器其中一个的keepalived服务

二、实验部署

此实验基于以上 LVS+KeepAlived高可用负载均衡群集的部署实验为基础，将两台调度器改为

nginx服务器，其余不变

准备虚拟机

192.168.80.122（nginx服务器四层代理）

192.168.80.123（nginx服务器四层代理）

192.168.80.124（web1）

192.168.80.125（web2）

192.168.80.126（nfs共享存储）

1.两台nginx做初始化操作并安装nginx

2.四层反向代理配置

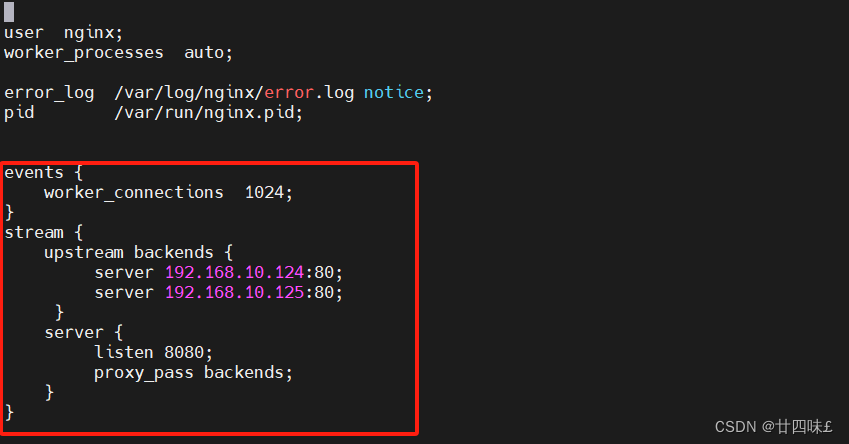

1）修改主调度器配置

stream {
    upstream backends {
         server 192.168.10.124:80;
         server 192.168.10.125:80;
     }
    server {
         listen 8080;
         proxy_pass backends;
    }
}

2)修改备调度器配置

将主调度器的nginx.conf复制过来

scp nginx.conf 192.168.10.122:'pwd'

3)浏览器测试两台nginx服务器

192.168.10.122/192.168.10.123

3.配置高可用

两台nginx服务器安装keepalived

yum install -y keepalived

4.准备检查nginx运行状态脚本

1)主服务器

#!/bin/bash

if ! killall -0 nginx &> /dev/null
   then
   systemctl stop keepalived
fi

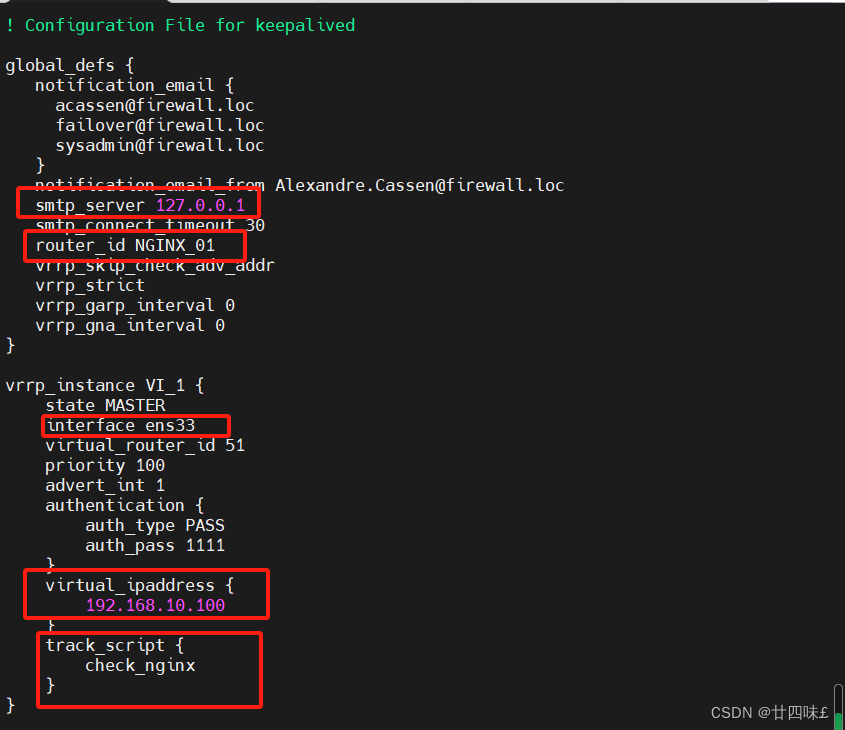

 修改配置文件 keepalived.conf

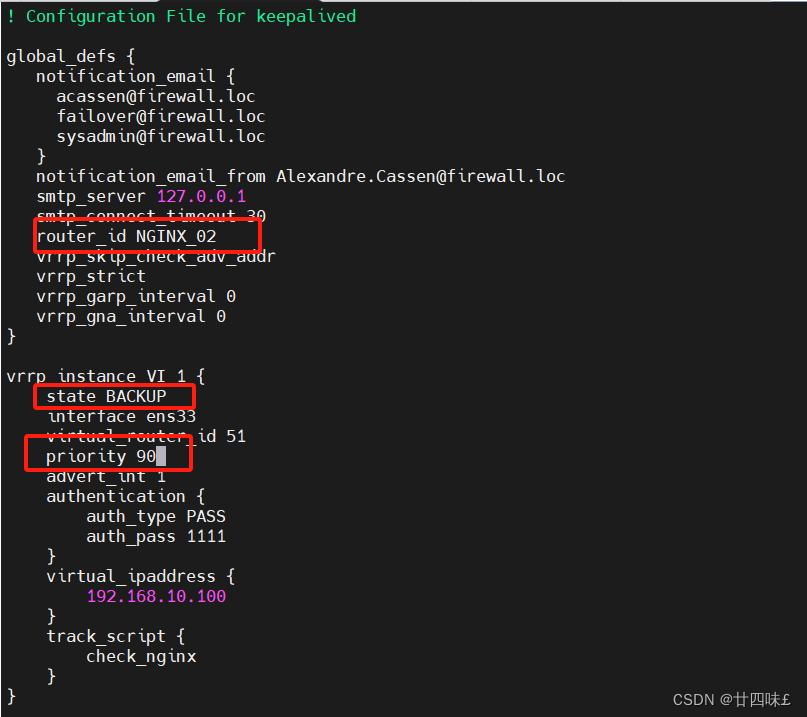

2)备服务器

先做备份

 将主里的复制到备里

修改配置文件 keepalived.conf

5.开启keepalived服务并测试

1)分别开启主备两台服务器keepalived

2)浏览器测试
