ADS基础教程22 - 有限元电磁仿真（FEM）

一、引言

在ADS基础教程19中介绍过，EM包括Momentum simulator（动量仿真器）和FEM（Finite Element Method）simulator（有限元仿真器）。ADS基础教程20和ADS基础教程21，已经介绍了Momentum simulator（动量仿真器）的操作。本章节开始介绍FEM（Finite Element Method）simulator（有限元仿真器）。

二、FEM操作过程

1.新建Layout

新建一个Layout，并命名为cell_FEM，并同样添加微带线。（不建议在原有的Momentum仿真基础上修改，可能会有一些残余参数）。

2.EM仿真设置

然后点击EM仿真设置。

3.EM设置

默认选择的是Momentum，这里我们选择FEM。

4.设置Frequency plan

同样，设置截止频率为6GHz。

5.设置Output plan

输出中选择All generated frequencies。

6.设置Options

在Options中，选择Physical Model，这里设置基板的横向和纵向尺寸分别为3mm和5mm，边缘是open，这是因为创建Substrate时底部是Open的。

如图所示：

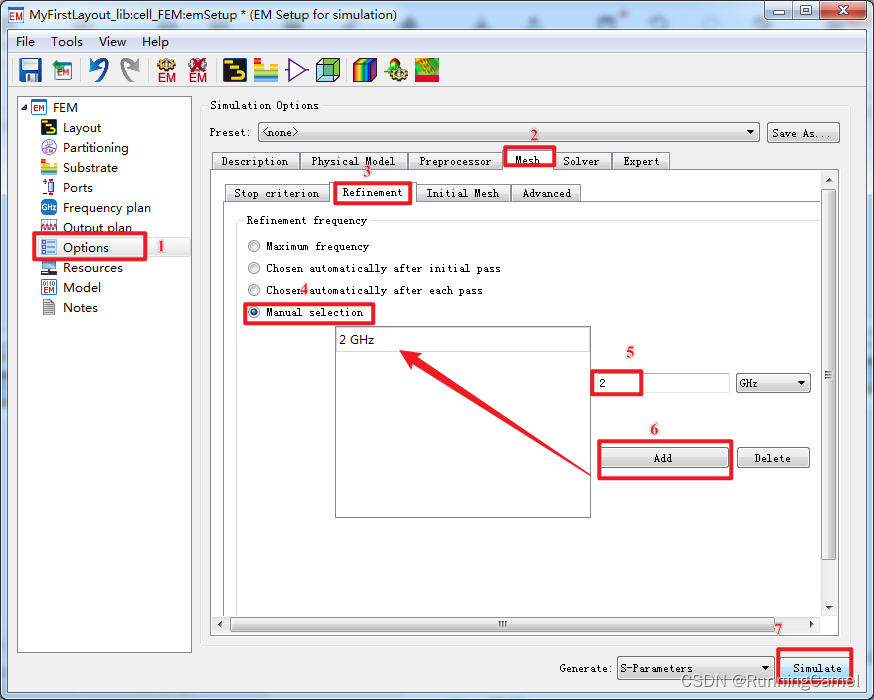

7.设置网格频率

手动设置为2GHz，并点击Add添加精细化参数列表中，然后点击Simulate进行仿真。

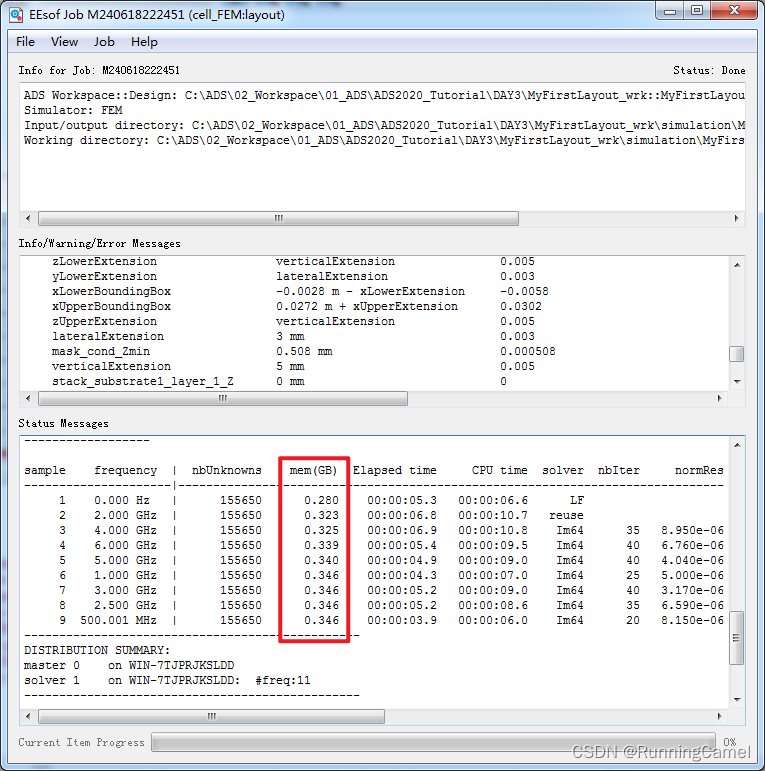

8.仿真结果

等待仿真结束。

在视图界面，打开历史记录，可以比较Momentum和FEM两者仿真结果。

三、总结

介绍了在ADS中如何进行FEM仿真过程。
