计算机网络—交换机综合实验

一、实验内容

1. 交换机基本配置
2. 设置虚拟局域网VLAN
3. 跨交换机实现VLAN
4. 2台交换机间用2条链路连接，实现2条链路聚合

二、实验环境

Cisco Packet Tracer

三、实验拓扑

1、 设置虚拟局域网VLAN

2、跨交换机实现VLAN

3、2台交换机间用2条链路连接，实现2条链路聚合

四、实验步骤

（一） 设置虚拟局域网Vlan

（二） 跨交换机实现Vlan

1. 配置三层交换机

2. 配置二层交换机


（三） 链路聚合

1. 连接好网络拓扑，注意两台交换机之间只用一根跳线相连，2台交换机都配置完端口聚合后再将2台交换机连接起来。如果先连线再配置会引起广播风暴，影响交换机的正常工作。

   2.交换机A 的基本配置

   3.在交换机A上配置聚合端口（设置虚拟局域网VLAN10）

   4.交换机B的基本配置

   5.验证已经在交换机B上创建了VLAN10，并已经将端口fa0/1划分到了VLAN10中。

   6.在交换机B上配置聚合端口

   7.连接2台交换机之间的另一根跳线。

五、实验结果与测试

（一） 设置虚拟局域网Vlan

设了vlan后，PC1与PC3、PC5属于不同VLAN，被隔 离，ping不通。 PC3与PC5属于一VLAN 20，可以ping通。

（二） 跨交换机实现Vlan

相同vlan可以ping通，不同vlan不能ping通。

（三） 2台交换机间用2条链路连接，实现2条链路聚合

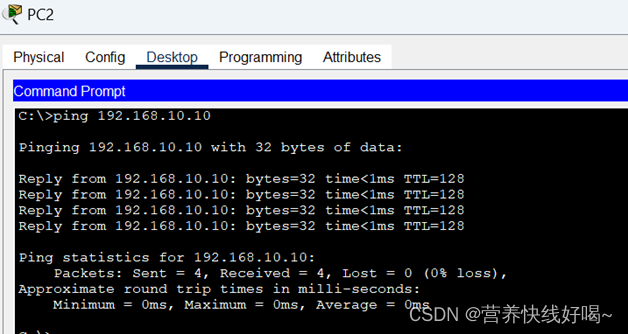

PC1 ping PC2,PC2反过来ping PC1,都能ping通。

六、实验总结与体会

通过链路聚合的实验，我加深了对链路聚合的配置及其原理的了解。链路聚合又称端口聚合，是指在物理上将两台交换机之间的多个端口连接起来，将多余链路聚合成一条逻辑链路以增大链路带宽，解决交换网络中因宽带引起的网络瓶颈问题。多条物理链路之间能够相互冗余备份，其中某条链路断开不会影响其他链路正常转发数据。
与此同时，我注意到，两台交换机之间连线在整个实验中的顺序是很重要的，需要都配置完端口聚合以后再相连，如果先连线再配置会造成广播风暴，影响交换机正常的工作。在最初做实验时，我没有注意到这点，这是我最开始实验网络连接故障的主要原因，让我记忆深刻。
