第三章 Linux目标文件解析

解析目标文件内容：举例说明


//root@ubuntu:/mnt/hgfs/share/019-proself/04# cat simplesection.c
int printf(const char* format,...);
int global_init_var=84;
int global_uninit_val;
void func1(int i)
{
        printf("%d\n",i);
}
int main(void)
{
        static int static_var = 85;
        static int static_var2;
        int a=1;
        int b;
        func1(static_var + static_var2 + a  + b);
        return a;
}

1、文件格式有哪些？

2、ELF文件类型有几种类型？

（1）可重定位文件.o

（2）可执行文件

（3）共享目标文件

（4）核心转储文件（Linux下的core dump文件）

3、如何查看文件类型---file命令

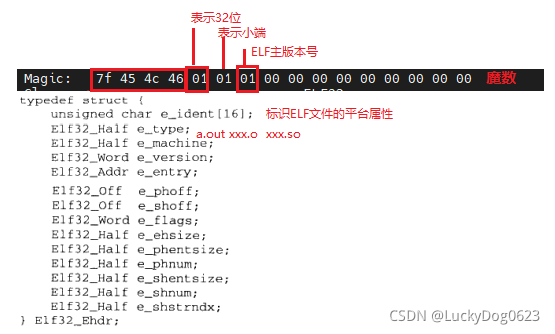

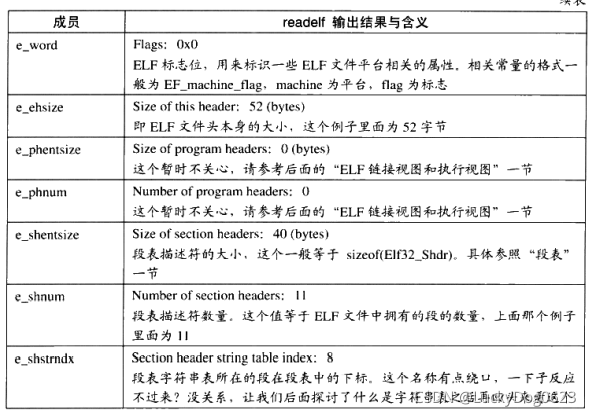

4、目标文件的基本框架

（1）虚拟空间的映射关系

（2）objdump -h 查看文件总共的段以及偏移

注意：bss段并不占文件的空间。

（3）接下来分析代码段

从objdump -h查看文件段空间知道，text的偏移和大小，

objdump -s 查看段内容

objdump -d 查看段反汇编

（4）数据段

①.data段存放了初始化的全局变量和局部静态变量。

②printf的时候用到了字符串常量“%d\n”，存放在.rodata

③小端存储0x54

④强符号和弱符号概念

（5）bss段

存放未初始化的全局变量和局部静态变量。准确的将是.bss段为他们预留空间。我们只能通过符号表查看，使用objdump -s打印所有段的内容无法查看，以为不在文件中存放。

问题：从代码来看bss，应该有3个整形数

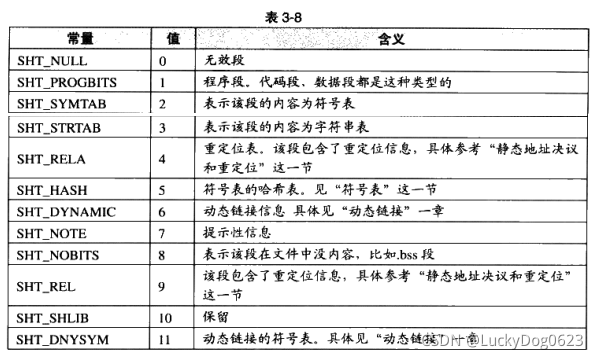

（7）常见的其他短分析


root@ubuntu:/mnt/hgfs/share/019-proself/04# objdump -h /bin/ls

/bin/ls:     file format elf32-i386

Sections:
Idx Name          Size      VMA       LMA       File off  Algn
  0 .interp       00000013  08048154  08048154  00000154  2**0
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  1 .note.ABI-tag 00000020  08048168  08048168  00000168  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  2 .note.gnu.build-id 00000024  08048188  08048188  00000188  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  3 .gnu.hash     0000006c  080481ac  080481ac  000001ac  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  4 .dynsym       00000820  08048218  08048218  00000218  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  5 .dynstr       000005d5  08048a38  08048a38  00000a38  2**0
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  6 .gnu.version  00000104  0804900e  0804900e  0000100e  2**1
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  7 .gnu.version_r 000000c0  08049114  08049114  00001114  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  8 .rel.dyn      00000038  080491d4  080491d4  000011d4  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  9 .rel.plt      00000380  0804920c  0804920c  0000120c  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 10 .init         00000023  0804958c  0804958c  0000158c  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 11 .plt          00000710  080495b0  080495b0  000015b0  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 12 .text         0001078c  08049cc0  08049cc0  00001cc0  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 13 .fini         00000014  0805a44c  0805a44c  0001244c  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 14 .rodata       000040a8  0805a460  0805a460  00012460  2**5
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 15 .eh_frame_hdr 00000744  0805e508  0805e508  00016508  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 16 .eh_frame     00002f34  0805ec4c  0805ec4c  00016c4c  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 17 .init_array   00000004  08062ef8  08062ef8  00019ef8  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 18 .fini_array   00000004  08062efc  08062efc  00019efc  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 19 .jcr          00000004  08062f00  08062f00  00019f00  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 20 .dynamic      000000f8  08062f04  08062f04  00019f04  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 21 .got          00000004  08062ffc  08062ffc  00019ffc  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 22 .got.plt      000001cc  08063000  08063000  0001a000  2**2
                  CONTENTS, ALLOC, LOAD, DATA
 23 .data         00000160  080631e0  080631e0  0001a1e0  2**5
                  CONTENTS, ALLOC, LOAD, DATA
 24 .bss          00000c54  08063340  08063340  0001a340  2**5
                  ALLOC
 25 .gnu_debuglink 00000008  00000000  00000000  0001a340  2**0
                  CONTENTS, READONLY
