啸叫抑制器采用什么处理芯片？ES56031或PH56031

会议系统或卡拉OK最头疼的就是啸叫了吧，来看看啸叫抑制器采用什么芯片

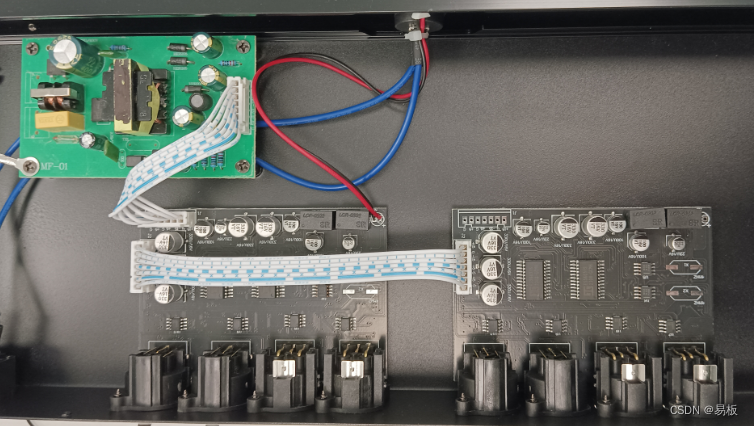

四通道啸叫抑制器，采用了2个电路板，每个板子处理2路信号，每块电路板有2个卡侬输入插座，2个卡侬输出插座

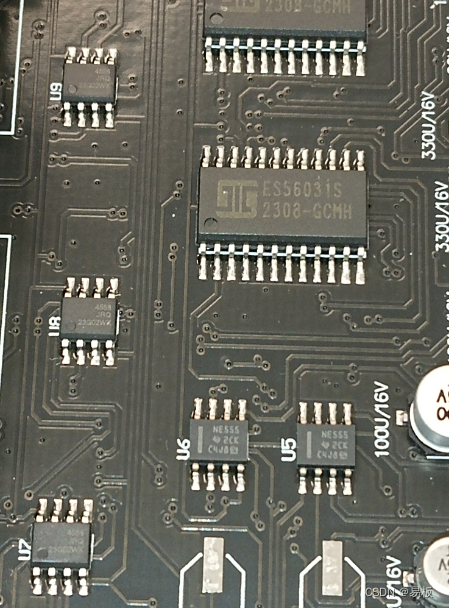

ES56031S，该啸叫抑制器为4通道，使用了4片ES56031S，每个通道一片，每个通道还有一个运放4558

PH56031为替代型号，下面以PH56031介绍

概述

PH56031 是回音处理芯片。PH56031 包含 ADC、DAC 和带时间延迟控制的音频数字处理模块。它内置了时钟产生电路提供系统时钟。该时钟可以很方便的调节外接电阻来改变频率。延迟时间可以通过 uCOM接口或人工设置来控制。

应用

主要用于卡拉 OK 系统、TV 系统或者电子设备中
特点
可调整的压控振荡器
内含 A/D、D/A 转换器，两个低通滤波器和 48K 的 DRAM
EASY 模式下并行数据控制，uCOM 模式下串行数据控制
内置自动复位电路
Sleep 模式下停止芯片功能

功能框图

工作模式
uCOM 模式(串行数据输入)
当 EASY/uCOM 信号为“0”时为串行数据输入方式，时序波形如下：
当 REQ 为低电平时，数据 DATA 信号在时钟 SCK 的下降沿移入 5 位的移位寄存器中，当移位结束并在REQ 的上升沿存入寄存器中。
EASY 模式(并行数据输入)
当 EASY/uCOM 信号为“1”时为并行数据输入方式。

注：延迟时间的单位为毫秒 ms

应用图
EASY 模式(回音应用)

EASY 模式(环绕应用)

uCOM 模式(回音应用)
