爱普生发布一款16位MCU产品用于大电流LED驱动

精工爱普生发布一款内置Flash存储器的16位微控制器S1C17M13

该新品可以提供最大56mA的驱动电流用于驱动发光二极管(LED)

以往爱普生的微处理器大多继承了液晶驱动器电路，但近来随着工业自动化和家用设备使用7段LED显示的数量大幅增加，爱普生也推出了对应产品来满足客户对明亮、自发光显示的要求。

然而LED为了维持显示的亮度，通常需要10mA的驱动电流。这对现在的低电压，低功耗的微处理器来说变得困难，往往需要增加额外的驱动电路来实现。另外用户也需要开发控制软件来实现多段数字的显示。

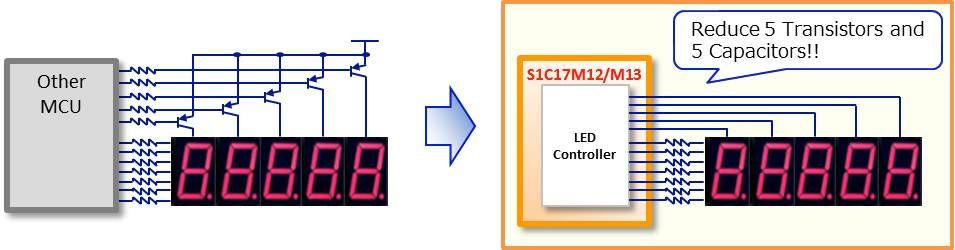

S1C17M13正是为了解决上述的问题而设计出的。它的工作电压从1.8V到5.5V，方便支持5V接口的工业自动化设备。芯片提供5个可以输出56mA的管脚，通过这些高电平输出的公共(COMMON)端配合另外8个SEG管脚，在不需要在公共端额外的三极管的情况下，用户可以最多驱动8seqx5com的段式LED显示。

而且，该款MCU集成了动态发光控制硬件电路。用户可以通过简单的软件设置选择任意段的显示、微调显示刷新周期和4级亮度调节，这些都大大减小了用户开发的难度和开发周期。

·另外，S1C17M13配备了16KBflash ROM,和2KB RAM,在外围接口上，12位ADC，16bitTimersPWM, WDT, SPI, I2C,UART, 供电电压检测SVD和红外载波发送IR 都成为标准配备。

应用举例-
