24位AD分辨率、256Ksps*16通道国产数据采集卡、uV级采集、支持IEPE

24位AD分辨率、256Ksps*16通道、uV级采集、USB数据传输、支持IEPE、C、LABVIEW、MATLAB、Python等多编程语言，提供例程，支持二次开发。

XM7016-以太网采集卡

        XM7016是一款以太网型高速数据采集卡，具有16通道真差分输入，24位分辨率，单通道最高采样率256ksps. 16通道同步共计4.096Msps、精密前置增益放大、集成IEPE/ICP硬件支持的特点。本产品采用了多个高精度24位ADC单元及配合本公司多年积累开发的前置差分放大模块，使得本产品具有高速率、高分辨率、高精度、超低噪音、高抑制比、测量范围广、低温漂的优点，适合精密高速率采集的各种场合使用。采集卡支持以太网接口/USB接口通讯，支持高度定制服务.XM7016采集卡所有元器件皆为工业等级，采用全金属屏蔽, 可适应工业干扰强烈场合应用，并具有防潮、防震和抗干扰的优点。

产品应用

*信号触发采集系统                            *差分桥式应用测量
*以太网组网测量系统                         *高分辨率信号测量

ADC转模拟换单元

IEPE模式说明

本采集卡集成IEPE/ICP硬件功能支持。

集卡内部集成24V电源单元、恒流驱动和接收单元，并且各个通道分别可单独通过软件设置切换

为常用的"模拟量输入模式"或者"IEPE模式"。

在IEPE模式下，输出为24V 4mA(兼容2mA),相对ADC输入为交流耦合输入状态.

16个通道可独立切换可控.

差分输入接法可进一步降低传输干扰

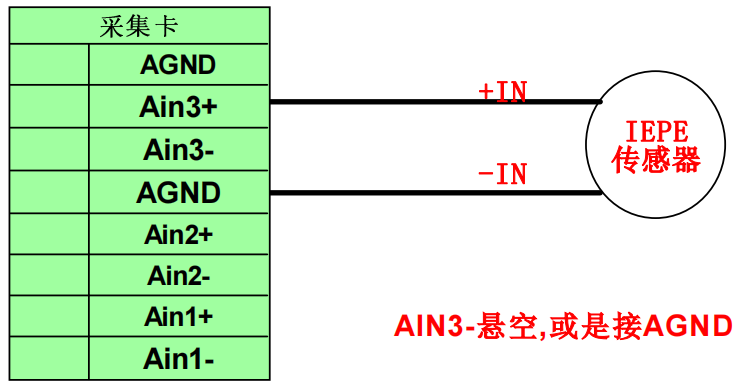

输入端口接IEPE传感器

接IEPE传感器时，AGND作为输入负端，AIN+作为输入正端

*需在软件上把对应的输入设置为IEPE MODE

PC端软件

本采集器XM7016可单独供电工作，其通过网线数据传输采用TCP/IP协议，对各种接收终端进行数据交换。我们配套有相应的测试软件，方便用户直接测试使用。

采集卡使用软件说明

     XM7016以太网/USB 数据采集卡可工作在WIN11/Win10/WIN7、LINUX等常用操作系统中,并提供Python,VB,VC, C#、C++Builder, VB,Delphi，Labview/Labwindows,Matlab等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序，提供Python,VB,VC, C#、C++Builder, VB,Delphi，Labview/Labwindows,Matlab等例程。
