• HarmonyOS开发案例：【闹钟】

    介绍

    使用后台代理提醒，实现一个简易闹钟。要求完成以下功能：

    1. 展示指针表盘或数字时间。
    2. 添加、修改和删除闹钟。
    3. 展示闹钟列表，并可打开和关闭单个闹钟。
    4. 闹钟到设定的时间后弹出提醒。
    5. 将闹钟的定时数据保存到轻量级数据库。

    在这里插入图片描述

    相关概念

    • [Canvas]：提供画布组件，用于自定义绘制图形。

    • [CanvasRenderingContext2D]：使用RenderingContext在Canvas组件上进行绘制，绘制对象可以是矩形、文本、图片等。

    • [后台代理提醒]：开发应用时，开发者可以调用后台提醒发布的接口创建定时提醒，包括倒计时、日历、闹钟三种提醒类型。使用后台代理提醒能力后，应用可以被冻结或退出，计时和弹出提醒的功能将被后台系统服务代理。本应用中主要使用到后台代理提醒的两个接口：

      • publishReminder 发布一个后台代理提醒，使用callback方式实现异步调用，该方法需要申请通知弹窗Notification.requestEnableNotification后才能调用。
      • cancelReminder 取消指定id的提醒，使用callback方式实现异步调用。
      • 鸿蒙开发指导文档：gitee.com/li-shizhen-skin/harmony-os/blob/master/README.md点击或者复制转到。


    相关权限

    本篇Codelab需要在module.json5中配置如下权限：

    "requestPermissions": [
  {
    "name": "ohos.permission.PUBLISH_AGENT_REMINDER"
  }
]

    • 1
    • 2
    • 3
    • 4
    • 5

    环境搭建

    软件要求

    • [DevEco Studio]版本：DevEco Studio 3.1 Release。
    • OpenHarmony SDK版本：API version 9。

    硬件要求

    • 开发板类型：[润和RK3568开发板]。
    • OpenHarmony系统：3.2 Release。

    环境搭建

    完成本篇Codelab我们首先要完成开发环境的搭建，本示例以RK3568开发板为例，参照以下步骤进行：

    1. [获取OpenHarmony系统版本]：标准系统解决方案（二进制）。以3.2 Release版本为例：

    2. 搭建烧录环境。

      1. [完成DevEco Device Tool的安装]
      2. [完成RK3568开发板的烧录]

    3. 搭建开发环境。

      1. 开始前请参考[工具准备]，完成DevEco Studio的安装和开发环境配置。
      2. 开发环境配置完成后，请参考[使用工程向导]创建工程（模板选择“Empty Ability”）。
      3. 工程创建完成后，选择使用[真机进行调测]。

    代码结构解读

    本篇Codelab只对核心代码进行讲解，对于完整代码，我们会在gitee中提供。

    `HarmonyOS与OpenHarmony鸿蒙文档籽料：mau123789是v直接拿`

├──entry/src/main/ets                       // 代码区
│  ├──common
│  │  ├──constants
│  │  │  ├──AlarmSettingType.ets            // 闹钟设置类型枚举
│  │  │  ├──CommonConstants.ets             // 公共常量类
│  │  │  ├──DetailConstant.ets              // 详情页常量类
│  │  │  └──MainConstant.ets                // 首页常量类
│  │  └──utils
│  │     ├──DataTypeUtils.ets               // 数据类型工具类
│  │     ├──DimensionUtil.ets               // 屏幕适配工具类
│  │     └──GlobalContext.ets               // 全局变量工具类
│  ├──entryability
│  │  └──EntryAbility.ets                   // 程序入口类
│  ├──model
│  │  ├──database
│  │  │  ├──PreferencesHandler.ets          // 轻量级数据库操作类
│  │  │  └──PreferencesListener.ets         // 轻量级数据库回调接口
│  │  └──ReminderService.ets                // 系统后台提醒服务类
│  │──pages
│  │  ├──DetailIndex.ets                    // 详情页入口文件
│  │  └──MainIndex.ets                      // 主页入口文件
│  │──view
│  │  ├──Detail
│  │  │  ├──dialog
│  │  │  │  ├──CommonDialog.ets             // 公共Dialog组件
│  │  │  │  ├──DurationDialog.ets           // 闹铃时长选择Dialog组件
│  │  │  │  ├──IntervalDialog.ets           // 闹铃间隔选择Dialog组件
│  │  │  │  ├──RenameDialog.ets             // 闹铃名设置Dialog组件
│  │  │  │  └──RepeatDialog.ets             // 闹铃重复设置Dialog组件
│  │  │  ├──DatePickArea.ets                // 详情页时间选择组件
│  │  │  └──SettingItem.ets                 // 详情页设置组件
│  │  ├──Main
│  │  │  ├──AlarmList.ets                   // 主页闹钟列表组件
│  │  │  ├──AlarmListItem.ets               // 主页闹钟列表子项组件
│  │  │  └──ClockArea.ets                   // 主页时钟组件
│  │  └──BackContainer.ets                  // 自定义头部组件
│  └──viewmodel
│     ├──AlarmItemBean.ets                  // 闹钟属性类
│     ├──AlarmSettingBean.ets               // 闹钟设置属性类
│     ├──DayDateBean.ets                    // 日期属性类
│     ├──DetailViewModel.ets                // 详情模块逻辑功能类
│     ├──MainViewModel.ets                  // 主页逻辑功能类
│     └──ReminderItemBean.ets               // 后台提醒属性类
└──entry/src/main/resources                 // 资源文件目录

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46

    闹钟主界面

    闹钟界面包括当前时间、闹钟列表、添加闹钟子组件，具体包括以下模块：

    • 展示当前时间。
    • 展示闹钟列表。
    • 添加闹钟。
    • 后台代理提醒。

    展示当前时间

    当前时间使用了Canvas组件绘制，默认展示指针表盘，点击表盘区域切换为数字时钟。

    在主页的ClockArea组件中初始化Canvas画布，并绑定指针表盘和数字时钟切换事件。

    // ClockArea.ets
@Component
export default struct ClockArea {
  ...
  build() {
    Canvas(this.renderContext)
      .width(this.canvasSize)
      .aspectRatio(CommonConstants.DEFAULT_LAYOUT_WEIGHT)
      .onReady(() => {
        if (this.drawInterval === CommonConstants.DEFAULT_NUMBER_NEGATIVE) {
          this.startDrawTask();
        }
      })
      .onClick(() => {
        this.showClock = !this.showClock;
      })
  }
  // 启动绘画任务
  private startDrawTask() {
    let that = this;
    that.renderContext.translate(
      this.canvasSize / CommonConstants.DEFAULT_DOUBLE,
      this.canvasSize / CommonConstants.DEFAULT_DOUBLE);
    that.drawClockArea();
    this.drawInterval = setInterval(() => {
      that.drawClockArea();
    }, MainConstant.DEFAULT_ONE_SECOND_MS);
  }
  ...
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30

    绘画任务是使用CanvasRenderingContext2D对象在Canvas画布组件上绘制指针表盘和数字时钟。

    // ClockArea.ets
// 开始绘制时钟区域
private drawClockArea(): void{
  this.renderContext.clearRect(
    -this.canvasSize,
    -this.canvasSize / CommonConstants.DEFAULT_DOUBLE,
    this.canvasSize * CommonConstants.DEFAULT_DOUBLE,
    this.canvasSize);
  let date = new Date();
  let hours = date.getHours();
  let minutes = date.getMinutes();
  let seconds = date.getSeconds();
  if (this.showClock) {
    // 绘制表盘时钟
  } else {
    // 绘制数字时钟
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18

    展示闹钟列表

    闹钟列表组件，展示已添加的闹钟信息，可对闹钟进行启停操作，点击闹钟可跳转到闹钟操作界面（修改和删除闹钟）。主页启动后获取轻量级数据库中的闹钟定时数据，并监控数据库数据变化。

    // MainViewModel.ets
public queryAlarmsTasker(callback: (alarms: Array) => void) {
  let that = this;
  that.queryDatabaseAlarms(callback);
  let preference = GlobalContext.getContext().getObject('preference') as PreferencesHandler;
  preference.addPreferencesListener({
    onDataChanged() {
      that.queryDatabaseAlarms(callback);
    }
  } as PreferencesListener)
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11

    在AlarmList.ets中添加闹钟列表子组件，并绑定启停、跳转事件。

    // AlarmList.ets
@Component
export default struct AlarmList {
  @Link alarmItems: Array;

  build() {
    List({ space: DimensionUtil.getVp($r('app.float.alarm_list_space')) }) {
      ForEach(this.alarmItems, (item: AlarmItem) => {
        ListItem() {
          AlarmListItem({ alarmItem: item })
        }.onClick(() => {
          router.pushUrl({ url: "pages/DetailIndex", params: { alarmItem: item } });
        })
      }, (item: AlarmItem) => JSON.stringify(item))
    }
    .padding({
      left: DimensionUtil.getVp($r('app.float.alarm_list_content_distance')),
      right: DimensionUtil.getVp($r('app.float.alarm_list_content_distance'))
    })
    .listDirection(Axis.Vertical)
    .layoutWeight(CommonConstants.DEFAULT_LAYOUT_WEIGHT)
    .margin({ top: DimensionUtil.getVp($r('app.float.alarm_list_content_distance')) })
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24

    添加闹钟

    添加闹钟，点击界面底部闹钟添加按钮，跳转到闹钟操作界面（新增闹钟）。

    在MainIndex.ets中为添加按钮绑定跳转事件。

    // MainIndex.ets
@Entry
@Component
struct MainIndex {
  ...
  build() {
    Column() {
	  ...
      Button() {
        Image($r('app.media.ic_add')).objectFit(ImageFit.Fill)
      }
      ...
      .onClick(() => {
        router.pushUrl({ url: "pages/DetailIndex" });
      })
    }
    ...
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19

    后台代理提醒

    后台代理提醒，根据闹钟列表中的数据来设置（启停）闹钟实例。

    // MainViewModel.ets
// 开启/关闭闹钟
public openAlarm(id: number, isOpen: boolean) {
  for (let i = 0; i < this.alarms.length; i++) {
    if (this.alarms[i].id === id) {
      this.alarms[i].isOpen = isOpen;
      if (isOpen) {
        this.reminderService.addReminder(this.alarms[i]);
      } else {
        this.reminderService.deleteReminder(this.alarms[i].id);
      }
      let preference = GlobalContext.getContext().getObject('preference') as PreferencesHandler;
      preference.set(CommonConstants.ALARM_KEY, JSON.stringify(this.alarms));
      break;
    }
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17

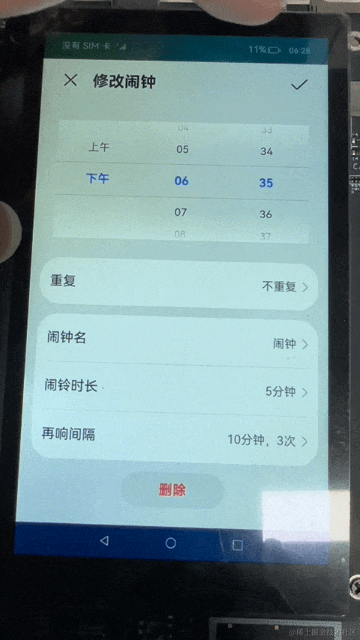

    闹钟详情界面

    闹钟操作界面分为新增和修改界面，其中在修改界面可删除闹钟。具体包括以下模块：

    • 退出或保存详情。
    • 设置闹钟时间。
    • 设置闹钟详情。
    • 提供后台代理提醒能力

    在这里插入图片描述

    退出或保存详情

    点击左上角“x”图标关闭操作界面，关闭闹钟操作界面子组件，点击右上角“√”图标，保存当前设置并关闭操作界面。

    在DetailIndex.ets入口页面中引入头部组件BackContainer，自定义了返回按钮和返回逻辑操作，添加确定（“√”）子组件，并绑定点击事件。

    // DetailIndex.ets
build()
{
  Column() {
    ...
    Button() {
      Image($r('app.media.ic_confirm')).objectFit(ImageFit.Fill)
    }
    .backgroundColor($r('app.color.trans_parent'))
    .width(DimensionUtil.getVp($r('app.float.title_button_size')))
    .height(DimensionUtil.getVp($r('app.float.title_button_size')))
    .onClick(() => {
      this.viewModel.setAlarmRemind(this.alarmItem);
      router.back();
    })
    ...
  }
}

// BackContainer.ets
build() {
  Row() {
    ...
    Text(this.header)
      .fontSize(DimensionUtil.getFp($r('app.float.detail_title_font_size')))
      .lineHeight(DimensionUtil.getVp($r('app.float.title_line_height')))
      .margin({ left: DimensionUtil.getVp($r('app.float.title_margin')) })
      .fontColor($r('app.color.grey_divider'))
      .fontWeight(FontWeight.Bold)
    Blank()
    if (this.closer) {
      this.closer();
    }
  }
  .padding({
    left: DimensionUtil.getVp($r('app.float.title_horizon_margin')),
    right: DimensionUtil.getVp($r('app.float.title_horizon_margin'))
  })
  .height(DimensionUtil.getVp($r('app.float.page_title_height')))
  .width(CommonConstants.FULL_LENGTH)
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41

    设置闹钟时间

    设置闹钟提醒时间，在闹钟操作界面可通过滑动选择器设置闹钟的提醒时间（包括：时段、小时、分钟）。详情页DetailIndex.ets中添加闹钟时间选择器子组件DatePickArea.ets。

    // DatePickArea.ets
@Component
export default struct DatePickArea {
  build() {
    Stack({ alignContent: Alignment.Center }) {
      Row() {
        ForEach(DetailConstant.DAY_DATA, (item: DayDataBean) => {
          TextPicker({ range: item.data, selected: item.delSelect })
            .layoutWeight(CommonConstants.DEFAULT_LAYOUT_WEIGHT)
            .backgroundColor($r('app.color.grey_light'))
            .onChange((value: string, index: number) => {
              item.delSelect = index;
            })
        }, (item: DayDataBean) => JSON.stringify(item))
      }
    }
    .height(DimensionUtil.getVp($r('app.float.date_picker_height')))
    .padding({
      left: DimensionUtil.getVp($r('app.float.date_picker_padding_horizon')),
      right: DimensionUtil.getVp($r('app.float.date_picker_padding_horizon'))
    })
  }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23

    设置闹钟详情

    点击详情页DetailIndex.ets设置条目组件SettingItem.ets，支持设置闹钟重复时间、闹钟名称、重复次数和闹铃时长。

    // SettingItem.ets
build() {
  Column() {
    ForEach(this.settingInfo, (item: AlarmSettingBean, index: number | undefined) => {
      Divider()
      ...
      Row() {
        Text(item.title)...
        Text(item.content)...
        Image($r('app.media.ic_right'))...
      }
      ...
      .onClick(() => {
        this.showSettingDialog(item.sType);
      })
    }, (item: AlarmSettingBean, index: number | undefined) => JSON.stringify(item) + index)
  }
  ...
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19

    提供后台代理提醒能力

    导入系统提醒服务类ReminderService.ets，它由系统后台代理提醒能力封装，支持新增、修改、删除系统闹钟功能，在设置、删除闹钟后同步更新到轻量级数据库中并刷新主页页面。

    // DetailViewModel.ets
public async setAlarmRemind(alarmItem: AlarmItem) {
  alarmItem.hour = this.getAlarmTime(CommonConstants.DEFAULT_SINGLE);
  alarmItem.minute = this.getAlarmTime(CommonConstants.DEFAULT_DATA_PICKER_HOUR_SELECTION);
  let index = await this.findAlarmWithId(alarmItem.id);
  if (index !== CommonConstants.DEFAULT_NUMBER_NEGATIVE) { // 已存在，删除原有提醒
    this.reminderService.deleteReminder(alarmItem.id);
  } else { // 不存在，以数据长度为notificationId新增闹钟数据
    index = this.alarms.length;
    alarmItem.notificationId = index;
    this.alarms.push(alarmItem);
  }
  this.reminderService.addReminder(alarmItem, (newId: number) => {
    alarmItem.id = newId;
    alarmItem.isOpen = true;
    this.alarms[index] = alarmItem;
    let preference = GlobalContext.getContext().getObject('preference') as PreferencesHandler;
    preference.set(CommonConstants.ALARM_KEY, JSON.stringify(this.alarms));
  })
}

public async removeAlarmRemind(id: number) {
  this.reminderService.deleteReminder(id);
  let index = await this.findAlarmWithId(id);
  if (index !== CommonConstants.DEFAULT_NUMBER_NEGATIVE) {
    this.alarms.splice(index, CommonConstants.DEFAULT_SINGLE);
  }
  let preference = GlobalContext.getContext().getObject('preference') as PreferencesHandler;
  preference.set(CommonConstants.ALARM_KEY, JSON.stringify(this.alarms));
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
  • 相关阅读:
    ELK日志分析系统
    Arduino ESP32/ESP8266 +ST7735 1.8“tft中秋小时钟
    LVS + Keepalived群集
    [linux] scp 远程拷贝到本地机器
    JVM调试命令与调试工具
    windows中python版本冲突问题之二
    【JS高级】ES5标准规范之创建子对象以及替换this_10
    QGraphicsView、QGraphicsScene、QGraphicsItem的应用
    GitLib详细使用手册(windows系统)
    Kafka 面试套路居然这样多！读完大神的 Kafka 核心手册，秒杀面试官！全网最强！！
  • 原文地址：https://blog.csdn.net/m0_70748845/article/details/138164784
