工作流JBPM流程图说明

5☃️ 相关概念

流程定义：Process definition

一个流程的步骤说明。如一个请假流程、报销流程、借款流程等。是一个规则。

流程实例：Process instance

代表流程定义的一次执行。如张三昨天按照请假流程请了一次假。一个流程实例包括了所有运行的阶段，其中最典型的属性就是跟踪当前节点的指针。

Execution 执行

一般情况下，一个流程实例是一个执行树的根节点。

使用树状结构的原因在于，这一概念只有一条执行路径，使用起来更简单。业务API不需要了解流程实例和执行之间功能的区别。因此，API里只有一个执行类型来引用流程实例和执行。

6 ☃️流程图说明

6.0 ❄️❄️快速上手

如图：在工程根路径下新建一个"Source Folder"文件夹

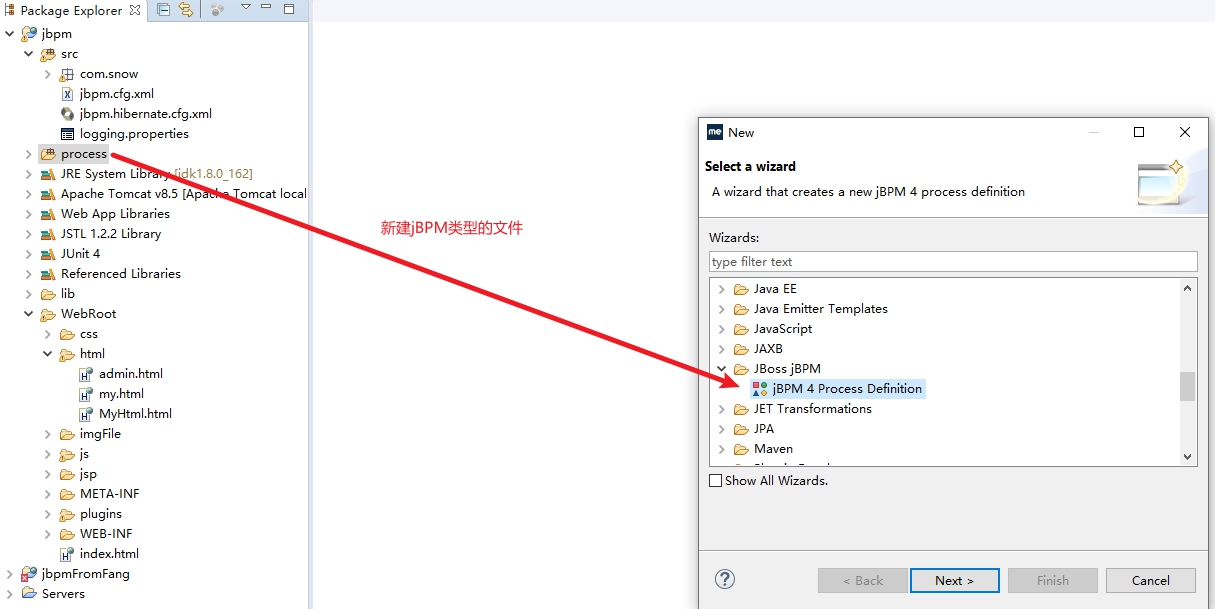

在上一步新建的文件夹里新建文件，如下：

建好后，打开 如下图所示：

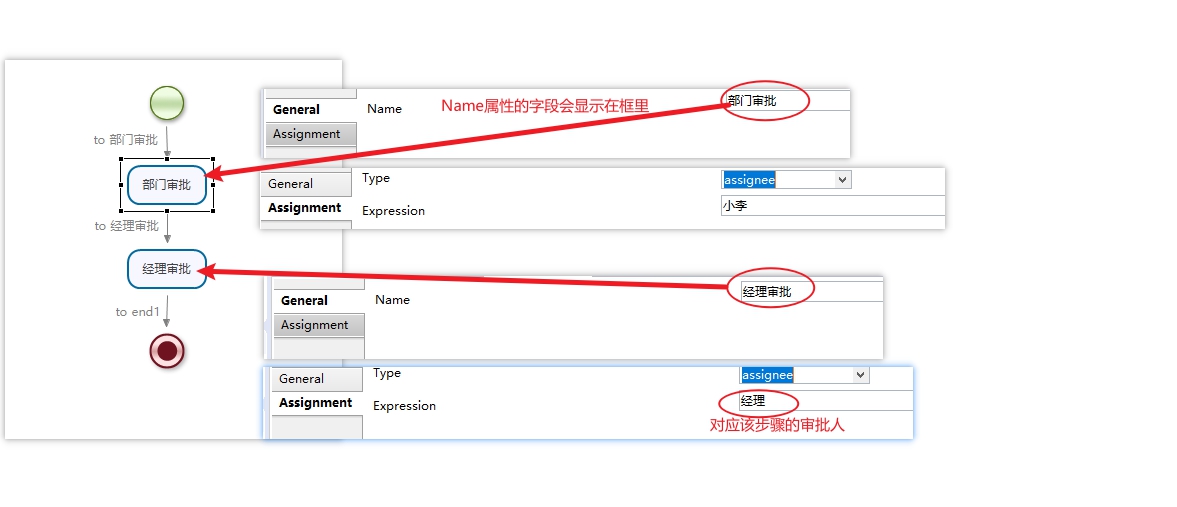

画个简单的 图：

上图简单的说明：

当上图的活动部署并启动（部署和启动下文再细说）后，活动先到达部门审批，此时，只有"小李"（画流程图时指定的部门审批人）能看见自己的任务列表有该任务，流程下一步的 "经理"在自己的任务列表里是看不见该任务的。

当"小李"办理了该任务后，该任务将不会在"小李"的任务列表显示，而此时"经理"的任务列表里就有了该任务了。

"小李"办理了该任务后，该流程结束，该任务将不会在任何人的任务列表显示。

6.1 ❄️❄️活动Activity / 节点Node

我们所用到的 活动 都在上图中了，下面介绍经常用到的活动的含义：

6.1.1 start 开始活动

代表流程的开始边界，一个流程有且只能有一个 start 活动。开始活动只能指定一个 Transition 。在流程实例启动后，会自动的使用这个唯一的 Transition 离开开始活动，到下一个活动。

6.1.2 end 结束活动

代表流程的结束边界，可以有多个，也可以没有。如果有多个，则达到任一个结束活动，整个流程就都结束了；如果没有，则到达最后面那个没有 Transition 的活动，流程就结束了。

6.1.3 task 任务活动

等待补充

6.1.4 decision 判断活动

等待补充

6.1.5 fork/join 分支/聚合活动

这是多个分支并行（同时）执行的，并且所有的分支 Execution 都到 join 活动后才向后执行。

展现在图中就是：task2、task3 和 task4 这三个任务都执行完毕，流程才继续往 task5 走。task2、task3 和 task4 中任意一个没有完成，任务都不会往下走。

注意： fork 和 join 是配合在一起使用的。

6.2 ❄️❄️流转 Transition / 连线 （单向箭头）

6.2.1 开始活动

开始活动中只能有一个 Transition 。

6.2.2 结束活动

结束活动中没有 Transition 。

6.2.3 其他活动

其他活动中都是可以有1个或者n个 Transition 。
