    前提知识

    1. 理解源ip，目的ip和Macip

    数据在以太网上传输，经过多个路由器，Mac地址多次封装解包是变化的(可以理解为数据的下一个主机地址)，而源ip，尤其是目的ip一般是不会改变。

    2. 端口号

    端口号 (port) 是传输层协议的内容：
    • 端口号是一个2字节16位的整数（uint16_t）;
    • 端口号用来标识一个进程, 告诉操作系统, 当前的这个数据要交给哪一个进程来处理;
    • 一个端口号只能被一个进程占用（标识一台主机进程的唯一性）

    理解：假设客户发送操作在终端应用为A，在另一台机器的服务器应用为B，A向B发送操作请求，本质上是不同机器之间进程间通信，请求数据经过封装，传递，解包后，B所在的操作系统将数据根据端口号，交给那个进程处理。

    同理，我们就能理解源端口号，就是发出数据的进程；目的端口号，处理数据的进程 。

    因此，IP地址 + 端口号能够标识网络上的唯一台主机的唯一一个进程;

    注意：

    1.一个进程可以有多个端口号绑定，但一个端口不能被多个进程绑定。

    2. pid是系统管理进程的唯一标识符，与端口号没有联系。

    同时，{IP地址 + 端口号}的模式被叫做套接字，网络通信用套接字的方法实现，网络编程，也可以被叫做套接字编程。

    3. 初识TCP，UDP协议

    首先我们来找找他们传输层上的这两协议



    这里我们只了解两协议的特点，具体我们后面再结合场景理解

    各自特点：

    TCP(Transmission Control Protocol 传输控制协议)

    • 传输层协议
    • 有连接（是否需要手动连接）——神似打电话
    • 可靠传输（对数据包检测，丢包重传等等）
    • 面向字节流（后面再提）

    UDP(User Datagram Protocol 用户数据报协议)

    • 传输层协议
    • 无连接（不用连接就可以发送）——神似发邮件
    • 不可靠传输（不关心是否丢包）
    • 面向数据报（后面再说）

    4. 网络字节序

    说到字节序，我们是否想到C语言中学过的大小端字节序，那个是数据在内存中的存储方式。（大小端可参见：整型，浮点型深刻理解【C语言】【整型 || 原，反，补码 || 浮点型 || 大小端字节序】_小端浮点数-CSDN博客）

    现在我们讨论的则是数据在向网络发送时，是从低字节向高地址发送（小端），还是从高字节向高地址发送（大端）。

    磁盘文件中的多字节数据相对于文件中的偏移地址也有大端小端之分, 网络数据流同样有大端小端之分 . 那么如何 定义网络数据流的地址 呢 ?
    • 发送主机通常将发送缓冲区中的数据按内存地址从低到高的顺序发出;
    • 接收主机把从网络上接到的字节依次保存在接收缓冲区中,也是按内存地址从低到高的顺序保存;
    • 因此,网络数据流的地址应这样规定:先发出的数据是低地址,后发出的数据是高地址.
    • TCP/IP协议规定,网络数据流应采用大端字节序,即低地址高字节.
    • 不管这台主机是大端机还是小端机, 都会按照这个TCP/IP规定的网络字节序来发送/接收数据;
    • 如果当前发送主机是小端, 就需要先将数据转成大端; 否则就忽略, 直接发送即可

    为使网络程序具有可移植性 , 使同样的C代码在大端和小端计算机上编译后都能正常运行,可以调用以下库函数做网络字节序和主机字节序的转换：
    （注：h是host 主机；n是network；l是32位下long（4byte）;s是16位的short(2byte)；
    意思是：以htonl（）为例，主机字节转网络字节序，返回数据。
    如果主机是小端字节序,这些函数将参数做相应的大小端转换然后返回;
    如果主机是大端字节序,这些 函数不做转换,将参数原封不动地返回。

    5. socket 编程

    首先我们先简单了解常用的三中套接字：

    1. 域用socket      (基于网络socket下的本地模式，类似于命名管道，可参见：进程通信知识基础【Linux】——下篇【命名管道，共享内存，信号量初识】-CSDN博客
    2. 原始socket     （一般用于一些工具制作——跳过传输层协议直接用于网络层，甚至数据链路层）
    3. 网络socket
    很明显上面是适用于三种不同的场景，理论上需要三套不同的接口，但linux选择只设计一套公用的接口，如下：
    1. // 创建 socket 文件描述符 (TCP/UDP, 客户端 + 服务器)
    2. int socket(int domain, int type, int protocol);
    3. // 绑定端口号 (TCP/UDP, 服务器)
    4. int bind(int socket, const struct sockaddr *address, socklen_t address_len);
    5. // 开始监听socket (TCP, 服务器)
    6. int listen(int socket, int backlog);
    7. // 接收请求 (TCP, 服务器)
    8. int accept(int socket, struct sockaddr* address, socklen_t* address_len);
    9. // 建立连接 (TCP, 客户端)
    10. int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);
    socket API 是一层抽象的网络编程接口 , 适用于各种底层网络协议 , 如 IPv4 、 IPv6, 以及后面要讲的 UNIX Domain Socket. 然而 , 各种网络协议的地址格式并不相同
    难道不会有冲突？有的，但解决了，这里我们来看这个参数类型—— sockaddr

    sockaddr类型

    头文件：

    一，基于udp协议编程

    1. socket——创建套接字

    socket本质是操作系统对 传输层的接口进行的封装。（sys证明来自系统的接口）

     返回值：文件描述符作为返回值

     domain: 设置套接字类型（网络通信，还是本地通信）

    type: 以 字节流方式发送；还是以 数据报形式

    protocol: 一般根据前两参数就决定好了，设置为0即可。

    2. bind——将套接字强绑定

    （1. bind
    1. // 绑定端口号 (TCP/UDP, 服务器)
    2. int bind(int socket, const struct sockaddr *address, socklen_t address_len);

    需要区别C++11中std::bind，后者是C++11的包装器，用于函数参数管理。这里的是三种socket通信绑定套接字的通用接口，下面是实例：

    sockaddr_in结构体头文件

    1.         // 2.让操作系统将该进程与我们的套接字进行强绑定，以便内核中我们信息的获取
    2.         struct sockaddr_in local;
    3.         // 全0填充,可以用memset，bzero
    4.         bzero(&local, sizeof bzero);
    5.         local.sin_family = AF_INET; // 设置通信类型
    6.         // 服务器的ID和端口未来是要将数据发送到网络中，数据就需要修改为大端。
    7.         local.sin_port = htons(_port);
    8.         // 对IP地址补充：
    9.         // 常见的是"192.234.222.111"——点分十进制字符串风格的IP地址，目的：用户方便观察
    10.         // 分成四个领域，每个领域都是[0~255],也就是2^8,1字节，所以IP,4字节可以完全表示
    11.         // 如果网络以上面字符串形式传输就是15字节，所以需要15字节 <-> 4字节（网络）
    12.         local.sin_addr.s_addr =  inet_addr(_id.c_str()); //4字节的ID也需要修改
    13.
    14.         if (bind(socket_, (sockaddr*)&local, sizeof local) < 0)
    15.         {
    16.             Logmessage(FATIL, "%d:%s\n", errno, strerror(errno));
    17.         }

    如果绑定成功，接下来主机就从可以从该套接字中接收数据。

    常见的网络转换数据接口，具体用法问AI

    man inet_addr

    3. recvfrom——接受数据

    参数解析：

    • sockfd: 创建完的套接字返回文件标识符——还是遵从一切为文件
    • buf, len ：信息缓冲区
    • flags : 默认为0，为阻塞方式接受信息
    • src_addr, addrlen ：一个输出型参数，收集发送者套接字（IP + 端口）。
    • return :  返回发送者发送字节数。
    • sockaddr*, socklen_t* ：两类型是输出式参数，用于记录发送方套接字

    4. sendto——发出信息

    需要注意的是socklen_t类型，需要

    使用例子请看下面：

    功能：一个客户端，一个服务器，在同一台机器上通过IP：127.0.0.1来实现互相数据发送。

    1.         //服务器启动
    2.         int start()
    3.         {
    4.         char buf[1024];
    5.         while (1)
    6.         {
    7.             //1.接受信息
    8.             struct sockaddr_in peer;
    9.             bzero(&peer, sizeof peer);
    10.             socklen_t len = sizeof peer;
    11.             ssize_t s_len = recvfrom(socket_, buf, (sizeof buf) - 1, 0, (struct
    12.             sockaddr*)&peer, &len);
    13.             if (s_len > 0)
    14.             {
    15.                 buf[s_len] = 0; // 协议分析，这里我们先不说
    16.                 //解析发送目标
    17.                 uint16_t send_port = ntohs(peer.sin_port);
    18.                 std::string send_id = inet_ntoa(peer.sin_addr);
    19.                 printf("发送方 id:[%s] port:[%d]:%s\n",send_id.c_str(), send_port, buf);
    20.             }
    21.             //2.分析信息
    22.
    23.             //3.发出信息,我们选择发送回
    24.             sendto(socket_, buf, sizeof buf, 0, (struct sockaddr*)&peer, len);
    25.             }
    26.         }

    （详细代码链接，我将放到文章末尾）

     遇到的问题

    （1. 云服务器中以及无法分配IP问题

    答：我们使用云服务器进行代码学习时，自己无法分配除127.0.0.1的IP，即使是自己的云服务器IP，因为是供应商提供的虚拟IP，所以云服务器就不允许分配其他IP。

    （2. IP：127.0.0.1更深层次的认识

    答：为什么可以使用127.0.0.1 IP，因为这是一个本地环回的IP，在这个IP下数据经过本地协议栈后不会进入网络，而是直接从栈底回到操作系统，同时这也是适合本地网络服务测试，如果接入网络通信，没有接通则大概率是网络的原因。

    （3. 关于服务端bind的优化

     答：首先我们完善一下从上面代码对bind的认识

     修改方法：在添加IP地址时，将IP修改为任意IP即可。

    宏 ： INADDR_ANY  本质上就是0

    关于在Windows下使用客户端

            上面创建的客户端都是linux下的客户端，如果我们想在Windows下使用， -phread这个第三方库就用不了，而客户端就要更改源码库，使用window的网络套接字接口，但好在几乎类似，最后在VS本地运行即可。

    自己实现的类一定要进行备注使用方法，返回值类型，以免代码复用时，出现返回值类型问题！！（别问我为啥要单独写一行，因为在转类型时，转错了，一直段错误，人都傻了，结果后面发现，原来是自己实现类的用法忘记了，害，一个早上的教训啊）

    源码

    下面的源码介绍：cline端：基于多线程将送，收消息分离； service端：不绑定特定IP，实现接收，并回发消息。

    udb_socket简单聊天室源码：NetworkProgramming · 逆光/Linux - 码云 - 开源中国 (gitee.com)

    二，基于tcp协议编程

    1. listen——服务端监听



    功能：listen接口是用于创建一个被动的套接字，用于监听传入的连接请求的接口。当一个套接字调用listen接口后，它将开始接受传入的连接请求，并将这些请求排队，等待被接受或拒绝。（就像一个饭店的外面的拉客人）

    sockfd：监听用的套接字

    backlog: 指定在拒绝新连接之前，操作系统可以排队等待的最大连接数量。

    返回值：0成功，-1失败。

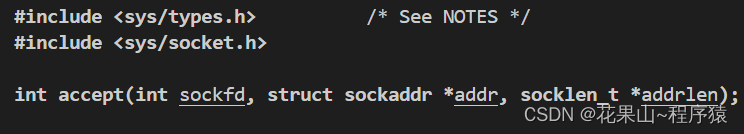

    2. accept——服务端接收

    功能：accept()函数会在sockfd套接字上接受一个传入的连接请求（阻塞式接收），并返回一个新的套接字描述符，用于和客户端进行通信。同时，addr和addrlen参数会被填充上客户端的地址信息。

    1.         //1. 接受请求
    2.         struct sockaddr_in send_;  //请求方信息
    3.         bzero(&send_, sizeof send_);
    4.         socklen_t len = sizeof send_;
    5.         // accept会等待请求方申请，会处于阻塞状态
    6.         int actual_socket = accept(listen_socket_, (sockaddr*)&send_, &len);
    7.         if ( actual_socket < 0 )
    8.         {
    9.             Logmessage(FATIL, "accept fail%d %s", errno, strerror(errno));
    10.             continue;
    11.         }

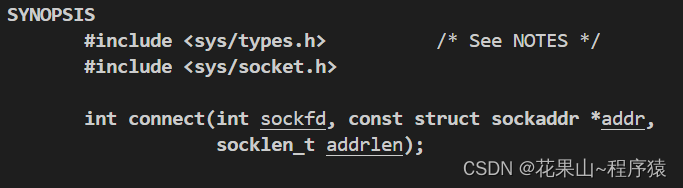

    3. connect——客户端请求

    在调用 connect() 函数后，系统会尝试连接到指定的服务器地址。（多客户端向服务端进行连接）

    成功，返回值为0；如果连接失败，返回值为-1，并且可以通过 errno 变量获取具体的错误信息。

    1.      // 1.保留目标信息
    2.     struct sockaddr_in goal_service;
    3.     bzero(&goal_service, sizeof goal_service);
    4.     goal_service.sin_family = AF_INET;
    5.     goal_service.sin_port = htons(atoi(args[2]));
    6.     goal_service.sin_addr.s_addr = inet_addr(args[1]);
    7.     // 2.建立连接
    8.     if (connect(cline_socket, (sockaddr*)&goal_service, sizeof goal_service) < 0)
    9.     {
    10.         Logmessage(FATIL, "cline connect fail %d %s", errno, strerror(errno));
    11.         exit(1);
    12.     }

    4. send & recev

    功能： send()函数将数据从buf缓冲区发送到已连接的套接字或者未连接的套接字(后者的UDP多用sendto)

    • sockfd：要发送数据的套接字描述符。
    • flags：传递给send()函数的标志参数，通常为0
    • 返回值：成功，返回字节数；失败，-1

    功能：recv()函数会阻塞程序，直到接收到足够的数据或发生错误。

    sockfd：指定要接收数据的套接字描述符。

    flags：指定接收数据的附加选项，通常为0。

    返回值：成功，字节数；0，连接关闭；异常，-1。

    三，基于TCP协议实现的线程池的服务端对客户端进行相互通信小项目

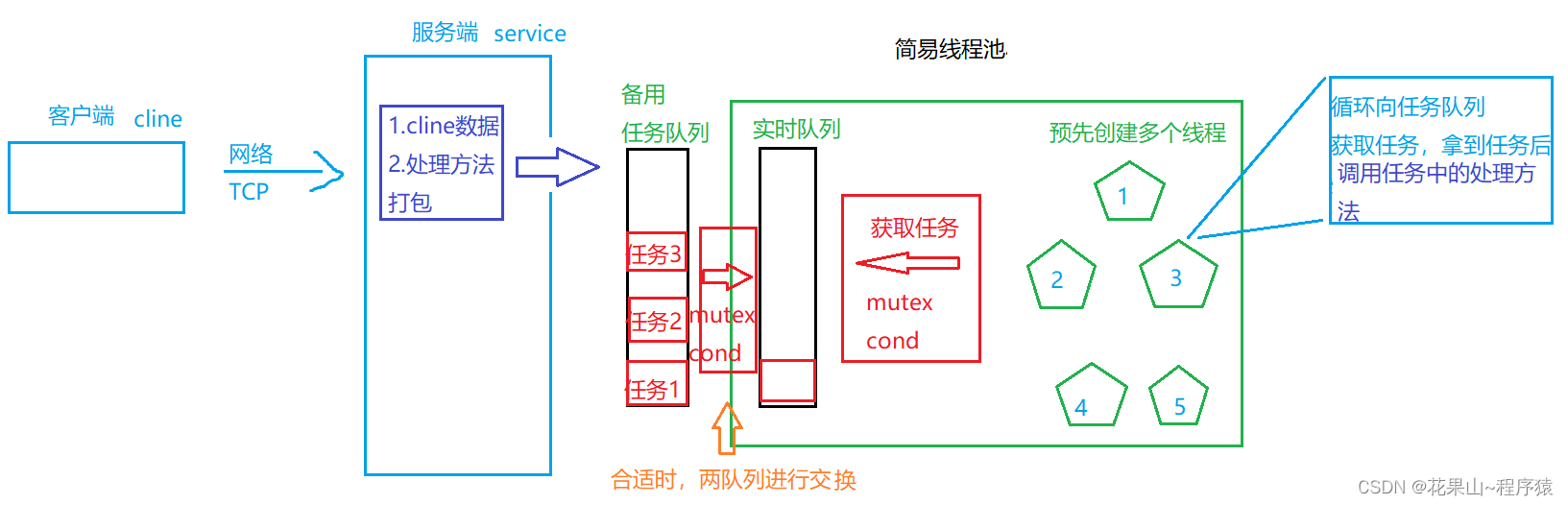

    结构图一览

    我的体会，客户端以及服务端的设计，在UDP设计中基本已经写过了，TCP只是有一些小改动；然后就是线程池也是直接使用了，前面我们所写的线程池小项目，总体来说考验我们的代码整合能力吧。

    源码

    线程池小项目：Tcp_NetworkProgramming · 逆光/Linux - 码云 - 开源中国 (gitee.com)

    有人会说，万一我不想用线程池来实现服务端处理客户端的请求呢？而是使用一些比较小型的呢？答：有，而且不止几种

    首先我们为什么要用线程池这个结构？

    答: 服务端不能一次只接受一个客户端的请求，所以需要其他结构(子进程或多线程)来满足客户端的服务，主线程只要接收请求，分配任务即可。

    服务端处理客户端请求方法——由简到密

    1. 单进程处理

    1.        void start()
    2.         {
    3.         signal(SIGCHLD, SIG_IGN);
    4.         //循环接受信息
    5.         while (1)
    6.         {
    7.         //1. 接受请求
    8.         struct sockaddr_in send_;  //请求方信息
    9.         bzero(&send_, sizeof send_);
    10.         socklen_t len = sizeof send_;
    11.         // accept会等待请求方申请，会处于阻塞状态
    12.         int actual_socket = accept(listen_socket_, (sockaddr*)&send_, &len);
    13.         if ( actual_socket < 0 )
    14.         {
    15.             Logmessage(FATIL, "accept fail%d %s", errno, strerror(errno));
    16.             continue;
    17.         }
    18.         // 连接成功
    19.         std::string send_ip = inet_ntoa(send_.sin_addr);
    20.         uint16_t send_port = ntohs(send_.sin_port);
    21.         Logmessage(NOWAIN, "连接成功,客户端为 ip:%s 端口号：%d", send_ip.c_str(), send_port);
    22.
    23.         // (1.0)服务器处理信息——单进程版本
    24.         // //2. 分析处理数据
    25.         server_dispose(actual_socket, send_ip, send_port);

      缺点：无法满足服务器多客户端连接

    2. 子进程处理

    1.         // 连接成功
    2.         std::string send_ip = inet_ntoa(send_.sin_addr);
    3.         uint16_t send_port = ntohs(send_.sin_port);
    4.         Logmessage(NOWAIN, "连接成功,客户端为 ip:%s 端口号：%d", send_ip.c_str(), send_port);
    5.
    6.         // (2.0) 优化——子进程版本
    7.         pid_t pd = fork();
    8.         if (pd == 0)
    9.         {
    10.             //2. 分析处理数据
    11.             close(listen_socket_); //子进程拷贝一份父进程的文件描述服表
    12.             server_dispose(actual_socket, send_ip, send_port);
    13.             exit(0);
    14.         }
    15.         close(actual_socket); // 子进程里保留了该文件描述符，父进程已经不需要了
    16.         // 按照曾经的理解，现在应该让父进程进行等待子进程，但多少都存在些问题。
    17.         // 1. waitpid阻塞式等待，不就跟单线程一样？
    18.         // 2. 非阻塞式等待，需要构建子进程管理结构比较麻烦，而且我们不需要关心子进程的返回情况。
    19.         // 因此我们可以采用信号知识，忽略子进程返回。
    20.         // 操作细则：在service启动时 signal(SIGCHLD, SIG_IGN);

    2.1. 孙子进程处理

    1.         // 连接成功
    2.         std::string send_ip = inet_ntoa(send_.sin_addr);
    3.         uint16_t send_port = ntohs(send_.sin_port);
    4.         Logmessage(NOWAIN, "连接成功,客户端为 ip:%s 端口号：%d", send_ip.c_str(), send_port);
    5.
    6.         // (2.1) ———— 子进程退出，孙子进程让1接管
    7.         pid_t pd = fork();
    8.         if (pd == 0)
    9.         {
    10.             //2. 分析处理数据
    11.             close(listen_socket_); //子进程拷贝一份父进程的文件描述服表
    12.             if (fork() > 0) exit(0); // 孙子进程变成孤儿进程，让bash接管
    13.             server_dispose(actual_socket, send_ip, send_port);
    14.             exit(0);
    15.         }
    16.         waitpid(pd, nullptr, 0); // 子进程进入立马退出，父进程几乎不阻塞等待

    缺点：虽然满足了服务端可以同时满足多个客户端连接，但是进程的创建会比较大的开销 。

    3. 多线程处理

    1.
    2.     static void* pth_service(void* args)
    3.     {
    4.         PthreadData* data = static_cast(args);
    5.         // 进来先剥离线程，这样主线程不用等待返回
    6.         pthread_detach(pthread_self());
    7.         server_dispose(data->_actual_socket, data->_ip, data->_port);
    8.         close(data->_actual_socket);
    9.         delete data;
    10.         return nullptr;
    11.     }
    12.
    13.         .....
    14.         .....
    15.         // 连接成功
    16.         std::string send_ip = inet_ntoa(send_.sin_addr);
    17.         uint16_t send_port = ntohs(send_.sin_port);
    18.         Logmessage(NOWAIN, "连接成功,客户端为 ip:%s 端口号：%d", send_ip.c_str(), send_port);
    19.
    20.         // (3.0) ———— 多线程版本
    21.         pthread_t it = -1;  // 线程的标识号先默认为1，后面在设置。
    22.         PthreadData* data =  new PthreadData;
    23.         data->_ip = send_ip;
    24.         data->_port = send_port;
    25.         data->_actual_socket = actual_socket;
    26.         pthread_create(&it, nullptr, pth_service, (void*)data);

    缺点：1. 没有设置最大线程数，在高压情况下有可能会导致service服务崩溃。2. 短时间内大量请求，线程开辟消耗比较大的资源。

    4. 线程池处理

    1.           // 连接成功
    2.         std::string send_ip = inet_ntoa(send_.sin_addr);
    3.         uint16_t send_port = ntohs(send_.sin_port);
    4.         Logmessage(NOWAIN, "连接成功,客户端为 ip:%s 端口号：%d", send_ip.c_str(), send_port);
    5.
    6.         // (4.0) ———— 启用线程池
    7.         // 让线程来进行对网络端的信息进行处理
    8.         Task_add* task = new Task_add(actual_socket, send_port, send_ip);
    9.         _thr_pool->push(task);
    10.
    11.         // 交换策略：服务端未被占满时，来一条就交换任务队列
    12.         if (_thr_pool->Get_queue_task_size() == 0
    13.         && _thr_pool->Get_queue_task_reserver_size() != 0)
    14.         {
    15.         _thr_pool->swap_queue();
    16.         }

    功能基本上没什么问题了，但我们在客户端处理逻辑上是循环，意味着该线程不会退出，也就是长连接。意味着，客户端的最大连接数就是线程池的数量，如果客户端逻辑是短连接，就不会出现线程池一直占满的情况了。

    以上的编程是我们在应用层使用的编码，往后我们将向下深入理解网络理解。

    下期：TCP协议原理

    结语

       本小节就到这里了，感谢小伙伴的浏览，如果有什么建议，欢迎在评论区评论，如果给小伙伴带来一些收获请留下你的小赞，你的点赞和关注将会成为博主创作的动力

  • 相关阅读:
    Linux 静态ip设置
    数组元素的目标和
    力扣 -- 516. 最长回文子序列
    PTA-sql补题（3）
    路由重分布的概念与配置
    网络安全笔记-业务安全
    新大陆！阿里 P9 整理出：Java 架构师“成长笔记”共计 23 版块
    【数据结构】堆综合的运用
    对表单的操作说明》
    解耦、异步、削峰是什么
  • 原文地址：https://blog.csdn.net/qq_72112924/article/details/136809983
