路由表
路由器的转发原理：当一个数据包进入路由器，路由器将基于数据包中的
目标IP地址查看本地的
路由表
。如果路由表中存在记录，则将
无条件
按照
路由表记录执行；如果没有记录，则将该数据包直接丢弃。

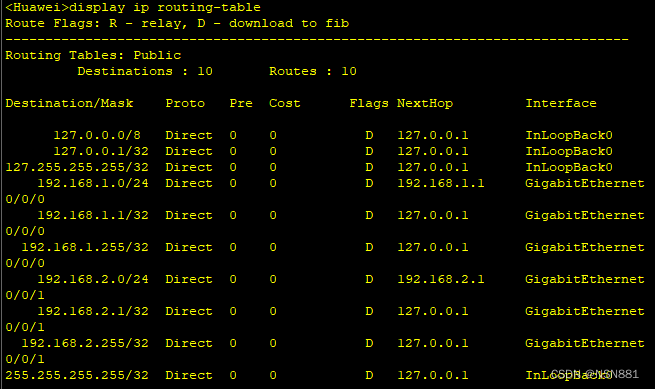

display ip routing-table --- 查看IP路由表
Destination/Mask --- 目标网段/掩码
Proto --- 协议/类型 ---- Direct --- 直连路由 --- 描述直连网段的
路由信息 --- 路由器直接连接网线形成的网段
直连路由可以自动生成 --- 1，接口必须配置IP地址；2，接口双UP
NextHop --- 下一跳 --- 数据到达目标网段下一个经过的路由器的入接
口的IP地址
Interface --- 出接口 --- 数据流出的接口
路由器和路由器之间的链 --- 骨干链路（总线链路）
静态路由：由网络管理员手工添加的路由条目
动态路由：所有路由器上运行相同的路由协议，之后，通过路由器之间的
沟通，协商最终计算生成路由条目。
[r1]ip route-static 192.168.3.0 24 192.168.2.2 --- 添加静态路由
Pre --- 优先级 --- 当多条路由条目的目标网段相同时，仅加载优先级
最高的路由条目到路由表中。 --- 数值越大，优先级反而越低 0-255 --- 华为设备默认静态
路由的优先级为60，直连路由的优先为0。
[r1]ip route-static 192.168.3.0 24 GigabitEthernet 0/0/1 192.168.2.2 --- 增加出接口添加静态路由
ar1的路由表
无法ping通2.2与3.0网段
ar1没有3.0网段的信息，因此无法ping通，到达R1后直接丢弃
ping不通2.2是因为pc1可以到2.2，但是2.2无法返回（通信是双方的），ar2没有1.0网段的路由，因此返回时，在R2直接丢弃
不需要递归查找
添加出接口信息添加静态路由的方法flags中RD会变为R、
TTL值只能避免路由环路，不能解决路由环路，下一次一个数据包如果再次去往会环路的路线仍会环路
TTL --- 64 128 255（一般分为三种）
配置全网可达
看广播域，划分网段，配置ip，配置路由
ar1配置静态路由4.0 5.0 6.0网段
4.0网段有两条路可走，走经过路由器转发次数少的，避免路由环路，提高效率
配置 6.0 网段静态路由时，两条路都可以走
1，负载均衡：当路由器访问同一个目标网段，具有多条开销相似的路径
时，可以让设备将流量进行拆分，分别从多条路径同时传输。可以起到叠
加带宽的效果。
2，环回接口：路由器配置的虚拟接口，一般用于虚拟实验而不受设备的
限制。
[r1]interface LoopBack ?
<0-1023> LoopBack interface number ---- 环回接口可以创建
1024个
[r1]interface LoopBack 0 --- 创建环回接口
[r1-LoopBack0]
[r1]ping -a 192.168.1.1 192.168.4.1 --- 指定发送Ping包中的源IP地
址
添加路由
可以ping通
3，手工汇总：当路由器可以访问多个连续的子网时，若均通过相同的下
一跳，可以将这些网段进行汇总计算，之后仅编辑到达汇总网段的路由信
息即可，以达到减少路由条目数量，提高转发效率的目的。
192.168.00000001.0/24
192.168.00000010.0/24
192.168.0.0/22
路由汇总
仍能通信
4，路由黑洞：在汇总中，包含网络内实际不存在的网段时，肯能会产生
流量有去无回的现象，造成链路资源的浪费。
192.168.0.0/22
192.168.0.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24
合理的子网划分和汇总可以减少路由黑洞的产生。
5，缺省路由：一条不指定目标的路由条目。查表时，若本地路由均未匹
配，则将匹配缺省路由。
路由黑洞和缺省路由相遇将100%出环
[r1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2
黑洞与缺省路由相遇，就会出环
6，空接口路由：防止路由黑洞和缺省路由相遇成环，在黑洞路由器上配
置一条到达汇总网段指向空接口的路由条目。
1，路由表的匹配原则：最长匹配原则（精确匹配原则）（掩码最长）
2，null 0：如果一条路由的出接口设置为空接口，则将匹配到的数
据包直接丢弃。
[r1]ip route-static 192.168.0.0 22 NULL 0
7，浮动静态路由：通过修改静态路由的默认优先级，实现静态路由的备
份效果。
[r2]ip route-static 192.168.1.0 24 21.0.0.1 preference 80
[r1-GigabitEthernet0/0/0]shutdown --- 手工关闭接口
[r1-GigabitEthernet0/0/0]undo shutdown --- 重新开启接口
