使用PWM实现呼吸灯功能

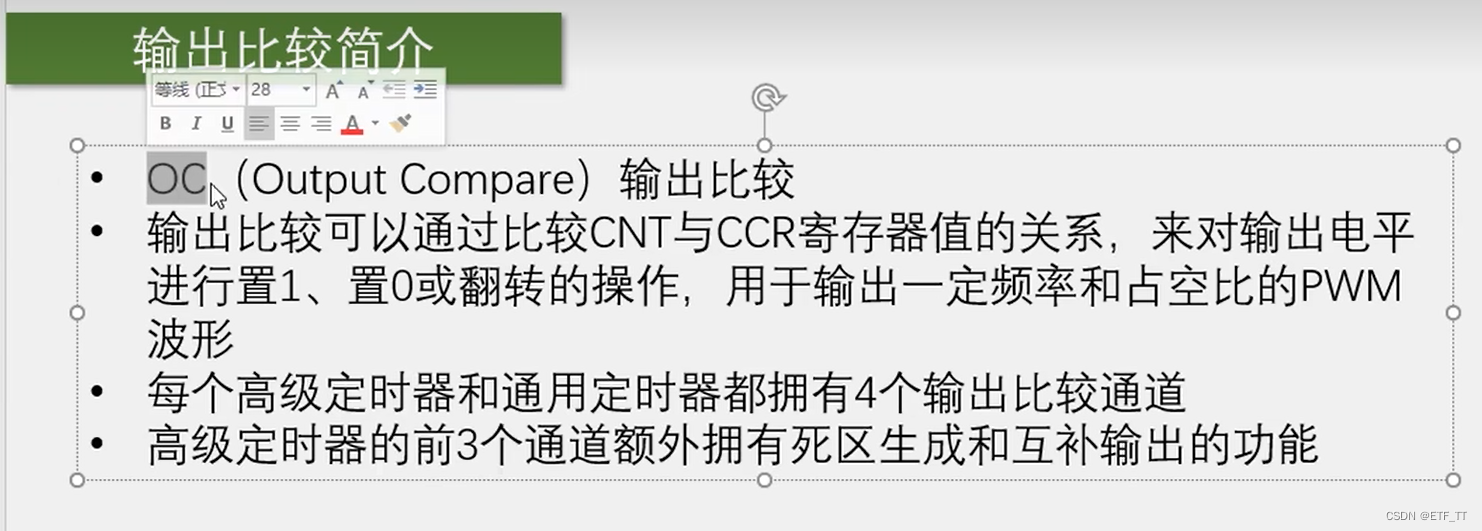

CC表示的意思位捕获比较，CCR表示的是捕获比较寄存器

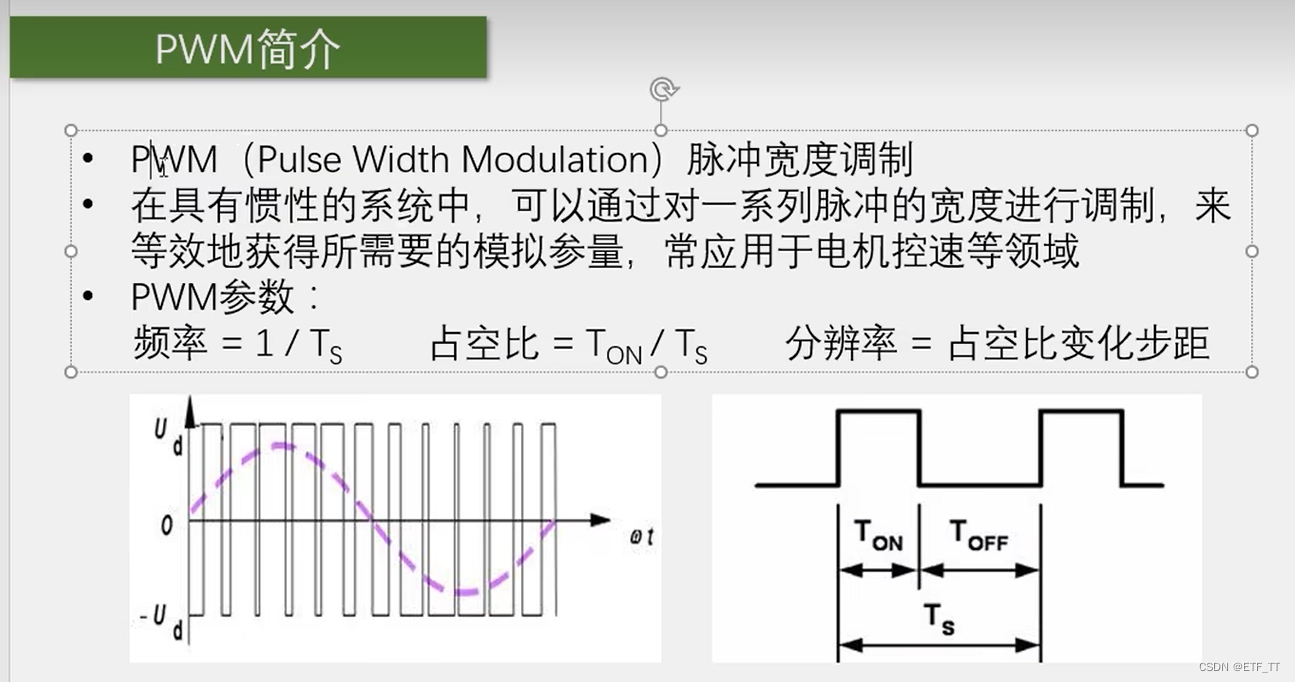

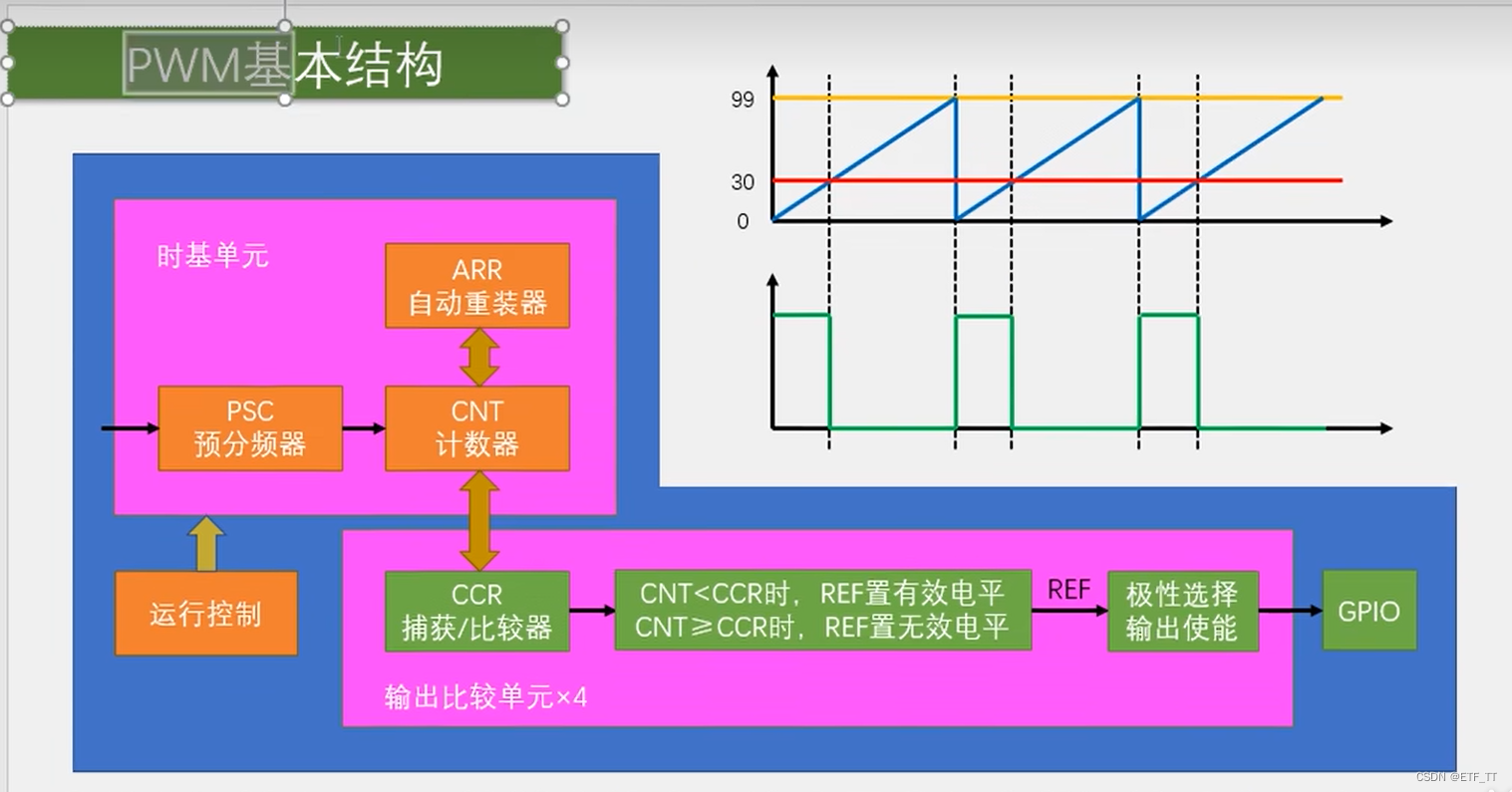

占空比等效于PWM模拟出来的电压的多少，占空比越大等效出的模拟电压越趋近于高电平，占空比越小等效出来的模拟电压越趋近于低电平，分辨率表示的是占空比变化的精细程度，按照实际项目的需求使用PWM波形可以在数字系统等效输出模拟量，可以实现LED控制亮度和控制电机的速度等操作

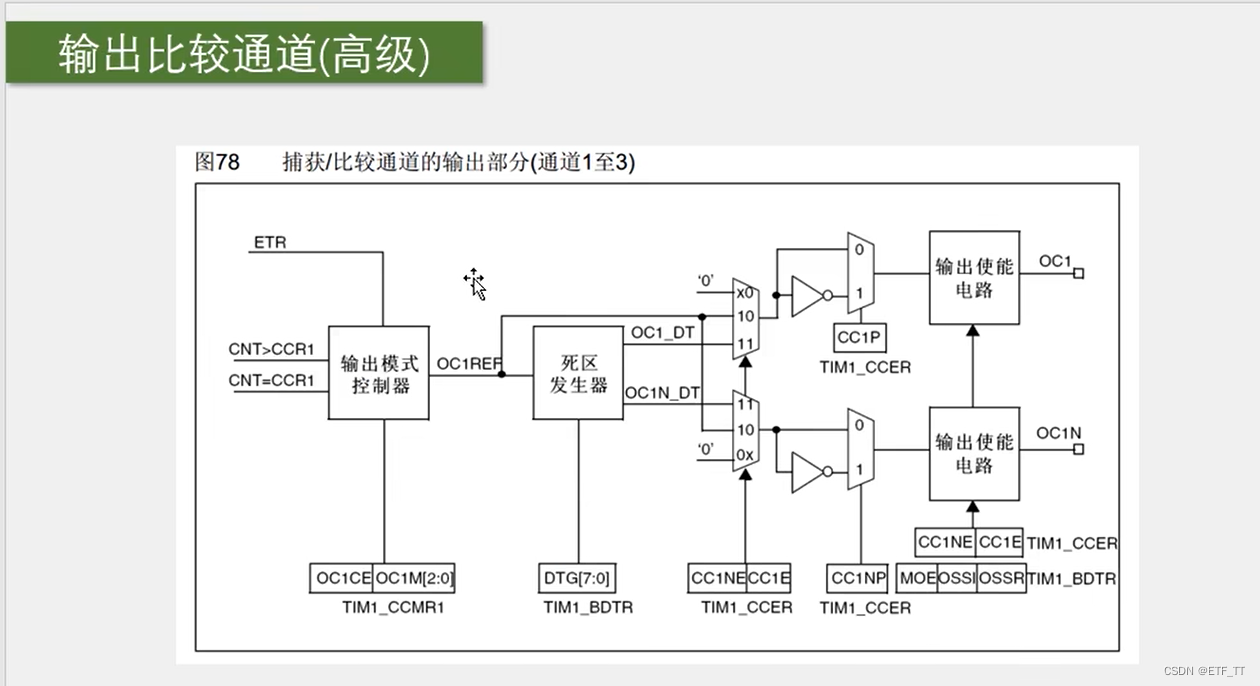

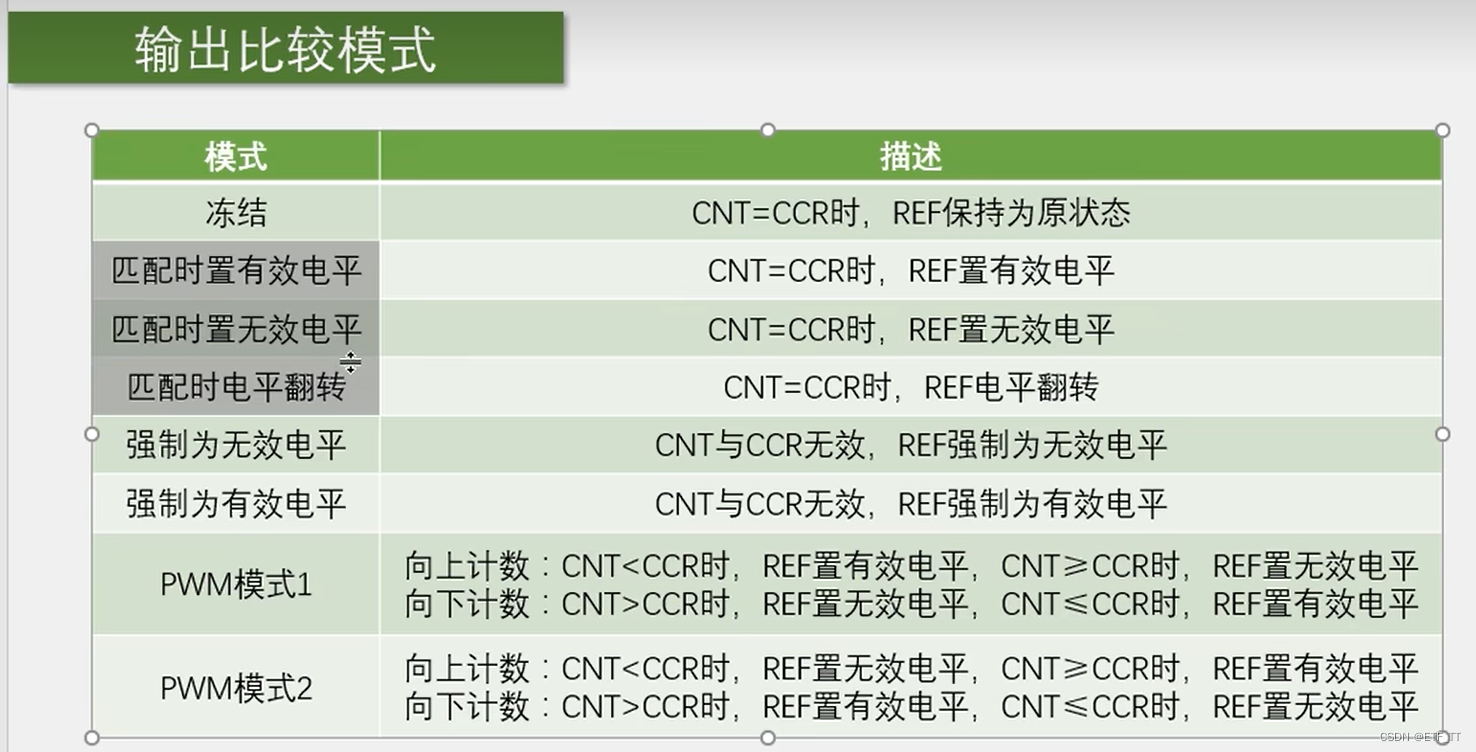

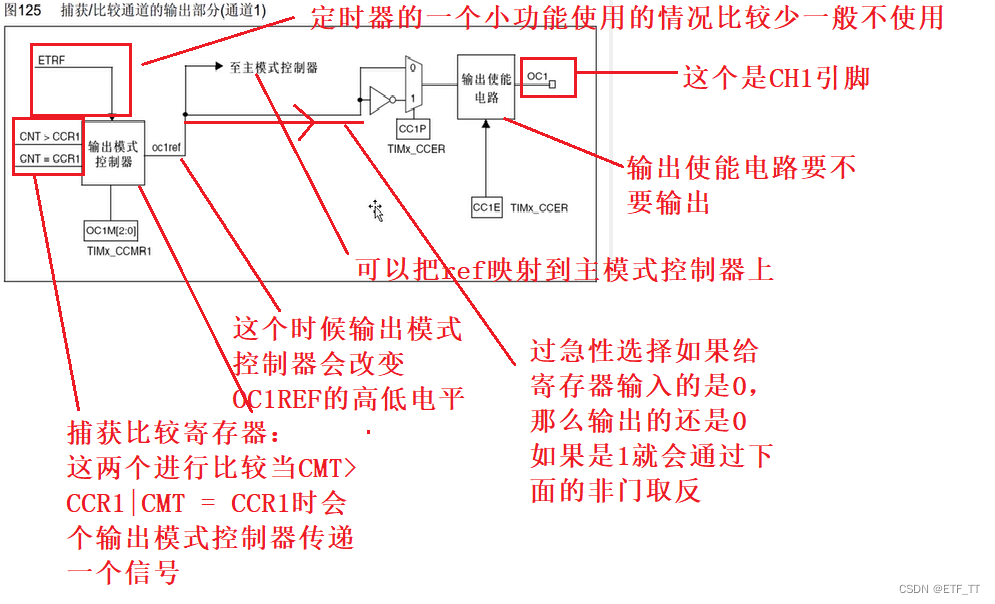

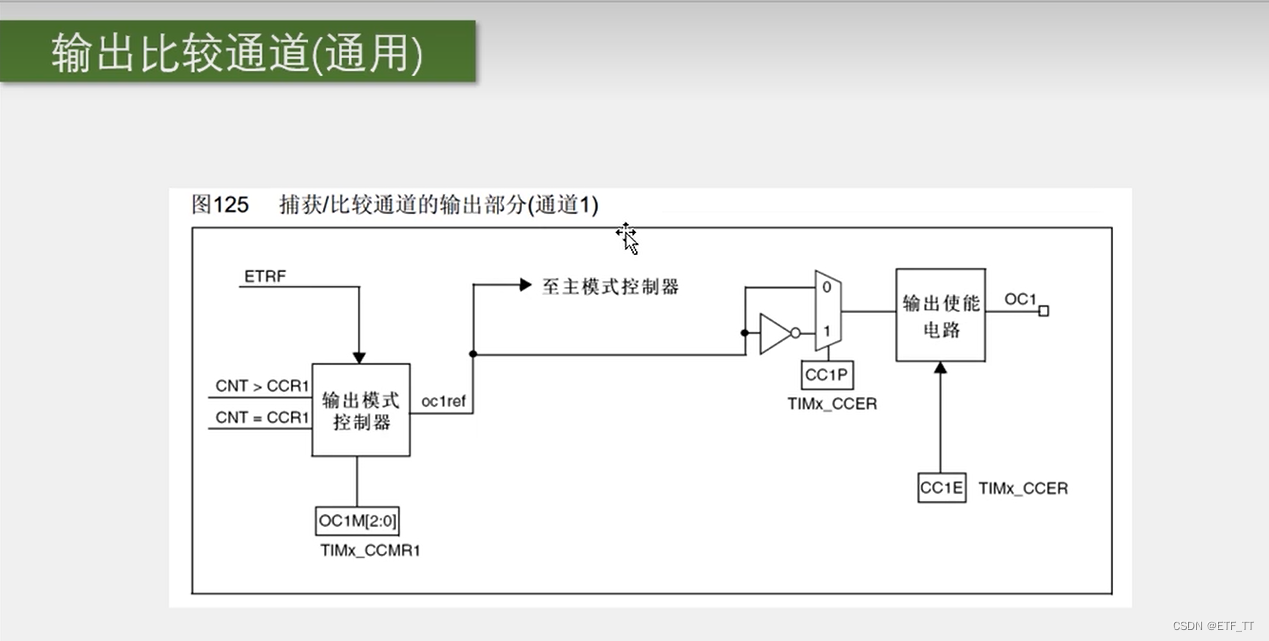

输出模式控制器是如何工作的

可以理解为：配置有效的电平就是设置高电平，配置无效的电平就是设置的低电平

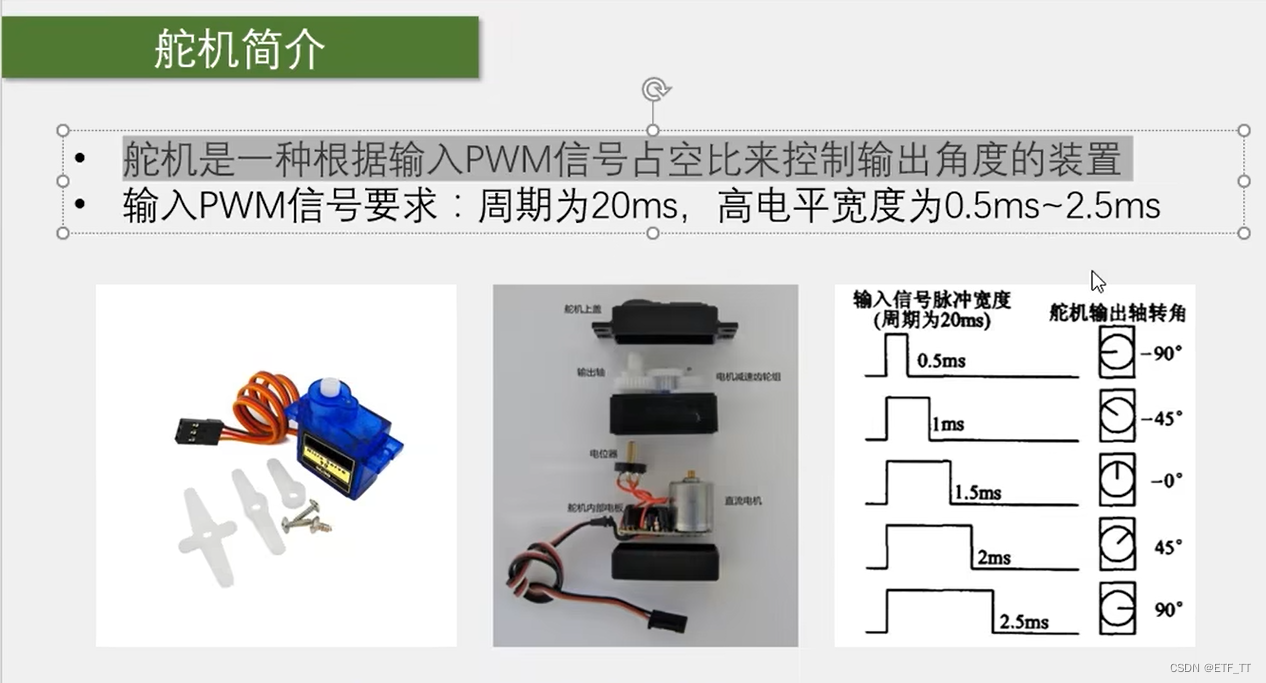

舵机简介

电机驱动模块的硬件电路

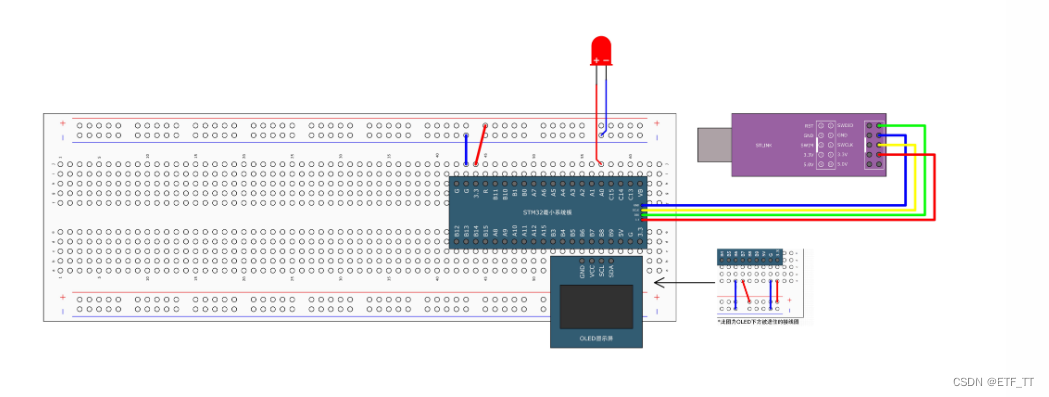

接线图：PWM驱动呼吸灯

// 配置输出比较模块

//第一个参数的意思是选择定时器，第二个参数的意思是配置结构体

void TIM_OC1Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC2Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC3Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);
void TIM_OC4Init(TIM_TypeDef* TIMx, TIM_OCInitTypeDef* TIM_OCInitStruct);

void TIM_OCStructInit(TIM_OCInitTypeDef* TIM_OCInitStruct); // 给输出比较结构体赋值一个默认值

// 配置强制输出模式

void TIM_ForcedOC1Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC2Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC3Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);
void TIM_ForcedOC4Config(TIM_TypeDef* TIMx, uint16_t TIM_ForcedAction);

//配置CCR寄存器的预装功能

void TIM_CCPreloadControl(TIM_TypeDef* TIMx, FunctionalState NewState);
void TIM_OC1PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC2PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC3PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);
void TIM_OC4PreloadConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPreload);

// 配置快速使能

void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);

这个不是重点内容

void TIM_OC1FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC2FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC3FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);
void TIM_OC4FastConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCFast);

// 单独设置输出比较的极性

void TIM_OC1PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC1NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC2PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC2NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC3PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);
void TIM_OC3NPolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCNPolarity);
void TIM_OC4PolarityConfig(TIM_TypeDef* TIMx, uint16_t TIM_OCPolarity);

// 单独修改使能输出参数

void TIM_CCxCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCx);
void TIM_CCxNCmd(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_CCxN);

// 选择输出比较模式

void TIM_SelectOCxM(TIM_TypeDef* TIMx, uint16_t TIM_Channel, uint16_t TIM_OCMode);

**// 单独更改CCR寄存器值的函数，比较重要**

void TIM_SetCompare1(TIM_TypeDef* TIMx, uint16_t Compare1);
void TIM_SetCompare2(TIM_TypeDef* TIMx, uint16_t Compare2);
void TIM_SetCompare3(TIM_TypeDef* TIMx, uint16_t Compare3);
void TIM_SetCompare4(TIM_TypeDef* TIMx, uint16_t Compare4);

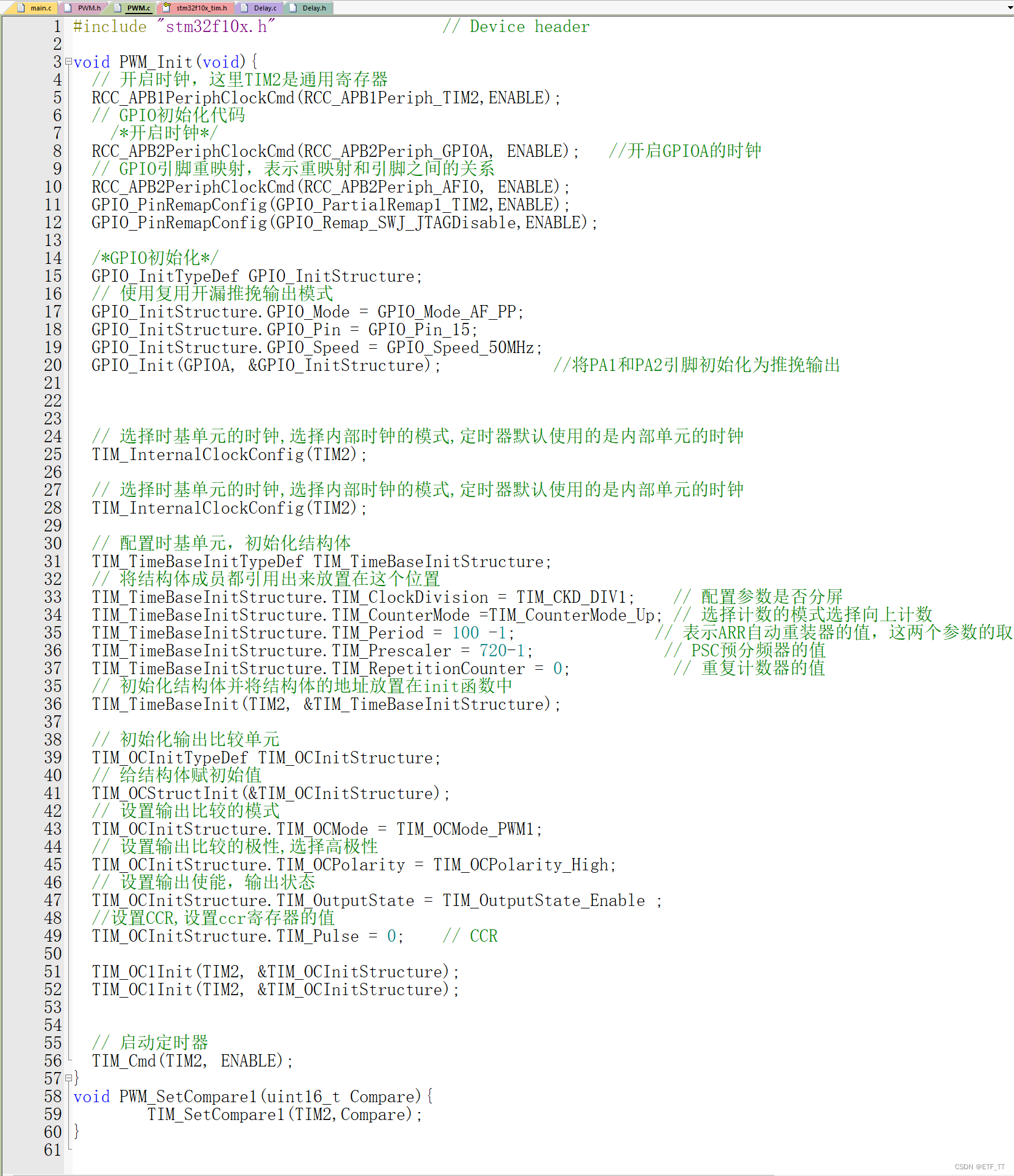

PWM的C语言文件

使用PWM实现呼吸灯的效果

#include "stm32f10x.h"                  // Device header

void PWM_Init(void){
  // 开启时钟，这里TIM2是通用寄存器
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
	// GPIO初始化代码
		/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA的时钟
	// GPIO引脚重映射，表示重映射和引脚之间的关系
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2,ENABLE);
	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	// 使用复用开漏推挽输出模式
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA1和PA2引脚初始化为推挽输出



	// 选择时基单元的时钟,选择内部时钟的模式,定时器默认使用的是内部单元的时钟
	TIM_InternalClockConfig(TIM2);

	// 配置时基单元，初始化结构体
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	// 将结构体成员都引用出来放置在这个位置
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;    // 配置参数是否分屏
	TIM_TimeBaseInitStructure.TIM_CounterMode =TIM_CounterMode_Up; // 选择计数的模式选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 -1;               // 表示ARR自动重装器的值，这两个参数的取值都要在0-65535之间
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720-1;              // PSC预分频器的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;           // 重复计数器的值
	// 初始化结构体并将结构体的地址放置在init函数中
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

  // 初始化输出比较单元
	TIM_OCInitTypeDef TIM_OCInitStructure;
	// 给结构体赋初始值
	TIM_OCStructInit(&TIM_OCInitStructure);
  // 设置输出比较的模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
  // 设置输出比较的极性,选择高极性
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	// 设置输出使能，输出状态
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable ;
	//设置CCR,设置ccr寄存器的值
	TIM_OCInitStructure.TIM_Pulse = 0;    // CCR

	TIM_OC1Init(TIM2, &TIM_OCInitStructure);


	// 启动定时器
	TIM_Cmd(TIM2, ENABLE);
}
void PWM_SetCompare1(uint16_t Compare){
        TIM_SetCompare1(TIM2,Compare);
}

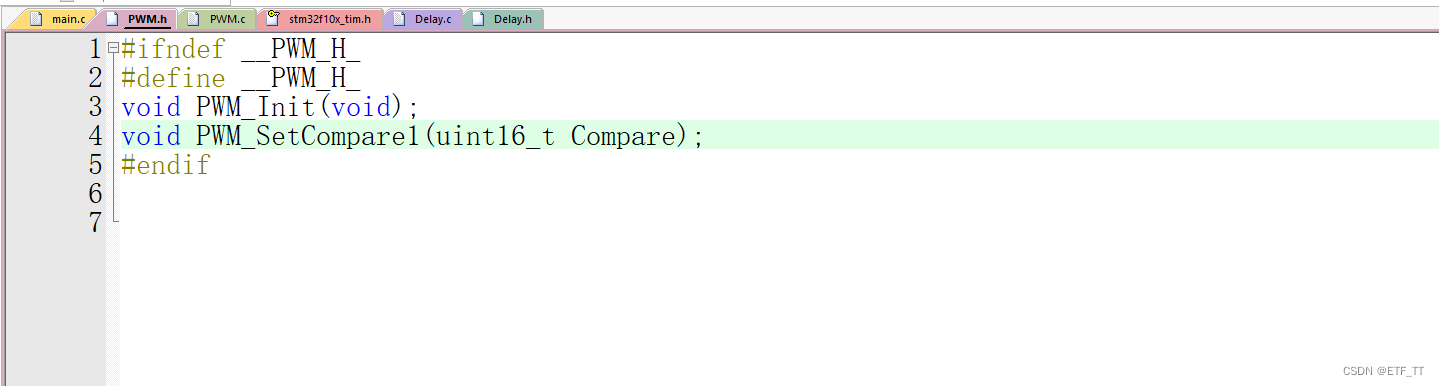

PWM头文件

#ifndef __PWM_H_
#define __PWM_H_
void PWM_Init(void);
void PWM_SetCompare1(uint16_t Compare);
#endif

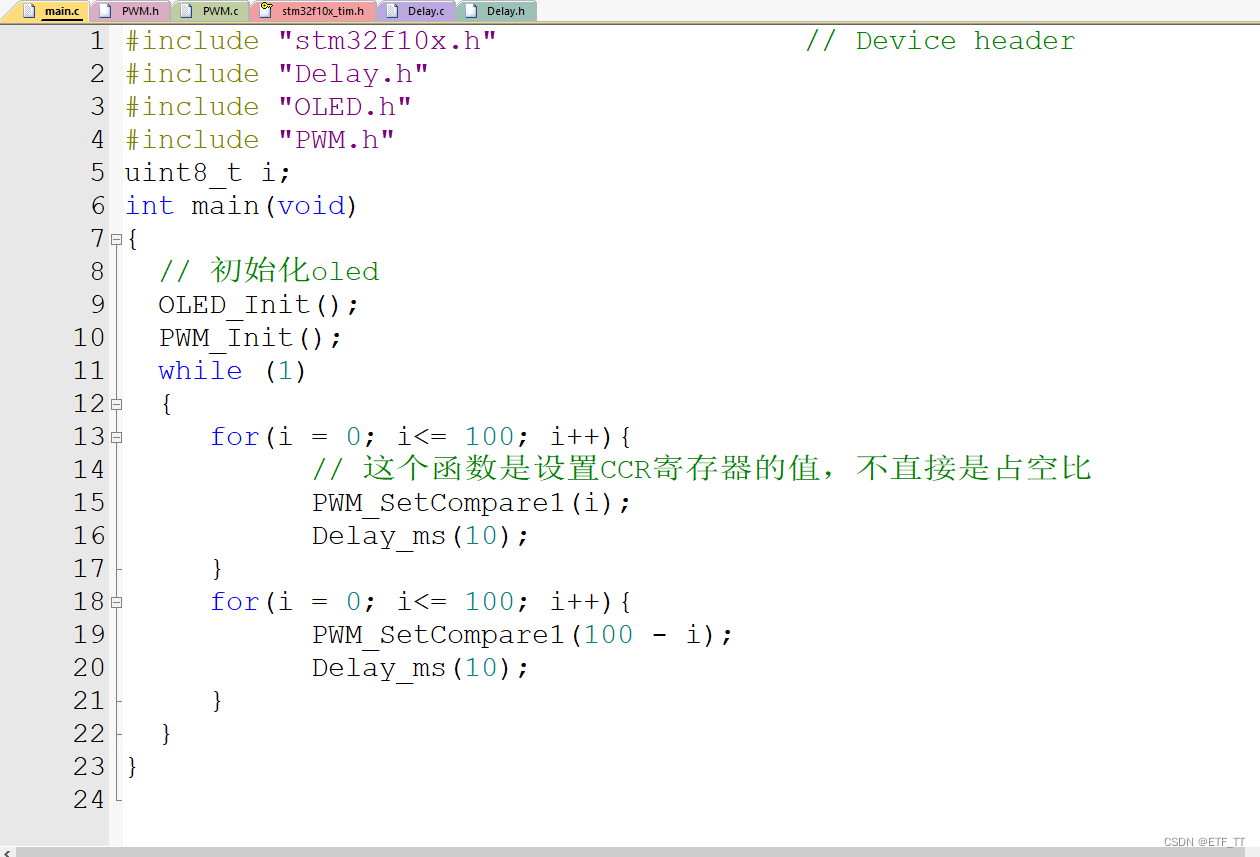

main主函数文件

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
uint8_t i;
int main(void)
{
  // 初始化oled
	OLED_Init();
	PWM_Init();
	while (1)
	{
		 for(i = 0; i<= 100; i++){
			     // 这个函数是设置CCR寄存器的值，不直接是占空比
					 PWM_SetCompare1(i);
			     Delay_ms(10);
		 }
	   for(i = 0; i<= 100; i++){
					 PWM_SetCompare1(100 - i);
			     Delay_ms(10);
		 }
	}
}
