什么是PROFIBUS DP网络布线的1米原则？分支线又是什么？

在上期的文章中，我们介绍了 PROFIBUS DP 网络在连接时涉及到的硬件：DP 线缆、PROFIBUS 插头、终端电阻、中继器和有源终端等。

在今天的文章中，就让我们了解一下在 PROFIBUS DP 网络布线时，需要注意的原则有哪些。

---

一米原则

当 PROFIBUS DP 网络通讯波特率大于 500Kbps 时，每一个 DP 网段上的设备(主站、从站、中继器、有源终端电阻、光电耦合器等)之间通讯线缆长度不得小于 1 米。

每个认证的 DP 设备内部都有一个小的连接电容(通常为 25pF~30pF)，信号传输时，当 bit 位改变到另一个电平时会出现小的短路而产生非常小的反射，这是正常的。

然而，当设备紧密连接在一起时，电容叠加并产生反射，从而改变 bit 位电平导致消息被破坏。用至少 1 米的电缆分隔两个设备，在设备之间引入一个小的信号延迟电阻，反射不会增加和衰减。

除此之外，当通讯波特率大于 500Kbps 时，一个 DP 网段内的电缆长度不得小于 2 米。即一个 DP 网段如果仅有 2 台设备，他们之间的电缆长度需要大于 2m。

---

分支线

支线是指主电缆段的分支。支线会引起信号反射，因为支线电缆引入了额外的电容。在低波特率时，这些反射只有很小的影响，但在高波特率下，分支线可能会引起网络故障。

下表中给出在不同波特率时，一个 DP 网段允许的最大分支电缆长度。

注意：在分支线的终端不要使用终端电阻，因为在一个网段不应该有两个以上的终端。

*根据 PROFIBUS A 型电缆特性电容30pF/m进行计算

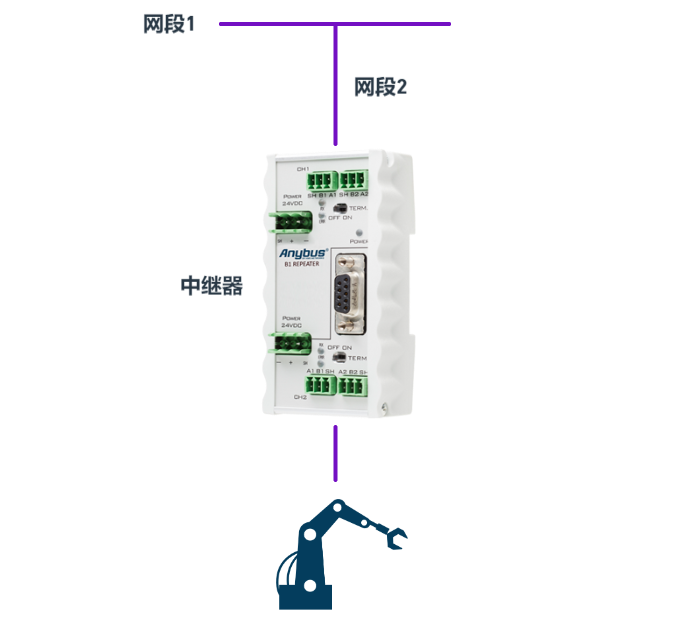

注意，表中显示的分支线缆长度是指在一个网段所有分支线的总长度。如果可能的话，在网络连接中应当尽量避免分支，因为连接器和接线盒的电容都没有明确定义，必要时可以通过中继器来创建分支网段。

---
