QT画图功能

QT画图功能

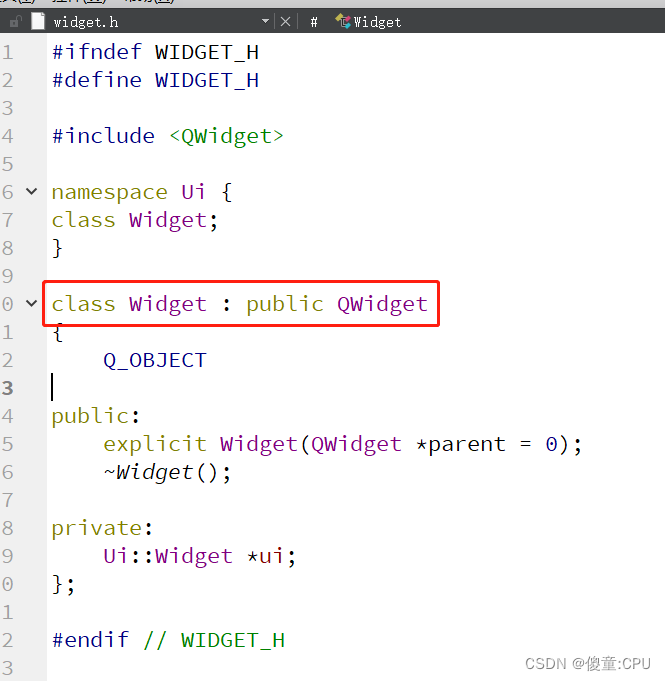

每个QWidget都自带的功能，继承了QPainteDevice都可以使用QPainter来进行绘图。
画图需要调用paintEvent绘制事件，paintEvent事件时QWidget类自带的事件。
重写paintEvent事件。（重写事件：如果父类有某个方法，此时子类需要有一个跟父类同样方法名称的）

实例化对象写法

    //实例化
    QPainter painter(this);//相当于QPainter *painter = new QPainter(this);
1
2

画直线举例
（0,0）表示起点，（300,300）表示终点。

void Widget::paintEvent(QPaintEvent *event)
{
    //实例化  属于局部变量
    QPainter painter(this);//相当于QPainter *painter = new QPainter(this);
    //绘制线
    painter.drawLine(0,0,300,300);
}
1
2
3
4
5
6
7

设置渲染模式：使得平滑渲染

    //设置曲线的平滑度
    painter.setRenderHint(QPainter::Antialiasing,true);
1
2

绘制弧线
//30 30 表示开始绘制位置 100 100 表示绘制绘制范围宽高，3016表示起始弧度，14016表示跨越弧度
角度*16 = 弧度

    //绘制曲线(弧线)
    painter.drawArc(30,300,100,100,30*16,140*16);
1
2

绘制饼图

    //绘制饼图
    painter.drawPie(50,50,100,100,0,90*16);
1
2

绘制矩形

    //绘制矩形
    painter.drawRect(200,200,100,100);
1
2

绘制并填充
QBrush表示笔刷对象
QColor表示颜色对象

//填充
    painter.fillRect(100,100,100,100,QBrush(QColor(255,0,0)));
1
2

绘制文字

painter.drawText(300,210,"水平轴");
1

#ifndef WIDGET_H
#define WIDGET_H

#include
//添加绘制者头文件
#include

#include
namespace Ui {
class Widget;
}

class Widget : public QWidget
{
    Q_OBJECT

public:
    explicit Widget(QWidget *parent = 0);
    ~Widget();

private:
    Ui::Widget *ui;

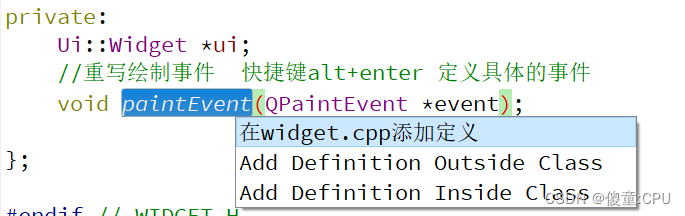

    //重写绘制事件  快捷键alt+enter 定义具体的事件
    void paintEvent(QPaintEvent *event);

};

#endif // WIDGET_H

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

#include "widget.h"
#include

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    Widget w;
    w.show();

    return a.exec();
}

1
2
3
4
5
6
7
8
9
10
11
12

#include "widget.h"
#include "ui_widget.h"


Widget::Widget(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget)
{
    ui->setupUi(this);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::paintEvent(QPaintEvent *event)
{
    //实例化  属于局部变量
    QPainter painter(this);//相当于QPainter *painter = new QPainter(this);

    //绘制原点 文字
    painter.drawText(10,210,"0");

    //绘制坐标轴  X轴
    painter.drawLine(10,200,310,200);
    //分割水X平轴
    for(int i = 2;i < 31;i++)
    {
        painter.drawLine(10*i,195,10*i,200);
        if(i%4 == 0)//每4个点画一次
        {
             painter.drawText(10*i,210,QString::number(10*i));
        }
    }
    //水平X轴的坐标文字
    painter.drawText(310,210,"水平轴");

    //绘制坐标轴  Y轴
    painter.drawLine(10,200,10,10);
    //分割Y轴
    for(int i = 2;i < 20;i++)
    {
        painter.drawLine(10,10*i,15,10*i);
        if(i%4 == 0)//每4个点画一次
        {
             painter.drawText(15,10*(19-i),QString::number(10*i));
        }
    }
    //y轴的坐标文字
    painter.drawText(10,10,"垂直轴");

    //生成随机数 产生0-190之间的随机整数
    int curx,cury,oldx,oldy;
    curx = 10;
    cury = qrand()%191;
    for(int i = 2;i < 30;i++)
    {
         oldx = 10*i;
         oldy = qrand()%191;;
         painter.drawLine(curx,cury,oldx,oldy);
         curx = oldx;
         cury = oldy;

         //画点
         painter.drawPoint(QPoint(oldx,oldy));
    }

}
