Linux第70步_新字符设备驱动的一般模板

1、了解“申请和释放设备号函数”

int alloc_chrdev_region(dev_t *dev, unsigned baseminor, unsigned count, const char *name)

//注册字符设备驱动

//dev：保存申请到的设备号

//baseminor：次设备号的起始地址

//count：要申请的设备数量；

// name：表示“设备名字”

注意：

没有指定主设备号，但是给了“次设备号的基地址”和“次设备的数量”，可以使用alloc_chrdev_region()注册设备号;

int register_chrdev_region(dev_t from, unsigned count, const char *name)

from表示起始设备号

count表示次设备号的数量

name表示设备名

注意：

指定“起始设备号”和“次设备号的数量”，可以使用register_chrdev_region()注册设备号;

void unregister_chrdev_region(dev_t from, unsigned count)

//释放字符设备号

from表示起始设备号

count表示次设备的数量

注意：

指定“起始设备号”和“次设备的数量”，可以使用unregister_chrdev_region()注销设备号;

2、申请和释放设备应用举例：

int major; /* 主设备号 */

int minor; /* 次设备号 */

dev_t devid; /* 设备号 */

if (major)/* 定义了主设备号 */

{

devid = MKDEV(major, 0);

//将major左移20位，再与0相或，就得到“Linux设备号”

//输入参数major为“主设备号”

//输入参数0为“次设备号”，大部分驱动次设备号都选择0

register_chrdev_region(devid, 1, "DevicName");

//注册设备号

//devid表示起始设备号

//1表示次设备号的数量

//DevicName表示设备名

}

else

{ /* 没有定义设备号 */

alloc_chrdev_region(&devid, 0, 1, "DevicName");

//注册字符设备驱动

//devid：保存申请到的设备号

//0：次设备号的起始地址

//1：要申请的设备数量；

// DevicName：表示“设备名字”

major = MAJOR(devid); /* 获取分配号的主设备号 */

//输入参数devid为“Linux设备号”

//将devid右移20位得到“主设备号”

minor = MINOR(devid); /* 获取分配号的次设备号 */

//输入参数devid为“Linux设备号”

//将devid与0xFFFFF相与后得到“次设备号”

}

unregister_chrdev_region(devid, 1);

/* 释放设备号 */

//devid：需要释放的设备号

//1：需要释放的次设备号数量；

4、了解“字符设备结构”，初始化字符设备，添加和删除字符设备的函数

“字符设备结构类型cdev”，位于在include/linux/cdev.h文件中，如下：

struct cdev {

  struct kobject kobj;

  struct module *owner;//使用THIS_MODULE将owner指针指向当前这个模块

  const struct file_operations *ops;//字符设备文件操作函数集合

  struct list_head list;

  dev_t dev;         //32位设备号

  unsigned int count;//次设备号数量

} __randomize_layout;

在include/linux/types.h文件中，可以查到如下：

typedef u32 __kernel_dev_t

//为“u32”起个别名叫“__kernel_dev_t”

typedef __kernel_dev_t dev_t;

//为“__kernel_dev_t”起个别名叫“dev_t”

void cdev_init(struct cdev *cdev, const struct file_operations *fops);

//初始化字符设备

//cdev是等待初始化的结构体变量

// fops就是字符设备文件操作函数集合

int cdev_add(struct cdev *p, dev_t dev, unsigned count);

//添加字符设备

// p表示指向要添加的字符设备，即字符设备结构cdev变量

// dev表示设备号

// count表示需要添加的设备数量

void cdev_del(struct cdev *p);

//删除字符设备

//p表示指向需要删除的字符设备，即字符设备结构cdev变量

5、初始化字符设备，添加和删除字符设备应用举例：

dev_t devid; /*声明32位变量devid用来给保存设备号 */

const struct file_operations  test_fops = {

  .owner = THIS_MODULE,

  .open = CharDeviceXXX_open,

  .read = CharDeviceXXX_read,

  .write = CharDeviceXXX_write,

  .release = CharDeviceXXX_release,

};

struct  cdev  test_cdev;//声明cdev字符设备结构变量test_cdev

Test_cdev.owner = THIS_MODULE;

//使用THIS_MODULE将owner指针指向当前这个模块

cdev_init(&test_cdev,& test_fops);

//初始化“字符设备结构变量test_cdev”

//test_cdev是等待初始化的结构体变量

// test_fops就是字符设备文件操作函数集合

cdev_add(&testcdev, devid, 1);

//添加字符设备

// &testcdev表示指向要添加的字符设备，即字符设备结构testcdev变量

// devid表示设备号

// 1表示需要添加的设备数量

cdev_del(&testc_dev);

//删除字符设备

//&testc_dev表示指向需要删除的字符设备，即字符设备结构testc_dev变量

6、节点文件的自动创建与删除

设备文件的自动创建与删除是通过mdev用户程序来实现的。

 struct class *class_create (struct module *owner, const char *name);

//创建类

//owner一般为THIS_MODULE

//参数name是类名字

//返回值是指向结构体class的指针，也就是创建的类

void class_destroy(struct class *cls);

//删除类

//参数cls就是要删除的类

struct device *device_create(struct class *cls,struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...)

//device_create是个可变参数的函数，用来创建设备

//参数cls就是设备要创建在哪个类下面

//参数parent是父设备，一般为 NULL，也就是没有父设备

//参数devt是设备号;

//参数drvdata 是设备可能会使用的一些数据，一般为 NULL;

//参数fmt是设备名字

//如果设置fmt=xxx 的话，就会生成/dev/xxx设备文件。

//返回值就是创建好的设备。

void device_destroy(struct class *cls, dev_t devt);

//删除创建的设备

//参数classs是要删除的设备所处的类

//参数devt是要删除的设备号

7、创建设备和删除设备举例：

struct class *class; /* 类 */

struct device *device; /* 设备 */

dev_t devid; /* 设备号 */

/* 驱动入口函数 */

static int __init xxx_init(void)

{

/* 创建类 */

class = class_create(THIS_MODULE, "Class_Name");

//创建类

//使用THIS_MODULE将owner指针指向当前这个模块

//Class_Name是类名字

//返回值是指向结构体class的指针，也就是创建的类

/* 创建设备 */

device = device_create(class, NULL, devid, NULL, "Class_Name");

//创建设备

//设备要创建在class类下面

//NULL表示没有父设备

//devid是设备号;

//参数drvdata=NULL，设备没有使用数据

//Class_Name是设备名字

//如果设置fmt=xxx 的话，就会生成/dev/xxx设备文件。

//返回值就是创建好的设备。

return 0;

}

/* 驱动出口函数 */

static void __exit led_exit(void)

{

/* 删除设备 */

device_destroy(newchrled.class, newchrled.devid);

//删除创建的设备

//newchrled.class是要删除的设备所处的类

//newchrled.devid是要删除的设备号

/* 删除类 */

class_destroy(newchrled.class);

//删除类

//newchrled.class就是要删除的类

}

module_init(led_init);

module_exit(led_exit);

6、创建NewCharDeviceXXX目录

输入“cd /home/zgq/linux/Linux_Drivers/回车”

切换到“/home/zgq/linux/Linux_Drivers/”目录

输入“ls回车”查看“/home/zgq/linux/Linux_Drivers/”目录的文件和文件夹

输入“mkdir NewCharDeviceXXX回车”，创建NewCharDeviceXXX目录

输入“cp CharDeviceXXX_1/* NewCharDeviceXXX/回车”

将“CharDeviceXXX_1/”目录下的所有文件拷贝到“NewCharDeviceXXX/”目录下

输入“cd NewCharDeviceXXX/回车”

切换到“/home/zgq/linux/Linux_Drivers/NewCharDeviceXXX/”目录

输入“ls回车”查看“/home/zgq/linux/Linux_Drivers/NewCharDeviceXXX/”目录的文件和文件夹

输入“mv CharDeviceXXX.c NewCharDeviceXXX.c回车”

将“CharDeviceXXX.c”更名为“NewCharDeviceXXX.c”

输入“mv CharDeviceXXX_APP.c NewCharDeviceXXX_APP.c回车”

将“CharDeviceXXX_APP.c”更名为“NewCharDeviceXXX_APP.c”

输入“ls回车”查看“/home/zgq/linux/Linux_Drivers/NewCharDeviceXXX/”目录的文件和文件夹

7、修改Makefile文件

打开虚拟机上“VSCode”，点击“文件”，点击“打开文件夹”，点击“zgq”，点击“linux”，点击“Linux_Drivers”，点击“NewCharDeviceXXX”。

修改后Makefile文件如下：

KERNELDIR := /home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31

#使用“:=”将其后面的字符串赋值给KERNELDIR

CURRENT_PATH := $(shell pwd)

#采用“shell pwd”获取当前打开的路径

#使用“$(变量名)”引用“变量的值”

obj-m := NewCharDeviceXXX.o

#给“obj-m”赋值为“NewCharDeviceXXX.o”

drv: kernel_modules

#生成“drv”需要依赖“kernel_modules”

    @echo $(KERNELDIR)

#输出KERNELDIR的值为“/home/zgq/linux/atk-mp1/linux/linux-5.4.31”

    @echo $(CURRENT_PATH)

#输出CURRENT_PATH的值为/home/zgq/linux/Linux_Drivers/NewCharDeviceXXX”

    @echo $(MAKE)

#输出MAKE的值为make

kernel_modules:

    $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) modules

#后面的"modules"表示编译成模块

#“KERNELDIR”上面定义为“/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31”，即“指定的工作目录”

#“CURRENT_PATH”上面定义为“当前的工作目录”

#“-C $(KERNELDIR) M=$(CURRENT_PATH) ”表示将“当前的工作目录”切换到“指定的目录”中

#即切换到“/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31”。

#M表示模块源码目录

#在“make和modules”之间加入“M=$(CURRENT_PATH)”，表示切换到由“CURRENT_PATH”指定的目录中读取源码，同时将其编>译为.ko 文件

clean_drv:

    $(MAKE) -C $(KERNELDIR) M=$(CURRENT_PATH) clean

#“KERNELDIR”上面定义为“/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31”，即“指定的工作目录”

#“CURRENT_PATH”上面定义为“当前的工作目录

app:

    arm-none-linux-gnueabihf-gcc NewCharDeviceXXX_APP.c -o NewCharDeviceXXX_APP

clean_app:

    rm NewCharDeviceXXX_APP

8、添加“c_cpp_properties.json”

按下“Ctrl+Shift+P”,打开VSCode控制台，然后输入“C/C++:Edit Configurations(JSON)”,打开以后会自动在“.vscode ”目录下生成一个名为“c_cpp_properties.json” 的文件。

修改c_cpp_properties.json内容如下所示:

{

    "configurations": [

        {

            "name": "Linux",

            "includePath": [

                "${workspaceFolder}/**",

               "/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31",

                "/home/zgq/linux/Linux_Drivers/NewCharDeviceXXX",

"/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31/arch/arm/include",

"/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31/include",

"/home/zgq/linux/atk-mp1/linux/my_linux/linux-5.4.31/arch/arm/include/generated"

],

            "defines": [],

            "compilerPath": "/usr/bin/gcc",

            "cStandard": "gnu11",

            "cppStandard": "gnu++14",

            "intelliSenseMode": "gcc-x64"

        }

    ],

    "version": 4

}

9、NewCharDeviceXXX.c文件如下：

#include

//数据类型重命名

//使能bool,u8,u16,u32,u64, uint8_t, uint16_t, uint32_t, uint64_t

//使能s8,s16,s32,s64,int8_t,int16_t,int32_t,int64_t

#include

#include

#include

#include

#include

#include

#include /*字符设备结构cdev定义在linux/cdev.h文件里*/

#include //自动创建和删除“设备节点文件”

#include /* 类class定义在linux/device.h文件里*/

#define NewCharDeviceXXX_CNT    1   //定义设备数量为1

#define NewCharDeviceXXX_NAME  "NewCharDeviceXXXName"//定义设备的名字

/* 设备结构体 */

struct CharDeviceXXX_dev{

  dev_t devid; /*声明32位变量devid用来给保存设备号 */

  int major; /* 主设备号 */

  int minor; /* 次设备号 */

  struct cdev  cdev; /*字符设备结构cdev定义在linux/cdev.h文件里*/

  struct class *class; /* 类 ，class定义在linux/device.h文件里*/

  struct device *device;/*设备*/

};

struct CharDeviceXXX_dev strCharDeviceXXX;

static char CharDeviceXXX_readbuf[100]; //读缓冲区

static char CharDeviceXXX_writebuf[100]; //写缓冲区

static char My_DataBuffer[] = {"My Data!"};

/* 打开设备 */

static int CharDeviceXXX_open(struct inode *inode, struct file *filp)

{

  /* 用户实现具体功能 */

  printk("CharDeviceXXX_open!\r\n");

  return 0;

}

/* 从设备读取数据，保存到首地址为buf的数据块中，长度为cnt个字节 */

//file结构指针变量flip表示要打开的设备文件

//buf表示用户数据块的首地址

//cnt表示用户数据的长度，单位为字节

//loff_t结构指针变量offt表示“相对于文件首地址的偏移”

static ssize_t CharDeviceXXX_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)

{

  int ret = 0;

  memcpy(CharDeviceXXX_readbuf, My_DataBuffer,sizeof(My_DataBuffer));

  //将My_DataBuffer[]中的所有数据拷贝到CharDeviceXXX_readbuf[]

  ret = copy_to_user( buf, CharDeviceXXX_readbuf, cnt );

  //将CharDeviceXXX_readbuf[]中的前cnt个字节拷贝到buf[]中

  if(ret==0) printk("Driver send the data to the user, and the result is ok!\r\n");

  else printk("Driver send the data to the user, and the result is failed!\r\n");

  return 0;

}

/* 向设备写数据，将数据块首地址为buf的数据，长度为cnt个字节，发送给用户 */

//file结构指针变量flip表示要打开的设备文件

//buf表示用户数据块的首地址

//cnt表示用户数据的长度，单位为字节

//loff_t结构指针变量offt表示“相对于文件首地址的偏移”

static ssize_t CharDeviceXXX_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)

{

  int ret = 0;

  ret = copy_from_user(CharDeviceXXX_writebuf, buf, cnt);

  //将buf[]中的前cnt个字节拷贝到CharDeviceXXX_writebuf[]中

  if(ret==0) printk("Driver receive the data form user , and the result is ok!\r\n");

  else printk("Driver receive the data form user , and the result is failed!\r\n");

  return 0;

}

/* 关闭/释放设备 */

static int CharDeviceXXX_release(struct inode *inode, struct file *filp)

{

  /* 用户实现具体功能 */

  printk("CharDeviceXXX_release!\r\n");

  return 0;

}

/*声明file_operations结构变量MyCharDevice_fops*/

/*它是指向设备的操作函数集合变量*/

const struct file_operations CharDeviceXXX_fops = {

  .owner = THIS_MODULE,

  .open = CharDeviceXXX_open,

  .read = CharDeviceXXX_read,

  .write = CharDeviceXXX_write,

  .release = CharDeviceXXX_release,

};

/*驱动入口函数 */

static int  __init CharDeviceXXX_init(void)

{

  int ret;

  /* 1、寄存器地址映射 */



  /*2、创建设备号*/

  strCharDeviceXXX.major=0;

  if(strCharDeviceXXX.major)/*如果指定了主设备号*/

  {

    strCharDeviceXXX.devid = MKDEV(strCharDeviceXXX.major, 0);

    //输入参数strCharDeviceXXX.major为“主设备号”

    //输入参数0为“次设备号”，大部分驱动次设备号都选择0

//将strCharDeviceXXX.major左移20位，再与0相或，就得到“Linux设备号”



ret=register_chrdev_region(strCharDeviceXXX.devid, NewCharDeviceXXX_CNT, NewCharDeviceXXX_NAME);

//申请设备号

    //strCharDeviceXXX.devid表示起始设备号

    //NewCharDeviceXXX_CNT表示次设备号的数量

    //NewCharDeviceXXX_NAME表示设备名

    if(ret < 0) //申请设备号失败

      goto fail_map;

  }

  else

  { /* 没有定义设备号 */

    ret=alloc_chrdev_region(&strCharDeviceXXX.devid, 0, NewCharDeviceXXX_CNT,NewCharDeviceXXX_NAME);

/* 申请设备号 */

    //strCharDeviceXXX.devid：保存申请到的设备号

    //0：次设备号的起始地址

    //NewCharDeviceXXX_CNT：要申请的次设备号数量；

    //NewCharDeviceXXX_NAME：表示“设备名字”

    if(ret < 0) //申请设备号失败

      goto fail_map;//去释放“物理地址内存映射”

strCharDeviceXXX.major = MAJOR(strCharDeviceXXX.devid);

/* 获取分配号的主设备号 */

//输入参数strCharDeviceXXX.devid为“Linux设备号”

//将strCharDeviceXXX.devid右移20位得到“主设备号”

strCharDeviceXXX.minor = MINOR(strCharDeviceXXX.devid);

/* 获取分配号的次设备号 */

   //输入参数strCharDeviceXXX.devid为“Linux设备号”

   //将strCharDeviceXXX.devid与0xFFFFF相与后得到“次设备号”

  }

  /*3、注册字符设备*/

  strCharDeviceXXX.cdev.owner = THIS_MODULE;

//使用THIS_MODULE将owner指针指向当前这个模块

  cdev_init(&strCharDeviceXXX.cdev,&CharDeviceXXX_fops);

  //注册字符设备，初始化“字符设备结构变量strCharDeviceXXX.cdev”

  //strCharDeviceXXX.cdev是等待初始化的结构体变量

  //CharDeviceXXX_fops就是字符设备文件操作函数集合

/*4、添加字符设备cdev*/      ret=cdev_add(&strCharDeviceXXX.cdev,strCharDeviceXXX.devid,NewCharDeviceXXX_CNT);

//添加字符设备

/*&strCharDeviceXXX.cdev表示指向要添加的字符设备，即字符设备结构strCharDeviceXXX.cdev变量*/

//strCharDeviceXXX.devid表示设备号

//NewCharDeviceXXX_CNT表示需要添加的设备数量

  if(ret < 0 ) //添加字符设备失败

    goto del_register;//去执行删除“已经注册的字符设备”

  printk("dev id major = %d,minor = %d\r\n", strCharDeviceXXX.major, strCharDeviceXXX.minor);

  printk("CharDeviceXXX_init is ok!!!\r\n");

  /*5、创建类*/

  strCharDeviceXXX.class = class_create(THIS_MODULE, NewCharDeviceXXX_NAME);

//创建类

//使用THIS_MODULE将owner指针指向当前这个模块

//NewCharDeviceXXX_NAME是类名字

//返回值是指向结构体class的指针，也就是创建的类

  if(IS_ERR(strCharDeviceXXX.class)){

    goto del_cdev; //去执行删除“已添加的字符设备”

  }

  /*6、创建设备 */

  strCharDeviceXXX.device = device_create(strCharDeviceXXX.class, NULL, strCharDeviceXXX.devid, NULL, NewCharDeviceXXX_NAME);

//创建设备

//设备要创建在strCharDeviceXXX.class类下面

//NULL表示没有父设备

//strCharDeviceXXX.devid是设备号;

//参数drvdata=NULL，设备没有使用数据

//NewCharDeviceXXX_NAME是设备名字

/*如果设置fmt=NewCharDeviceXXX_NAME 的话，就会生成/dev/NewCharDeviceXXX_NAME设备文件*/

  //返回值就是创建好的设备。

   if(IS_ERR(strCharDeviceXXX.device)){

     goto destroy_class;

  }

  return 0;//驱动初始化正确

destroy_class:

  class_destroy(strCharDeviceXXX.class);

  //删除类

  //strCharDeviceXXX.class就是要删除的类

del_cdev:

   cdev_del(&strCharDeviceXXX.cdev);

   //删除字符设备

   //&strCharDeviceXXX.cdev表示指向需要删除的字符设备，即字符设备结构strCharDeviceXXX.cdev变量

del_register:

  unregister_chrdev_region(strCharDeviceXXX.devid, NewCharDeviceXXX_CNT);

/* 释放设备号 */

//strCharDeviceXXX.devid：需要释放的起始设备号

//NewCharDeviceXXX_CNT：需要释放的次设备号数量；

fail_map://申请设备号失败

  /*若有物理地址映射到内存，则释放内存*/

  return -EIO; //驱动初始化失败

}

/*驱动出口函数 */

static void __exit CharDeviceXXX_exit(void)

{

/*1、释放内存*/

  /*2、 释放设备号 */

unregister_chrdev_region(strCharDeviceXXX.devid,NewCharDeviceXXX_CNT);

/* 释放设备号 */

//strCharDeviceXXX.devid：需要释放的起始设备号

//NewCharDeviceXXX_CNT：需要释放的次设备号数量；

/*3、删除字符设备*/

  cdev_del(&strCharDeviceXXX.cdev);

 /*删除字符设备*/

 /*&strCharDeviceXXX.cdev表示指向需要删除的字符设备，即字符设备结构strCharDeviceXXX.cdev变量*/

/*4、 删除设备 */

device_destroy(strCharDeviceXXX.class, strCharDeviceXXX.devid);

//删除创建的设备

//newchrled.class是要删除的设备所处的类

//newchrled.devid是要删除的设备号

/*5、删除类*/

class_destroy(strCharDeviceXXX.class);

//删除类

//strCharDeviceXXX.class就是要删除的类

}

module_init(CharDeviceXXX_init);

//指定CharDeviceXXX_init()为驱动入口函数

module_exit(CharDeviceXXX_exit);

//指定CharDeviceXXX_exit()为驱动出口函数

MODULE_AUTHOR("Zhanggong");//添加作者名字

MODULE_LICENSE("GPL");//LICENSE采用“GPL协议”

MODULE_INFO(intree,"Y");

//去除显示“loading out-of-tree module taints kernel.”

10、编译

由于NewCharDeviceXXX_APP.c和CharDeviceXXX_APP.c内容相同，只是修改了文件名，不再重写，参考前面的文章“Linux第68步_旧字符设备驱动的一般模板”。

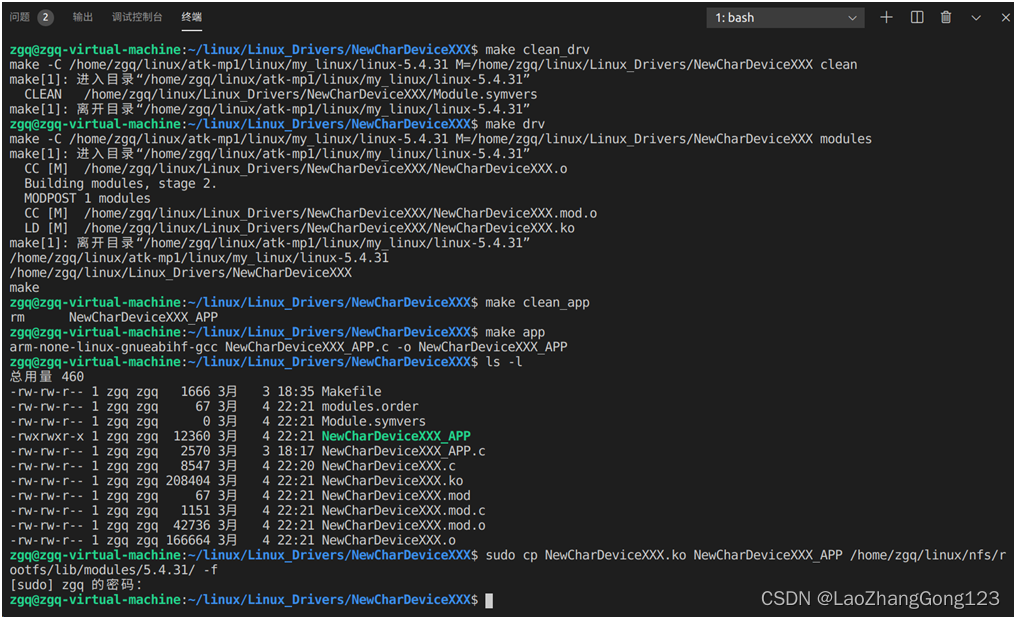

输入“make clean_drv回车”，清除NewCharDeviceXXX.*

输入“make drv回车”，编译生成NewCharDeviceXXX.ko

输入“make clean_app回车”，清除NewCharDeviceXXX_APP

输入“make app回车”，编译生成NewCharDeviceXXX_APP

输入“ls -l回车”

输入“sudo cp NewCharDeviceXXX.ko NewCharDeviceXXX_APP /home/zgq/linux/nfs/rootfs/lib/modules/5.4.31/ -f回车”

11、测试

启动开发板，从网络下载程序

输入“root”

输入“cd /lib/modules/5.4.31/回车”

切换到“/lib/modules/5.4.31/”目录

注意：“lib/modules/5.4.31/”在虚拟机中是位于“/home/zgq/linux/nfs/rootfs/”目录下，但在开发板中，却是位于根目录中。

输入“ls”查看“NewCharDeviceXXX.ko和NewCharDeviceXXXApp”是否存在

输入“depmod”,驱动在第一次执行时，需要运行“depmod”

输入“modprobe NewCharDeviceXXX.ko”，加载“NewCharDeviceXXX.ko”模块

输入“lsmod”查看有哪些驱动在工作

输入“ls /dev/NewCharDeviceXXXName -l回车”，发现节点文件“/dev/NewCharDeviceXXXName”

输入“./NewCharDeviceXXX_APP /dev/NewCharDeviceXXXName 1回车”执行读操作

输入“./NewCharDeviceXXX_APP /dev/NewCharDeviceXXXName 2回车”执行写操作

输入“rmmod NewCharDeviceXXX.ko”，卸载“NewCharDeviceXXX.ko”模块

注意:输入“rmmod NewCharDeviceXXX”也可以卸载“NewCharDeviceXXX.ko”模块

输入“lsmod”查看有哪些驱动在工作。

输入“ls /dev/NewCharDeviceXXXName -l回车”，查询节点文件“/dev/NewCharDeviceXXXName”是否存在
