k8s-项目测试环境部署

部署规划

概述

项目开发好后，我们需要部署，我们接下来就基于 阿里云云效 + 阿里云容器镜像服务 + k8s 搭建部署环境

阿里云云效 : 放代码，可以做cicd（https://www.aliyun.com/product/yunxiao）

阿里云容器镜像服务 : 镜像仓库（https://cr.console.aliyun.com/cn-guangzhou/instances）

k8s : 运行服务

我们只在k8s内部运行服务，至于中间件(mysql、redis、es等)就会部署在k8s之外，如果你是线上使用云服务可以直接使用云服务，如果自建也最好运行在k8s之外。这里主要演示如何部署go-zero服务到k8s中

k8s部署，参考上一篇【centos7.9 搭建k8s】，再不行就去买个按时付费的云服务k8s

所以我们需要配置如下：

项目

项目参考go-zero-looklookhttps://github.com/Mikaelemmmm/go-zero-looklook，或者自己参考go-zero-looklook自己写个简单的版项目。

云效使用

查看官网文档，快速入门https://help.aliyun.com/document_detail/153762.html?

• 创建项目
• 配置ssh公钥
• 上传项目
• 配置流水线

阿里云容器镜像服务

查看官网文档使用https://help.aliyun.com/zh/acr/user-guide/container-registry-personal-instance-edition-documentations/?spm=a2c4g.11186623.0.0.5ac1285d1C30XT

使用个人版

• 创建命名空间
• 创建镜像仓库
• 仓库里面有操作指南，登录、拉取镜像、推送镜像等

k8s部署

参考上一篇【centos7.9 搭建k8s】

发布服务到k8s

以上把我们需要用到云效、容器镜像服务、k8s准备好了，现在来编写云效流水线将我们的服务通过云效完整的发布到k8s中。

部署中间件

将nginx、mysql、redis、es等部署到k8s之外，用作线上独立环境（至于你想把某些中间件部署到k8s内部这个自行处理，本次重点是如何将go-zero开发的微服务部署到k8s集群内部），这里我就直接使用项目下的docker-compose-env.yaml了，把所有依赖的第三方中间件环境直接安装在服务器B这台服务器，前提是这台服务器已经安装好docker、docker-compose。

登陆到 服务器B

cd /usr/local/src/
mkdir data && cd data && vim docker-compose.yml
docker-compose up -d
docker-compose ps #查看确认
1
2
3
4

es占用资源比较大，一开始不需要可以先停了。filebeat日志收集也一样，这个比较占用磁盘空间。

独立配置

将每个服务的配置都独立出来，统一放在一个仓库，这样只给一个人线上仓库的权限，如果线上配置有变直接修改这个仓库的文件，在云效做cd的时候，会先拉取代码在拉取对应服务的配置自动构建，具体可以看后面的pipline。

【问】为什么不用配置中心？

1）修改db、redis等需要重启服务，但是有一些配置又不需要重启服务，运维有要去记，记混了比较容易造成线上事故

2）方便回滚。我们发新版本到线上，并且又改了新版本配置。这时候线上用户反馈有问题，线上需要快速回滚的话，如果我们使用将文件构建到镜像中，直接使用k8s一行命令就可以将上一个版本代码加配置直接回滚回来。如果使用了配置中心，回滚了代码，还要将上个版本的配置去配置中心改回来很麻烦，

独立线上仓库目录结构如下（这个结构是跟pipline中写法相关的）

仓库地址 ： https://github.com/Mikaelemmmm/go-zero-looklook-pro-conf , 直接下载就好

【注】1、修改配置中的中间件，数据库、redis等都要改成服务器B这台机器的IP，我们这台机器是线上环境的中间件。
2、另外一个就是我们的服务发现，线上我们部署在k8s中，go-zero直接支持k8s服务发现，所以不需要etcd等，我们在配置zrpc client的时候，要改成target，k8s的配置方式。

3）因为在云效流水线上面我们需要使用到goctl，所以需要把goctl一起上传到配置仓库里面
官网下载地址：https://go-zero.dev/docs/tasks/installation/goctl

下载解压，只需要上传goctl文件

4)因为在云效流水线上我们需要知道对应服务的端口号，所以需要把port.sh一起上传到配置仓库里面
port.sh内容如下

#!/bin/sh

case $1 in
"identity-api") echo 1001
;;
"identity-rpc") echo 1101
;;
"usercenter-api") echo 1002
;;
"usercenter-rpc") echo 1102
;;
"message-mq") echo 1207
;;
"mqueue-rpc") echo 1106
;;
"order-api") echo 1004
;;
"order-mq") echo 1204
;;
"order-rpc") echo 1104
;;
"payment-api") echo 1005
;;
"payment-rpc") echo 1105
;;
"travel-api") echo 1003
;;
"travel-rpc") echo 1103
esac
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

最终独立线上仓库目录结构如下

1、goctl版本需要>=1.3.3。
2、在Windows下上传需要注意goctl和port.sh文件权限问题。

编写云效的pipline

k8s配置

配置服务发现

创建looklook项目的命名空间

kubectl create namespace go-zero-looklook
1

【注】：！！！非常重要！！！

1、构建优化：pipline中使用"goctl kube xxx"生k8s yaml的时候，我们是使用k8s方式部署不需要etcd，但是这种方式部署需要为生成的k8s yaml中指定serviceAccount。 原理可以看这篇文章下方go-zero的k8s服务发现讲解 ：https://mp.weixin.qq.com/s/-WaWJaM_ePEQOf7ExNJe7w

我这边已经指定好了serviceAccount ： find-endpoints

所以你需要在你的k8s创建find-endpoints这个serviceAccount并绑定相应权限，yaml文件我已经准备好了，你只需要执行

kubectl apply -f auth.yaml 即可 ，auth.yaml文件如下：

#创建账号
apiVersion: v1
kind: ServiceAccount
metadata:
  namespace: go-zero-looklook
  name: find-endpoints

---
#创建角色对应操作
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: discov-endpoints
rules:
- apiGroups: [""]
  resources: ["endpoints"]
  verbs: ["get","list","watch"]

---
#给账号绑定角色
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: find-endpoints-discov-endpoints
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: discov-endpoints
subjects:
- kind: ServiceAccount
  name: find-endpoints
  namespace: go-zero-looklook
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

配置好后，pipline生成k8s yaml的文件可以在生成时候指定serviceAccount，也就是说pipline中可以直接指定-serviceAcount 直接就在生成k8s的yaml中添加serviceAccount : find-endpoints，如下命令

./goctl kube deploy -secret docker-login -replicas 2 -nodePort 3${port} -requestCpu 200 -requestMem 50 -limitCpu 300 -limitMem 100 -name ${JOB_NAME}-${type} -namespace go-zero-looklook -image ${docker_repo}/${image} -o ${deployYaml} -port ${port} --serviceAccount find-endpoints
1

配置k8s拉取私有仓库镜像

k8s在默认情况下，不能拉取我们镜像服务的私有仓库镜像，如果拉取私有仓库镜像，则是会报 ErrImagePull 和 ImagePullBackOff 的错误

1、先在服务器A(k8s部署机)登陆阿里云镜像

$ docker login --username=*** registry.cn-guangzhou.aliyuncs.com
$ Username: admin
$ Password:
Login Succeeded
1
2
3
4

2、在k8s中生成登陆harbor配置文件

#查看上一步登陆harbor生成的凭证
$ cat /root/.docker/config.json
{
	"auths": {
		"registry.cn-guangzhou.aliyuncs.com": {
			"auth": "6KaD5pe25qOuOnFp123zMTIzLg=="
		}
	}
}
1
2
3
4
5
6
7
8
9

3、对秘钥文件进行base64加密

$ cat /root/.docker/config.json  | base64 -w 0

ewoJImF1dGhzIjogewoJCSIxOTIuMTY4LjEuMTgwOjgwNzciOiB7CgkJCSJhdXRoIjogIllXUnRhVzQ2U0dGeVltOXlNVEl6TkRVPSIKCQl9Cgl9Cn0=
1
2
3

4、创建docker-secret.yaml

apiVersion: v1
kind: Secret
metadata:
  name: docker-login
type: kubernetes.io/dockerconfigjson
data:
  .dockerconfigjson: xxxxxxxxxxxxxxxx
1
2
3
4
5
6
7

$ kubectl create -f docker-secret.yaml -n go-zero-looklook

secret "docker-login" created
1
2
3

云效k8s连接

参考文档https://help.aliyun.com/document_detail/202419.html

登录到云效，进入项目里面，进入云效Kubernetes 集群管理页面(https://flow.aliyun.com/setting/kubernetes-manage)，新建Kubernetes 集群

连接服务器A，获取k8s配置信息，并复制到阿里云中导入K8S集群

$ cat /etc/rancher/k3s/k3s.yaml
----------------
apiVersion: v1
clusters:
- cluster:
    certificate-authority-data: xxxxxxxxx
    server: https://127.0.0.1:6443
  name: default
contexts:
- context:
    cluster: default
    user: default
  name: default
current-context: default
kind: Config
preferences: {}
users:
- name: default
  user:
    client-certificate-data: xxxxx
    client-key-data: xxxxxxx
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

注意在阿里云上把其中的IP改成公网IP:server: https://127.0.0.1:6443 -> server: https://公网IP:6443

云效添加服务连接

登录到云效，进入项目里面，进入云效服务连接管理页面(https://flow.aliyun.com/setting/service-connection)，新建服务连接

容器镜像服务连接

按照下图操作，阿里云容器镜像服务授权即可

云效代码服务连接

按照下图操作，云效服务授权即可

创建流水线

登录到云效，进入项目里面

我们先创建usercenter用户服务的流水线，如下图

1、修改流水线名称

配置变量和缓存

• SERVICE_NAME: 发布的服务名称
• DOCKER_REGISTRY：容器服务注册地址+命名空间
• type: 运行时，选择发布服务的类型：rpc、api、mq

2、添加流水线源
添加流水线源->代码源选择云效->添加云效服务连接->选择代码仓库和分支
项目仓库和配置仓库都添加进来

工作目录和仓库名保持一致。上面截图错误了，请注意。或者自行修改命令行涉及到的工作目录

3、编辑单元测试
编辑单元测试->流水线源选择配置仓库

删除原来的步骤->添加新步骤

添加执行命令

chmod +x goctl
./goctl -v
1
2

4、编辑镜像构建
删除原来的步骤->添加新步骤->构建->执行命令类型
4.1 拷贝服务配置文件

yes | cp -rf /root/workspace/looklook-pro-conf/${SERVICE_NAME}/${type}/${SERVICE_NAME}.yaml app/${SERVICE_NAME}/cmd/${type}/etc
1

4.2 goctl创建Dockerfile

chmod +x /root/workspace/looklook-pro-conf/goctl
cd app/${SERVICE_NAME}/cmd/${type} && /root/workspace/looklook-pro-conf/goctl docker -go ${SERVICE_NAME}.go && ls -l
cat Dockerfile
1
2
3

4.3 复制Dockerfile到项目根目录

cp app/${SERVICE_NAME}/cmd/${type}/Dockerfile ./  && ls -l
1

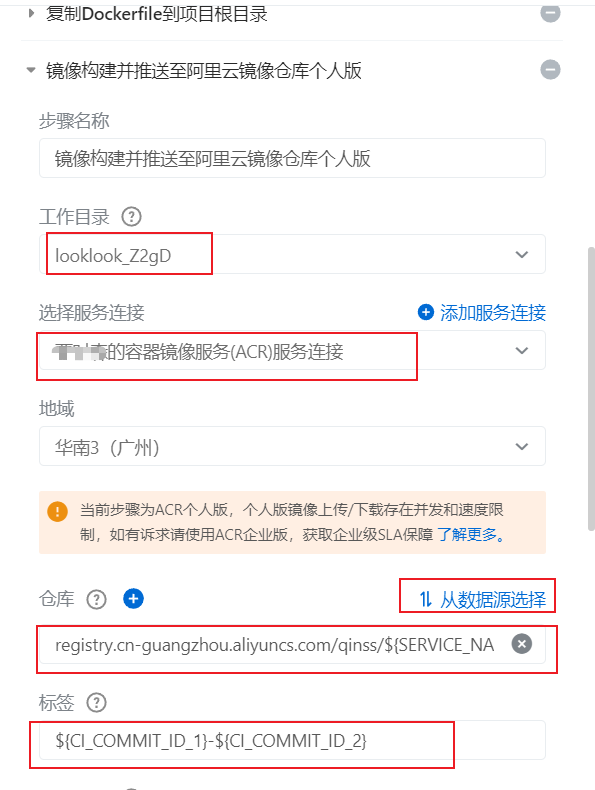

4.4 镜像构建并推送至阿里云镜像仓库个人版
添加步骤->构建->镜像构建并推送至阿里云镜像仓库个人版类型

• 连接服务：容器镜像服务连接
• 地域：看自己地方选
• 仓库：现在直接输入，因为涉及到变量

registry.cn-guangzhou.aliyuncs.com/镜像命名空间/${SERVICE_NAME}-${type}
1

• 标签： 镜像的标签

${CI_COMMIT_ID_1}-${CI_COMMIT_ID_2}
1

5、添加新任务，k8s发布

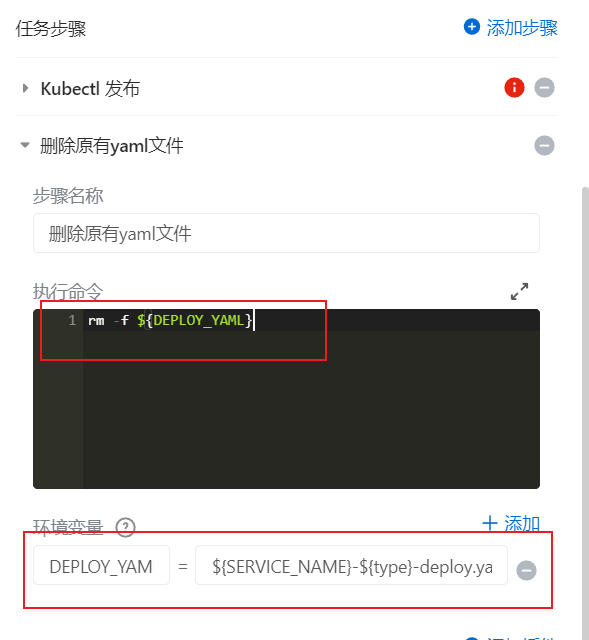

5.1 删除原有yaml文件
添加新步骤->构建->执行命令类型

rm -f ${DEPLOY_YAML}
# 变量 DEPLOY_YAML = ${SERVICE_NAME}-${type}-deploy.yaml
1
2

5.2 创建K8S YAML

chmod +x ./goctl
chmod +x ./ports.sh
export port=$(./ports.sh ${SERVICE_NAME}-${type})
./goctl kube deploy -secret docker-login -replicas 2 -minReplicas 1 -maxReplicas 3 -nodePort 3${port} -requestCpu 200 -requestMem 50 -limitCpu 300 -limitMem 100 -name ${SERVICE_NAME}-${type} -namespace go-zero-looklook -image ${IMAGE_NAME} -o ${DEPLOY_YAML} -port ${port} -serviceAccount find-endpoints
cat ${DEPLOY_YAML}

# 变量 IMAGE_NAME = ${DOCKER_REGISTRY}/${SERVICE_NAME}-${type}:${CI_COMMIT_ID_1}-${CI_COMMIT_ID_2}
# 变量 DEPLOY_YAML = ${SERVICE_NAME}-${type}-deploy.yaml
1
2
3
4
5
6
7
8

5.3、发布k8s
把默认的步骤拉到最后面

• 集群连接：选择我添加的k8s连接
• Kubectl版本：选择和部署一直或者相近的版本（不同可能有兼容问题）
• 命名空间：上面k8s配置的时候我们有为项目创建命名空间
• YAML路径：

6、配置完成

运行测试

1、先运行RPC，再运行API

2、构建完成

3、查看构建推送到容器服务的镜像

4、查看服务器Ak8s部署的节点

kubectl get pods -n go-zero-looklook //查看节点

kubectl describe pod usercenter-api-cc7959b84-fk4p6  -n go-zero-looklook //查看节点详细信息

kubectl logs usercenter-api-cc7959b84-fk4p6 -n go-zero-looklook//查看节点日志
1
2
3
4
5

问题

1、Pod状态一直 ErrImagePull / ImagePullBackOff
排查：kubectl describe、kubectl log查看日志，排查到原因是无法下载镜像
解决：阿里云镜像仓库提供公网、私网的地址，yaml文件中填写私网仓库地址无法拉取到镜像，需要改为公网

2、pod一直重启(RESTARTS一直往上增加)
排查：

• kubectl describe、kubectl log查看日志。
• 直接在服务器运行镜像，访问接口查看报错信息(需要把链接RPC模式改成直连)



docker images
docker run -p 1004:1004 5cb981c83a2b
1
2

• 排查到的原因，代码错误

解决：修正代码

3、端口访问错误
./goctl kube deploy -secret docker-login -… 3 -nodePort 32004 … -port 2004 -serviceAccount find-endpoints

在pod里面监听的是2004端口(-port 2004),对外暴露是32004端口(-nodePort 32004)

4、目前Prometheus是监控不到的，真正线上环境自行研究，或者直接买个按时付费的云服务k8s
