    基于Jenkins实现的CI/CD方案

    前言

    最近基于Jenkins的基座，搭建了一套适用于我们项目小组的持续集成环境。现在把流程整理分享出来，希望可以给大家提供一些帮助和思路。

    使用到的组件和版本

    组件名称组件版本作用
    Harbor2.7.3镜像仓库
    Jenkins2.319.2持续集成工具
    Pipeline2.6Jenkins插件，编排流水线脚本
    SSH Pipeline Steps2.0.0Jenkins插件，提供远程执行ssh能力
    Git4.10.1Jenkins插件，提供拉取git代码仓库的能力
    Httpd2.4.18HTTP服务器，用于归档编译后的软件包，镜像包
    Maven3.6.3后端代码构建工具
    Node8.17.0前端代码构建工具
    Docker20.10.0容器版本
    Docker Composev2.18.1容器编排

    我这边是基于Jenkins的Pipeline+Docker的方式进行的任务编排，Jenkins是找的一个别人做好的，内置了绝大多数插件的容器版本，链接地址：https://hub.docker.com/r/h1kkan/jenkins-docker。这个做好的镜像里面没有SSH Pipeline Steps这个插件，需要自己额外下载一下，这边需要注意一下插件和Jenkins的对应版本。

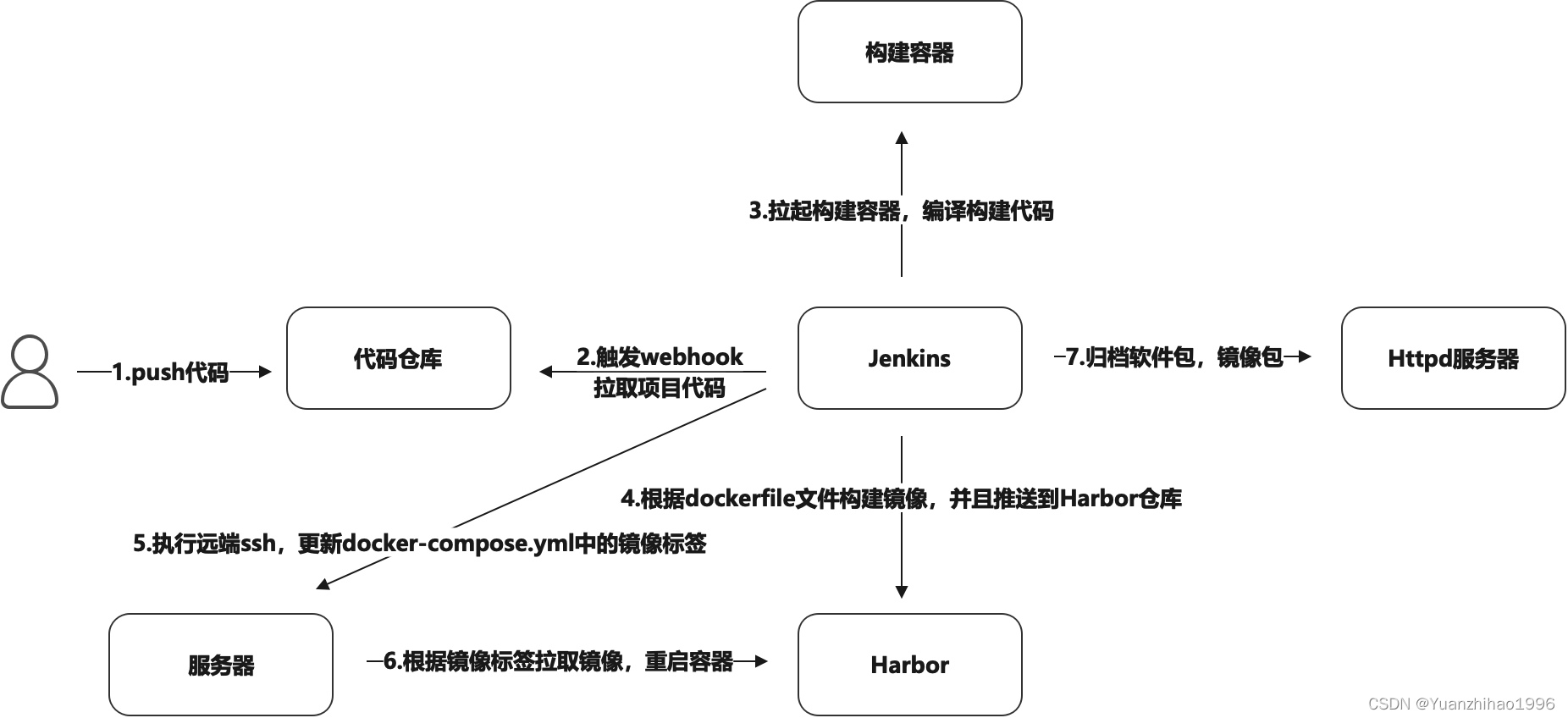

    基本流程图


    这边有几个需要注意的地方，简单说明一下

    1. 首先需要配置代码仓库的webhook，这个网上有很多资料，可以自行参考配置一下

    2. dockerfile，docker-compose.yml这些文件需要内置在代码仓库中或者服务器内（我们是dockerfile文件内置在代码仓库，docker-compose.yml文件放在服务器里面固定目录）

    3. 在第五步，执行远端ssh时，需要去更改docker-compose.yml中的image节点，一开始准备用shell去做的，但是实现有点难度，然后就内置了一个python脚本，用yaml这个库去实现的，具体脚本updateImageLabel.py参考：

      import yaml
import sys

filename = sys.argv[1]
# 加载docker-compose.yml文件
with open(filename,'r') as f:
    data = yaml.load(f)
# 更新镜像标签
data['services'][sys.argv[2]]['image'] = sys.argv[3]
with open(filename, 'w') as yaml_file:
    yaml_file.write(yaml.dump(data, default_flow_style=False))

      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9
      • 10
      • 11

      使用时，传入三个参数，分别是docker-compose.yml文件路径，需要更新的服务，更新后的镜像标签

      python3 updateImageLabel.py ${dockerComposePath}  ${service}  ${image}

      • 1

    4. Harbor的安装可以参考我之前的博客，安装完成如果是http的话，还需要配置一下insecure-registries仓库信息，并且执行docker login命令登录镜像仓库，用于拉取Harbor仓库镜像

      {
  "insecure-registries": [
    "harbor服务器地址"
  ]
}

      • 1
      • 2
      • 3
      • 4
      • 5

    5. 第七步是可选的，做这个是为了方便每一个版本的归档，这边可以归档软件包或者save之后的镜像包

    具体实现步骤

    下面具体写一下实现的步骤，因为涉及的东西很多，有一些能找到的通用的步骤我就先不写了，大家可以自行去百度或者Google。

    基础中间件部署

    这边只讲Jenkins和Httpd的部署，Harbor部署可以参考我之前的文档。

    Jenkins部署

    通过docker的方式拉起Jenkins

    docker run -u root -e TZ=Asia/Shanghai --name=jenkins -d -e TZ="Asia/Shanghai" -p 8080:8080 -p 50000:50000 -v /data/jenkins:/var/jenkins_home -v /run/docker.sock:/var/run/docker.sock -v /data/archive:/data/archive h1kkan/jenkins-docker:2.319.2

    • 1

    容器起来之后，需要进入到容器内部执行一下docker login的命令，在Jenkins容器内部也生成一套Harbor的凭证。

    第三个挂载目录是用来开给Httpd服务器的，用于归档软件包和镜像包。

    Httpd服务器部署

    通过docker拉起Httpd服务器

    docker run -p 8001:80 -v /data/archive:/usr/local/apache2/htdocs/ -d --name httpd httpd:2.4.18

    • 1

    这边挂载目录就是Jenkins开出来的目录

    Maven、Node、JDK等基础镜像

    可以先从外网拉取对应版本，然后本地打成tar包之后上传到服务器解压，再tag之后推送到自己的Harbor仓库。

    在Jenkins配置Git凭证

    这个网上也很多，就不细致展开了，可以自己查一下

    Pipeline流水线编排

    后端流水线pipeline脚本
    import java.text.SimpleDateFormat
import java.util.TimeZone

// 构建版本
def createVersion() {
    def simpleDateFormat = new SimpleDateFormat("yyyyMMddHHmmss")
    simpleDateFormat.timeZone = TimeZone.getTimeZone("Asia/Shanghai")
    return simpleDateFormat.format(new Date()) + "_${env.branch}"
}

def getTime() {
    def simpleDateFormat = new SimpleDateFormat("yyyyMMddHHmmss")
    simpleDateFormat.timeZone = TimeZone.getTimeZone("Asia/Shanghai")
    return simpleDateFormat.format(new Date())
}

// 获取远端服务器信息
def GetRemoteServer(ip, username, password) {
    def remote = [:]
    remote.name = ip
    remote.host = ip
    remote.user = username
    remote.password = password
    remote.allowAnyHosts = true
    return remote
}

pipeline {
    agent none
    environment {
        _version = createVersion()
        _time = getTime()
    }
    stages {
        stage('Git Checkout') {
            agent any
            steps {
                checkout([
	                $class: 'GitSCM',
	                branches: [[name: "${branch}"]],
	                doGenerateSubmoduleConfigurations: false,
	                extensions: [],
	                gitTool: 'Default',
	                submoduleCfg: [],
	                userRemoteConfigs: [[url: '{{git_url}}',credentialsId: '{{credentialsId}}',]]
                ])
            }
        }
        stage('Source Package') {
            agent {
                docker {
                    image 'local-maven:3.6.3-openjdk-8'
                    args '-v maven-repo:/usr/share/maven/ref'
                }
            }
            steps {
                sh 'mvn clean install -Dmaven.test.skip=true'
            }
        }

        stage('Build Image') {
            agent any
            steps {
                sh 'docker build -f $WORKSPACE/CI/dockerfile --build-arg JARNAME=backend.jar -t 127.0.0.1:18080/library/backend:${_version} $WORKSPACE/backend/target/'
                sh 'docker push 127.0.0.1:18080/library/backend:${_version}'
                sh 'docker rmi 127.0.0.1:18080/library/backend:${_version}'
            }
        }

        stage('Publish To Env') {
            agent any
            steps {
                script {
                    def remote = [:]
                    remote = GetRemoteServer('127.0.0.1', 'username', 'password')
                  	sshCommand remote: remote, command: "python3 updateImageLabel.py docker-compose.yml backend 127.0.0.1:18080/library/backend:${_version}"
                  	sshCommand remote: remote, command: "docker-compose -f docker-compose.yml up -d --build backend"
                }
            }
        }

        stage('Archive Package') {
            agent any
            steps {
                sh 'mkdir -p /data/archive/backend/${branch}/${_time}'
                sh 'cp $WORKSPACE/backend/backend.jar /data/archive/backend/${branch}/${_time}'
            }
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90

    解释一下这个脚本

    • 首选镜像的版本是时间戳+分支的格式，类似20231026095511_dev，可以根据项目组的要求进行生成。

    • GetRemoteServer方法主要是提供获取远端服务器的信息，主要使用了SSH Pipeline Steps这个插件的能力，传入ip，username，password三个参数，这边密码是明文写死在脚本里面的，这个插件也支持密码加密保存，如果安全性要求比较高的可以换成加密的方式。

    • Git Checkout 这个stage主要是进行代码的下载，根据${branch}这个参数来指定代码仓库的版本，参数的具体配置可以看下Jenkins参数化构建的相关指导和文章。

    • Source Package就是代码仓库的打包，这边指定使用Docker镜像作为执行的Agent，只要指定镜像和编译命令就可以。这边我还挂载了一个maven-repo的volume，主要是为了缓存Jar包，不用每次都去下载。

    • Build Image步骤进行代码的构建，通过docker-build命令去生成镜像，这边的dockerfile文件是内置在我们代码库中的，参考如下：

      FROM 127.0.0.1:18080/library/java:8.0
ARG JARNAME
COPY ${JARNAME} /data/

      • 1
      • 2
      • 3

    • Publish To Env 推送到环境，这边核心就是连接到远程服务器，通过修改镜像标签的脚本去更新docker-compose.yml文件中的镜像标签，然后重新构建容器

    • Archive Package 是否归档，演示的脚本里面只是归档了编译后的文件，还可以归档镜像等等。归档的路径为分支名/时间戳
      在这里插入图片描述

    前端流水线pipeline脚本
    import java.text.SimpleDateFormat
import java.util.TimeZone

// 构建版本
def createVersion() {
    def simpleDateFormat = new SimpleDateFormat("yyyyMMddHHmmss")
    simpleDateFormat.timeZone = TimeZone.getTimeZone("Asia/Shanghai")
    return simpleDateFormat.format(new Date()) + "_${env.branch}"
}

def getTime() {
    def simpleDateFormat = new SimpleDateFormat("yyyyMMddHHmmss")
    simpleDateFormat.timeZone = TimeZone.getTimeZone("Asia/Shanghai")
    return simpleDateFormat.format(new Date())
}

// 获取远端服务器信息
def GetRemoteServer(ip, username, password) {
    def remote = [:]
    remote.name = ip
    remote.host = ip
    remote.user = username
    remote.password = password
    remote.allowAnyHosts = true
    return remote
}

pipeline {
    agent none
    environment {
        _version = createVersion()
        _time = getTime()
    }
    stages {
        stage('Git Checkout') {
            agent any
            steps {
                checkout([
	                $class: 'GitSCM',
	                branches: [[name: "${branch}"]],
	                doGenerateSubmoduleConfigurations: false,
	                extensions: [],
	                gitTool: 'Default',
	                submoduleCfg: [],
	                userRemoteConfigs: [[url: '{{git_url}}',credentialsId: '{{credentialsId}}',]]
                ])
            }
        }
        stage('Source Package') {
            agent {
                docker {
                    image 'node:8.17.0'
                }
            }
            steps {
                script {
                    sh 'npm install --registry=http://registry.npm.taobao.org'
                }
            }
        }
        stage('Image Build') {
            agent any
            steps {
                sh 'docker build -f $WORKSPACE/CI/dockerfile -t 127.0.0.1:18080/library/frontend:${_version} $WORKSPACE/target/'
                sh 'docker push 127.0.0.1:18080/library/frontend:${_version}'
                sh 'docker rmi 127.0.0.1:18080/library/frontend:${_version}'
            }
        }
        stage('Publish To Env') {
            agent any
            steps {
                script {
                    def remote = [:]
                    remote = GetRemoteServer('127.0.0.1', 'username', 'password')
                    // 更新docker-compose.yml文件，修改镜像
                    sshCommand remote: remote, command: "python3 updateImageLabel.py docker-compose.yml frontend 127.0.0.1:18080/library/frontend:${_version}"
                    sshCommand remote: remote, command: "docker-compose -f docker-compose.yml up -d --build frontend"

                }
            }
        }
        stage('Archive Package') {
            agent any
            steps {
                sh 'mkdir -p /data/archive/frontend/${branch}/${environment}/${_time}'
                sh 'cd $WORKSPACE/target/dist/ && zip -r dist.zip *'
                sh 'cp $WORKSPACE/target/dist/dist.zip /data/archive/frontend/${branch}/${environment}/${_time}'
            }
        }
    }
}

    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    • 11
    • 12
    • 13
    • 14
    • 15
    • 16
    • 17
    • 18
    • 19
    • 20
    • 21
    • 22
    • 23
    • 24
    • 25
    • 26
    • 27
    • 28
    • 29
    • 30
    • 31
    • 32
    • 33
    • 34
    • 35
    • 36
    • 37
    • 38
    • 39
    • 40
    • 41
    • 42
    • 43
    • 44
    • 45
    • 46
    • 47
    • 48
    • 49
    • 50
    • 51
    • 52
    • 53
    • 54
    • 55
    • 56
    • 57
    • 58
    • 59
    • 60
    • 61
    • 62
    • 63
    • 64
    • 65
    • 66
    • 67
    • 68
    • 69
    • 70
    • 71
    • 72
    • 73
    • 74
    • 75
    • 76
    • 77
    • 78
    • 79
    • 80
    • 81
    • 82
    • 83
    • 84
    • 85
    • 86
    • 87
    • 88
    • 89
    • 90
    • 91

    前端和后端除了构建方式不一样，其他基本都相同。

    结语

    参考地址：

    https://www.jenkins.io/doc/book/pipeline/

    https://www.jenkins.io/doc/pipeline/steps/ssh-steps/
