• 蓝桥杯嵌入式STM32G431RBT6知识点（主观题部分）

    目录

    1  前置准备

    1.1 Keil

    1.1.1  编译器版本及微库

    1.1.2  添加官方提供的LCD及I2C文件

    1.2  CubeMX

    1.2.1   时钟树

    1.2.2   其他

    1.2.3  明确CubeMX路径，放置芯片包

    2  GPIO

    2.1  实验1：LED1-LED8循环亮灭

    ​编辑

    2.2  实验2：按键控制LED亮灭（检测电平法）

    2.3  实验3：按键控制LED亮灭（外部中断法）

     2.4  实验4：蜂鸣器

    2.5  实验5：按键消抖

    2.6  实验6：长按短按

    2.7  实验7：双击

    2.8  实验8： 长按双击综合

    3  ADC/DAC

    3.1  实验1：获取电位器引脚的电压

     3.2  实验2：设定双引脚电压并读取

    4  I2C EEPROM

    4.1  实验1：EEPROM的读写+浮点数的处理

    4.2  实验2：大位数读取

    4.3  实验3：EEPROM掉电不丢失

    4.4  实验4：第一次上电问题

     4.5  实验5：MCP4017可编程电阻

    5  UART/USART

    5.1  实验1：轮询收发

     5.2  实验2：中断收发

    5.3  实验3：中断回调函数

    5.4  字符串问题注意

     5.5  实验4：发送指定格式的字符串并从字符串中提取指定信息

    5.6  实验5：DMA及几种收发方式的分析

    5.7  实验6：串口的不定长收发（DMA+空闲中断）

    6  TIM

    6.1  实验1：延时

    6.2  实验2：PWM输出（控制蜂鸣器）

    6.3  实验3：检测555信号发生器信号频率和占空比

     6.4  实验4：检测自己输出的PWM频率和占空比（上升沿中断）

    6.5  实验5：检测自己输出的PWM频率和占空比（PWM中断）

    7  RTC

    7.1  实验1：显示年月日时分秒

    7.2  实验2：秒中断

    7.3  实验3：闹钟中断

    1  前置准备

    1.1 Keil

    1.1.1  编译器版本及微库

    编译器版本调整至version 5，勾选Micro LIB

    1.1.2  添加官方提供的LCD及I2C文件

    这五个文件是需要添加进自己的工程中的

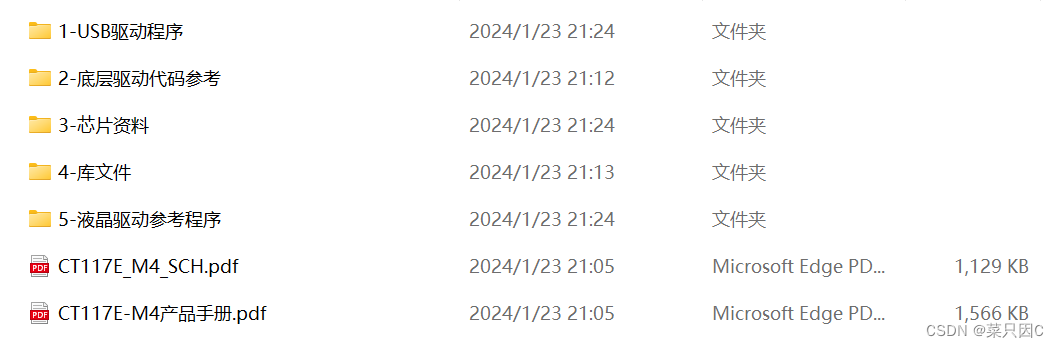

    这个是官方比赛提供的数据包，有关I2C的文件从2中提取，有关LCD的文件从5中提取（.c文件在Src中，.h文件在Inc中）

    1.2  CubeMX

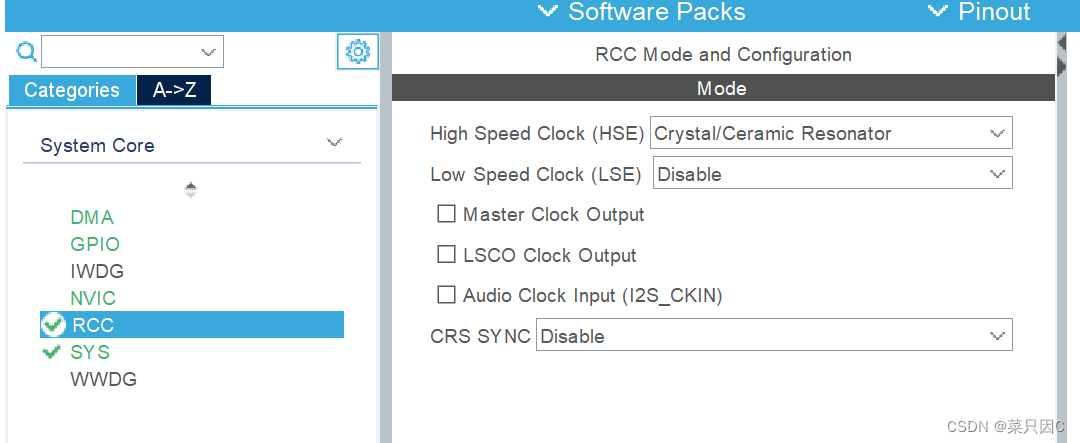

    1.2.1   时钟树

    1.2.2   其他



    1.2.3  明确CubeMX路径，放置芯片包

    2  GPIO

    2.1  实验1：LED1-LED8循环亮灭

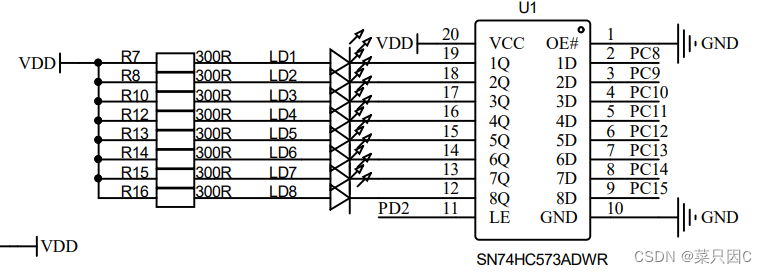

     在最小系统原理图中找到LED1-LED8对应的引脚是PC8-PC15，那么我们在CubeMX中将这几个引脚配置成GPIO_Output即可

    while内的代码：

    1. 	    HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);//常用函数1
    2. 		HAL_Delay(100);//常用函数2
    3. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);
    4. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_9,GPIO_PIN_SET);
    5. 		HAL_Delay(100);
    6. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_9,GPIO_PIN_RESET);
    7. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10,GPIO_PIN_SET);
    8. 		HAL_Delay(100);
    9. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_10,GPIO_PIN_RESET);
    10. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11,GPIO_PIN_SET);
    11. 		HAL_Delay(100);
    12. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_11,GPIO_PIN_RESET);
    13. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_12,GPIO_PIN_SET);
    14. 		HAL_Delay(100);
    15. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_12,GPIO_PIN_RESET);
    16. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_SET);
    17. 		HAL_Delay(100);
    18. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_13,GPIO_PIN_RESET);
    19. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_SET);
    20. 		HAL_Delay(100);
    21. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_14,GPIO_PIN_RESET);
    22. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);
    23. 		HAL_Delay(100);
    24. 		HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);

    2.2  实验2：按键控制LED亮灭（检测电平法）

     参考按键的引脚，同时别忘了把按键对应的引脚调整为上拉输入（起始高电平）

    while内代码：

    1.         if(HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0)==GPIO_PIN_RESET)
    2. 		{
    3. 			HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);
    4. 			HAL_Delay(500);
    5. 			HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);
    6. 		}

    2.3  实验3：按键控制LED亮灭（外部中断法）

    找到按键对应引脚：

     打开外部中断：

    1. /* USER CODE BEGIN PFP */
    2. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_PIN)
    3. {
    4. 	if(GPIO_PIN==GPIO_PIN_0)
    5. 	{
    6. 		HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_8);
    7. 	}
    8. }
    9. /* USER CODE END PFP */

     2.4  实验4：蜂鸣器

    当PB3为高电平时，二极管断开，所以蜂鸣器路通； 当PB3为低电平时，二极管导通，所以蜂鸣器路短路

    只要配置好PB3的GPIO，就能轻松使用，这里不再用代码解释

    2.5  实验5：按键消抖

    按键按下和放下的过程中会出现抖动，进而出现高低电平的交替，我们通过扫描两次按键的情况来具体判断情况

    1.如果第一次扫描为高电平，那么按键没有被按下

    2.如果第一次扫描为低电平，第二次扫描为高电平，那么认为是抖动，不计入成功按键

    3.如果两次扫描均为低电平，成功按键

    两次扫描的间隔用定时器中断来做

    芯片信号频率为80MHz，分频系数设置为8000-1，计数器溢出值设置为100-1，那么定时器溢出时间为10ms

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. struct keys{
    4. 	int step;
    5. 	int state;
    6. }key[4];
    7. /* USER CODE END PTD */
    8. /* USER CODE BEGIN PFP */
    9. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
    10. {
    11. 	if(htim->Instance==TIM1)
    12. 	{
    13. 		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    14. 		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    15. 		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    16. 		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
    17. 		for(int i=0;i<4;i++)
    18. 		{
    19. 			switch(key[i].step)
    20. 			{
    21. 				case 0:
    22. 				{
    23. 					if(key[i].state==GPIO_PIN_RESET)
    24. 					{
    25. 						key[i].step=1;
    26. 					}
    27. 				}
    28. 				break;
    29. 				case 1:
    30. 				{
    31. 					if(key[i].state==GPIO_PIN_RESET)
    32. 					{
    33. 						key[i].step=2;
    34. 						sprintf(buf,"%d",i);
    35. 						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    36. 					}
    37. 					else
    38. 					{
    39. 						key[i].step=0;
    40. 					}
    41. 				}
    42. 				break;
    43. 				case 2:
    44. 				{
    45. 					if(key[i].state==GPIO_PIN_SET)
    46. 					{
    47. 						key[i].step=0;
    48. 					}
    49. 				}
    50. 				break;
    51. 			}
    52.
    53. 		}
    54. 	}
    55. }
    56. /* USER CODE END PFP */
    57.  /* USER CODE BEGIN 2 */
    58. 	LCD_Init();
    59. 	LCD_Clear(Blue);
    60. 	LCD_SetBackColor(Blue);
    61. 	LCD_SetTextColor(White);
    62. 	I2CInit();
    63. 	HAL_TIM_Base_Start_IT(&htim1);
    64.
    65.   /* USER CODE END 2 */

    2.6  实验6：长按短按

    1.如果第一次扫描为高电平，则没有按键

    2.如果第一次扫描为低电平，第二次扫描为高电平，那么认为是抖动，不计入成功按键

    3.如果两次扫描均为低电平，成功按键，如果按键时间大于700ms，则视为长按，若小于700ms，则视为短按

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. struct keys{
    4. 	int step;
    5. 	int state;
    6. }key[4];
    7. int a=-1;
    8. int cnt;
    9. /* USER CODE END PTD */
    10. /* USER CODE BEGIN PFP */
    11. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
    12. {
    13. 	if(htim->Instance==TIM1)
    14. 	{
    15. 		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    16. 		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    17. 		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    18. 		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
    19. 		for(int i=0;i<4;i++)
    20. 		{
    21. 			switch(key[i].step)
    22. 			{
    23. 				case 0:
    24. 				{
    25. 					if(key[i].state==GPIO_PIN_RESET)
    26. 					{
    27. 						key[i].step=1;
    28. 						cnt=0;
    29. 					}
    30. 				}
    31. 				break;
    32. 				case 1:
    33. 				{
    34. 					if(key[i].state==GPIO_PIN_RESET)
    35. 					{
    36. 						key[i].step=2;
    37.                         sprintf(buf,"SINGLE");
    38. 						LCD_ClearLine(Line4);
    39. 						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    40. 					}
    41. 					else
    42. 					{
    43. 						key[i].step=0;
    44. 					}
    45. 				}
    46. 				break;
    47. 				case 2:
    48. 				{
    49. 					if(key[i].state==GPIO_PIN_RESET)
    50. 					{
    51. 						if(i==a&&cnt>70)
    52. 						{
    53. 								sprintf(buf,"%d %d",i,cnt);
    54.                                 LCD_ClearLine(Line4);
    55. 								LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    56. 						}
    57. 						else
    58. 						{
    59. 							a=i;
    60. 						}
    61. 						cnt++;
    62. 					}
    63. 					else
    64. 					{
    65. 						key[i].step=0;
    66. 					}
    67. 				}
    68. 				break;
    69. 			}
    70.
    71. 		}
    72. 	}
    73. }
    74. /* USER CODE END PFP */

    2.7  实验7：双击

    1.如果第一次能够被视为成功按键，那么计时开始

    2.如果两次成功按键的间隔小于700ms，视为双击成功

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. struct keys{
    4. 	int step;
    5. 	int state;
    6. 	int cnt;
    7. }key[4];
    8. int a=-1;
    9. int cnt;
    10. /* USER CODE END PTD */
    11. /* USER CODE BEGIN PFP */
    12. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
    13. {
    14. 	if(htim->Instance==TIM1)
    15. 	{
    16. 		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    17. 		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    18. 		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    19. 		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
    20. 		for(int i=0;i<4;i++)
    21. 		{
    22. 			switch(key[i].step)
    23. 			{
    24. 				case 0:
    25. 				{
    26. 					if(key[i].state==GPIO_PIN_RESET)
    27. 					{
    28. 						key[i].step=1;
    29. 					}
    30. 				}
    31. 				break;
    32. 				case 1:
    33. 				{
    34. 					if(key[i].state==GPIO_PIN_RESET)
    35. 					{
    36.                         sprintf(buf,"SINGLE");
    37. 						LCD_ClearLine(Line4);
    38. 						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    39.                         if(i==a)
    40. 						{
    41. 								if(key[i].cnt<70)
    42. 								{
    43. 									sprintf(buf,"%d %d",i,key[i].cnt);
    44. 									LCD_ClearLine(Line4);
    45. 									LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    46. 									key[i].step=0;
    47. 									a=-1;
    48. 								}
    49. 								key[0].cnt=0;
    50. 								key[1].cnt=0;
    51. 								key[2].cnt=0;
    52. 								key[3].cnt=0;
    53. 						}
    54. 						else
    55. 						{
    56. 							a=i;
    57. 						}
    58. 						key[i].step=2;
    59. 					}
    60. 					else
    61. 					{
    62. 						key[i].step=0;
    63. 					}
    64. 				}
    65. 				break;
    66. 				case 2:
    67. 				{
    68. 					if(key[i].state==GPIO_PIN_SET)
    69. 					{
    70. 						key[i].step=0;
    71. 					}
    72. 				}
    73. 				break;
    74. 			}
    75.
    76. 		}
    77. 		key[a].cnt++;
    78. 	}
    79. }
    80. /* USER CODE END PFP */

    2.8  实验8： 长按双击综合

    其实不用写在一个定时器内，那样逻辑会比较复杂。我们可以开两个定时器，一个定时器检测长按，一个定时器检测双击

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. struct keys{
    4. 	int state;
    5. 	int step1;
    6. 	int step2;
    7. 	int double_time;
    8. }key[4];
    9. int a=-1,b=-1;
    10. int cnt;
    11. /* USER CODE END PTD */
    12. /* USER CODE BEGIN PFP */
    13. void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
    14. {
    15. 	if(htim->Instance==TIM3)
    16. 	{
    17. 		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    18. 		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    19. 		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    20. 		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
    21. 		for(int i=0;i<4;i++)
    22. 		{
    23. 			switch(key[i].step2)
    24. 			{
    25. 				case 0:
    26. 				{
    27. 					if(key[i].state==GPIO_PIN_RESET)
    28. 					{
    29. 						key[i].step2=1;
    30. 						cnt=0;
    31. 					}
    32. 				}
    33. 				break;
    34. 				case 1:
    35. 				{
    36. 					if(key[i].state==GPIO_PIN_RESET)
    37. 					{
    38. 						key[i].step2=2;
    39. 						/*sprintf(buf,"SINGLE");
    40. 						LCD_ClearLine(Line4);
    41. 						LCD_DisplayStringLine(Line4,(uint8_t*)buf);*/
    42. 					}
    43. 					else
    44. 					{
    45. 						key[i].step2=0;
    46. 					}
    47. 				}
    48. 				break;
    49. 				case 2:
    50. 				{
    51. 					if(key[i].state==GPIO_PIN_RESET)
    52. 					{
    53. 						if(i==b&&cnt>70)
    54. 						{
    55. 								sprintf(buf,"LONG:%d %d",i,cnt);
    56.                 LCD_ClearLine(Line4);
    57. 								LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    58. 						}
    59. 						else
    60. 						{
    61. 							b=i;
    62. 						}
    63. 						cnt++;
    64. 					}
    65. 					else
    66. 					{
    67. 						key[i].step2=0;
    68. 					}
    69. 				}
    70. 				break;
    71. 			}
    72. 		}
    73. 	}
    74. 	if(htim->Instance==TIM1)
    75. 	{
    76. 		key[0].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_0);
    77. 		key[1].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_1);
    78. 		key[2].state=HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_2);
    79. 		key[3].state=HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0);
    80. 		for(int i=0;i<4;i++)
    81. 		{
    82. 			switch(key[i].step1)
    83. 			{
    84. 				case 0:
    85. 				{
    86. 					if(key[i].state==GPIO_PIN_RESET)
    87. 					{
    88. 						key[i].step1=1;
    89. 					}
    90. 				}
    91. 				break;
    92. 				case 1:
    93. 				{
    94. 					if(key[i].state==GPIO_PIN_RESET)
    95. 					{
    96. 						sprintf(buf,"SINGLE");
    97. 						LCD_ClearLine(Line4);
    98. 						LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    99. 						if(i==a)
    100. 						{
    101. 								if(key[i].double_time<70)
    102. 								{
    103. 									sprintf(buf,"DOUBLE:%d %d",i,key[i].double_time);
    104. 									LCD_ClearLine(Line4);
    105. 									LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    106. 									key[i].step1=0;
    107. 									a=-1;
    108. 								}
    109. 								key[0].double_time=0;
    110. 								key[1].double_time=0;
    111. 								key[2].double_time=0;
    112. 								key[3].double_time=0;
    113. 						}
    114. 						else
    115. 						{
    116. 							a=i;
    117. 						}
    118. 						key[i].step1=2;
    119. 					}
    120. 					else
    121. 					{
    122. 						key[i].step1=0;
    123. 					}
    124. 				}
    125. 				break;
    126. 				case 2:
    127. 				{
    128. 					if(key[i].state==GPIO_PIN_SET)
    129. 					{
    130. 						key[i].step1=0;
    131. 					}
    132. 				}
    133. 				break;
    134. 			}
    135. 		}
    136. 		key[a].double_time++;
    137. 	}
    138. }
    139. /* USER CODE END PFP */
    140. /* USER CODE BEGIN 2 */
    141. 	LCD_Init();
    142. 	LCD_Clear(Blue);
    143. 	HAL_TIM_Base_Start_IT(&htim1);
    144. 	HAL_TIM_Base_Start_IT(&htim3);
    145.   /* USER CODE END 2 */

    2.9  锁存器

    由于LCD和LED共用一些引脚，导致在使用LCD显示时会出现LED全亮的情况，干扰LED正常的工作，所以我们需要对锁存器进行控制

    当PD2高电平时，锁存器使能，此时LED受引脚高低电平控制； 当PD2低电平时，锁存器失能，此时LED不受引脚高低电平控制

    所以我们需要在控制LED亮灭的语句前后分别对锁存器进行使能和失能操作，并且在程序一开始就对所有灯进行灭处理

    1. HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    2. HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
    3. HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);

    3  ADC/DAC

    3.1  实验1：获取电位器引脚的电压

    我们想获取两个电位器的电压：

    这里以PB12为例：

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. /* USER CODE END PTD */
    4. /* USER CODE BEGIN PFP */
    5. double getADC()
    6. {
    7. 	HAL_ADC_Start(&hadc1);
    8. 	return HAL_ADC_GetValue(&hadc1)*3.3/4096;
    9. }
    10. /* USER CODE END PFP */
    11. /* USER CODE BEGIN 2 */
    12. 	LCD_Init();
    13. 	LCD_Clear(Blue);
    14. 	LCD_SetBackColor(Blue);
    15. 	LCD_SetTextColor(White);
    16.
    17.   /* USER CODE END 2 */
    18. /* USER CODE BEGIN 3 */
    19. 	sprintf(buf,"%.3lf",getADC());
    20. 	LCD_ClearLine(Line4);
    21. 	LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    22. 	HAL_Delay(1000);
    23.   }
    24.   /* USER CODE END 3 */

    转动电位器R38可观察到电压发生明显变化

     3.2  实验2：设定双引脚电压并读取



    这里我们发现测量ADC的两个引脚均在ADC1上，所以获取电压会有先后之分

     采样时间调长，采样准确些，这里我们看到优先采集PA4,再采集PA3

    1. /* USER CODE BEGIN PFP */
    2. void setDAC()
    3. {
    4. 	HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
    5. 	HAL_DAC_Start(&hdac1,DAC_CHANNEL_2);
    6. 	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,0,1.1*4096/3.3);
    7. 	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_2,0,2.2*4096/3.3);
    8. }
    9. double getADC()
    10. {
    11. 	HAL_ADC_Start(&hadc2);
    12. 	return HAL_ADC_GetValue(&hadc2)*3.3/4096;
    13. }
    14. /* USER CODE END PFP */
    15.  /* USER CODE BEGIN 2 */
    16. 	LCD_Init();
    17. 	LCD_Clear(Blue);
    18. 	LCD_SetBackColor(Blue);
    19. 	LCD_SetTextColor(White);
    20. 	setDAC();
    21.   /* USER CODE END 2 */
    22.  /* USER CODE BEGIN 3 */
    23. 	sprintf(buf,"%.3lf",getADC());
    24. 	LCD_ClearLine(Line4);
    25. 	LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    26. 	HAL_Delay(1);//需要延时
    27. 	sprintf(buf,"%.3lf",getADC());
    28. 	LCD_ClearLine(Line5);
    29. 	LCD_DisplayStringLine(Line5,(uint8_t*)buf);
    30. 	HAL_Delay(1000);
    31.   }
    32.   /* USER CODE END 3 */

    3.3  实验3：对于AD采集的数据进行滤波处理

    假如有20个数据，我们可以对这些数据排序，然后选中间的十个数据取平均值

    排序算法可以用qsort函数，头文件是algorithm

    1. int cmp_int(const void* e1, const void* e2)
    2. {
    3.     //排序为升序
    4. 	return (*(int*)e1 - *(int*)e2); //*(int*)e1表示将e1强制类型转化为int*,return在这里返回大于0小于0或等于0的数
    5. }
    6.
    7. qsort(arr, sz,sizeof(arr[0]),cmp_int);  //用qsort排整型

    4  I2C EEPROM

    4.1  实验1：EEPROM的读写+浮点数的处理

    对于EEPROM读写的函数我们有固定模板：

    1. uint8_t EEPROM_Read(uint8_t addr)
    2. {
    3. 	I2CStart();
    4. 	I2CSendByte(0xa0);
    5. 	I2CWaitAck();
    6. 	I2CSendByte(addr);
    7. 	I2CWaitAck();
    8.
    9. 	I2CStart();
    10. 	I2CSendByte(0xa1);
    11. 	I2CWaitAck();
    12. 	uint8_t temp=I2CReceiveByte();
    13. 	I2CWaitAck();
    14. 	I2CStop();
    15. 	return temp;
    16. }
    17. void EEPROM_Write(uint8_t addr,uint8_t info)
    18. {
    19. 	I2CStart();
    20. 	I2CSendByte(0xa0);
    21. 	I2CWaitAck();
    22. 	I2CSendByte(addr);
    23. 	I2CWaitAck();
    24. 	I2CSendByte(info);
    25. 	I2CWaitAck();
    26. 	I2CStop();
    27. }

    借用3.2的实验数据进行读写，建议EEPROM不要写在while内，EEPROM的读写是有寿命的，每次读写都要延时一下：

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. double V1[5],V2[5];
    4. uint8_t addr,res1,res2,res3,res4;
    5. /* USER CODE END PTD */
    6. /* USER CODE BEGIN PFP */
    7. void setDAC()
    8. {
    9. 	HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);
    10. 	HAL_DAC_Start(&hdac1,DAC_CHANNEL_2);
    11. 	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_1,0,1.1*4096/3.3);
    12. 	HAL_DAC_SetValue(&hdac1,DAC_CHANNEL_2,0,2.2*4096/3.3);
    13. }
    14. double getADC()
    15. {
    16. 	HAL_ADC_Start(&hadc2);
    17. 	return HAL_ADC_GetValue(&hadc2)*3.3/4096;
    18. }
    19. uint8_t EEPROM_Read(uint8_t addr)
    20. {
    21. 	I2CStart();
    22. 	I2CSendByte(0xa0);
    23. 	I2CWaitAck();
    24. 	I2CSendByte(addr);
    25. 	I2CWaitAck();
    26.
    27. 	I2CStart();
    28. 	I2CSendByte(0xa1);
    29. 	I2CWaitAck();
    30. 	uint8_t temp=I2CReceiveByte();
    31. 	I2CWaitAck();
    32. 	I2CStop();
    33. 	return temp;
    34. }
    35. void EEPROM_Write(uint8_t addr,uint8_t info)
    36. {
    37. 	I2CStart();
    38. 	I2CSendByte(0xa0);
    39. 	I2CWaitAck();
    40. 	I2CSendByte(addr);
    41. 	I2CWaitAck();
    42. 	I2CSendByte(info);
    43. 	I2CWaitAck();
    44. 	I2CStop();
    45. }
    46. /* USER CODE END PFP *//* USER CODE BEGIN 2 */
    47. 	LCD_Init();
    48. 	LCD_Clear(Blue);
    49. 	LCD_SetBackColor(Blue);
    50. 	LCD_SetTextColor(White);
    51. 	I2CInit();
    52. 	setDAC();
    53. 	HAL_Delay(1);
    54. 	for(int i=0;i<5;i++)
    55. 	{
    56. 		V1[i]=getADC();
    57. 		HAL_Delay(1);
    58. 		V2[i]=getADC();
    59. 		HAL_Delay(1);
    60. 	}
    61. 	for(int i=0;i<5;i++)
    62. 	{
    63. 		EEPROM_Write(addr++,(uint8_t)V1[i]);
    64. 		HAL_Delay(50);
    65. 		EEPROM_Write(addr++,(V1[i]-(uint8_t)V1[i])*100);
    66. 		HAL_Delay(50);
    67. 		EEPROM_Write(addr++,(uint8_t)V2[i]);
    68. 		HAL_Delay(50);
    69. 		EEPROM_Write(addr++,(V2[i]-(uint8_t)V2[i])*100);
    70. 		HAL_Delay(50);
    71. 	}
    72. 	addr=0;
    73. 	for(int i=0;i<5;i++)
    74. 	{
    75. 		res1=EEPROM_Read(addr++);
    76. 		HAL_Delay(50);
    77. 		res2=EEPROM_Read(addr++);
    78. 		HAL_Delay(50);
    79. 		res3=EEPROM_Read(addr++);
    80. 		HAL_Delay(50);
    81. 		res4=EEPROM_Read(addr++);
    82. 		HAL_Delay(50);
    83. 		sprintf(buf,"%.2lf  %.2lf",res1+(double)res2/100,res3+(double)res4/100);
    84. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    85. 	}
    86.   /* USER CODE END 2 */

    4.2  实验2：大位数读取

    8位范围：0-255

    16位范围：0-65535

    24位范围：0-16777215

    32位范围：0-4294967296

    这里以到24位为例

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. int num[10]={105798,367842,56674,4,256,8917,56565,34343,1025,788};
    4. uint8_t temp1,temp2,temp3,res1,res2,res3;
    5. uint8_t addr;
    6. /* USER CODE END PTD */
    7. /* USER CODE BEGIN PFP */
    8. uint8_t EEPROM_Read(uint8_t addr)
    9. {
    10. 	I2CStart();
    11. 	I2CSendByte(0xa0);
    12. 	I2CWaitAck();
    13. 	I2CSendByte(addr);
    14. 	I2CWaitAck();
    15.
    16. 	I2CStart();
    17. 	I2CSendByte(0xa1);
    18. 	I2CWaitAck();
    19. 	uint8_t temp=I2CReceiveByte();
    20. 	I2CWaitAck();
    21. 	I2CStop();
    22. 	return temp;
    23. }
    24. void EEPROM_Write(uint8_t addr,uint8_t info)
    25. {
    26. 	I2CStart();
    27. 	I2CSendByte(0xa0);
    28. 	I2CWaitAck();
    29. 	I2CSendByte(addr);
    30. 	I2CWaitAck();
    31. 	I2CSendByte(info);
    32. 	I2CWaitAck();
    33. 	I2CStop();
    34. }
    35. /* USER CODE END PFP */
    36. /* USER CODE BEGIN 2 */
    37. 	LCD_Init();
    38. 	LCD_Clear(Blue);
    39. 	LCD_SetBackColor(Blue);
    40. 	LCD_SetTextColor(White);
    41. 	I2CInit();
    42. 	for(int i=0;i<10;i++)
    43. 	{
    44. 		temp1=num[i]&0xFF;
    45. 		temp2=((num[i]-temp1)>>8)&0xFF;
    46. 		temp3=((num[i]-temp1-(temp2<<8))>>16)&0xFF;
    47. 		EEPROM_Write(addr++,temp1);
    48. 		HAL_Delay(50);
    49. 		EEPROM_Write(addr++,temp2);
    50. 		HAL_Delay(50);
    51. 		EEPROM_Write(addr++,temp3);
    52. 		HAL_Delay(50);
    53. 	}
    54. 	addr=0;
    55. 	for(int i=0;i<10;i++)
    56. 	{
    57. 		res1=EEPROM_Read(addr++);
    58. 		HAL_Delay(50);
    59. 		res2=EEPROM_Read(addr++);
    60. 		HAL_Delay(50);
    61. 		res3=EEPROM_Read(addr++);
    62. 		HAL_Delay(50);
    63. 		sprintf(buf,"%d",res1+(res2<<8)+(res3<<16));
    64. 		LCD_ClearLine(Line4);
    65. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    66. 		HAL_Delay(1000);
    67. 	}
    68.   /* USER CODE END 2 */

    4.3  实验3：EEPROM掉电不丢失

    去掉上面程序的写的部分，重新烧录即可验证

    4.4  实验4：第一次上电问题

    我们以这道题为例：如果我们将程序烧录到新板时，EEPROM的值是不确定的，而题目要求初次上电就要能读取相关值。所以我们需要判断板子是否是第一次上电，然后做出相关步骤

    1. if(EEPROM_Read(0xaa)!=1&&EEPROM_Read(0xab)!=1)
    2. {
    3. 	EEPROM_Write(0xaa,1);//我们设定0xaa为是否是第一次上电（新板）的标志位1
    4. 	HAL_Delay(20);
    5. 	EEPROM_Write(0xab,1);//我们设定0xab为是否是第一次上电（新板）的标志位2
    6. 	HAL_Delay(20);
    7. 	EEPROM_Write(0xa0,30);
    8. 	HAL_Delay(20);
    9. 	EEPROM_Write(0xa1,50);
    10. 	HAL_Delay(20);
    11. 	EEPROM_Write(0xa2,70);
    12. 	HAL_Delay(20);
    13. }

     4.5  实验5：MCP4017可编程电阻

    原理：

    Rs为单个电阻阻值；RWS为总阻值，与R17串联，两者对VDD电压进行分压，可以通过测量PB14的电压判断可编程电阻的阻值。

    MCP4017的默认总阻值为100kΩ ，对应0-127个档位，当寄存器为0时，阻值为0；当寄存器为0x7F时阻值为100kΩ

    R = 787.4 * readresistor


    V=3.3*\tfrac{R}{R+10}

    模板：

    1. void RWrite(uint8_t value)
    2. {
    3. 	I2CStart();
    4. 	I2CSendByte(0x5e);
    5. 	I2CWaitAck();
    6. 	I2CSendByte(value);
    7. 	I2CWaitAck();
    8. 	I2CStop();
    9. }
    10. uint8_t RRead(void)
    11. {
    12. 	uint8_t value;
    13. 	I2CStart();
    14. 	I2CSendByte(0x5F);
    15. 	I2CWaitAck();
    16.
    17. 	value = I2CReceiveByte();
    18. 	I2CSendNotAck();
    19. 	I2CStop();
    20. 	return value;
    21. }

    检测从0-127，PB14的电压

    1. /* USER CODE BEGIN PFP */
    2. void RWrite(uint8_t value)
    3. {
    4. 	I2CStart();
    5. 	I2CSendByte(0x5e);
    6. 	I2CWaitAck();
    7. 	I2CSendByte(value);
    8. 	I2CWaitAck();
    9. 	I2CStop();
    10. }
    11. uint8_t RRead(void)
    12. {
    13. 	uint8_t value;
    14. 	I2CStart();
    15. 	I2CSendByte(0x5F);
    16. 	I2CWaitAck();
    17.
    18. 	value = I2CReceiveByte();
    19. 	I2CSendNotAck();
    20. 	I2CStop();
    21. 	return value;
    22. }
    23. double getADC()
    24. {
    25. 	HAL_ADC_Start(&hadc1);
    26. 	return HAL_ADC_GetValue(&hadc1)*3.3/4096;
    27. }
    28. /* USER CODE END PFP */
    29. /* USER CODE BEGIN WHILE */
    30. 	for(int i=0;i<128;i++)
    31. 	{
    32. 		RWrite(i);
    33. 		HAL_Delay(20);
    34. 		sprintf(buf,"%d %lf",RRead(),getADC());
    35. 		LCD_ClearLine(Line4);
    36. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    37. 		HAL_Delay(1000);
    38. 	}
    39.
    40.   while (1)
    41.   {
    42.     /* USER CODE END WHILE */

    5  UART/USART

    CubeMX默认的引脚是不对的，所以别忘了更改引脚

    5.1  实验1：轮询收发

    HAL_UART_Receive：接收不完指定数量的字符不会进行下一步，设置的等待时间一般为无限大

    1.  /* USER CODE BEGIN WHILE */
    2. 	HAL_UART_Receive(&huart1,(uint8_t*)buf,5,0xFFFF);//接收不完指定数量的字符不会进行下一步
    3. 	HAL_UART_Transmit(&huart1,(uint8_t*)buf,5,0xFFFF);
    4.
    5.   while (1)
    6.   {
    7.     /* USER CODE END WHILE */

     5.2  实验2：中断收发

    CubeMX别忘打开串口中断

    HAL_UART_Receive_IT：不会等待，最多收指定个数，收几个无所谓，但是只有收满了才会进入中断回调函数

    下面这个程序如果不写在while里是不会收到除了空白以外的任何字符的，因为只执行一次的话Receive函数已经过了，不会再执行

    1. while (1)
    2.   {
    3.     /* USER CODE END WHILE */
    4.
    5.     /* USER CODE BEGIN 3 */
    6. 		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);//不会等待，最多收5个，收几个无所谓
    7. 		HAL_UART_Transmit_IT(&huart1,(uint8_t*)buf,5);
    8.
    9.   }
    10.   /* USER CODE END 3 */

    5.3  实验3：中断回调函数

    1. /* USER CODE BEGIN PFP */
    2. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    3. {
    4. 	if(huart->Instance==USART1)
    5. 	{
    6. 		HAL_UART_Transmit_IT(&huart1,(uint8_t*)buf,5);
    7. 		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);
    8. 	}
    9. }
    10. /* USER CODE END PFP */
    11.  /* USER CODE BEGIN WHILE */
    12. 	HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,5);//不会等待，最多收5个，收几个无所谓
    13.
    14.   while (1)
    15.   {
    16.     /* USER CODE END WHILE */

    5.4  字符串问题注意

    每个字符串结尾都有\r\n占两个位置，而且如果我们在串口助手里勾选发送新行后，每次发送的字符串后都带\r\n

     5.5  实验4：发送指定格式的字符串并从字符串中提取指定信息

    比如我们想发送时间，指定格式为时：分：秒，我们想从串口收到的字符串中提取到时，分，秒三个信息

    这里用到sscanf函数来提取信息

    当然也可以根据实际情况单个单个提取，不过会略显复杂

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. int hour,min,second;
    4. /* USER CODE END PTD */
    5. /* USER CODE BEGIN PFP */
    6. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    7. {
    8. 	if(huart->Instance==USART1)
    9. 	{
    10. 		sscanf(buf,"%d:%d:%d",&hour,&min,&second);
    11. 		sprintf(buf,"hour:%d",hour);
    12. 		LCD_ClearLine(Line2);
    13. 		LCD_ClearLine(Line4);
    14. 		LCD_ClearLine(Line6);
    15. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    16. 		sprintf(buf,"min:%d",min);
    17. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    18. 		sprintf(buf,"second:%d",second);
    19. 		LCD_DisplayStringLine(Line6,(uint8_t*)buf);
    20. 		memset(buf,0,sizeof(buf));
    21. 		HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,8);
    22. 	}
    23. }
    24. /* USER CODE END PFP */
    25. /* USER CODE BEGIN 2 */
    26. 	LCD_Init();
    27. 	LCD_Clear(Blue);
    28. 	LCD_SetBackColor(Blue);
    29. 	LCD_SetTextColor(White);
    30. 	I2CInit();
    31.
    32.
    33.   /* USER CODE END 2 */
    34.
    35.   /* Infinite loop */
    36.   /* USER CODE BEGIN WHILE */
    37. 	HAL_UART_Receive_IT(&huart1,(uint8_t*)buf,8);
    38.   while (1)
    39.   {
    40.     /* USER CODE END WHILE */

    5.6  实验5：DMA及几种收发方式的分析

    打开DMA：

     打开中断：

    DMA是默认打开中断的

     因为DMA是不占用CPU的，我们可以尽量使用DMA来提高效率

    这里我们发现收到的数据不完整，然后我们延时一下，这次数据完整

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. int hour,min,second;
    4. /* USER CODE END PTD */
    5. /* USER CODE BEGIN PFP */
    6. void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
    7. {
    8. 	if(huart->Instance==USART1)
    9. 	{
    10. 		sscanf(buf,"%d:%d:%d",&hour,&min,&second);
    11. 		sprintf(buf,"hour:%d",hour);
    12. 		LCD_ClearLine(Line2);
    13. 		LCD_ClearLine(Line4);
    14. 		LCD_ClearLine(Line6);
    15. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    16. 		sprintf(buf,"min:%d",min);
    17. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    18. 		sprintf(buf,"second:%d",second);
    19. 		LCD_DisplayStringLine(Line6,(uint8_t*)buf);
    20. 		sprintf(buf,"%02d:%02d:%02d",hour,min,second);
    21. 		HAL_UART_Transmit_DMA(&huart1,(uint8_t*)buf,8);
    22. 		//int t=100000; while(t--);
    23. 		LCD_DisplayStringLine(Line8,(uint8_t*)buf);
    24. 		memset(buf,0,sizeof(buf));
    25. 		HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,8);
    26. 	}
    27. }
    28. /* USER CODE END PFP */
    29. /* USER CODE BEGIN WHILE */
    30. 	HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,8);
    31.   while (1)
    32.   {
    33.     /* USER CODE END WHILE */

    然后我们试图将Transmit一句改成IT，然后将USART1的中断优先级调整比DMA高，然后发现仍然可以接收到

    但是如果我们全部改成IT，就不可取了，初步分析是中断回调函数的事件过多

    所以我们尽量采取DMA的方式收发数据

    5.7  实验6：串口的不定长收发（DMA+空闲中断）

    其中中断服务函数需要到

     中找

    1.  /* USER CODE BEGIN WHILE */
    2. 	HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,20);
    3. 	__HAL_UART_ENABLE_IT(&huart1,UART_IT_IDLE);
    4.   while (1)
    5.   {
    6.     /* USER CODE END WHILE */
    7. void USART1_IRQHandler(void)
    8. {
    9.   /* USER CODE BEGIN USART1_IRQn 0 */
    10. 	if(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_IDLE)==SET)
    11. 	{
    12. 		__HAL_UART_CLEAR_IDLEFLAG(&huart1);
    13. 		HAL_UART_DMAStop(&huart1);
    14. 		len=20-__HAL_DMA_GET_COUNTER(huart1.hdmarx);
    15. 		HAL_UART_Transmit_DMA(&huart1,(uint8_t*)buf,len);
    16. 		HAL_UART_Receive_DMA(&huart1,(uint8_t*)buf,20);
    17. 	}
    18.   /* USER CODE END USART1_IRQn 0 */
    19.   HAL_UART_IRQHandler(&huart1);
    20.   /* USER CODE BEGIN USART1_IRQn 1 */
    21.
    22.   /* USER CODE END USART1_IRQn 1 */
    23. }

    6  TIM

    6.1  实验1：延时

    1. while (1)
    2.   {
    3.     /* USER CODE END WHILE */
    4.
    5.     /* USER CODE BEGIN 3 */
    6. 		if(__HAL_TIM_GetCounter(&htim1)==10000)
    7. 		{
    8. 			HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_8);
    9. 			__HAL_TIM_SetCounter(&htim1,0);
    10. 		}
    11.
    12.   }
    13.   /* USER CODE END 3 */

    6.2  实验2：PWM输出（控制蜂鸣器）

    PWM原理如图所示：

    1. /* USER CODE BEGIN 2 */
    2. 	LCD_Init();
    3. 	LCD_Clear(Blue);
    4. 	LCD_SetBackColor(Blue);
    5. 	LCD_SetTextColor(White);
    6. 	I2CInit();
    7. 	LED_Close();
    8. 	HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_2);
    9. 	__HAL_TIM_SetCompare(&htim2,TIM_CHANNEL_2,5000);
    10.   /* USER CODE END 2 */

    6.3  实验3：检测555信号发生器信号频率和占空比

     分析：每次捕捉到上升沿我们就进入一次中断，这时我们就得到了一个信号周期的大小

    现在我们已知定时器计一个数的时间，只要我们读取定时器计了多少数，就能通过公式：

    信号周期=定时器计一个数的时间*定时器计数值

    算出信号周期，进而算出信号频率

    占空比的计算可以另外设置一个通道，根据占空比的定义：

    占空比=一个周期内高电平的时间/一个周期

    测量PA15引脚对应的555信号发生器：

    注意：分频系数设置为80比较好，这样记一次数的时间比较短，测量比较精确，而且计数器不容易溢出

    注意TIM2CHANNEL1对应的引脚设置成PA15

    这里注意打印%的方法

    1. /* USER CODE BEGIN PFP */
    2. void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
    3. {
    4. 	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_1)
    5. 	{
    6. 		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_1);
    7. 		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_2);
    8. 		__HAL_TIM_SetCounter(&htim2,0);
    9. 		f=10000000/cnt;
    10. 		duty=1-(double)cnt_down/(double)cnt;
    11. 	}
    12. }
    13. /* USER CODE END PFP */
    14. /* USER CODE BEGIN 2 */
    15. 	LCD_Init();
    16. 	LCD_Clear(Blue);
    17. 	LCD_SetBackColor(Blue);
    18. 	LCD_SetTextColor(White);
    19. 	I2CInit();
    20. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_1);
    21. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_2);
    22.   /* USER CODE END 2 */
    23.  while (1)
    24.   {
    25.     /* USER CODE END WHILE */
    26.
    27.     /* USER CODE BEGIN 3 */
    28. 		sprintf(buf,"%dHz %.2lf%%",f,duty*100);
    29. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    30. 		HAL_Delay(1000);
    31. 		LCD_ClearLine(Line4);
    32.   }
    33.   /* USER CODE END 3 */

     6.4  实验4：检测自己输出的PWM频率和占空比（上升沿中断）

    找到板子上能插杜邦线的两个引脚，一个引脚输出PWM，另一个引脚测量输入的PWM有关性质

    我选择了PB15和PB11两个引脚，PB15用来产生PWM波，PB11用来测量PWM的有关性质

     PB15:

    设置分频系数为8，计数器最大值为1000-1，所以PWM的频率为：

    80MHz/8/1000=10000Hz

    PB11:

    分频系数为80-1，所以计数频率（1/计一个数的时间）为：

    80MHz/80=1MHz

     set可以设置为在0-1000内的值，假如我们设置为300，那么占空比为30%

    1. /* USER CODE BEGIN PTD */
    2. int cnt,cnt_down,f;
    3. double duty;
    4. char buf[20];
    5. int set;
    6. /* USER CODE END PTD */
    7. /* USER CODE BEGIN PFP */
    8. void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
    9. {
    10. 	if(htim->Instance==TIM2&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_4)
    11. 	{
    12. 		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_4);
    13. 		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_3);
    14. 		__HAL_TIM_SetCounter(&htim2,0);
    15. 		f=1000000/cnt;
    16. 		duty=(double)cnt_down/(double)cnt;
    17. 	}
    18. }
    19. /* USER CODE END PFP */
    20.  /* USER CODE BEGIN 2 */
    21. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_4);
    22. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_3);
    23. 	HAL_TIM_PWM_Start(&htim15,TIM_CHANNEL_2);
    24. 	__HAL_TIM_SetCompare(&htim15,TIM_CHANNEL_2,set);
    25. 	LCD_Init();
    26. 	LCD_Clear(Blue);
    27.   /* USER CODE END 2 */
    28. /* USER CODE BEGIN WHILE */
    29.   while (1)
    30.   {
    31.     /* USER CODE END WHILE */
    32.
    33.     /* USER CODE BEGIN 3 */
    34. 		sprintf(buf,"%dHz %.4lf",f,duty);
    35. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    36. 		HAL_Delay(200);
    37.   }
    38.   /* USER CODE END 3 */

     最后测量得到频率为10204Hz，占空比为0.5102，和预估结果大致相同

    6.5  实验5：检测自己输出的PWM频率和占空比（PWM中断）

     捕捉到上升沿中断其实跟PWM中断一样，都是上升沿开始时触发中断

    我们打开PWM中断，使用PWM中断回调函数

    1. /* USER CODE BEGIN PTD */
    2. int cnt,cnt_down,f;
    3. double duty;
    4. char buf[20];
    5. int set;
    6. /* USER CODE END PTD */
    7. /* USER CODE BEGIN PFP */
    8. void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
    9. {
    10. 	if(htim->Instance==TIM15&&htim->Channel==HAL_TIM_ACTIVE_CHANNEL_2)
    11. 	{
    12. 		cnt=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_4);
    13. 		cnt_down=HAL_TIM_ReadCapturedValue(&htim2,TIM_CHANNEL_3);
    14. 		__HAL_TIM_SetCounter(&htim2,0);
    15. 		f=1000000/cnt;
    16. 		duty=1-(double)cnt_down/(double)cnt;
    17. 	}
    18. }
    19. /* USER CODE END PFP */
    20.  /* USER CODE BEGIN 2 */
    21. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_4);
    22. 	HAL_TIM_IC_Start_IT(&htim2,TIM_CHANNEL_3);
    23. 	HAL_TIM_PWM_Start_IT(&htim15,TIM_CHANNEL_2);
    24. 	__HAL_TIM_SetCompare(&htim15,TIM_CHANNEL_2,set);
    25. 	LCD_Init();
    26. 	LCD_Clear(Blue);
    27.   /* USER CODE END 2 */
    28.  /* USER CODE BEGIN WHILE */
    29.   while (1)
    30.   {
    31.     /* USER CODE END WHILE */
    32.
    33.     /* USER CODE BEGIN 3 */
    34. 		sprintf(buf,"%dHz %.4lf",f,duty);
    35. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    36. 		HAL_Delay(200);
    37.   }
    38.   /* USER CODE END 3 */

    6.6  实验6：呼吸灯

    这里着重强调写呼吸灯的一点小问题：由于LED和LCD有互相干扰的情况，我们写LCD的初始化语句之后发现呼吸灯不好使了，代码如下：

    1.  /* Initialize all configured peripherals */
    2.   MX_GPIO_Init();
    3.   MX_TIM3_Init();
    4.   /* USER CODE BEGIN 2 */
    5. 	LCD_Init();
    6. 	LCD_Clear(Yellow);
    7. 	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
    8. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    9. 	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
    10. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
    11.   /* USER CODE END 2 */
    12.
    13.   /* Infinite loop */
    14.   /* USER CODE BEGIN WHILE */
    15. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    16.   while (1)
    17.   {
    18.     /* USER CODE END WHILE */
    19.
    20.     /* USER CODE BEGIN 3 */
    21. 		for(int i=0;i<1000;i++)
    22. 		{
    23.
    24. 			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
    25. 			HAL_Delay(1);
    26.
    27. 		}
    28. 		for(int i=1000;i>=0;i--)
    29. 		{
    30. 			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
    31. 			HAL_Delay(1);
    32. 		}
    33.
    34.   }
    35.   /* USER CODE END 3 */

    但是如果我们把定时器3的初始化语句加在循环内，就好用了

    初步分析是呼吸灯与定时器有关，但LCD与GPIO有关，需要在使用不同功能时切换

    修改后如下，这样就好用了：

    1. /* Initialize all configured peripherals */
    2.   MX_GPIO_Init();
    3.   MX_TIM3_Init();
    4.   /* USER CODE BEGIN 2 */
    5. 	LCD_Init();
    6. 	LCD_Clear(Yellow);
    7. 	HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
    8. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    9. 	HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8|GPIO_PIN_9|GPIO_PIN_10|GPIO_PIN_11|GPIO_PIN_12|GPIO_PIN_13|GPIO_PIN_14|GPIO_PIN_15,GPIO_PIN_SET);
    10. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_RESET);
    11.   /* USER CODE END 2 */
    12.
    13.   /* Infinite loop */
    14.   /* USER CODE BEGIN WHILE */
    15. 	HAL_GPIO_WritePin(GPIOD,GPIO_PIN_2,GPIO_PIN_SET);
    16.   while (1)
    17.   {
    18.     /* USER CODE END WHILE */
    19.
    20.     /* USER CODE BEGIN 3 */
    21. 		for(int i=0;i<1000;i++)
    22. 		{
    23. 			MX_TIM3_Init();
    24. 			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
    25. 			HAL_Delay(1);
    26.
    27. 		}
    28. 		for(int i=1000;i>=0;i--)
    29. 		{
    30. 			MX_TIM3_Init();
    31. 			__HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,i);
    32. 			HAL_Delay(1);
    33. 		}
    34.
    35.   }
    36.   /* USER CODE END 3 */

    7  RTC

    7.1  实验1：显示年月日时分秒

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. /* USER CODE END PTD */
    4. /* USER CODE BEGIN PD */
    5. RTC_TimeTypeDef TIME;
    6. RTC_DateTypeDef DATE;
    7. /* USER CODE END PD */
    8. /* USER CODE BEGIN WHILE */
    9.   while (1)
    10.   {
    11.     /* USER CODE END WHILE */
    12.
    13.     /* USER CODE BEGIN 3 */
    14. 		HAL_RTC_GetTime(&hrtc,&TIME,RTC_FORMAT_BIN);
    15. 		HAL_RTC_GetDate(&hrtc,&DATE,RTC_FORMAT_BIN);
    16. 		LCD_ClearLine(Line2);
    17. 		LCD_ClearLine(Line4);
    18. 		sprintf(buf,"%d-%d-%d",DATE.Year,DATE.Month,DATE.Date);
    19. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    20. 		sprintf(buf,"%d:%d:%d",TIME.Hours,TIME.Minutes,TIME.Seconds);
    21. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    22.   }
    23.   /* USER CODE END 3 */

    7.2  实验2：秒中断

    上面我们已经设置好RTC的频率为750MHz，按照如上系数配置，750K/125/6000=1Hz

    1秒发生一次中断，而跟我们设定的闹钟时间无关

    1. /* USER CODE BEGIN PTD */
    2. char buf[20];
    3. /* USER CODE END PTD */
    4. /* USER CODE BEGIN PD */
    5. RTC_TimeTypeDef TIME;
    6. RTC_DateTypeDef DATE;
    7. /* USER CODE END PD */
    8. /* USER CODE BEGIN PFP */
    9. void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc)
    10. {
    11. 	HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_3);
    12. }
    13. /* USER CODE END PFP */
    14. /* USER CODE BEGIN WHILE */
    15.   while (1)
    16.   {
    17.     /* USER CODE END WHILE */
    18.
    19.     /* USER CODE BEGIN 3 */
    20. 		HAL_RTC_GetTime(&hrtc,&TIME,RTC_FORMAT_BIN);
    21. 		HAL_RTC_GetDate(&hrtc,&DATE,RTC_FORMAT_BIN);
    22. 		LCD_ClearLine(Line2);
    23. 		LCD_ClearLine(Line4);
    24. 		sprintf(buf,"%d-%d-%d",DATE.Year,DATE.Month,DATE.Date);
    25. 		LCD_DisplayStringLine(Line2,(uint8_t*)buf);
    26. 		sprintf(buf,"%d:%d:%d",TIME.Hours,TIME.Minutes,TIME.Seconds);
    27. 		LCD_DisplayStringLine(Line4,(uint8_t*)buf);
    28.   }
    29.   /* USER CODE END 3 */

    7.3  实验3：闹钟中断

    日期时分都不看，只看秒，如果闹钟设定的秒跟当前时间一样，则进入中断，自己需要编写的其它代码跟实验2一致

  • 相关阅读:
    【原理篇】四、自定义starter
    魔百盒CM201-2-CH-Hi3798MV300-300H-EMMC和NAND_红外蓝牙语音_通刷固件包
    单目标追踪——【孪生网络】SiamMask论文阅读笔记
    Redis为何快_
    Minecraft 1.19.2 Forge模组开发 05.矿石生成
    C/C++家谱管理系统
    5年磨一剑｜优酷Android包瘦身治理思路全解
    Jumpserver堡垒机使用与二次开发详解
    中断处理
    C goto 语句
  • 原文地址：https://blog.csdn.net/m0_71934846/article/details/136112090
