JOSEF信号继电器 JX-18A/2 电压 220VAC辅助电源 板后接线

JX-18/2A系列信号继电器

JX-18A/2A1信号继电器；

JX-18A/2A2信号继电器；

JX-18B /2A1信号继电器;

JX-18B/2A2信号继电器;

JX-18C/2A1信号继电器;

JX-18C/2A2信号继电器;

JX-18E/2A1信号继电器;

JX-18E/2A2信号继电器;

JX-18D/2A1信号继电器;

JX-18D/2A2信号继电器;

1 JX-18信号继电器（以下简称继电器）用于直流操作的保护和自动控制装置中，作为动作指示信号用。

2 特点

2.1动作速度相当快，能很好地与采用真空开关（动作迅速）的跳合闸回路配合，准确反应动作信号。

2.2带有多组动合触点，同时可满足现场信号指示及遥信等要求。

2.3采用进口磁保护小中间作为出口，继电器动作后可一直保持动作状态直到复归，动作时不需要辅助电源。

2.4具有宽电流动作范围，从0.02A至0.2A继电器均能准确动作，且动作后线圈内阻极低，用户在设计中可不必考虑。同时有电压动作型。

2.5具有多种外壳形式及端子接线，可替代DX-30系列、DX-8、8G系列、DXM-2A系列、DX-II、1IA系列信号继电器。

2.6防振性*，并可任意安装。

2.7动作指示信号鲜明，寿命长。

3 型号含义

4 接线图

5 外形尺寸

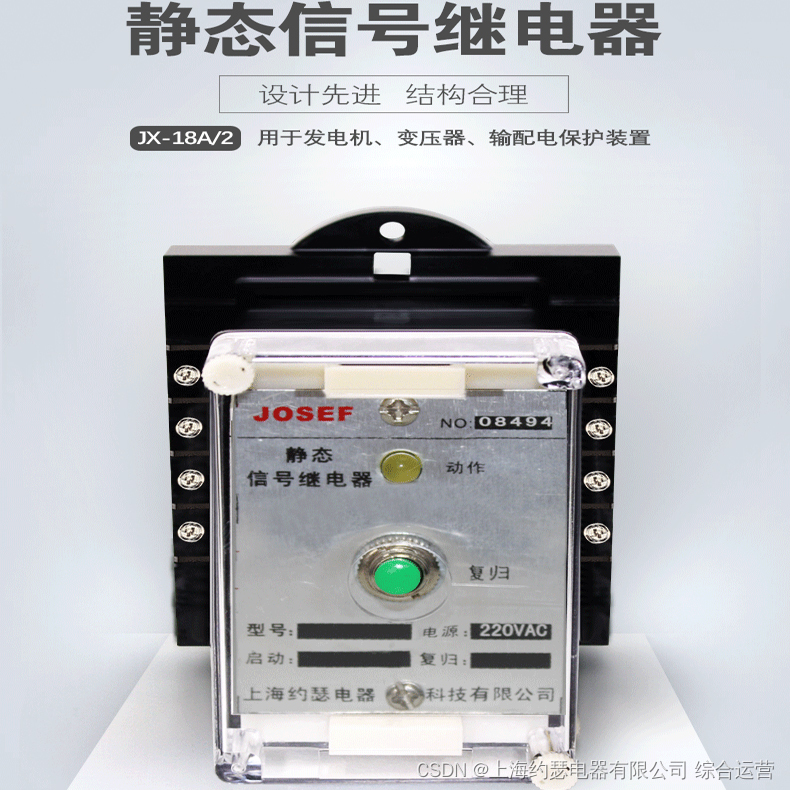

信号继电器JX-18A/2

JX系列静态信号继电器(以下简称继电器)，用于交直流操作的保护和自动控制装置中，作为动作指示信号用。

该继电器采用进口超小型元件、电子线路设计先进、结构合理，具有以下鲜明特点：

1、继电器带有动作指示灯，既能电动复归，又能手动复归，有利于实现建立自动化无人值班要求。

2、反应灵敏，动作速度快，解决了原电磁型信号继电器反应不了真空开关快速动作指示信号的缺陷。

3、电流型继电器动作电流范围宽，从0.01～2A，可用一种规格代替原来的多种规格继电器，极大的有利于设计、选购。

4、具有磁保持记忆功能。继电器无噪声，动作可靠。

5、具有多组动合触点，能满足信号指示及远动等要求。可任意接入LED光字牌或白炽灯光字牌。

6、外壳形式及端子接线同原电磁型的底座、尺寸和外形相同，可*代替DXM-2A、DX-8、DX-8G、DX-11、DX-11A、DX-31A、DX-31B、DX-32A、DX-32B。长期使用，继电器无噪声。

7、动作指示鲜明、可靠，寿命长。

继电器是自动控制系统中常用的器件，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。各个领域的自动控制无一不采用继电器。铁路信号技术中广泛采用的继电器，称为信号继电器（在信号系统中，可简称继电器），是铁路信号中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器的动作的可靠性直接影响到信号系统的可靠性和安全性。

1. 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。 2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。 3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。 4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。

上海约瑟继电器事业部
