前言

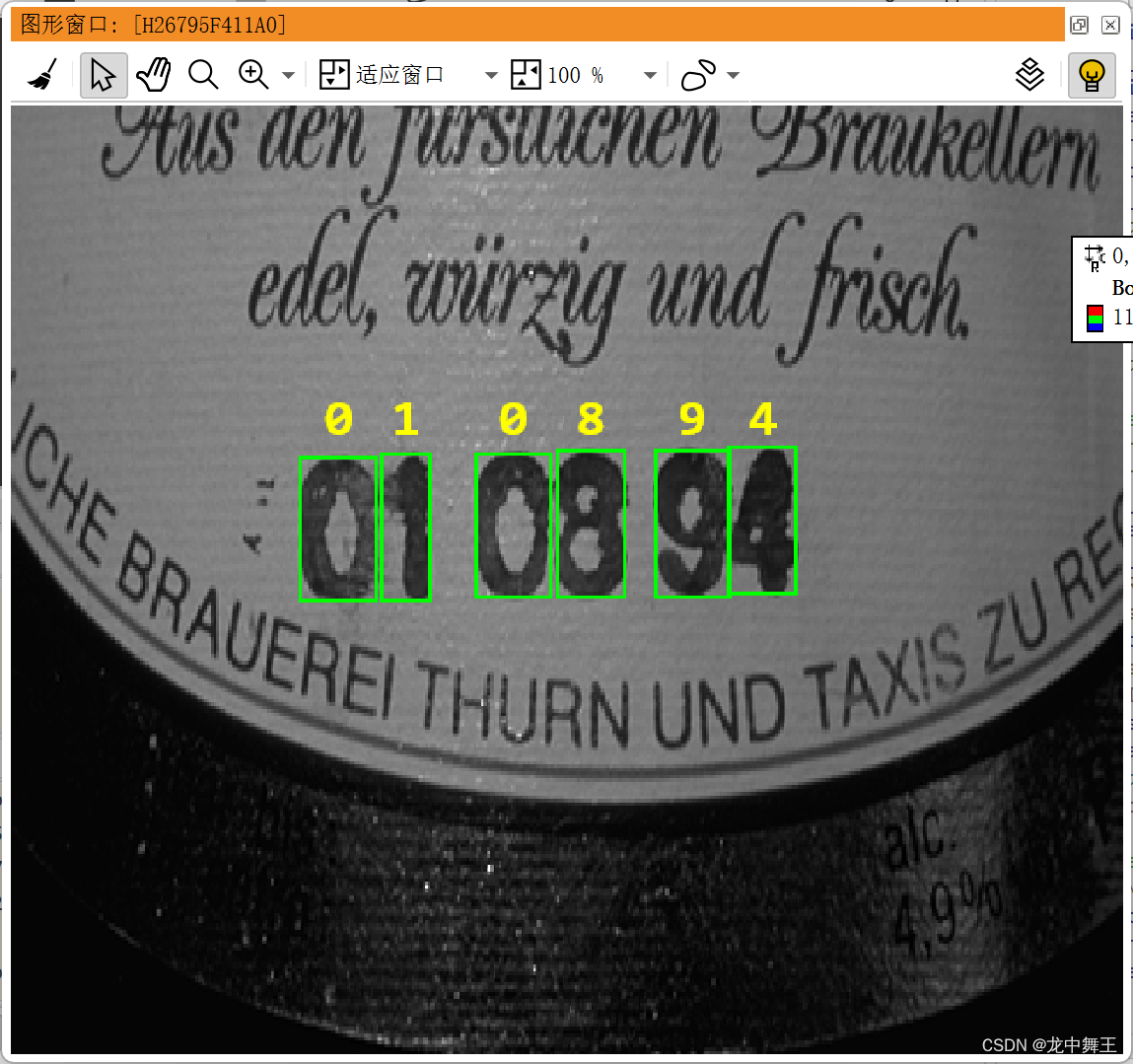

在使用halcon的算子之前，我们要先学会如何在图片上面进行标注。因为我们不仅要导出处理的结果，还要导出图像处理的过程。像是我们写代码批注一样，我们也要对图像进行图像批注。示例如下

Halcon窗口控制我们只需要做到一下几点即可

• 输出图像，例如圆，矩形
• 能设置颜色
• 能输出文本

halcon图像使用

Halcon常用算子汇总

加载图片

示例

绘制常用图像

*打开窗口并且拿到窗口的句柄
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

*----绘图
*--绘制绿圆
dev_set_color('green')
disp_circle (WindowHandle, 64, 64, 64)
*--绘制空心圆
dev_set_draw ('margin')
dev_set_color('blue')
disp_circle (WindowHandle, 64, 64*3, 64)
*--绘制粗边缘空心圆
dev_set_draw ('margin')
dev_set_line_width (10)
dev_set_color('red')
disp_circle (WindowHandle, 64, 64*5, 64)
*--绘制1型矩形形边框，左上坐标+右下坐标
dev_set_color('yellow')
dev_set_line_width (3)
disp_rectangle1 (WindowHandle, 64*2, 16, 64*2+48, 80)
*--绘制2型矩形，中心点坐标+两边边长
dev_set_color ('white')
disp_rectangle2 (WindowHandle, 64*2+16, 64*2+16,0, 48, 32)

*--绘制箭头
disp_arrow (WindowHandle, 10, 10, 118, 118, 1)

*--添加注释
mes:= 'Hello halcon'
disp_message (WindowHandle,mes , 'window', 12, 12, 'black', 'true')

*--添加多个注释

mes:= '1.Hello halcon'
mes[1] := '2.Hello world'
mes[2] :='3.10点47分'

disp_message (WindowHandle, mes, 'window', 12*4, 12, 'black', 'true')

*--1型矩形和注释搭配
disp_x:=64*4
disp_y := 16
dev_set_color ('orange')
disp_rectangle1 (WindowHandle, disp_x, disp_y, disp_x+48,disp_y+ 80)
disp_message (WindowHandle, '这个是矩形', 'window', disp_x, disp_y, 'black', 'true')

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46

批量批注绘制

Halcon 图形窗口显示文本

*----打开窗口
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
*---显示文本
disp_message (WindowHandle, ['Hello','Gong!'], 'window', 20, 12, 'magenta', 'true')
disp_message (WindowHandle, ['How are you!'], 'window', 30, 120, 'yellow', ['green','false'])
*----批量显示文本
*--声明数组
Angle := [0,90,180,270]
*--数组声明数组
*sin/cos三角函数
*rad角度制转弧度制
Row := 200 - sin(rad(Angle))*100
Column := 250 + cos(rad(Angle))*100
Color := ['green','red','blue','red']
*批量显示文本
disp_message (WindowHandle, Angle+' deg', 'window', Row, Column, Color, 'false')
gen_cross_contour_xld (Cross, 200, 250, 200, 0)
