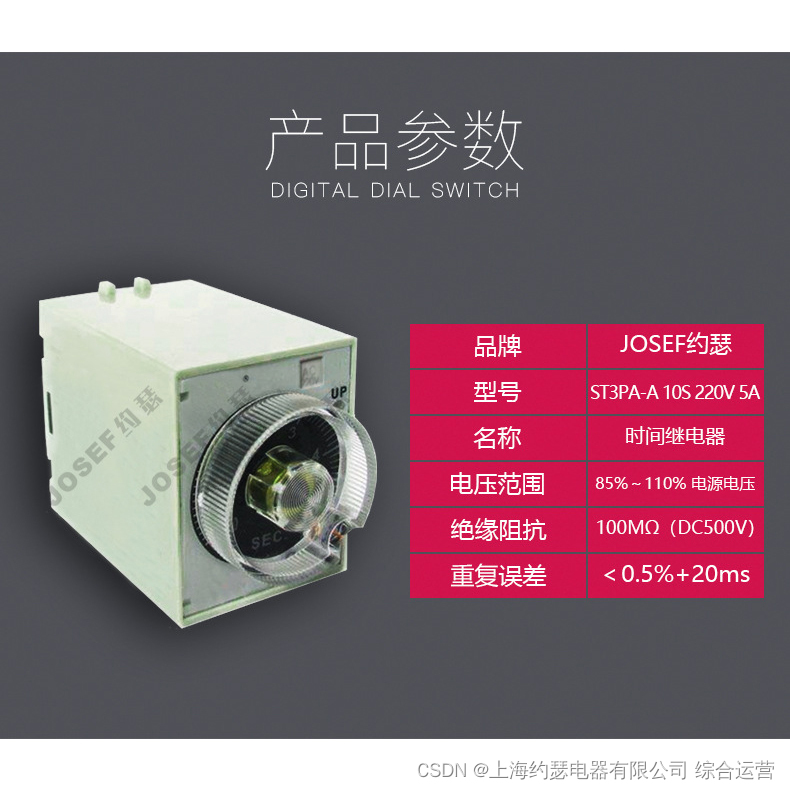

josef约瑟 时间继电器 ST3PA-A AC220V 带插座PF085A

ST3P系列时间继电器适用于交流50Hz或60Hz,额定电压380V及以下或直流24V的控制电路中作廷时元件,按预定的时间接通或分断电路。具有体积小,精度高,延时范围宽,可与JSZ3系列继电器等同互换使用。

系列型号

ST3PF-2Z(JSZ3F-2Z) 5s AC110V
ST3PF(JSZ3F) 10s AC48V
ST3PC-1(AH3-3) 5s DC24V
ST3PC-1(AH3-3) 2h AC220V
ST3PC-F(JSZ3C-F) AC380V
ST3PA-E(JSZ3A-E) DC24V
ST3PA-F(JSZ3A-F) DC24V
ST3PF(JSZ3F) 10s AC36V
ST3PC-1(AH3-3) 10s AC24V
ST3PC-1(AH3-3) 10s AC110V
ST3PR(JSZ3R) 6s AC220V/AC110V
ST3PF(JSZ3F) 1s DC24V
ST3PF、ST3PA、ST3PB时间继电器

特点

●廉价时间继电器

●延时范围宽， 4段延时范围

●符合的标准: IEC60947-5-1: 1997

型号含义

技术参数

电气特点

工作程序图

端子接线图

使用注意事项

1. 按接线图正确接线，直流的产品要注意电源的极性; 7脚接“+”、2脚接“一”

2.应在额定控制电源电压的85%~110%范围内使用。

3.旋钮不应超出 刻度范围，“0” 刻度不是表示0秒，是表示可设定的*小延时。

4.在延时过程中转动旋钮，该次延时时间将不正确。

5.两次工作时间间隔大于0. 5s。

6. 不应卸下外壳，以防触电及引起损坏或误动作。

外形尺寸

ST3PF、ST3PA、ST3PB时间继电器

订货须知：
注明继电器型号规格、辅助电源供电方式及整定范围、结构形式代号、板前或板后接线方式、数量及其它要求。

上海约瑟继电器事业部
