Android跨进程通信，IPC，RPC，Binder系统，C语言应用层调用

Android跨进程通信，IPC，RPC，Binder系统，C语言应用层调用（）

1.概念

IPC，进程间通信，a进程发送数据给b进程，就是跨进程通信。

RPC，远程调用，a进程想打开led，点亮led，调用led_open函数，通过IPC发送数据给b进程，b取出数据，然后调用b进程的led_open函数，看似a进程来直接操作led_open函数一样，实际上是a发送数据给b，b操作硬件

b进程服务端程序要先向servicemanager注册服务，a进程查询led_服务，得到一个handle，指向进程b。

数据一般存在char buf[1024]里面。a，b进程通过buffer传递数据双端。

谷歌的源码参考目录

binder.c（谷歌封装好的c函数）

2.流程

servicemanager先由系统先运行，

1. open binder驱动
2. 告诉驱动程序自己就是servicemanager
3. while(1)循环，读数据，读取驱动，获取数据，没有数据就休眠，得到数据就解析数据。
   • 服务端注册服务，在链表中记录服务名，
   • 客户端获取服务，查询链表中的服务，返回服务端进程

服务端程序：

1. open驱动
2. 注册服务，向servicemanager发送服务的名字，
3. while(1)读驱动，无数据就休眠，解析数据，调用系统对应的底层函数，

客户端程序：

1. open驱动。
2. 获取服务，向servicemanager查询服务，获得一个handle，
3. 向handle句柄发送数据。

打开驱动程序

告诉驱动程序自己就是servicemanager

循环读取数据，

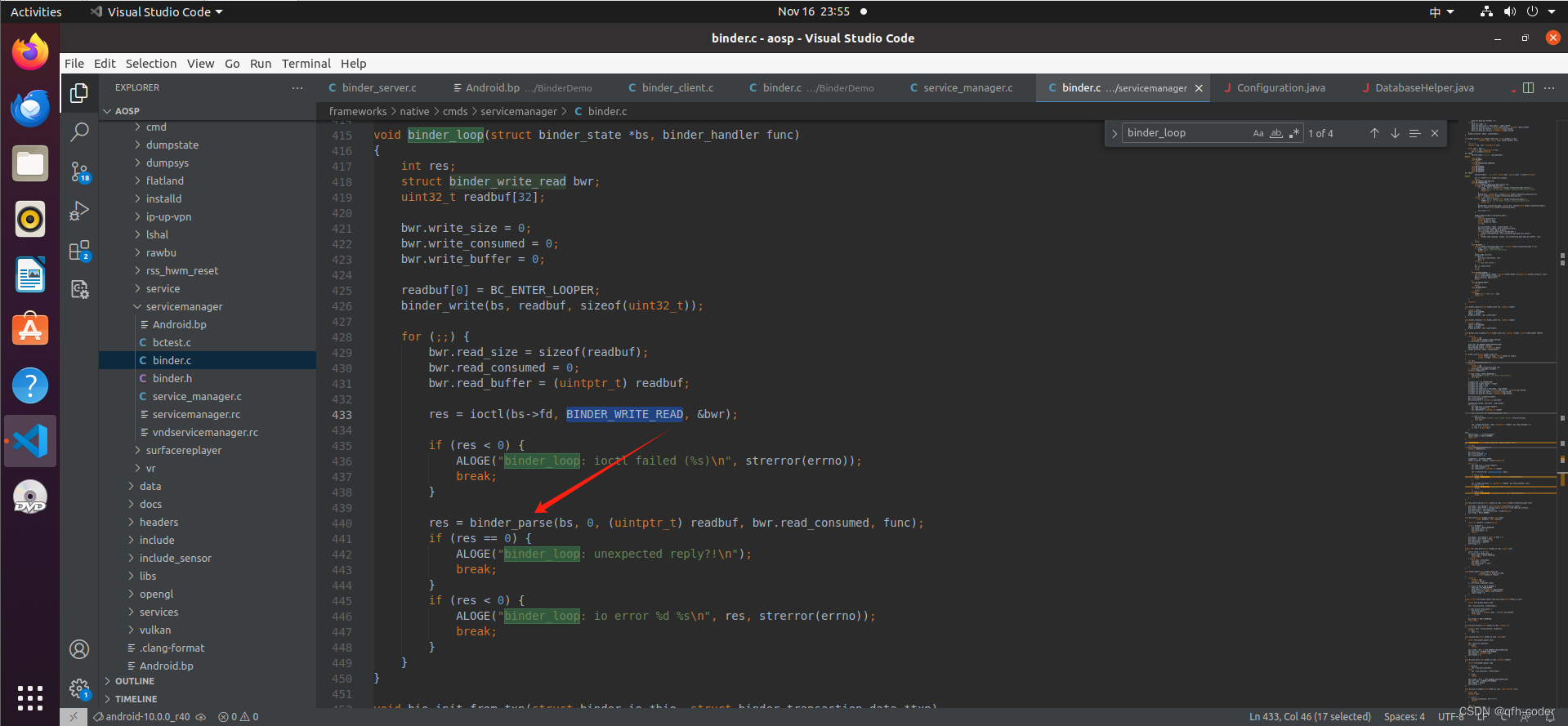

binder_loop读数据，

解析数据

处理回复信息给客户端

客户端获取服务

注册服务

3.bctest.c

3.1 注册服务，打开binder驱动

注册服务，构造好数据

发给目标target

我们看一下这个值

在头文件中定义，句柄是0，进程间通信，0就是servicemanager进程，

通过binder_call调用，code: 表示要调用servicemanager中的"addservice"函数

3.2 获取服务

打开驱动， 循环查询服务列表

if (binder_call(bs, &msg, &reply, target, SVC_MGR_CHECK_SERVICE))
return 0;

还是调用binder_call函数，msg中含有你想获取服务的名字，含有servicemanager回复的数据，

4.binder_call

实现远程调用， 向谁发数据，

target，目的进程

code，调用的函数

msg，提供的数据参数

reply，返回值

构造我们要发送的数据，放在buffer中，用binder_io

调用ioctl发送数据。

int binder_call(struct binder_state *bs,
                struct binder_io *msg, struct binder_io *reply,
                uint32_t target, uint32_t code)
{
    int res;
    struct binder_write_read bwr;
    struct {
        uint32_t cmd;
        struct binder_transaction_data txn;
    } __attribute__((packed)) writebuf;
    unsigned readbuf[32];

    if (msg->flags & BIO_F_OVERFLOW) {
        fprintf(stderr,"binder: txn buffer overflow\n");
        goto fail;
    }

    writebuf.cmd = BC_TRANSACTION;
    writebuf.txn.target.handle = target;
    writebuf.txn.code = code;
    writebuf.txn.flags = 0;
    writebuf.txn.data_size = msg->data - msg->data0;
    writebuf.txn.offsets_size = ((char*) msg->offs) - ((char*) msg->offs0);
    writebuf.txn.data.ptr.buffer = (uintptr_t)msg->data0;
    writebuf.txn.data.ptr.offsets = (uintptr_t)msg->offs0;

    bwr.write_size = sizeof(writebuf);
    bwr.write_consumed = 0;
    bwr.write_buffer = (uintptr_t) &writebuf;

    hexdump(msg->data0, msg->data - msg->data0);
    for (;;) {
        bwr.read_size = sizeof(readbuf);
        bwr.read_consumed = 0;
        bwr.read_buffer = (uintptr_t) readbuf;
		//调用ioctl发送数据。bwr结构体
        res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);

        if (res < 0) {
            fprintf(stderr,"binder: ioctl failed (%s)\n", strerror(errno));
            goto fail;
        }

        res = binder_parse(bs, reply, (uintptr_t) readbuf, bwr.read_consumed, 0);
        if (res == 0) return 0;
        if (res < 0) goto fail;
    }

fail:
    memset(reply, 0, sizeof(*reply));
    reply->flags |= BIO_F_IOERROR;
    return -1;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

数据要转换，binder_io参数是这个类型，内核驱动要求res = ioctl(bs->fd, BINDER_WRITE_READ, &bwr);bwr是上图的类型。

ioctl收数据，也会收到binder_write_read，然后转化为binder_io

svcmgr_lookup看下面源码

uint32_t svcmgr_lookup(struct binder_state *bs, uint32_t target, const char *name)
{
    uint32_t handle;
    //binder_io对缓冲区的管理
    unsigned iodata[512/4];
    //初始化结构体binder_io
    struct binder_io msg, reply;
	//初始化就可以在缓冲池里面放数据 了
    bio_init(&msg, iodata, sizeof(iodata), 4);
    bio_put_uint32(&msg, 0);  // strict mode header
    bio_put_string16_x(&msg, SVC_MGR_NAME);
    bio_put_string16_x(&msg, name);
	//binder_io发送给驱动
    if (binder_call(bs, &msg, &reply, target, SVC_MGR_CHECK_SERVICE))
        return 0;

    handle = bio_get_ref(&reply);

    if (handle)
        binder_acquire(bs, handle);

    binder_done(bs, &msg, &reply);

    return handle;
}
