STM32使用STM32CubeMX生成文件，并实现串口打印功能。

使用STM32CubeMX生成项目

首先我们点击CubeMX，进入芯片选择页面，这里根据自己的开发板的芯片型号，自行选择。

这里选择自己的芯片双击即可

这里我们首先配置系统时钟RCC，时钟是单片机运行的基础，时钟信号推动单片机内各个部分执行相应的指令。时钟系统就是CPU的脉搏，决定cpu速率，像人的心跳一样 只有有了心跳，人才能做其他的事情，而单片机有了时钟，才能够运行执行指令，才能够做其他的处理 (点灯，串口，ADC)，时钟的重要性不言而喻。

晶振选择为3种：
Disable 这个是不用外部晶振
Crystal/Ceramic Resontor 这个是用无源外部晶振
BYPASS Clock Source 这个是有源外部晶振

这里我高速时钟和低速时钟都配置成无源外部晶振，读者可以自行根据项目配置。

这里SYS，Debug配置成Serial Wire，时钟源选择定时器4（我这是为后续移植FreeRTOS准备，所以没有选择第一个系统的）

因为这是一个简单的串口数据显示项目，所以我没有配置其他的，单独配置一个串口1，串口中断不开，因为后续BSP移植里面会有串口中断的配置。

然后配置时钟，只需配置HCLK，配置成72MHz即可。

 这里将自己的项目名，项目存放路径，自己选择好，然后在Toolchain/IDE选择MDK-ARM。

这里勾选将.h和.c分开查看的按键。

然后点击右上角生成代码，我们用CubeMX生成的项目最开始就生成了。

修改生成的工程项目

然后打开工程。

这便是我们生成的项目，但是还有很多冗杂的东西，我们首先把gpio.c、usart.c这两个.c文件删除。

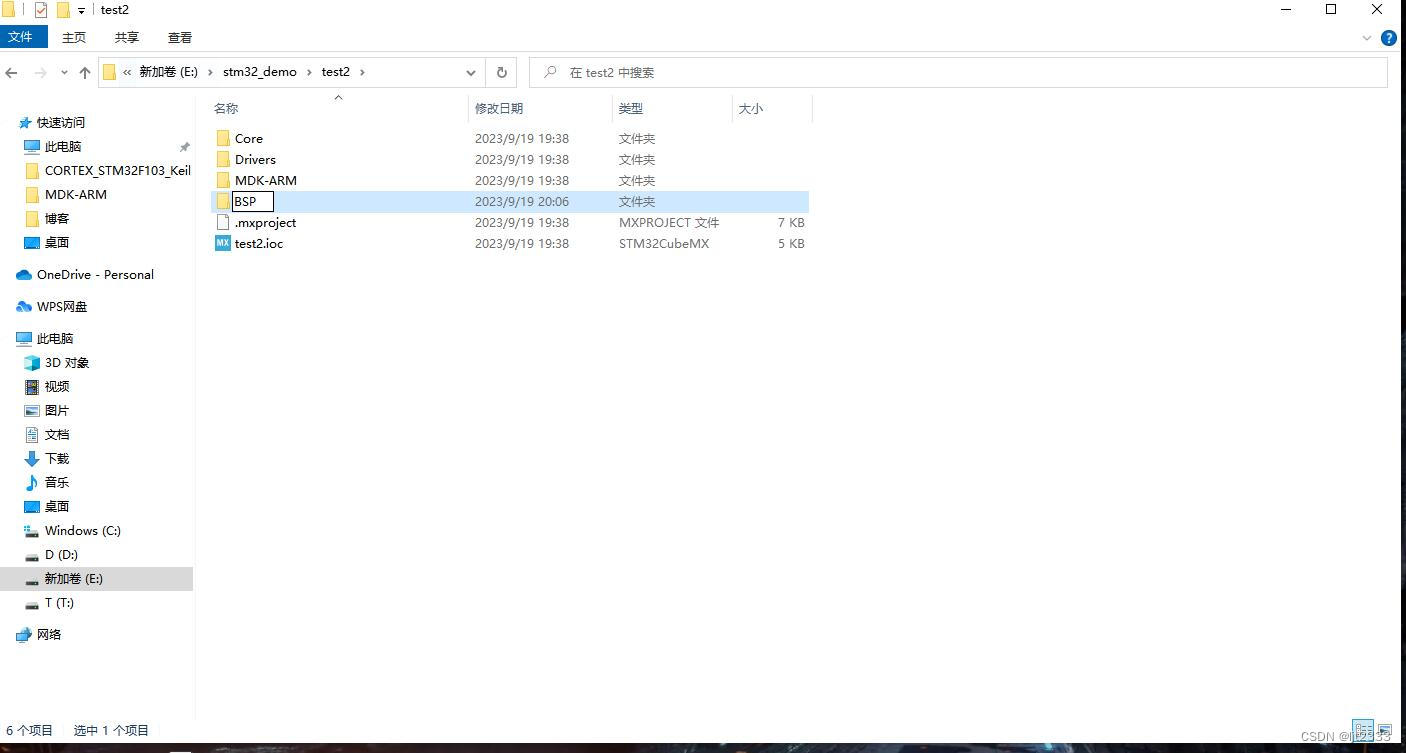

我们在项目的目录下新建一个文件夹，改名为BSP。

再将我们写好的串口配置函数直接调用。

需要的可以自行在资源里面下载

我们点击一个长得像品字的按钮，然后添加组BSP，再加进去bsp_usart.c文件。（这里.h文件都是看不见的，但是是存在的）,然后点击ok。

再点击魔法棒，按图中点击，更新路径

找到路径中的BSP并加入进去。

然后打开main.c文件，我们进行适当修改。

我们删除usart.h,gpio.h这两个头文件，并引入bsp_usart.h这个头文件，然后删除 MX_GPIO_Init();
  MX_USART1_UART_Init(); 这两个hal库配置的串口。

可以看见现在是0 ERROR，0 Warning。我们再来配置串口，我们在bsp_usart.c文件中可以看见，我们配置串口1是

void USART1_Init(unsigned int BPS, void Tx_Over(void), void (*RxFunction)(unsigned char RX_Data))
{
    GPIO_InitTypeDef GPIO_InitStruct = {0};

		//´®¿Ú1³õʼ»¯
		__HAL_RCC_USART1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    Usart_ISR.U1TXOver = Tx_Over;   	   //·¢ËÍÍê³É»Øµ÷
	  Usart_ISR.U1RXOperation = RxFunction;  //½ÓÊÕÊý¾Ýº¯Êý

		GPIO_InitStruct.Pin = GPIO_PIN_9;
    GPIO_InitStruct.Mode = GPIO_MODE_AF_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    GPIO_InitStruct.Pin = GPIO_PIN_10;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

		huart1.Instance = USART1;
    huart1.Init.BaudRate = BPS;
    huart1.Init.WordLength = UART_WORDLENGTH_8B;
    huart1.Init.StopBits = UART_STOPBITS_1;
    huart1.Init.Parity = UART_PARITY_NONE;
    huart1.Init.Mode = UART_MODE_TX_RX;
    huart1.Init.HwFlowCtl = UART_HWCONTROL_NONE;
    huart1.Init.OverSampling = UART_OVERSAMPLING_16;
    if (HAL_UART_Init(&huart1) != HAL_OK)
    {
      Error_Handler();
    }

		__HAL_UART_ENABLE_IT(&huart1, UART_IT_RXNE);   //ʹÄܽÓÊÕÖжÏ

	   //USART3 NVIC ÅäÖÃ
	   HAL_NVIC_SetPriority(USART1_IRQn, 0, 1);
	   HAL_NVIC_EnableIRQ(USART1_IRQn);
}

这是串口一的初始化

但这样就好了吗，其实还没有，我们在stm32中使用printf这个函数，我们都需要对fputc这个函数进行重定义。

int fputc( int ch, FILE *f )
{
  USART_TypeDef* USARTx = USART1;
	while((USARTx->SR & (1<<7))==0);
	USARTx->DR=ch;
	return ch;
}

这是重定义的函数，原理是我们查看stm32f103系列的芯片手册时，可以看见数据是存入stm32的DR寄存器的，当bit＝7时，我们的数据便全部发送出去了，然后我们SR寄存器是状态寄存器，我们可以判断是否有数据存入。

我们要点击魔法棒，勾选使用MicroLIB，然后自己用的什么下载工具自行配置，不然我们的printf打印的内容还是无法在串口助手上查看。

像这样，我们便可以下载到开发板上进行调试了，但注意不能在keil5里面在线模拟调试，因为hal库使用模拟调试会出现什么都打印不了的情况。

下载到开发板，我们打开串口助手，就能看见我们打印的数据在串口助手上一秒一次的发送。

到此本文结束。
