ADI 阻抗测量开发板AD5940调试

硬件环境：

评估板B,MCU控制板 EVAL-ADICUP3029，控制板信息链接如下：

软件环境：

IED: IAR or KEIL 本文档仅介绍IAR的使用过程，IAR下载安装过程自行解决。

IAR 所需的 PACK包有两个，分别是CMSIS 的标准包，和ADI MCU 3029的驱动包。

两个PACK包下载链接如下：

PACK包全名分别是：


ARM.CMSIS.5.7.0.pack
AnalogDevices.ADuCM302x_DFP.3.2.1.pack

PACK包安装完成如下图：

AD5940官方源码下载

官方源码介绍链接：

源码下载地址：

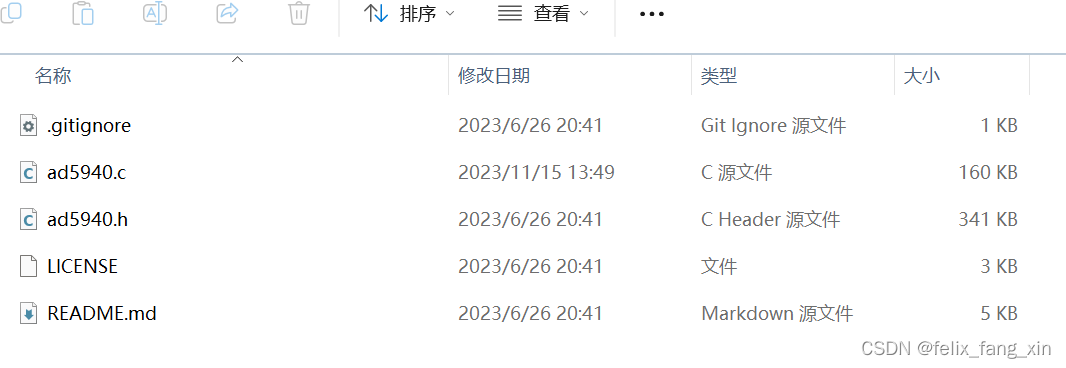

下载时候需要注意！下载完发现ad5940lib 这个文件夹是空的，这个文件夹的因为文件名太长，导致下载失败，需要进入这个ad5940lib文件夹单独下载，下载后把这个文件夹内容拷贝进总工程的ad5940lib目录下。文件内容如下图：

IAR安装和源码下载完成后，双击IAR工程如下图：

打开后有很多官方代码示例如下图，测阻抗就是 AD5940_BIA 工程：

工程配置：

1：选择MCU型号如图：

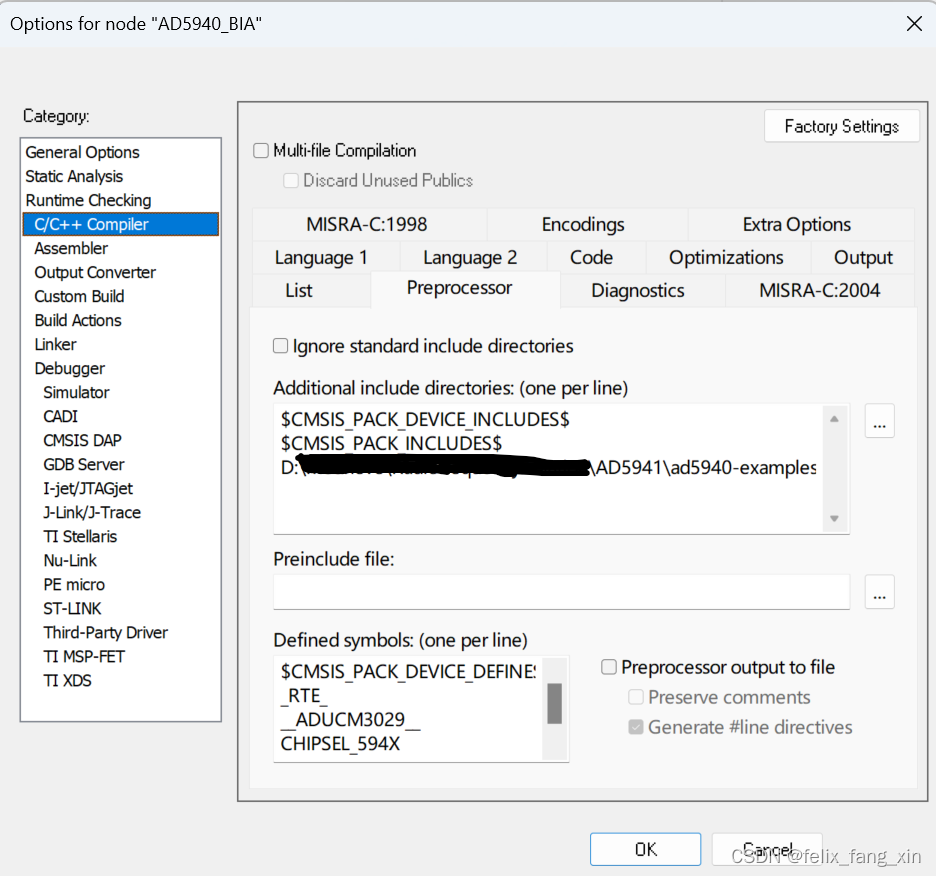

2：添加预编译宏指令如下：


$CMSIS_PACK_DEVICE_DEFINES$
_RTE_
__ADUCM3029__
CHIPSEL_594X
ADI_DEBUG

3：添加 ad5940lib库头文件

如上图擦除部分，自行添加。

其它问题，如system_ADuCM3029.c 报错 NVIC_INTS 未定义，肯定是由于 PACK包安装不对造成的。实际上 NVIC_INTS 定义于 system_ADuCM3029.h 中 #define NVIC_INTS (65u)。

测试工程使用官方提供的工具，链接如下：
