• YOLOv8改进 | ICLR 2022 |ODConv附修改后的C2f、Bottleneck模块代码

    论文地址：论文地址点击即可跳转阅读

    代码地址：文末提供复制粘贴的代码块

    一、本文介绍

    这篇文章给大家带来的是发表于2022年ICLR的ODConv(Omni-Dimensional Dynamic Convolution)中文名字全维度动态卷积，该卷积可以即插即用，可以直接替换网络结构中的任何一个卷积模块，在本文的末尾提供可以直接替换卷积模块的ODConv，添加ODConv模块的C2f和Bottleneck(配合教程将代码复制粘贴到你自己的代码中即可运行)给大家，该卷积模块主要具有更小的计算量和更高的精度，其中添加ODConv模块的网络(只替换了一处C2f中的卷积)参数量由8.9GFLOPS减小到8.8GFLOPS，精度也有提高->下面的图片是精度的对比(因为训练成本我只是用了相同的数据集100张图片除了修改了ODConv以后其他配置都相同下面是效果对比图左面为修改版本，右面为基础版本)

    适用场景：轻量化、所有检测目标时均可使用进行有效涨点

    二、基本原理介绍

    大家估计只是冲着代码来看，估计很少想要看其原理的，所以我们这里只做略微的介绍和简单的讲解，最起码知道其基本的原理。

    2.1ODConv基本原理介绍

    ODConv的创新之处在于它采用了一种多维注意力机制。这种机制通过并行策略来学习卷积核在核空间所有四个维度（即空间大小、输入通道数和每个卷积层的输出通道数）上的互补注意力。这种方法适用于任何卷积层，增强了网络的灵活性和适应性(这个四个维度的卷积可以在代码中清晰的体现出来)

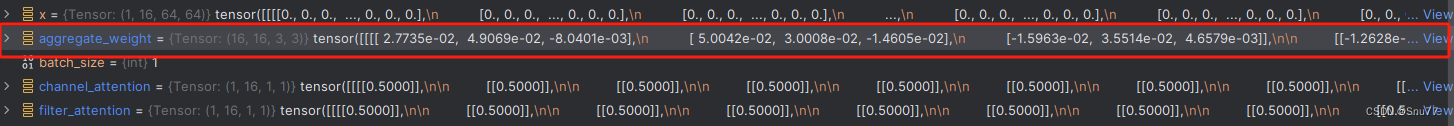

    ODConv卷积主要的改进机制就是在上面的地方体现出来的，这个变量名aggregate_weight就是文中提到的四个维度的卷积核，其中的通道数[16，16，3，3]的含义为其具有16个卷积核，每个卷积核有16个通道，卷积核的大小是3x3，所以这处就是体现其具体改动的地方，这处的代码可以在我文末提供的代码中可以找到如果想要了解可以自己debug看一下。

    那么大家可能想问了，它是如何减少计算量的呢？因为他具有16个卷积核16个通道数所以他计算是通过并行的方式，因为这一机制导致它的计算量也变小了(是不是感觉一举两得)。

    总结：其实ODConv就是提出了这么一种具有多维度的卷积核所以其减少了计算量同时提高了检测精度。

    上面的总结是我个人的理解，下面的是文章中的总结->

    2.2论文总结

    Omni-Dimensional Dynamic Convolution（ODConv）的基本原理是对传统的卷积神经网络（CNN）中卷积层的设计进行创新。在传统的CNN中，每个卷积层通常使用固定的、静态的卷积核来提取特征。相比之下，ODConv引入了一种动态的、多维的注意力机制，对卷积核的设计进行了全面的改进。下面详细介绍其原理：

    1. 多维动态注意力机制：ODConv的核心创新是其多维动态注意力机制。传统的动态卷积通常只在卷积核数量这一个维度上实现动态性，即通过对多个卷积核进行加权组合以适应不同的输入特征。ODConv则进一步扩展了这一概念，它不仅在卷积核数量上动态调整，还涉及到卷积核的其他三个维度：空间大小、输入通道数、输出通道数。这意味着ODConv能够更精细地适应输入数据的特征，从而提高特征提取的效果。

    2. 并行策略：ODConv采用并行策略来同时学习不同维度上的注意力。这种策略允许网络在处理每个维度的特征时更加高效，同时确保各维度之间的互补性和协同作用。

    下面的图片左边的是传统的动态卷积右边是文章中提出的ODConv。

    ODConv的独特之处：与DyConv和CondConv不同，ODConv采用了一种新颖的多维注意力机制。这种机制不是仅针对每个卷积核计算一个单一的注意力标量，而是沿着卷积核空间的所有四个维度计算四种类型的注意力：αsi​, αci​, αfi​, 和αwi​。这样的设计允许ODConv在空间大小、输入通道数、过滤器数量（输出通道数）和卷积核数量这四个维度上进行细粒度的动态调整。这一处在代码中也有清晰的体现如下图->

    并行计算：ODConv能够以并行的方式计算这四种类型的注意力，这提高了其效率，并允许它更全面地捕捉和利用输入数据的多维特征。

    上面提到了每个通道分别计算其注意力机制，那么其是如何生效的呢？并且提高模型精度的呢？

    下面图片中分别具有a，b，c，d代表四个不同通道的注意力机制生效方式。

    如何在其四种不同类型的注意力机制中逐步应用到卷积核上的过程的呢，下面是对这一过程的解释：

    1. 位置维度的逐点乘法（Location-wise Multiplication）：如上图(a)所示，这一步涉及到沿着卷积核的空间维度（即卷积核的高度和宽度）进行的乘法操作。在这里，ODConv计算的位置维度注意力（αsi​）被应用于卷积核的每个空间位置上，这允许网络动态调整卷积核在处理不同空间位置的信息时的重要性。

    2. 通道维度的逐通道乘法（Channel-wise Multiplication）：如上图(b)所示，这一步是沿着输入通道维度进行的乘法操作。在这个阶段，通道维度的注意力（αci​）被应用于卷积核的每个输入通道上，使得网络能够针对不同的输入特征通道动态调整其处理方式。

    3. 输出通道维度的逐滤波器乘法（Filter-wise Multiplication）：如上图(c)所示，这一步是沿着输出通道维度进行的乘法操作。在这里，输出通道维度的注意力（αfi​）影响卷积核的每个输出滤波器，从而使网络能够根据不同输出特征的重要性进行调整。

    4. 卷积核维度的逐核乘法（Kernel-wise Multiplication）：如上图(d)所示，这一步是沿着卷积核维度进行的乘法操作。卷积核维度的注意力（αwi​）在这一阶段被应用，它允许网络动态调整不同卷积核的重要性。

    通过这种分步骤的乘法操作，ODConv能够在卷积过程中综合考虑空间位置、输入通道、输出通道和卷积核数量等多个维度的信息，从而实现对卷积核的全方位动态调整。这种细致的调整方式使得ODConv能够更精准地提取特征，增强网络的学习和表达能力。论文的方法部分对这些操作的具体数学表达和实现细节(大家有兴趣可以看看论文，论文在开头我提供了地址)。

    三、ODConv代码

    下面的代码就是ODConv的代码，大家可以创建一个同样的文件如下"ultralytics/nn/modules/ODConv.py" ，我们创建该文件之后将下面的代码复制粘贴到其中。

    1. import torch
    2. import torch.nn as nn
    3. import torch.nn.functional as F
    4. import torch.autograd
    5.
    6.
    7. class Attention(nn.Module):
    8.     def __init__(self, in_planes, out_planes, kernel_size, groups=1, reduction=0.0625, kernel_num=4, min_channel=16):
    9.         super(Attention, self).__init__()
    10.         attention_channel = max(int(in_planes * reduction), min_channel)
    11.         self.kernel_size = kernel_size
    12.         self.kernel_num = kernel_num
    13.         self.temperature = 1.0
    14.
    15.         self.avgpool = nn.AdaptiveAvgPool2d(1)
    16.         self.fc = nn.Conv2d(in_planes, attention_channel, 1, bias=False)
    17.         self.bn = nn.BatchNorm2d(attention_channel)
    18.         self.relu = nn.ReLU(inplace=True)
    19.
    20.         self.channel_fc = nn.Conv2d(attention_channel, in_planes, 1, bias=True)
    21.         self.func_channel = self.get_channel_attention
    22.
    23.         if in_planes == groups and in_planes == out_planes:  # depth-wise convolution
    24.             self.func_filter = self.skip
    25.         else:
    26.             self.filter_fc = nn.Conv2d(attention_channel, out_planes, 1, bias=True)
    27.             self.func_filter = self.get_filter_attention
    28.
    29.         if kernel_size == 1:  # point-wise convolution
    30.             self.func_spatial = self.skip
    31.         else:
    32.             self.spatial_fc = nn.Conv2d(attention_channel, kernel_size * kernel_size, 1, bias=True)
    33.             self.func_spatial = self.get_spatial_attention
    34.
    35.         if kernel_num == 1:
    36.             self.func_kernel = self.skip
    37.         else:
    38.             self.kernel_fc = nn.Conv2d(attention_channel, kernel_num, 1, bias=True)
    39.             self.func_kernel = self.get_kernel_attention
    40.
    41.         self._initialize_weights()
    42.
    43.     def _initialize_weights(self):
    44.         for m in self.modules():
    45.             if isinstance(m, nn.Conv2d):
    46.                 nn.init.kaiming_normal_(m.weight, mode='fan_out', nonlinearity='relu')
    47.                 if m.bias is not None:
    48.                     nn.init.constant_(m.bias, 0)
    49.             if isinstance(m, nn.BatchNorm2d):
    50.                 nn.init.constant_(m.weight, 1)
    51.                 nn.init.constant_(m.bias, 0)
    52.
    53.     def update_temperature(self, temperature):
    54.         self.temperature = temperature
    55.
    56.     @staticmethod
    57.     def skip(_):
    58.         return 1.0
    59.
    60.     def get_channel_attention(self, x):
    61.         channel_attention = torch.sigmoid(self.channel_fc(x).view(x.size(0), -1, 1, 1) / self.temperature)
    62.         return channel_attention
    63.
    64.     def get_filter_attention(self, x):
    65.         filter_attention = torch.sigmoid(self.filter_fc(x).view(x.size(0), -1, 1, 1) / self.temperature)
    66.         return filter_attention
    67.
    68.     def get_spatial_attention(self, x):
    69.         spatial_attention = self.spatial_fc(x).view(x.size(0), 1, 1, 1, self.kernel_size, self.kernel_size)
    70.         spatial_attention = torch.sigmoid(spatial_attention / self.temperature)
    71.         return spatial_attention
    72.
    73.     def get_kernel_attention(self, x):
    74.         kernel_attention = self.kernel_fc(x).view(x.size(0), -1, 1, 1, 1, 1)
    75.         kernel_attention = F.softmax(kernel_attention / self.temperature, dim=1)
    76.         return kernel_attention
    77.
    78.     def forward(self, x):
    79.         x = self.avgpool(x)
    80.         x = self.fc(x)
    81.         # x = self.bn(x) # 在外面我提供了一个bn这里会报错
    82.         x = self.relu(x)
    83.         return self.func_channel(x), self.func_filter(x), self.func_spatial(x), self.func_kernel(x)
    84.
    85.
    86. class ODConv2d(nn.Module):
    87.     def __init__(self, in_planes, out_planes, kernel_size, stride=1, padding=1, dilation=1, groups=1,
    88.                  reduction=0.0625, kernel_num=4):
    89.         super(ODConv2d, self).__init__()
    90.         kernel_size = kernel_size[0]
    91.         in_planes = in_planes
    92.         self.in_planes = in_planes
    93.         self.out_planes = out_planes
    94.         self.kernel_size = kernel_size
    95.         self.stride = stride
    96.         self.padding = padding
    97.         self.dilation = dilation
    98.         self.groups = groups
    99.         self.kernel_num = kernel_num
    100.         self.attention = Attention(in_planes, out_planes, kernel_size, groups=groups,
    101.                                    reduction=reduction, kernel_num=kernel_num)
    102.         self.weight = nn.Parameter(torch.randn(kernel_num, out_planes, in_planes//groups, kernel_size, kernel_size),
    103.                                    requires_grad=True)
    104.         self._initialize_weights()
    105.
    106.         if self.kernel_size == 1 and self.kernel_num == 1:
    107.             self._forward_impl = self._forward_impl_pw1x
    108.         else:
    109.             self._forward_impl = self._forward_impl_common
    110.
    111.     def _initialize_weights(self):
    112.         for i in range(self.kernel_num):
    113.             nn.init.kaiming_normal_(self.weight[i], mode='fan_out', nonlinearity='relu')
    114.
    115.     def update_temperature(self, temperature):
    116.         self.attention.update_temperature(temperature)
    117.
    118.     def _forward_impl_common(self, x):
    119.         # Multiplying channel attention (or filter attention) to weights and feature maps are equivalent,
    120.         # while we observe that when using the latter method the models will run faster with less gpu memory cost.
    121.         channel_attention, filter_attention, spatial_attention, kernel_attention = self.attention(x)
    122.         batch_size, in_planes, height, width = x.size()
    123.         x = x * channel_attention
    124.         x = x.reshape(1, -1, height, width)
    125.         aggregate_weight = spatial_attention * kernel_attention * self.weight.unsqueeze(dim=0)
    126.         aggregate_weight = torch.sum(aggregate_weight, dim=1).view(
    127.             [-1, self.in_planes // self.groups, self.kernel_size, self.kernel_size])
    128.         output = F.conv2d(x, weight=aggregate_weight, bias=None, stride=self.stride, padding=self.padding,
    129.                           dilation=self.dilation, groups=self.groups * batch_size)
    130.         output = output.view(batch_size, self.out_planes, output.size(-2), output.size(-1))
    131.         output = output * filter_attention
    132.         return output
    133.
    134.     def _forward_impl_pw1x(self, x):
    135.         channel_attention, filter_attention, spatial_attention, kernel_attention = self.attention(x)
    136.         x = x * channel_attention
    137.         output = F.conv2d(x, weight=self.weight.squeeze(dim=0), bias=None, stride=self.stride, padding=self.padding,
    138.                           dilation=self.dilation, groups=self.groups)
    139.         output = output * filter_attention
    140.         return output
    141.
    142.     def forward(self, x):
    143.         return self._forward_impl(x)

    四、ODConv的官方代码报错解决

    上面的代码你直接加入到模型中会报错有一处的Batchnorm会导致通道数报错(这里我不知道是我的版本原因还是怎么样当我觉得是官方的设计有问题)，所以我将哪一个BN给删除了，在外层套了一个类解决了这一问题，下面的代码复制粘贴到 "ultralytics/nn/modules/conv.py"该文件的末尾。

    1. class ODConv2d_yolo(nn.Module):
    2.     def __init__(self, in_channels, out_channels, kernel_size=1, stride=1, groups=1, dilation=1):
    3.         super().__init__()
    4.         self.conv = Conv(in_channels, out_channels, k=1)
    5.         self.dcnv3 = ODConv2d(out_channels,out_channels, kernel_size=kernel_size, stride=stride, groups=groups,
    6.                                    dilation=dilation)
    7.         self.bn = nn.BatchNorm2d(out_channels)
    8.         self.gelu = nn.GELU()
    9.
    10.     def forward(self, x):
    11.         x = self.conv(x)
    12.
    13.         x = self.dcnv3(x)
    14.
    15.         x = self.gelu(self.bn(x))
    16.         return x

    通过上面的代码我解决了官方代码中的报错。

    五、修改了ODConv的C2f和Bottleneck模块

    下面的代码就是修改了ODConv的C2f和Bottleneck的代码，大家可以将其复制粘贴到如下的文件“ultralytics/nn/modules/block.py”的末尾处，

    1. class Bottleneck_ODConv(nn.Module):
    2.     """Standard bottleneck."""
    3.
    4.     def __init__(self, c1, c2, shortcut=True, g=1, k=(3, 3), e=0.5):
    5.         """Initializes a bottleneck module with given input/output channels, shortcut option, group, kernels, and
    6.         expansion.
    7.         """
    8.         super().__init__()
    9.         c_ = int(c2 * e)  # hidden channels
    10.         self.cv1 = Conv(c1, c_, k[0], 1)
    11.         self.cv2 = ODConv2d_yolo(c_, c2, k[1], 1, groups=g)
    12.         self.add = shortcut and c1 == c2
    13.
    14.     def forward(self, x):
    15.         """'forward()' applies the YOLO FPN to input data."""
    16.         return x + self.cv2(self.cv1(x)) if self.add else self.cv2(self.cv1(x))
    17.
    18.
    19. class C2f_ODConv(nn.Module):
    20.     """Faster Implementation of CSP Bottleneck with 2 convolutions."""
    21.
    22.     def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5):
    23.         """Initialize CSP bottleneck layer with two convolutions with arguments ch_in, ch_out, number, shortcut, groups,
    24.         expansion.
    25.         """
    26.         super().__init__()
    27.         self.c = int(c2 * e)  # hidden channels
    28.         self.cv1 = Conv(c1, 2 * self.c, 1, 1)
    29.         self.cv2 = Conv((2 + n) * self.c, c2, 1)  # optional act=FReLU(c2)
    30.         self.m = nn.ModuleList(Bottleneck_ODConv(self.c, self.c, shortcut, g, k=((3, 3), (3, 3)), e=1.0) for _ in range(n))
    31.
    32.     def forward(self, x):
    33.         """Forward pass through C2f layer."""
    34.         y = list(self.cv1(x).chunk(2, 1))
    35.         y.extend(m(y[-1]) for m in self.m)
    36.         return self.cv2(torch.cat(y, 1))
    37.
    38.     def forward_split(self, x):
    39.         """Forward pass using split() instead of chunk()."""
    40.         y = list(self.cv1(x).split((self.c, self.c), 1))
    41.         y.extend(m(y[-1]) for m in self.m)
    42.         return self.cv2(torch.cat(y, 1))

    六、在模型中调用ODConv模块

    上面我们只是修改了各种模块，那么如何在我们的模型中用到上面的修改，这里考虑有的人是新手有的人已经很清楚修改流程了，同时为了保证文章的可读性和流畅程度(因为修改教程需要放一堆图片大家看着也不舒服)，专门开了一个文章讲述如何修改yolov8的yaml文件在模型中应用ODConv模块，如果你不知道如何用就看以下的文章里面讲述了我们在模型中修改的模块该如何进行更改到模型的配置中， 如果你已经熟练如何更改了可以不用阅读下面的文章。

    YOLOv8改进 | 如何在网络结构中添加注意力机制、C2f、卷积、Neck、检测头

    七、全文总结

    到此本文的正式分享内容就结束了，在这里给大家推荐我的YOLOv8改进有效涨点专栏，本专栏目前为新开的平均质量分98分，后期我会根据各种最新的前沿顶会进行论文复现，也会对一些老的改进机制进行补充，目前本专栏免费阅读(暂时，大家尽早关注不迷路~)，如果大家觉得本文帮助到你了，订阅本专栏，关注后续更多的更新~
