CCLink转Modbus TCP网关_MODBUS网口设置

兴达易控CCLink转Modbus TCP网关是一种用于连接CCLink网络和Modbus TCP网络的设备。它提供了简单易用的MODBUS网口设置，可以帮助用户轻松地配置和管理网络连接

1 、网关做为MODBUS主站

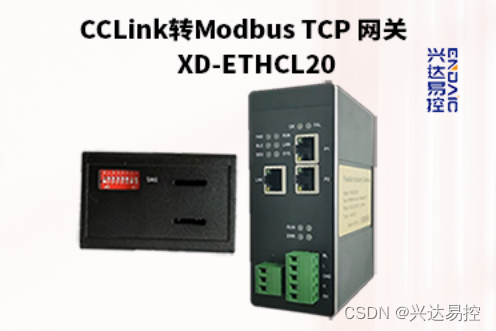

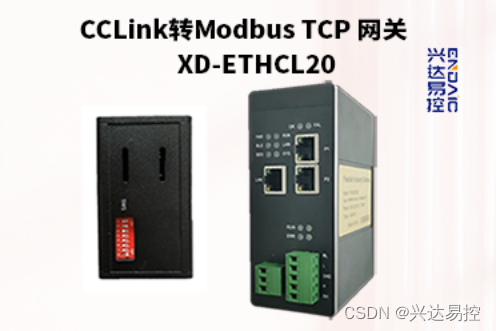

（1）将电脑用网线连接至网关的P3网口上。

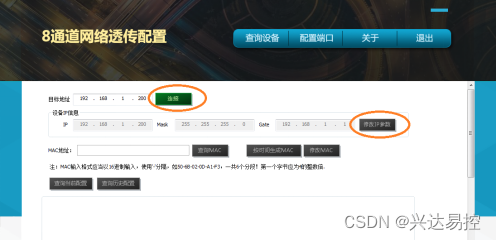

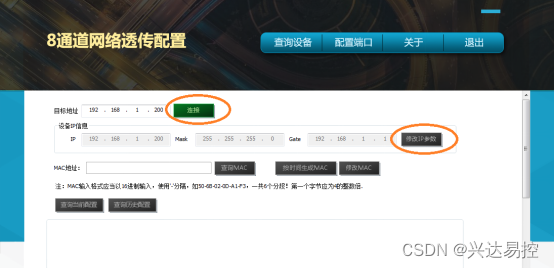

（2）打开TCPConf8软件后，点击“连接”，可以与网关建立TCP连接，进而修改Modbus-TCP的IP、端口号等参数。

注意“目标地址”是网关的Modbus-TCP接口IP地址，出厂默认IP地址是“192.168.1.200”。如果需要修改Modbus-TCP的IP地址，首先要用电脑与网关建立连接，然后点击图中的“修改IP参数”即可。

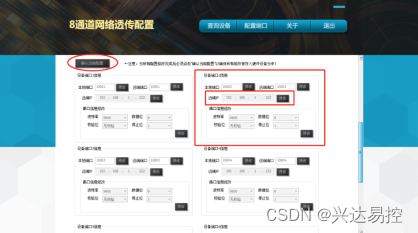

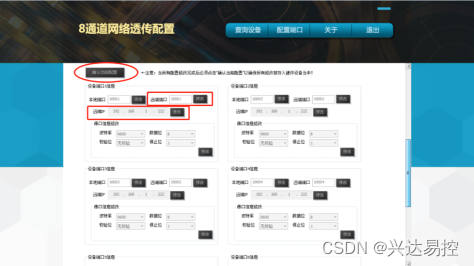

（3）网关做MODBUS-TCP的主站（客户端）使用时，最大支持连接8个从站，在下图中分别对应“设备端口1”~“设备端口8”。“设备端口1”对应的Modbus站号是1，“设备端口2”对应的Modbus站号是2，以此类推。

远端端口：指的是对端Modbus从站的端口号。
远端IP：指的是对端Modbus从站的IP地址。
用户对使用的端口完成修改后，要点击“确认当前配置”，使网关的Modbus-TCP接口保存配置并复位。
2 、网关做为MODBUS从站
（1）将电脑用网线连接至网关的P3网口上。
（2）打开TCPConf8软件后，点击“连接”，可以与网关建立TCP连接，进而修改Modbus-TCP的IP、端口号等参数。
注意“目标地址”是网关的Modbus-TCP接口IP地址，出厂默认IP地址是“192.168.1.200”。如果需要修改Modbus-TCP的IP地址，首先要用电脑与网关建立连接，然后点击图中的“修改IP参数”即可。

（3）网关做MODBUS-TCP的从站（服务器）使用时，使用下图中的“设备端口2”，端口号固定为502。远端IP指的是对端Modbus主站的IP地址。

用户对使用的端口完成修改后，要点击“确认当前配置”，使网关的Modbus-TCP接口保存配置并复位。
3、 启动网关运行

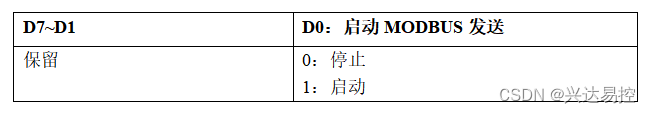

3.1 、网关的控制字

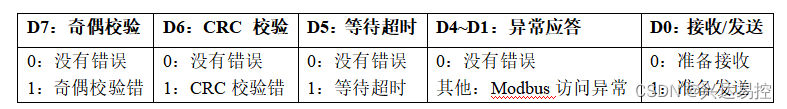

3.2、 网关的状态字

3.3、 启动网关的Modbus主站
（1）网关的拨码第8位拨到OFF，重新给网关上电，网关进入运行状态。
（2）网关CCLINK接口的RUN灯长亮绿灯，表示CCLINK已经通讯成功。
（3）使用Modbus Slave软件做为从站，与网关的MODBUS端子连接进行测试。

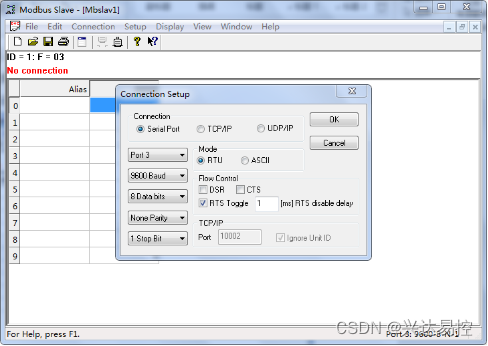

（4）点击软件的菜单栏“Connection——Connect…”，设置正确的端口号，然后点击OK，开始运行。如下图：

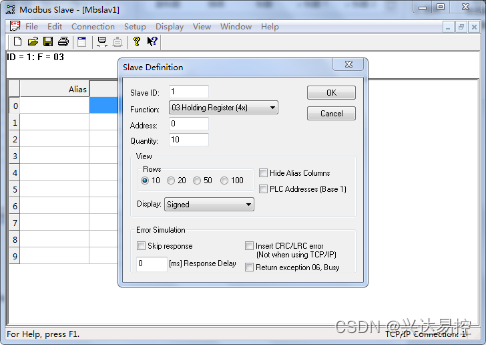

（5）点击软件的菜单栏“Setup——Slave Definition”，设置从站允许访问的数据区，如下图：

（6）在GX WORKS2主站软件上，将输出数据的第1个word赋值为1（控制字=1），启动MODBUS-RTU通讯。
（7）测试数据：

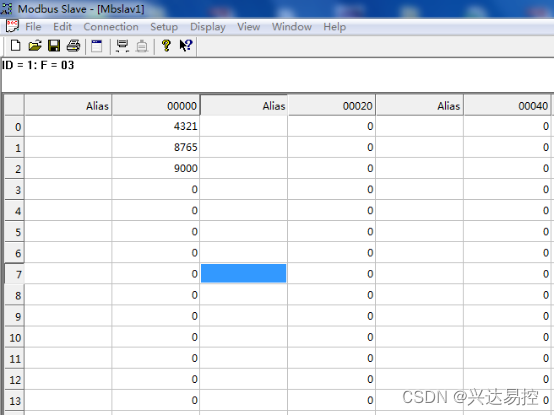

在Modbus Slave软件中，手动修改数据值，如下图：

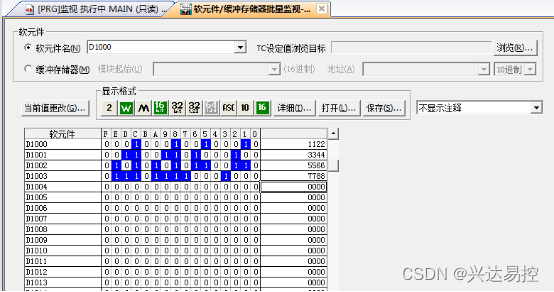

可以在GX WORKS2主站软件中监控到上传数据。

在GX WORKS2主站软件上手动修改一个output数据值，在Modbus Slave软件中可以监视到，数据已经成功下发。

以上是兴达易控CCLink转Modbus TCP网关的MODBUS网口设置。通过兴达易控CCLink转Modbus TCP网关，用户能够实现CCLink和Modbus TCP之间的无缝连接，提高了系统的可靠性和可用性。
