unity shaderGraph实例-可交互草地

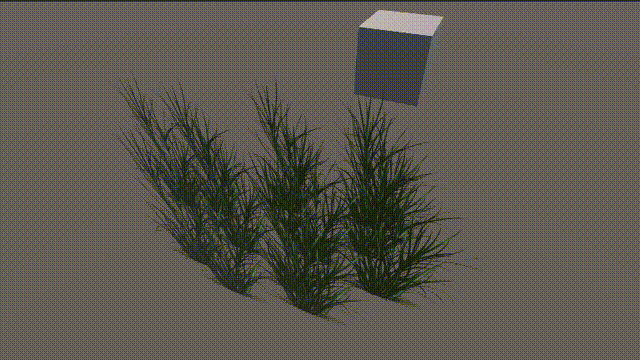

效果展示

整体结构

各区域内容

区域1

计算交互用的cube和草各个顶点的距离

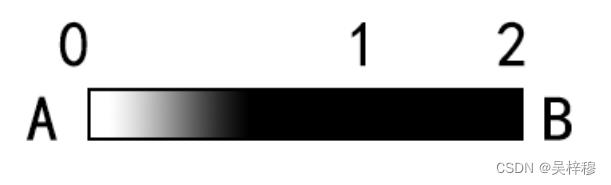

此处可以理解为，从cube的中心到草的顶点的距离，其距离是一个从0到整数的过程，如下图

区域2

将距离除以某个值，这个值是交互范围，相当于将白条范围向右移动

然后使用saturate节点将值限制到0-1之内

区域3

首先上一步已经将值限制到0-1，这一步取反，直观解释就是将黑白条对调，越靠近cube的部分越白，也就代表了对草的顶点shader的影响越强。

区域4

为了移动草的顶点向量，我们需要知道移动方法，用草的顶点位置减去cube的世界坐标即可获得两者的方向

然后和区域3中计算出的影响力度相乘，即可得到越靠近，顶点偏移越大的效果。

区域5

这一步看似复杂，其实做的事很简单，将区域4中获得顶点偏移量加到草原本的顶点坐标上去，由于草不需要再y轴移动，所以只加x轴和z轴即可。

区域6

在草移动时，我们不需要草的根部移动，所以我们使用了顶点颜色，即在制作草的模型的时候，在根部的顶点处添加了顶点颜色（注意不是贴图的颜色）为黑色，可交互部分为白色，这样可以通过一个Lerp，在不需要移动的区域和需要移动的区域里平滑过渡，当然这里也可以用顶点坐标计算。

区域7

最后我们需要给一张贴图

材质本身需要设置成透明的

最后需要编写一个脚本，告诉材质cube在哪

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class TrackPosition : MonoBehaviour
{
    public Material grassMat;
    private void Update()
    {
        grassMat.SetVector("_TrackerPosition_v3", transform.position);
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13

然后挂到cube上，将材质球拖到属性里即可

工程下载gitee地址
