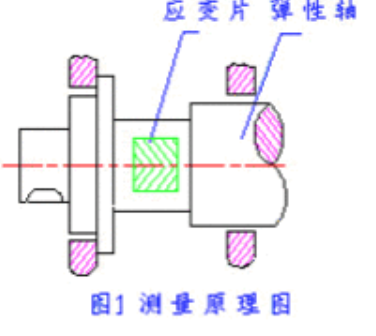

扭矩传感器信号模拟地、数据地与电源地

在电子电路中，电源地、信号地、数字地和模拟地都是不同的地（ground）节点，它们在电路中有不同的作用。
电源地（Power Ground）是指用于连接电源电源回路的地节点。在大多数电子设备中，电源地通常是用于连接负极的地线，它是电路中电源信号的参考点，负责稳定电源电压，防止电路出现电源杂波等问题。

信号地（Signal Ground）是指用于连接信号回路的地节点。信号地是用于连接所有信号线的地线，它是电路中信号电平的参考点，负责稳定信号电平，避免信号噪声和干扰等问题。

数字地（Digital Ground）是指用于连接数字回路的地节点。数字地是用于连接所有数字电路元件的地线，它是数字信号的参考点，负责稳定数字信号的电平，防止数字信号的串扰和干扰等问题。

模拟地（Analog Ground）是指用于连接模拟回路的地节点。模拟地是用于连接所有模拟电路元件的地线，它是模拟信号的参考点，负责稳定模拟信号的电平，避免模拟信号的噪声和干扰等问题。

在电子电路中，这些不同的地线通常是通过连接在一起的，但它们在电路中的作用是不同的。因此，在电路设计中，需要根据不同的信号类型和需求，合理地使用这些地线，以确保电路的正常工作和性能稳定。

通常情况下，这些地的一端都应该连接到电源的负极（也称为地端或地线），以确保整个电路中的电势基准是一致的。

在电子电路中，电源地、信号地、数字地和模拟地通常都需要与电源的负极相连，以便它们可以共享同一个基准电位，从而实现电路的正常工作。

在PCB布局中，电源地通常是由一组连接到负极的铜箔或线路组成，而信号地、数字地和模拟地则可能分别有独立的连接到负极的线路。这些地线在连接到电源负极之前，可能还需要经过滤波、分离、隔离等处理，以确保它们与其他信号和电路之间的隔离和分离，从而减少电路中的互相干扰。

————————————————————————————————

控制系统中，大致有以下几种地线：

（1）数字地：也叫逻辑地，是各种开关量（数字量）信号的零电位。

（2）模拟地：是各种模拟量信号的零电位。

（3）信号地：通常为传感器的地。

（4）交流地：交流供电电源的地线，这种地通常是产生噪声的地。

（5）直流地：直流供电电源的地。

（6）屏蔽地：也叫机壳地，为防止静电感应和磁场感应而设。

信号线输出不得对地 ,对电源短路,输出电流不大于10mA· 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
