AM驱动架构—优质Mini-LED显示技术解决方案

MiniLED背光驱动方案作为一种新兴的显示技术方案，具有更高的亮度、更广的色域范围和更低的功耗等优势；以其出色的性能和广泛的应用前景备受关注是实现MiniLED显示效果的重要环节。

MiniLED背光驱动方案是指通过控制MiniLED芯片的电流和亮度，实现背光显示效果的技术方案；采用MiniLED背光驱动方案，可实现更亮、更清晰、更真实的显示效果，提升用户对内容的呈现体验；并带来更加出色的视觉享受。

MiniLED芯片采用了更小的LED尺寸（通常在100微米以下），使得其数量可达到百万级别，并且能够提供更高的分辨率和更广的色域范围。

MiniLED背光驱动方案的核心包括两个主要组成部分：驱动电路和控制算法。驱动电路负责为MiniLED芯片提供稳定的电流源，确保其正常工作；而控制算法则负责根据输入信号调整MiniLED背光的亮度和颜色，实现更精确的显示效果。

（一）相比传统的LCD背光方案，MiniLED背光驱动方案具有以下几个显著的优势：

1）更高的亮度和对比度：尺寸更小，可以在同样面积的显示屏上配置更多的LED，并且通过独立控制每一个MiniLED，可以实现更高的亮度和更细致的对比度，使得显示画面更加鲜明清晰。

2）更广的色域范围：可通过独立调节每一个MiniLED的亮度和颜色，可实现更精确的色彩表现；与传统的LCD背光方案相比，MiniLED能够更好地呈现出更丰富的色彩细节，提供更真实、更生动的显示效果。

3）更低的功耗：MiniLED背光驱动方案采用了先进的功率管理技术，可以根据显示内容的需求进行自适应调节，降低功耗。这不仅可以延长电池的使用时间，也符合环保节能的理念。

（二）主流Mini LED背光驱动方式：

当前Mini LED背光有两种主流驱动模式：被动矩阵式驱动（PM：Passive Matrix）和主动矩阵式驱动（AM：Active Matrix）。

PM驱动方式：主要基于PCB板，采用Driver IC实现对背光的单区调控每个像素都是操作在短脉冲模式下，为瞬间高亮度发光。

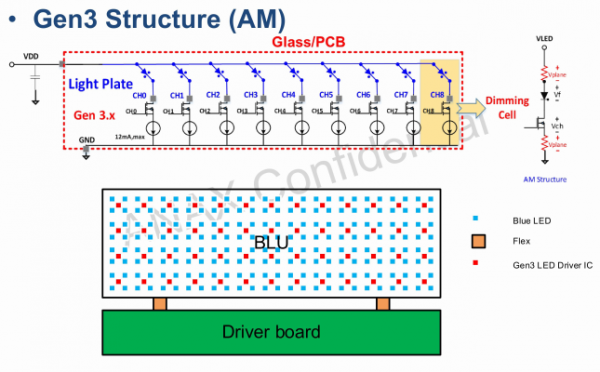

AM驱动方式：主要基于玻璃基板，采用TFT驱动控制实现对背光的单区调控。每个像素皆可以连续且独立的驱动发光，可以使用低温多晶硅或者氧化物TFT驱动，优点是驱动电压低，发光元件寿命长。

WH旺泓率先研发的AM驱动方式，以背光领域为例，可以做到让“一个驱动IC对应一个背光分区，每个分区直驱常亮 ”避免了传统PM驱动带来的频闪伤害。

（三）背光采用AM驱动架构，相较于传统背光PM驱动架构将有优势 :

1、AM驱动方式更有利于降低功耗和成本并提升影像品质，同时支援高分区数＞3000与高刷新率(Frame Rate, 960Hz)之系统要求，并且同规格下晶片尺寸最小。

2、AM驱动方式可以达到一颗驱动IC对应多个背光分区，在客端设计应用上更具弹性，且每个分区直驱恒亮，避免了传统PM驱动带来的闪频伤害。

3、采用解决方案，灯板PCB层数最多2层，市场主流则為至少2层以上(4 - 6层数)。

4、灯板基板选择除了FR-4外，玻璃(Glass)和铝基饭(MCPCB)也将提供配套解决方案。

5、可提供光学距离为为(OD=0)之设计方案。

（四）MiniLED背光驱动方案在多个领域都有着广泛的应用前景：

1）电视和显示器：MiniLED背光驱动方案可以实现更高的亮度和更广的色域范围，使得观看体验更加震撼。尤其对于大尺寸的电视和显示器来说，MiniLED技术可以提供更为细腻逼真的画面效果。

2）手机和平板电脑：MiniLED背光驱动方案可以在有限的屏幕空间内实现更高的分辨率和更鲜艳的色彩，提升用户对内容的呈现体验。同时，MiniLED的低功耗特性也可以延长移动设备的电池寿命，为用户提供更长时间的使用。

汽车显示屏：MiniLED背光驱动方案可应用于汽车显示屏，提供更高的亮度和对比度，使车内信息更加清晰可见；同时，高色彩表现力也能够呈现出更丰富的配色效果，提升驾驶体验。

虚拟现实（VR）和增强现实（AR）设备：MiniLED背光驱动方案适用于虚拟现实和增强现实设备中的显示技术，通过高亮度和高对比度的显示效果，创造更逼真的虚拟体验此外，MiniLED背光还能够实现更快的响应速度，减少图像残影，使得用户的动作在虚拟环境中更加流畅自然。
