HCIP---eth-trunk-链路聚合

---

 一.链路聚合技术概述

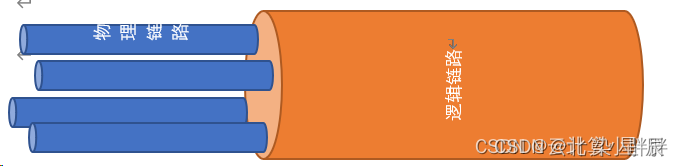

      链路聚合技术是一种将多个物理或逻辑链路组合成一个高速、高可靠性的单一链路的技术。它通过同时使用多个物理或逻辑链路，从而提高网络带宽和可靠性，避免了因单个链路故障而导致的网络中断，提高了网络性能和可靠性。



     聚合链路技术中，将多个物理接口逻辑上聚合成的一个接口称为聚合接口(eth-trunk接口)，

聚合之后的链路称为聚合链路(eth-trunk)，聚合链路中的物理链路称为成员链路。



链路聚合的工作环境：

• 链路聚合在网络层（三层聚合：加了IP地址）或数据链路层（二层聚合）工作

聚合链路的条件：

• 聚合链路两端的接口必须在同一台设备上。(如上图)
• 需要聚合的物理接口未进行任何配置
• 所有聚合的接口应该具有相同的传输速率(千兆口和千兆口聚合)，须是相同的双工模式，接口类型必须相同(access类型和access类型聚合)，VLAN List 和PVID 必须相同。

二.链路聚合的模式

 设备支持手工负载分担和LACP(Link Aggregation Control Protocol)两种聚合模式，支持接口链路本地优先转发，还支持跨设备的链路聚合E-Trunk。

①手工负载分担：

        手工负载分担模式下，Eth-Trunk的建立、成员接口的加入完全由手工配置。该模式下所有活动链路都参与数据的转发，平均分担流量。如果某条活动链路故障，链路聚合组自动在剩余的活动链路中平均分担流量。手工负载分担模式通常应用在对端设备不支持LACP协议的情况下。

②LACP模式

        LACP是一种利用LACP协议进行聚合参数协商，确定活动接口和非活动接口的链路聚合方式。该模式下，手工创建Eth-Trunk，手工加入Eth-Trunk成员接口，由LACP协议协商确定活动接口和非活动接口。

        LACP模式也成为M:N模式，这种方式同时实现链路负载分担和链路冗余。意思是在链路聚合组中M条链路处于活动状态，这些链路负责转发数据并进行负载分担，另外N条链路作为备份链路不转发数据。当M条链路出现故障。系统会从N条链路中选择优先级最高的接替出现故障的链路，并开始转发数据。

        LACP和手工负载分担的主要区别为：LACP模式有备份链路，而手工负载分担均处于转发状态，分担负载流量。


配置手工负载分担



• 创建聚合接口

[lsw1]interface Eth-Trunk 0

•  将物理接口划入

#方法一：
#在聚合接口视图下将物理接口划入聚合接口
[lsw1-Eth-Trunk0]trunkport g 0/0/1 to 0/0/2

#方法二：
#在物理接口视图下将物理接口划入聚合接口
[lsw2-GigabitEthernet0/0/1]eth-trunk 0

#设置接口退出聚合接口
[lsw2-GigabitEthernet0/0/1]undo eth-trunk

•  查看链路聚合接口的分担情况



[lsw1]dis eth-trunk 0
Eth-Trunk0's state information is:
WorkingMode: NORMAL         Hash arithmetic: According to SIP-XOR-DIP
# NORMAL及手工负载分担        # 交换机默认支持逐流，基于源目IP的哈希
Least Active-linknumber: 1  Max Bandwidth-affected-linknumber: 8
# 活动的链路最小数量          # 可以加入链路聚合组的最大数量
Operate status: up          Number Of Up Port In Trunk: 3
Operate status: up          Number Of Up Port In Trunk: 2
--------------------------------------------------------------------------------
PortName                      Status      Weight
GigabitEthernet0/0/1          Up          1
GigabitEthernet0/0/2          Up          1

 注意：华为设备默认使用基于流的负载均衡，默认通过源IP和目标IP来区分数据流。

 拓展配置：

要求： 将Eth-Trunk 1配置为Trunk，允许VLAN10和20通过。

[SW1]vlan batch  10 20
[SW1]interface  GigabitEthernet  0/0/4
[SW1-GigabitEthernet0/0/4]port link-type access
[SW1-GigabitEthernet0/0/4]port default vlan 10
[SW1-GigabitEthernet0/0/4]interface GigabitEthernet 0/0/5
[SW1-GigabitEthernet0/0/5]port link-type access
[SW1-GigabitEthernet0/0/5]port default vlan 20
[SW1-GigabitEthernet0/0/5]interface  Eth-Trunk  1
[SW1-Eth-Trunk1]port link-type trunk
[SW1-Eth-Trunk1]port trunk allow-pass vlan 10 20

 要求：将Eth-Trunk 0接口从二层口改为三层口，并华划入三层接口

注意：仅限于三层交换机

[lsw1-Eth-Trunk0]undo portswitch
[lsw1-Eth-Trunk0]trunkport g 0/0/1 to 0/0/2

---
