ADS微带单枝短截线匹配电路的仿真

简介

利用ADS2020软件设计匹配电路通常有5种方法，本小节首先介绍如何通过“Design-Guide”进行微带单枝短截线匹配电路的设计与仿真。

环境

ADS2020
《ADS2011射频电路设计与仿真实例》 [徐兴福著][电子工业出版社][2014.05]

原理图过程

新建工程，并创建一个原理图，点击菜单栏Insert=》Template=》ads templates:S Params

并添加控件和修改其参数如下，注意Zin正负号

其中

在这儿

注意这儿有个类似的如下图，别选这个，后面designguide识别不了。

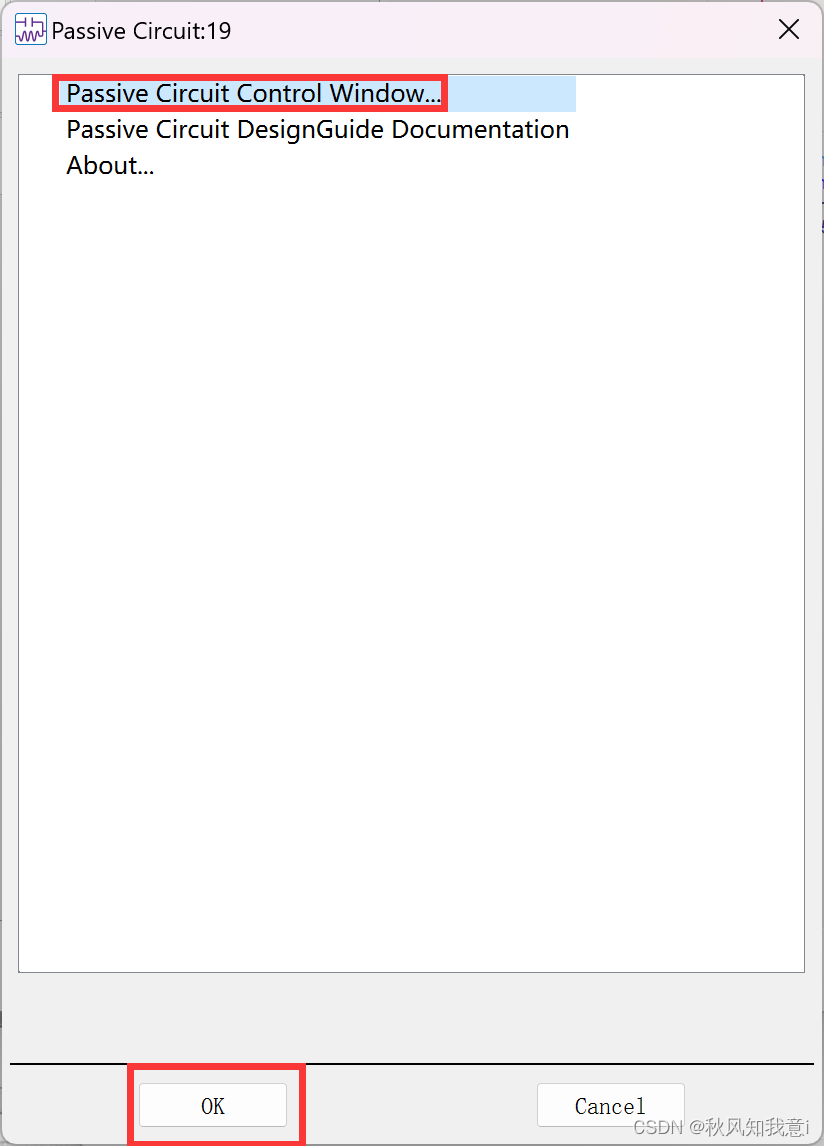

然后菜单栏DesignGuide=》Passive Circuit

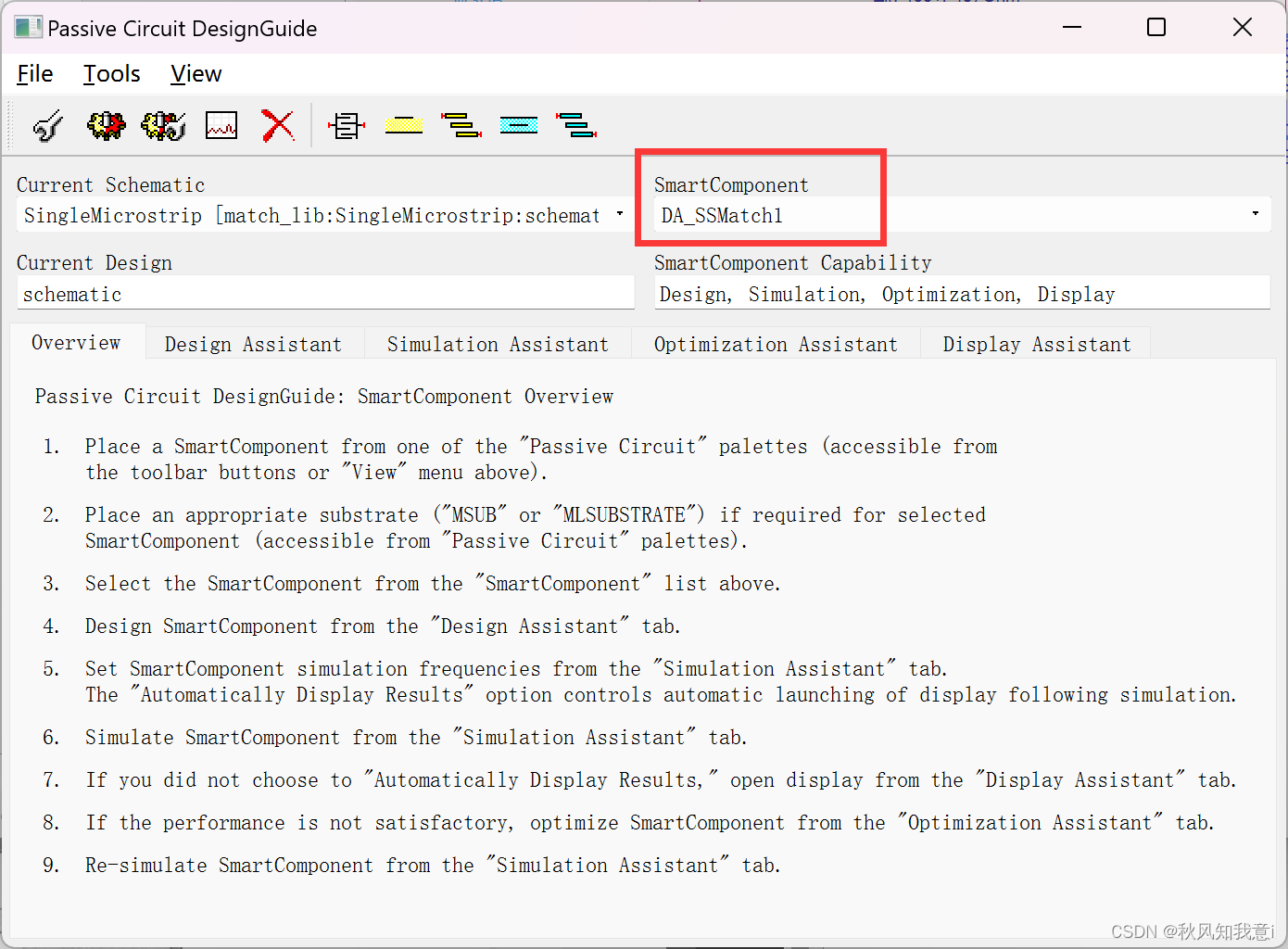

与刚刚画的控件一一对应。

点击Design，设计完成，退出

选中控件，点击下一层。

有如下界面表示，设计成功。

点击上一层

点击仿真按钮或按F7

有如下结果

版图过程

为了验证版图结果是否一致
先失能这些控件

点击菜单栏layout=》generate/update layout，默认设置，然后insert=》pin添加端口

点击基板设置

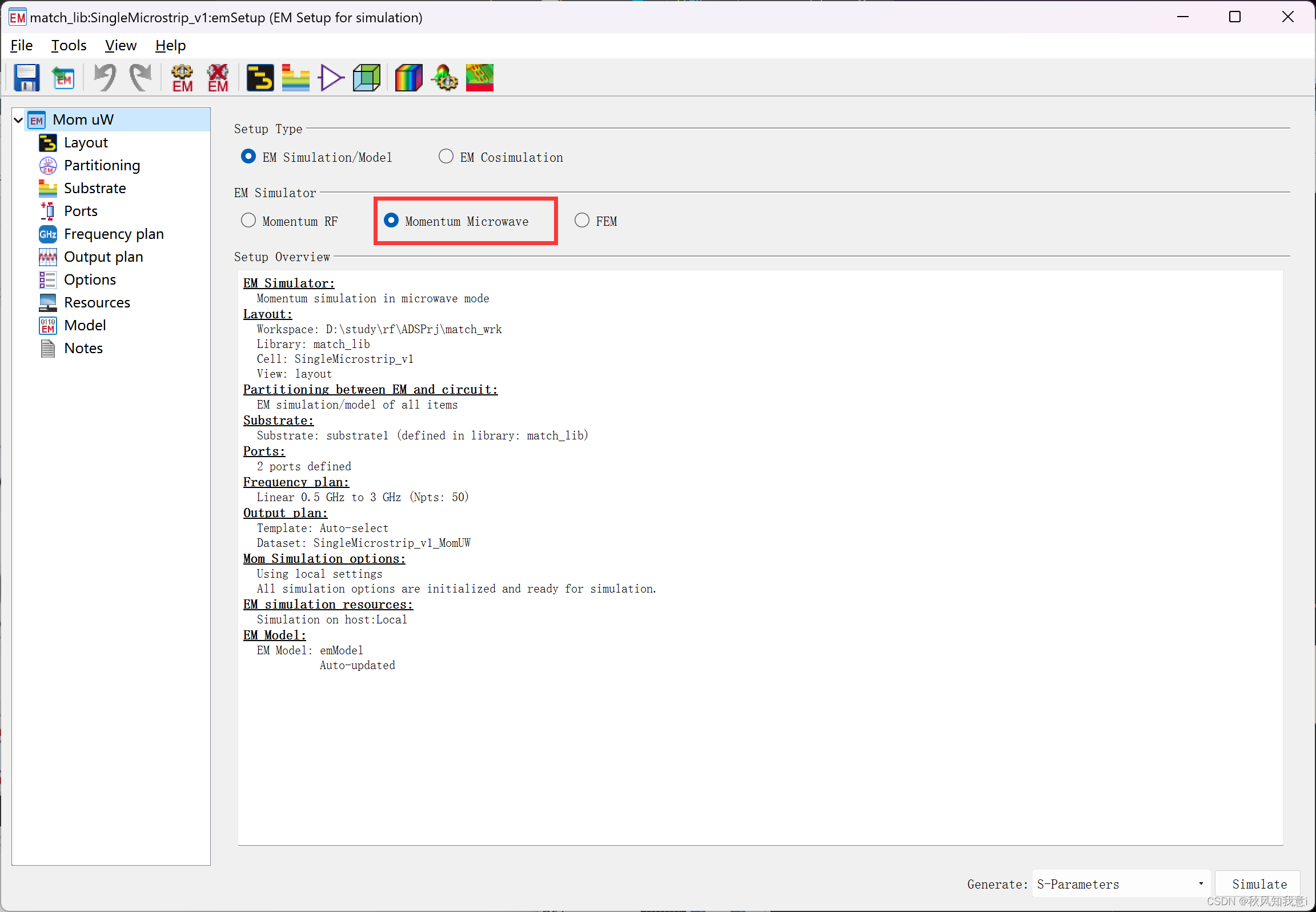

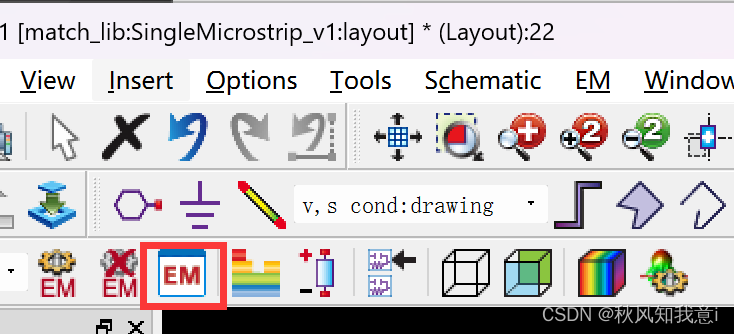

点击EM设置





点击simulate。

与原理图结果相符。



与原理图一致。
