输入网址到网页显示，期间发生了什么？（收藏篇）

解析url

首先浏览器做的第一步工作就是要对 URL 进行解析，从而生成发送给 Web 服务器的请求信息。

对 URL 进行解析之后，浏览器确定了 Web 服务器和文件名，接下来就是根据这些信息来生成 HTTP 请求消息了。

DNS解析

通过浏览器解析 URL 并生成 HTTP 消息后，需要委托操作系统将消息发送给 Web 服务器。
但在发送之前，还有一项工作需要完成，那就是查询服务器域名对应的 IP 地址，因为委托操作系统发送消息时，必须提供通信对象的 IP 地址。

域名层级关系

DNS 中的域名都是用句点来分隔的，比如 www.server.com，这里的句点代表了不同层次之间的界限。在域名中，越靠右的位置表示其层级越高。
实际上域名最后还有一个点，比如 www.server.com.，这个最后的一个点代表根域名。也就是，. 根域是在最顶层，它的下一层就是 .com 顶级域，再下面是 server.com。

域名解析流程

1. 客户端首先会发出一个 DNS 请求，问 www.server.com 的 IP 是啥，并发给本地 DNS 服务器（也就是客户端的 TCP/IP 设置中填写的 DNS 服务器地址）。
2. 本地域名服务器收到客户端的请求后，如果缓存里的表格能找到 www.server.com，则它直接返回 IP 地址。如果没有，本地 DNS 会去问它的根域名服务器：“老大， 能告诉www.server.com 的 IP 地址吗？” 根域名服务器是最高层次的，它不直接用于域名解析，但能指明一条道路。
3. 根 DNS 收到来自本地 DNS 的请求后，发现后置是 .com，说：“www.server.com 这个域名归 .com 区域管理”，我给你 .com 顶级域名服务器地址给你，你去问问它吧。”
4. 本地 DNS 收到顶级域名服务器的地址后，发起请求问“老二， 你能告诉我 www.server.com 的 IP 地址吗？”
5. 顶级域名服务器说：“我给你负责 www.server.com 区域的权威 DNS 服务器的地址，你去问它应该能问到”。
6. 本地 DNS 于是转向问权威 DNS 服务器：“老三，www.server.com对应的IP是啥呀？”server.com 的权威 DNS 服务器，它是域名解析结果的原出处。为啥叫权威呢？就是我的域名我做主。
7. 权威 DNS 服务器查询后将对应的 IP 地址 X.X.X.X 告诉本地 DNS。
8. 本地 DNS 再将 IP 地址返回客户端，客户端和目标建立连接。

整个过程如下图所示：

查看协议栈

通过 DNS 获取到 IP 后，就可以把 HTTP 的传输工作交给操作系统中的协议栈

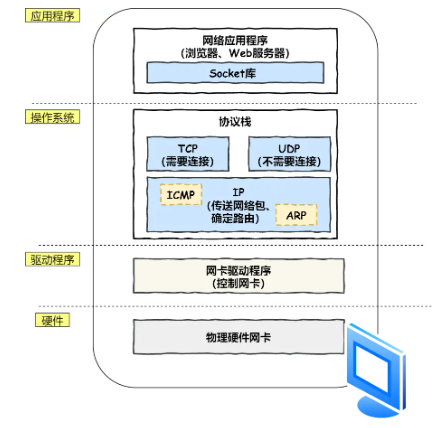

应用程序（浏览器）通过调用 Socket 库，来委托协议栈工作。协议栈的上半部分有两块，分别是负责收发数据的 TCP 和 UDP 协议，这两个传输协议会接受应用层的委托执行收发数据的操作。
协议栈的下面一半是用 IP 协议控制网络包收发操作，在互联网上传数据时，数据会被切分成一块块的网络包，而将网络包发送给对方的操作就是由 IP 负责的。
此外 IP 中还包括 ICMP 协议和 ARP 协议。

• ICMP 用于告知网络包传送过程中产生的错误以及各种控制信息。
• ARP 用于根据 IP 地址查询相应的以太网 MAC 地址。


TCP

三次握手

在 HTTP 传输数据之前，首先需要 TCP 建立连接，TCP 连接的建立，通常称为三次握手。确保双方都有发送和接收能力。

生成tcp报文

TCP 协议里面会有两个端口，一个是浏览器监听的端口（通常是随机生成的），一个是 Web 服务器监听的端口（HTTP 默认端口号是 80， HTTPS 默认端口号是 443）。
在双方建立了连接后，TCP 报文中的数据部分就是存放 HTTP 头部 + 数据，组装好 TCP 报文之后，就需交给下面的网络层处理。

通过ip远程定位

ip报头格式

在 IP 协议里面需要有源地址 IP 和 目标地址 IP：

• 源地址IP，即是客户端输出的 IP 地址；
• 目标地址，即通过 DNS 域名解析得到的 Web 服务器 IP。

因为 HTTP 是经过 TCP 传输的，所以在 IP 包头的协议号，要填写为 06（十六进制），表示协议为 TCP。

ip源地址的选择

当存在多个网卡时，在填写源地址 IP 时，就需要判断到底应该填写哪个地址。这个判断相当于在多块网卡中判断应该使用哪个一块网卡来发送包。
这个时候就需要根据路由表规则，来判断哪一个网卡作为源地址 IP。

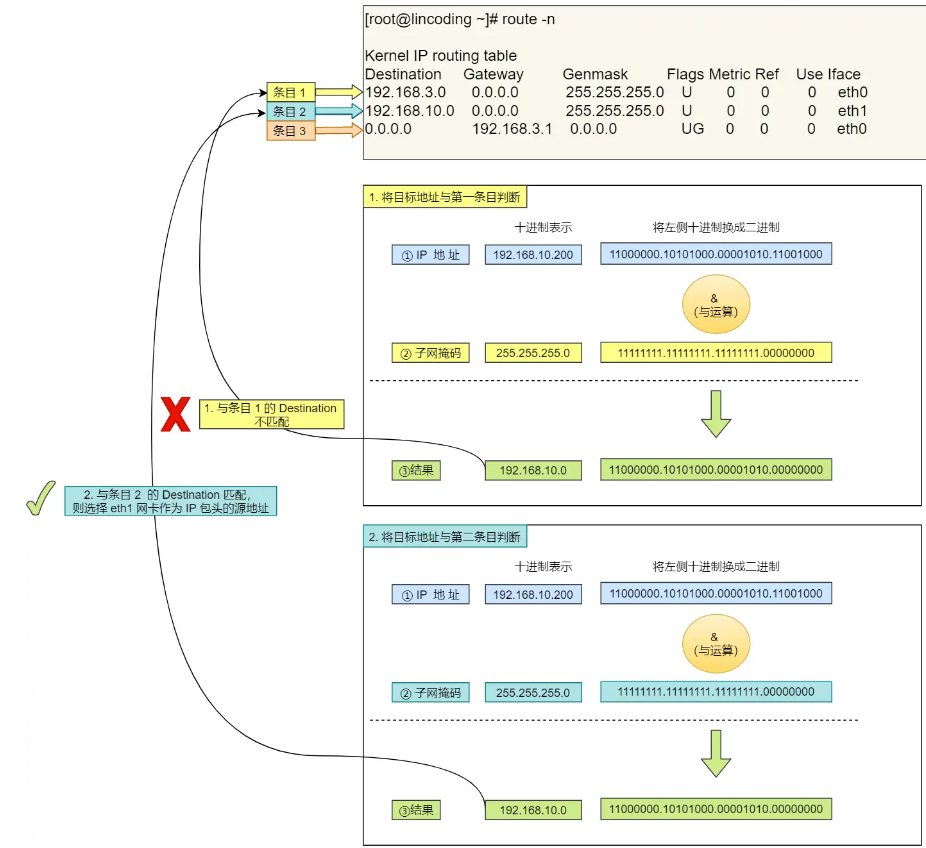

举个例子，根据上面的路由表，我们假设 Web 服务器的目标地址是 192.168.10.200。

1. 首先先和第一条目的子网掩码（Genmask）进行 与运算，得到结果为 192.168.10.0，但是第一个条目的 Destination 是 192.168.3.0，两者不一致所以匹配失败。
2. 再与第二条目的子网掩码进行 与运算，得到的结果为 192.168.10.0，与第二条目的 Destination 192.168.10.0 匹配成功，所以将使用 eth1 网卡的 IP 地址作为 IP 包头的源地址。
3. 第三条目比较特殊，它目标地址和子网掩码都是 0.0.0.0，这表示默认网关，如果其他所有条目都无法匹配，就会自动匹配这一行。并且后续就把包发给路由器，Gateway 即是路由器的 IP 地址。


至此生成ip报文

通过mac进行两点传输

生成了 IP 头部之后，接下来网络包还需要在 IP 头部的前面加上 MAC 头部。

在 MAC 包头里需要发送方 MAC 地址和接收方目标 MAC 地址，用于两点之间的传输。
一般在 TCP/IP 通信里，MAC 包头的协议类型只使用：

• 0800 ： IP 协议
• 0806 ： ARP 协议


mac如何确认发送方和接收方

发送方的 MAC 地址获取就比较简单了，MAC 地址是在网卡生产时写入到 ROM 里的，只要将这个值读取出来写入到 MAC 头部就可以了。
接收方的 MAC 地址就有点复杂了，只要告诉以太网对方的 MAC 的地址，以太网就会帮我们把包发送过去，那么很显然这里应该填写对方的 MAC 地址。
此时就需要 ARP 协议帮我们找到路由器的 MAC 地址。

ARP 协议会在以太网中以广播的形式，对以太网所有的设备喊出：“这个 IP 地址是谁的？请把你的 MAC 地址告诉我”。
然后就会有人回答：“这个 IP 地址是我的，我的 MAC 地址是 XXXX”。然后将本次查询结果放到ARP缓存中
也就是说，在发包时：

• 先查询 ARP 缓存，如果其中已经保存了对方的 MAC 地址，就不需要发送 ARP 查询，直接使用 ARP 缓存中的地址。
• 而当 ARP 缓存中不存在对方 MAC 地址时，则发送 ARP 广播查询。


经过网卡发送

网络包只是存放在内存中的一串二进制数字信息，没有办法直接发送给对方。因此，我们需要将数字信息转换为电信号，才能在网线上传输，也就是说，这才是真正的数据发送过程。
负责执行这一操作的是网卡，要控制网卡还需要靠网卡驱动程序。
网卡驱动获取网络包之后，会将其复制到网卡内的缓存区中，接着会在其开头加上报头和起始帧分界符，在末尾加上用于检测错误的帧校验序列。

• 起始帧分界符是一个用来表示包起始位置的标记
• 末尾的 FCS（帧校验序列）用来检查包传输过程是否有损坏

最后网卡会将包转为电信号，通过网线发送出去。

经过交换机

首先，电信号到达网线接口，交换机里的模块进行接收，接下来交换机里的模块将电信号转换为数字信号。
然后通过包末尾的 FCS 校验错误，如果没问题则放到缓冲区。这部分操作基本和计算机的网卡相同，但交换机的工作方式和网卡不同。
计算机的网卡本身具有 MAC 地址，并通过核对收到的包的接收方 MAC 地址判断是不是发给自己的，如果不是发给自己的则丢弃；相对地，交换机的端口不核对接收方 MAC 地址，而是直接接收所有的包并存放到缓冲区中。因此，和网卡不同，交换机的端口不具有 MAC 地址。

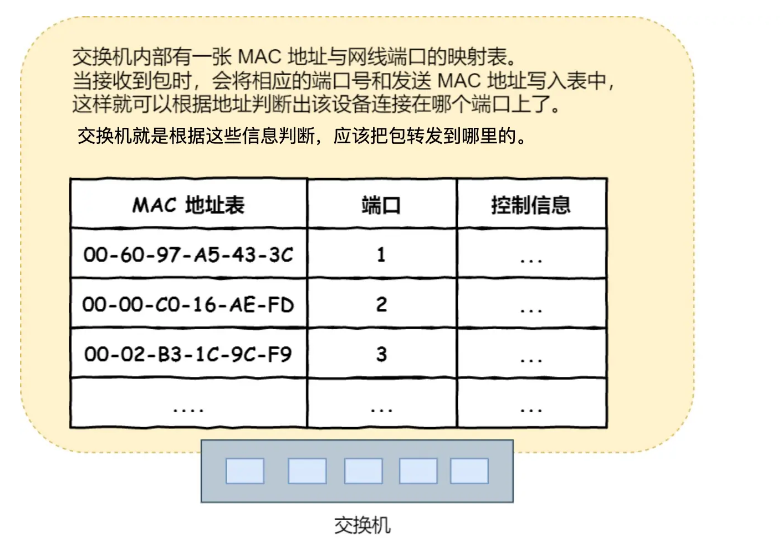

将包存入缓冲区后，接下来需要查询一下这个包的接收方 MAC 地址是否已经在 MAC 地址表中有记录了。

举个例子，如果收到的包的接收方 MAC 地址为 00-02-B3-1C-9C-F9，则与图中表中的第 3 行匹配，根据端口列的信息，可知这个地址位于 3 号端口上，然后就可以通过交换电路将包发送到相应的端口了。
所以，交换机根据 MAC 地址表查找 MAC 地址，然后将信号发送到相应的端口。

当mac地址找不到指定mac地址会怎么处理？

这种情况下，交换机无法判断应该把包转发到哪个端口，只能将包转发到除了源端口之外的所有端口上，无论该设备连接在哪个端口上都能收到这个包。

经过路由器

网络包经过交换机之后，现在到达了路由器，并在此被转发到下一个路由器或目标设备。
路由器的端口具有 MAC 地址，因此它就能够成为以太网的发送方和接收方；同时还具有 IP 地址，从这个意义上来说，它和计算机的网卡是一样的。
当转发包时，首先路由器端口会接收发给自己的以太网包，然后路由表查询转发目标，再由相应的端口作为发送方将以太网包发送出去。

到达服务器

数据包抵达服务器后，服务器会先扒开数据包的 MAC 头部，查看是否和服务器自己的 MAC 地址符合，符合就将包收起来。
接着继续扒开数据包的 IP 头，发现 IP 地址符合，根据 IP 头中协议项，知道自己上层是 TCP 协议。
于是，扒开 TCP 的头，里面有序列号，需要看一看这个序列包是不是我想要的，如果是就放入缓存中然后返回一个 ACK，如果不是就丢弃。TCP头部里面还有端口号， HTTP 的服务器正在监听这个端口号。
于是，服务器自然就知道是 HTTP 进程想要这个包，于是就将包发给 HTTP 进程。
服务器的 HTTP 进程看到，原来这个请求是要访问一个页面，于是就把这个网页封装在 HTTP 响应报文里。
