HiSilicon352 android9.0 适配红外遥控器

海思Android解决方案在原生Android基础上，基于传统电视用户使用习惯，增加了对红外遥控器和按键板的支持，使传统电视用户能更好适应智能电视方案。

---

一.功能描述：

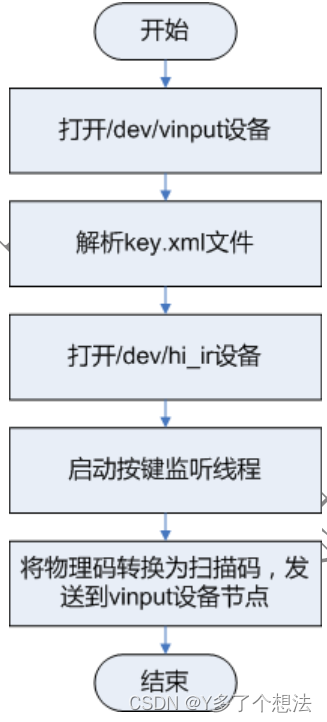

在系统启动时，会先启动android_ir_user；vinput设备节点将按键事件转换为Android的标准输入发送到input。

---

二.文件路径

按键适配源码路径如下：

• framework层配置文件：
  frameworks/base/core/java/android/view/KeyEvent.java
  frameworks/base/core/res/res/values/attrs.xml
• native层配置文件：
  frameworks/native/include/android/keycodes.h
  frameworks/native/include/input/InputEventLabels.h
• 海思定制文件：
  device/hisilicon/bigfish/prebuilts/Vendor_0001_Product_0001.kl
• 海思红外遥控器配处理程序代码：
  device/hisilicon/bigfish/system/ir_user/

三.遥控器按键适配

1> IR适配

需要先打开打印,从而获取去红外码，再依次进行 linux keycode 和 Android frameworks映射。

diff --git a/device/hisilicon/bigfish/system/ir_user/ir_user.cpp b/device/hisilicon/bigfish/system/ir_user/ir_user.cpp
index 335d698e80..db082c3c3f 100644
--- a/device/hisilicon/bigfish/system/ir_user/ir_user.cpp
+++ b/device/hisilicon/bigfish/system/ir_user/ir_user.cpp
@@ -550,7 +550,7 @@ void IrSampleThread()
         int ret = IR_GetValueWithProtocol(status, key, name, sizeof(name), readTimeout);
         if (ret) {
             if (!g_debugIrEnable) {
-                printf("IR_GetValueWithProtocol ret = %d ", ret);
+                printf("IR_GetValueWithProtocol ret = %d\n", ret);
                 continue;
             }
             IrAutomatedTest(num, key, status);
@@ -558,13 +558,14 @@ void IrSampleThread()
         isMouseEventKey = false;
         bool isBrowserMouseMode = false;
         SetBrowserMouseMode(isBrowserMouseMode);
+    printf("IR_GetValueWithProtocol linuxKeycode = %x---------- key=%llx\n",linuxKeycode ,key);
         if (!SetLinuxKeycode(linuxKeycode, key)) {
             continue;
         }
         // shield PIP(WINDOW) key
         if (linuxKeycode == WINDOW) {
             isMouseEventKey = true;
-            XLOGD("you have pressed PIP key\n ,yCoordinate is %d ", yCoordinate);
+            XLOGD("you have pressed PIP key\n ,yCoordinate is %d\n", yCoordinate);
             if (status == HI_UNF_KEY_STATUS_UP) {
                 u32MouseMode = !u32MouseMode;
             }
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

2> 查看红外遥控器发射的按键值

串口输入以下命令：

android_ir_user -d //模拟自动红外测试

通过该命令，可以查看平台是否正常接收红外信号，按遥控器按键可以从串口看到第一步添加的打印。

IR_GetValueWithProtocol linuxKeycode = 0xa45bff00---------- key=139

3> 填入 key.xml 文件

源码文件：device/hisilicon/Hi3751V350/etc/input/key.xml

将按键打印的键值一一对应添加到对应的功能键中。

<key_xml>
    <hisi-key>
        <key value="0x639cff00" name="KEY_POWER"      />
        <key value="0x2ed1ff00" name="KEY_MUTE"       />
        <key value="0xef10ff00" name="KEY_SOURCE"     />
        <key value="0x7986ff00" name="KEY_GUIDE"      />
        <key value="0x7a85ff00" name="KEY_ZOOM"       />
        <key value="0x7e81ff00" name="KEY_3D"         />
        <key value="0x7f80ff00" name="KEY_INFO"       />
        <key value="0x6d92ff00" name="KEY_1"          />
        <key value="0x6c93ff00" name="KEY_2"          />
        <key value="0x33ccff00" name="KEY_3"          />
        <key value="0x609fff00" name="KEY_4"          />
        <key value="0x718eff00" name="KEY_5"          />
        <key value="0x708fff00" name="KEY_6"          />
        <key value="0x37c8ff00" name="KEY_7"          />
        <key value="0x6b94ff00" name="KEY_8"          />
        <key value="0x758aff00" name="KEY_9"          />
        <key value="0x748bff00" name="KEY_0"          />
        <key value="0x3bc4ff00" name="KEY_SOUNDMODE"  />
        <key value="0x39c6ff00" name="KEY_PICTUREMODE"/>
        <key value="0x34cbff00" name="KEY_BACK"       />
        <key value="0x7887ff00" name="KEY_HOME"       />
        <key value="0x7788ff00" name="KEY_TVSETUP"    />
        <key value="0x6897ff00" name="KEY_MENU"       />
        <key value="0x35caff00" name="KEY_UP"         />
        <key value="0x2dd2ff00" name="KEY_DOWN"       />
        <key value="0x3ec1ff00" name="KEY_RIGHT"      />
        <key value="0x6699ff00" name="KEY_LEFT"       />
        <key value="0x31ceff00" name="KEY_ENTER"      />
        <key value="0x30cfff00" name="KEY_CHANNELUP"  />
        <key value="0x629dff00" name="KEY_CHANNELDOWN"/>
        <key value="0x6f90ff00" name="KEY_VOLUMEUP"   />
        <key value="0x6798ff00" name="KEY_VOLUMEDOWN" />
        <key value="0x649bff00" name="KEY_RED"        />
        <key value="0x659aff00" name="KEY_GREEN"      />
        <key value="0x3fc0ff00" name="KEY_YELLOW"     />
        <key value="0x3dc2ff00" name="KEY_BLUE"       />
        <key value="0x3cc3ff00" name="KEY_REWIND"     />
        <key value="0x25daff00" name="KEY_PLAYPAUSE"  />
        <key value="0x29d6ff00" name="KEY_STOP"       />
        <key value="0x2fd0ff00" name="KEY_FASTFORWARD"    />
        <key value="0x7b84ff00" name="KEY_PAGEUP"     />
        <key value="0x7689ff00" name="KEY_PAGEDOWN"   />
        <key value="0x26d9ff00" name="KEY_SUBTITLE"   />
        <key value="0x6996ff00" name="KEY_NICAM"      />
        <key value="0x6a95ff00" name="KEY_TELETXT"    />
        <key value="0x738cff00" name="KEY_CC"         />
        <key value="0x7d82ff00" name="KEY_HDMI"       />
        <key value="0x38c7ff00" name="WINDOW"       />
        <key value="0x9a65ff00" name="KEY_RECALL"     />
    hisi-key>
key_xml>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54

三，调试指引

1> 在串口输入以下命令，查看输入设备在运行环境下加载的配置文件。

dumpsys input

通过该命令可以查看输入设备加载的配置文件是否正确，海思平台遥控器配置文件加
载情况如下，如果加载不正确，系统会加载默认的配置文件Generic.kl：

2> 在串口输入以下命令，查看Android输入事件。

getevent

通过该命令可以查看输入事件是否传到EventHub，按遥控器可以从串口看到如下打印：
