AD教程 （八）器件的复制和对齐

AD教程 （八）器件的复制和对齐

• 设置原理图工作区域
  • 设置Sheet Size，将A4改为A3，增大原理图区域

• 按照原理图布局大致排布元件
  • 框选需要复制的元件，按住Shift即可复制元件并拖动到合适的位置。

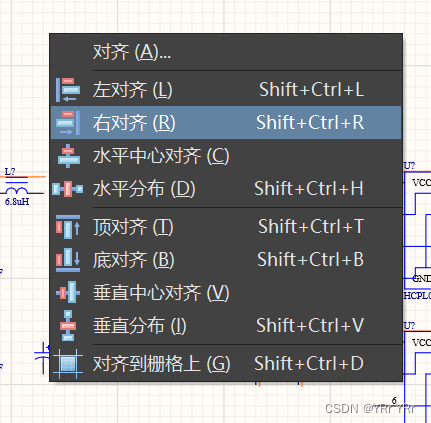

  • 如果元件需要对齐，则可框选所需要对齐的元件，按A，选择需要怎么对齐、
  • 选中元件，按Y，Y轴方向镜像；按X，X轴方向镜像。

• 将每个功能模块用线分割开来，利于观察，可评估所绘制原理图布局是否均匀，规划原理图的区域。
  • 点击放置，选择绘图工具，选择线。
    • Shift+Space（空格）可以切换绘制线的方式，90°，135°，任意角度，一般用直角即可。
• 将每个模块大致分割开来之后，再对每个模块进行归中调整，使布局均匀。
