基于FPGA的电风扇控制器verilog，视频/代码

名称：基于FPGA的电风扇控制器verilog

软件：QuartusII

语言：Verilog

代码功能：

基于FPGA的电风扇控制器

运用 EDA SOPO实验开发系统设计一个基于FPGA的电风扇定时开关控制器,能实现手动和自动模式之间的切换。要求:

(1)KI为电源开关由电源开关控制电风扇的开关,即当K1为高电平“1”时,风扇工作:K1为低电平“0”时,风扇停止工作

(2)K2为模式选择开关用户可以选择工作模式,由模式切换开关实现手动或自动模式。K2为“0”时手动工作,K2为“1”时自动工作

(3)K3为时间选择开关自动模式时,由开关选择自动工作时间,K3为“0”时,工作时间为20分钟 K3为“1”时,工作时间为30分钟:工作时间结束时,风扇自动关闭。手动模式时开关无效

(4)K4为风扇摇头选择开关 K4为“0”时,风扇不摇头,K4为“1”时,风扇摇头

(5)四个数码管在手动工作时,四个数码管显示“9999,在自动工作时,左边两位显示总时间

(6)发光二极管D1,D2 D1表示电风扇,电风扇工作时,输高电平,二极管亮,电风扇不工作时,输出低电平,二极管不亮:D2是电风扇摇头指示灯,摇头时点亮。


演示视频：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=214

FPGA代码Verilog/VHDL代码资源下载网：www.hdlcode.com

代码下载：

电风扇基于FPGA的电风扇控制器verilog（代码在文末付费下载）软件：QuartusII语言：Verilog代码功能：基于FPGA的电风扇控制器运用 EDA SOPO实验开发系统设计一个基于FPGA的电风扇定时开关控制器,能实现手动和自动模式之间的切换。要求: (1)KI为电源开关由电源开关控制电风扇的开关,即当K1为高电平“1”时,风扇工作:K1为低电平“0”时,风扇停止工作 (2)K2名称：基于FPGA的电风扇控制器verilog（代码在文末付费下载）软件：QuartusII语言：Verilog代码功能：基于FPGA的电风扇控制器运用 EDA SOPO实验开发系统设计一个基于FPGA的电风扇定时开关控制器,能实现手动和自动模式之间的切换。要求: (1)KI为电源开关由电源开关控制电风扇的开关,即当K1为高电平“1”时,风扇工作:K1为低电平“0”时,风扇停止工作 (2)K2http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=214

部分代码展示

module electric_fan(
input clk,//1000Hz
input K1,//电源，1时工作，0时停止
input K2,//模式，0时手动，1时自动
input K3,//时间选择，自动模式，0时20分钟，1时30分钟
input K4,//摇头选择,1时摇头
output D1,//工作指示
output D2,//摇头指示
//手动显示9999，自动显示左总时间，右剩余时间
output [7:0] DS1,
output [7:0] DS2,
output [7:0] DS3,
output [7:0] DS4
);
wire clk_1Hz;
wire [3:0] data1;
wire [3:0] data2;
wire [3:0] data3;
wire [3:0] data4;
//分频模块
div i_div(
. clk(clk),//1000Hz
. clk_1Hz(clk_1Hz)
);
//控制模块
control i_control(
. clk_1Hz(clk_1Hz),//1Hz
. K1(K1),//电源，1时工作，0时停止
. K2(K2),//模式，0时手动，1时自动
. K3(K3),//时间选择，自动模式，0时20分钟，1时30分钟
. K4(K4),//摇头选择,1时摇头
. D1(D1),//工作指示
. D2(D2),//摇头指示
//手动显示9999，自动显示左总时间，右剩余时间
. data1(data1),
. data2(data2),
. data3(data3),
. data4(data4)
);
//译码模块
display i_display(
. clk(clk),//1000Hz
. data1(data1),
. data2(data2),
. data3(data3),
. data4(data4),
//手动显示9999，自动显示左总时间，右剩余时间
. DS1(DS1),
. DS2(DS2),
. DS3(DS3),
. DS4(DS4)
);
endmodule

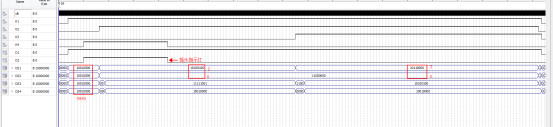

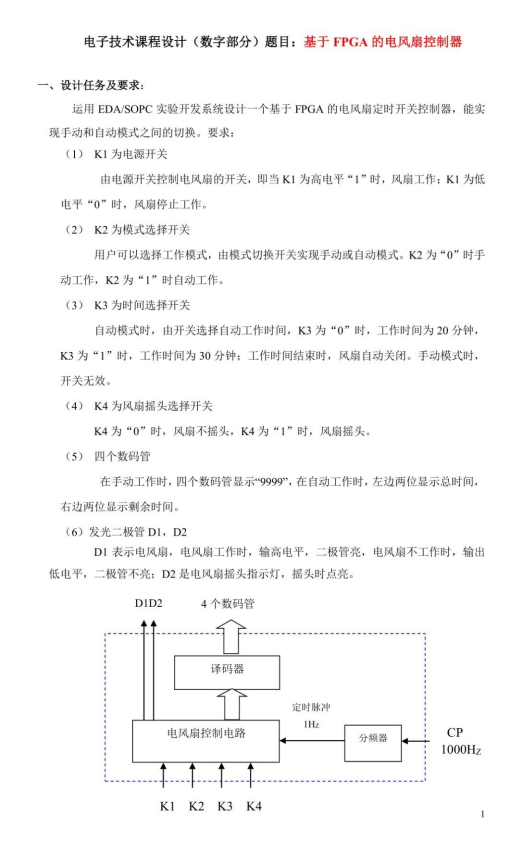

设计文档：

设计文档.doc

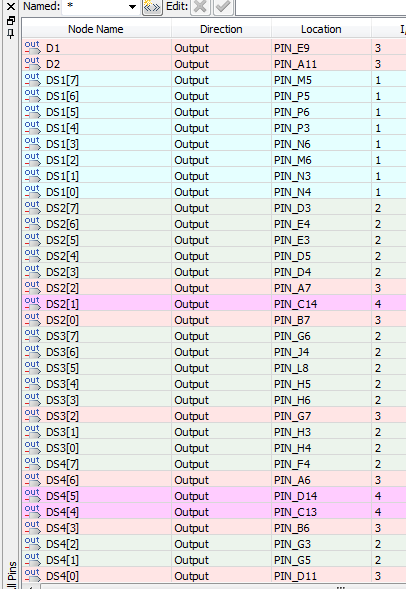

1. 工程文件
