• 【STM32】STM32中断体系

    注意：

    我这里是标准库和HAL都混合一起使用，所以可能会有点混乱！！！！！！！！！！

    本文章的参考：

    NVIC：https://blog.51cto.com/wangjunlv/6021164?articleABtest=1

    中断初始化基本流程

    1. /**
    2.   * 函    数：计数传感器初始化
    3.   * 参    数：无
    4.   * 返 回 值：无
    5.   */
    6. void CountSensor_Init(void)
    7. {
    8. 	/*开启时钟*/
    9. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟
    10. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);		//开启AFIO的时钟，外部中断必须开启AFIO的时钟
    11.
    12. 	/*GPIO初始化*/
    13. 	GPIO_InitTypeDef GPIO_InitStructure;
    14. 	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
    15. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_14;
    16. 	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    17. 	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB14引脚初始化为上拉输入
    18.
    19. 	/*AFIO选择中断引脚*/
    20. 	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource14);//将外部中断的14号线映射到GPIOB，即选择PB14为外部中断引脚
    21.
    22. 	/*EXTI初始化*/
    23. 	EXTI_InitTypeDef EXTI_InitStructure;						//定义结构体变量
    24. 	EXTI_InitStructure.EXTI_Line = EXTI_Line14;					//选择配置外部中断的14号线
    25. 	EXTI_InitStructure.EXTI_LineCmd = ENABLE;					//指定外部中断线使能
    26. 	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;			//指定外部中断线为中断模式
    27. 	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;		//指定外部中断线为下降沿触发
    28. 	EXTI_Init(&EXTI_InitStructure);								//将结构体变量交给EXTI_Init，配置EXTI外设
    29.
    30. 	/*NVIC中断分组*/
    31. 	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
    32. 																//即抢占优先级范围：0~3，响应优先级范围：0~3
    33. 																//此分组配置在整个工程中仅需调用一次
    34. 																//若有多个中断，可以把此代码放在main函数内，while循环之前
    35. 																//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置
    36.
    37. 	/*NVIC配置*/
    38. 	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
    39. 	NVIC_InitStructure.NVIC_IRQChannel = EXTI15_10_IRQn;		//选择配置NVIC的EXTI15_10线
    40. 	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
    41. 	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;	//指定NVIC线路的抢占优先级为1
    42. 	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
    43. 	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设
    44. }

    零：什么是中断

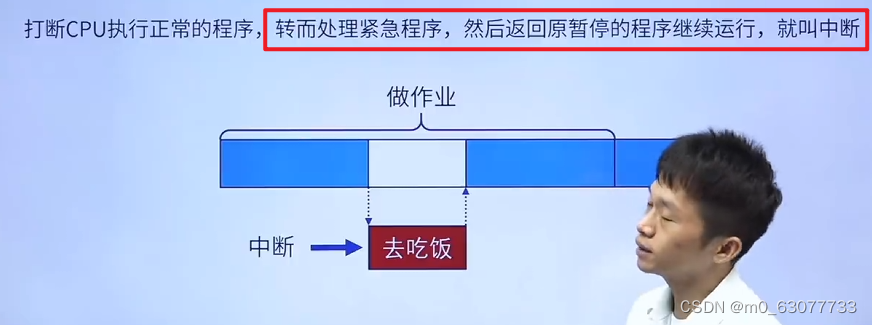

    1.中断的概念

    2.中断的作用和意义

    3.STM32 GPIO外部中断（EXIT）简图

    一、STM32的NVIC和起始代码中的ISP

    1.NVIC(嵌套向量中断控制器)

    (1)数据手册中相关部分浏览
    (2)地址映射时0地址映射到Flash或SRAM
    (3)中断向量表可以被人为重新映射，一般用来IAP中
    (4)STM32采用一维的中断向量表
    (5)中断优先级设置有点复杂，后面细说

    1.特征

    2.系统嘀嗒(SysTick)校准值寄存器

    3.中断向量表

    在每一个中断函数在startup_stm32f10x_md.s中都有进行定义

    2、起始代码中的ISR

    (1)其实代码中定义了一个Vector数组
    (2)WEAK声明的默认ISR
    (3)用户根据需要提供自己真正有用的ISR
    (4)中断要配置使能，ISR中要清挂起等，这一点和其他CPU一样

    3.NVIC工作原理

    二、STM32的外部中断(EXTI)

    EXIT处理和唤醒外部或者内部的设备中断

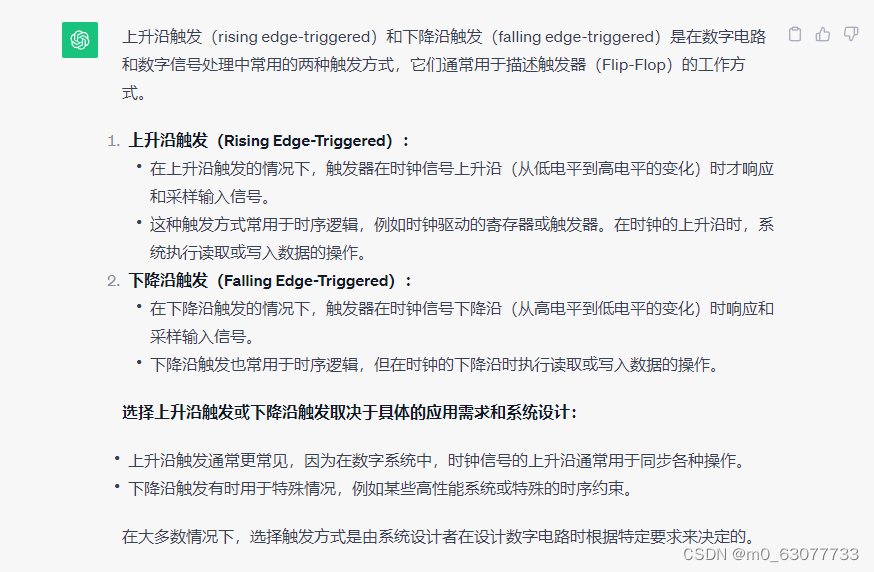

    EXTI是属于边沿触发。所以要指定是上升沿触发还是下降沿触发。

    1.EXTI 控制器的主要特性如下：

    2.外部中断/事件控制器框图

    3.外部中断（EXTI）与I/O 映像（AFIO的的中断）

    AFIO中与中断相关的寄存器有4个

    记得再使用之前一定要使能时钟！！！！！

    我们有4个AFIO的中断寄存器，则一个寄存器中应该可以处理16个引脚。

    最好使用引脚时，设置PA0，PA1....

    PA1和PB1和PC1不能同时使用

    使用AFIO中的EXTICRx寄存器进行操作

    1. /**
    2.   * @brief  Selects the GPIO pin used as EXTI Line.
    3.   * @param  GPIO_PortSource: selects the GPIO port to be used as source for EXTI lines.
    4.   *   This parameter can be GPIO_PortSourceGPIOx where x can be (A..G).
    5.   * @param  GPIO_PinSource: specifies the EXTI line to be configured.
    6.   *   This parameter can be GPIO_PinSourcex where x can be (0..15).
    7.   * @retval None
    8.   */
    9. void GPIO_EXTILineConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
    10. {
    11.   uint32_t tmp = 0x00;
    12.   /* Check the parameters */
    13.   assert_param(IS_GPIO_EXTI_PORT_SOURCE(GPIO_PortSource));
    14.   assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));
    15.
    16.   tmp = ((uint32_t)0x0F) << (0x04 * (GPIO_PinSource & (uint8_t)0x03));
    17.   AFIO->EXTICR[GPIO_PinSource >> 0x02] &= ~tmp;
    18.   AFIO->EXTICR[GPIO_PinSource >> 0x02] |= (((uint32_t)GPIO_PortSource) << (0x04 * (GPIO_PinSource & (uint8_t)0x03)));
    19. }

    1.外部中断配置寄存器 1(AFIO_EXTICR1)

    2.外部中断配置寄存器 2(AFIO_EXTICR2)

    4.如何实际编程使用外部中断

    (1)时钟设置并打开相应GPIO模块时钟
    (2)将相应GPIO配置为浮空输入
    (3)NVIC设置
    (4)将外部中断线和配套的GPIO进行连接映射


    (5)外部中断线使能触发
    (6)准备好ISR，并在ISR处等待执行中断程序即可

    (7)记得!!!!!!!!!执行完ISR后记得将中断清除。

    5.外部中断 VS 外部事件中断

    外部中断：需要CPU，中断处理程序的参与---》使用NVIC

    外部事件中断：不需要CPU参与---》不使用NVIC

    我们一般使用外部中断，不使用外部事件中断，因为我们不知道该器件是否接受脉冲信号。

    6.相关寄存器

    1. 上升沿触发选择寄存器（EXTI_RTSR）

    2.下降沿触发选择寄存器（EXTI_FTSR）

    3.中断屏蔽寄存器（EXTI_IMR）

    4.挂起寄存器（EXTI_PR）

    7. 中断的使用（重点）

    8.HAL库中断回调处理机制介绍·

    三、标准库中NVIC(中断优先级)模块分析

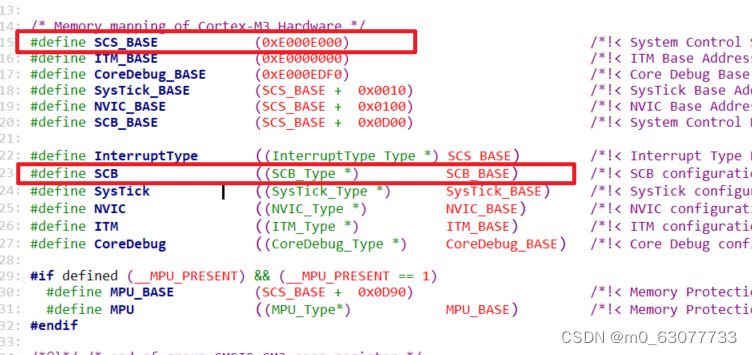

    因为中断处理是在CPU内部进行的，所以没有单独的.c和.h文件

    NVIC在【misc.c】中

    1.抢占优先级（pre） VS 响应优先级（sub）

    当抢占优先级的不同时，抢占优先级小的先执行，然后在执行优先级大的。

    当抢占优先级相同时，次优先级小的不能抢占次优先级大的

    当相同抢占优先级的程序进行中断时，次优先级小的可以抢先执行，在执行次优先级大的。

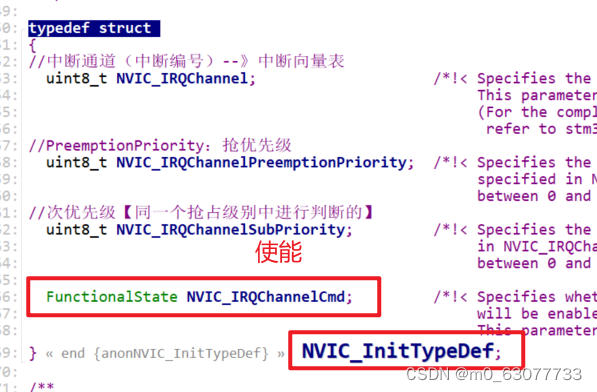

    1. //PreemptionPriority：抢优先级
    2.   uint8_t NVIC_IRQChannelPreemptionPriority;  /*!< Specifies the pre-emption priority for the IRQ channel
    3.                                                    specified in NVIC_IRQChannel. This parameter can be a value
    4.                                                    between 0 and 15 as described in the table @ref NVIC_Priority_Table */
    5. //次优先级【同一个抢占级别中进行判断的】
    6.   uint8_t NVIC_IRQChannelSubPriority;         /*!< Specifies the subpriority level for the IRQ channel specified
    7.                                                    in NVIC_IRQChannel. This parameter can be a value
    8.                                                    between 0 and 15 as described in the table @ref NVIC_Priority_Table */

    2.中断优先级分组

    2.优先级组

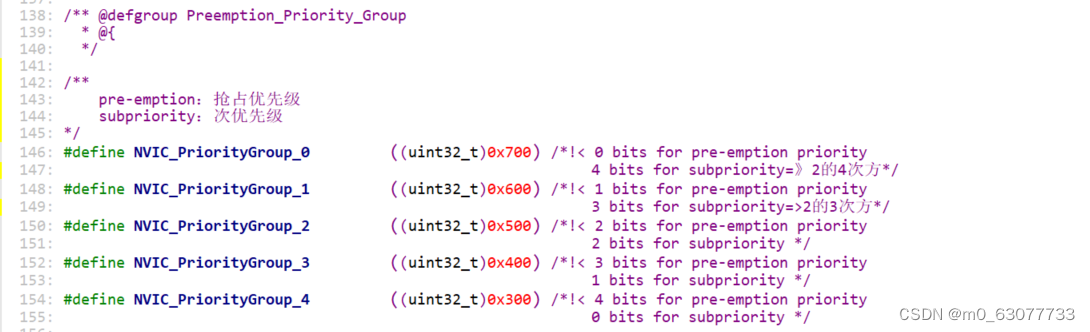

    1. /**
    2. 	pre-emption：抢占优先级
    3. 	subpriority：次优先级
    4. */
    5. #define NVIC_PriorityGroup_0         ((uint32_t)0x700) /*!< 0 bits for pre-emption priority
    6.                                                             4 bits for subpriority=》2的4次方*/
    7. #define NVIC_PriorityGroup_1         ((uint32_t)0x600) /*!< 1 bits for pre-emption priority
    8.                                                             3 bits for subpriority=>2的3次方*/
    9. #define NVIC_PriorityGroup_2         ((uint32_t)0x500) /*!< 2 bits for pre-emption priority
    10.                                                             2 bits for subpriority */
    11. #define NVIC_PriorityGroup_3         ((uint32_t)0x400) /*!< 3 bits for pre-emption priority
    12.                                                             1 bits for subpriority */
    13. #define NVIC_PriorityGroup_4         ((uint32_t)0x300) /*!< 4 bits for pre-emption priority
    14.                                                             0 bits for subpriority */

    3.启动方式

    RAM或者FLASH

    1. /**
    2. 	启动方式：RAM或者FLASH
    3. 	从0x0000 0000到0x080 0000之间的地址是用来设置映射关系
    4. 	因为我们使用FLASH启动，所以将其映射到0x0800 0000
    5.
    6. */
    7. #define NVIC_VectTab_RAM             ((uint32_t)0x20000000)
    8. #define NVIC_VectTab_FLASH           ((uint32_t)0x08000000)
    9. #define IS_NVIC_VECTTAB(VECTTAB) (((VECTTAB) == NVIC_VectTab_RAM) || \
    10.                                   ((VECTTAB) == NVIC_VectTab_FLASH))

    4.NVIC的使用

    注意点：

    再HAL库中，我们中断分组已经再HAL_Init()函数中设置了分组为2【因为分组2中，有4个抢占优先级，有4个响应优先级】

    5.函数

    下面这些函数都定义再stm32f1xx_hal_cortex中

    因为NVIC属于内核部分的内容，所以如果我们要查看相应的寄存器，只能去Cortex-M数据手册中进行查看。

    1.NVIC_PriorityGroupConfig：设置中断分组

    设置优先级分组字段（抢占优先级和子优先级）

    1. /**
    2.   * @brief  Configures the priority grouping: pre-emption priority and subpriority.
    3.   * @param  NVIC_PriorityGroup: specifies the priority grouping bits length.
    4.   *   This parameter can be one of the following values:
    5.   *     @arg NVIC_PriorityGroup_0: 0 bits for pre-emption priority
    6.   *                                4 bits for subpriority
    7.   *     @arg NVIC_PriorityGroup_1: 1 bits for pre-emption priority
    8.   *                                3 bits for subpriority
    9.   *     @arg NVIC_PriorityGroup_2: 2 bits for pre-emption priority
    10.   *                                2 bits for subpriority
    11.   *     @arg NVIC_PriorityGroup_3: 3 bits for pre-emption priority
    12.   *                                1 bits for subpriority
    13.   *     @arg NVIC_PriorityGroup_4: 4 bits for pre-emption priority
    14.   *                                0 bits for subpriority
    15.   * @retval None
    16.   */
    17. void NVIC_PriorityGroupConfig(uint32_t NVIC_PriorityGroup)
    18. {
    19.   /* Check the parameters */
    20.   assert_param(IS_NVIC_PRIORITY_GROUP(NVIC_PriorityGroup));
    21.
    22.   /* Set the PRIGROUP[10:8] bits according to NVIC_PriorityGroup value */
    23.   SCB->AIRCR = AIRCR_VECTKEY_MASK | NVIC_PriorityGroup;
    24. }

    2.HAL_NVIC_SetPriority：优先级设置

    对抢占优先级和响应优先级的相关设置

    1. void HAL_NVIC_SetPriority(IRQn_Type IRQn, uint32_t PreemptPriority, uint32_t SubPriority)
    2. {
    3.   uint32_t prioritygroup = 0x00U;
    4.
    5.   /* Check the parameters */
    6.   assert_param(IS_NVIC_SUB_PRIORITY(SubPriority));
    7.   assert_param(IS_NVIC_PREEMPTION_PRIORITY(PreemptPriority));
    8.
    9.   prioritygroup = NVIC_GetPriorityGrouping();
    10.
    11.   NVIC_SetPriority(IRQn, NVIC_EncodePriority(prioritygroup, PreemptPriority, SubPriority));
    12. }

    3.NVIC_Init

    1. void NVIC_Init(NVIC_InitTypeDef* NVIC_InitStruct)
    2. {
    3.   uint32_t tmppriority = 0x00, tmppre = 0x00, tmpsub = 0x0F;
    4.
    5.   /* Check the parameters */
    6.   assert_param(IS_FUNCTIONAL_STATE(NVIC_InitStruct->NVIC_IRQChannelCmd));
    7.   assert_param(IS_NVIC_PREEMPTION_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority));
    8.   assert_param(IS_NVIC_SUB_PRIORITY(NVIC_InitStruct->NVIC_IRQChannelSubPriority));
    9.
    10.   if (NVIC_InitStruct->NVIC_IRQChannelCmd != DISABLE)
    11.   {
    12.     /* Compute the Corresponding IRQ Priority --------------------------------*/
    13.     tmppriority = (0x700 - ((SCB->AIRCR) & (uint32_t)0x700))>> 0x08;
    14.     tmppre = (0x4 - tmppriority);
    15.     tmpsub = tmpsub >> tmppriority;
    16.
    17.     tmppriority = (uint32_t)NVIC_InitStruct->NVIC_IRQChannelPreemptionPriority << tmppre;
    18.     tmppriority |=  NVIC_InitStruct->NVIC_IRQChannelSubPriority & tmpsub;
    19.     tmppriority = tmppriority << 0x04;
    20.
    21.     NVIC->IP[NVIC_InitStruct->NVIC_IRQChannel] = tmppriority;
    22.
    23.     /* Enable the Selected IRQ Channels --------------------------------------*/
    24.     NVIC->ISER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =
    25.       (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
    26.   }
    27.   else
    28.   {
    29.     /* Disable the Selected IRQ Channels -------------------------------------*/
    30.     NVIC->ICER[NVIC_InitStruct->NVIC_IRQChannel >> 0x05] =
    31.       (uint32_t)0x01 << (NVIC_InitStruct->NVIC_IRQChannel & (uint8_t)0x1F);
    32.   }
    33. }

    4.NVIC_SetVectorTable

    设置中断向量表，看要设置到RAM还是FLASH

    1. void NVIC_SetVectorTable(uint32_t NVIC_VectTab, uint32_t Offset)
    2. {
    3.   /* Check the parameters */
    4.   assert_param(IS_NVIC_VECTTAB(NVIC_VectTab));
    5.   assert_param(IS_NVIC_OFFSET(Offset));
    6.
    7.   SCB->VTOR = NVIC_VectTab | (Offset & (uint32_t)0x1FFFFF80);
    8. }

    5.  HAL_NVIC_EnableIRQ

    使能NVIC

    1. void HAL_NVIC_EnableIRQ(IRQn_Type IRQn)
    2. {
    3.   /* Check the parameters */
    4.   assert_param(IS_NVIC_DEVICE_IRQ(IRQn));
    5.
    6.   /* Enable interrupt */
    7.   NVIC_EnableIRQ(IRQn);
    8. }

    四、标准库中外部中断模块分析

    1.EXTI_DeInit

    1.  //完全去始化
    2. void EXTI_DeInit(void)
    3. {
    4.   EXTI->IMR = 0x00000000;
    5.   EXTI->EMR = 0x00000000;
    6.   EXTI->RTSR = 0x00000000;
    7.   EXTI->FTSR = 0x00000000;
    8.   EXTI->PR = 0x000FFFFF;
    9. }

    2.EXTI_Init

    将我们设置好的结构体变量写入到寄存器中

    1. /**
    2.   * @brief  Initializes the EXTI peripheral according to the specified
    3.   *         parameters in the EXTI_InitStruct.
    4.   * @param  EXTI_InitStruct: pointer to a EXTI_InitTypeDef structure
    5.   *         that contains the configuration information for the EXTI peripheral.
    6.   * @retval None
    7.   */
    8. void EXTI_Init(EXTI_InitTypeDef* EXTI_InitStruct)
    9. {
    10.   uint32_t tmp = 0;
    11.
    12.   /* Check the parameters */
    13.   assert_param(IS_EXTI_MODE(EXTI_InitStruct->EXTI_Mode));
    14.   assert_param(IS_EXTI_TRIGGER(EXTI_InitStruct->EXTI_Trigger));
    15.   assert_param(IS_EXTI_LINE(EXTI_InitStruct->EXTI_Line));
    16.   assert_param(IS_FUNCTIONAL_STATE(EXTI_InitStruct->EXTI_LineCmd));
    17.
    18.   tmp = (uint32_t)EXTI_BASE;
    19.
    20.   if (EXTI_InitStruct->EXTI_LineCmd != DISABLE)//表示要使能
    21.   {
    22.     /* Clear EXTI line configuration */
    23.     EXTI->IMR &= ~EXTI_InitStruct->EXTI_Line;
    24.     EXTI->EMR &= ~EXTI_InitStruct->EXTI_Line;
    25.
    26.     tmp += EXTI_InitStruct->EXTI_Mode;
    27.
    28.     *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;
    29.
    30.     /* Clear Rising Falling edge configuration */
    31.     EXTI->RTSR &= ~EXTI_InitStruct->EXTI_Line;
    32.     EXTI->FTSR &= ~EXTI_InitStruct->EXTI_Line;
    33.
    34.     /* Select the trigger for the selected external interrupts */
    35.     if (EXTI_InitStruct->EXTI_Trigger == EXTI_Trigger_Rising_Falling)
    36.     {
    37.       /* Rising Falling edge */
    38.       EXTI->RTSR |= EXTI_InitStruct->EXTI_Line;
    39.       EXTI->FTSR |= EXTI_InitStruct->EXTI_Line;
    40.     }
    41.     else
    42.     {
    43.       tmp = (uint32_t)EXTI_BASE;
    44.       tmp += EXTI_InitStruct->EXTI_Trigger;
    45.
    46.       *(__IO uint32_t *) tmp |= EXTI_InitStruct->EXTI_Line;
    47.     }
    48.   }
    49.   else
    50.   {
    51.     tmp += EXTI_InitStruct->EXTI_Mode;
    52.
    53.     /* Disable the selected external lines */
    54.     *(__IO uint32_t *) tmp &= ~EXTI_InitStruct->EXTI_Line;
    55.   }
    56. }

    3.EXTI_StructInit

    如果用户不想自己设置中断值，则可以调用这个函数，这个函数中有默认值可以使用

    1. void EXTI_StructInit(EXTI_InitTypeDef* EXTI_InitStruct)
    2. {
    3.   EXTI_InitStruct->EXTI_Line = EXTI_LINENONE;
    4.   EXTI_InitStruct->EXTI_Mode = EXTI_Mode_Interrupt;
    5.   EXTI_InitStruct->EXTI_Trigger = EXTI_Trigger_Falling;
    6.   EXTI_InitStruct->EXTI_LineCmd = DISABLE;
    7. }

    4.EXTI_GenerateSWInterrupt

    软件中断，可以对寄存器中其中一位进行中断操作

    1. void EXTI_GenerateSWInterrupt(uint32_t EXTI_Line)
    2. {
    3.   /* Check the parameters */
    4.   assert_param(IS_EXTI_LINE(EXTI_Line));
    5.
    6.   EXTI->SWIER |= EXTI_Line;
    7. }

    5.EXTI_GetFlagStatus

    共享中断：判断中断标志位是否真的置1了（判断是哪一个标志进行中断的）

    1. /**
    2.   * @brief  Checks whether the specified EXTI line flag is set or not.
    3.   * @param  EXTI_Line: specifies the EXTI line flag to check.
    4.   *   This parameter can be:
    5.   *     @arg EXTI_Linex: External interrupt line x where x(0..19)
    6.   * @retval The new state of EXTI_Line (SET or RESET).
    7.   */
    8. FlagStatus EXTI_GetFlagStatus(uint32_t EXTI_Line)
    9. {
    10.   FlagStatus bitstatus = RESET;
    11.   /* Check the parameters */
    12.   assert_param(IS_GET_EXTI_LINE(EXTI_Line));
    13.
    14.   if ((EXTI->PR & EXTI_Line) != (uint32_t)RESET)
    15.   {
    16.     bitstatus = SET;
    17.   }
    18.   else
    19.   {
    20.     bitstatus = RESET;
    21.   }
    22.   return bitstatus;
    23. }

    6.EXTI_ClearITPendingBit(中断挂起)

    中断进入后，就会有一个中断挂起

    1. /**
    2.   * @brief  Clears the EXTI's line pending bits.
    3.   * @param  EXTI_Line: specifies the EXTI lines to clear.
    4.   *   This parameter can be any combination of EXTI_Linex where x can be (0..19).
    5.   * @retval None
    6.   */
    7. void EXTI_ClearITPendingBit(uint32_t EXTI_Line)
    8. {
    9.   /* Check the parameters */
    10.   assert_param(IS_EXTI_LINE(EXTI_Line));
    11.
    12.   EXTI->PR = EXTI_Line;
    13. }

    6.EXTI_ClearFlag

    清除中断

    1. void EXTI_ClearFlag(uint32_t EXTI_Line)
    2. {
    3.   /* Check the parameters */
    4.   assert_param(IS_EXTI_LINE(EXTI_Line));
    5.
    6.   EXTI->PR = EXTI_Line;
    7. }

    五、GPIO外部中断程序的移植和调试

    1.建立工程模板

    STM32项目工程的搭建-CSDN博客

    2.查看官方示例代码

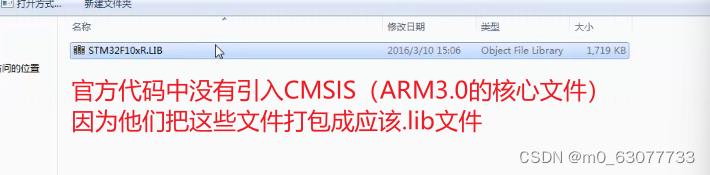

    以ARM3.0的按键示例程序作为参考，移植到PZ6806L开发板上。

    stm32f10x_it.c

    将我们在初始化文件（STM32F10x_md.c）中的中断函数进行覆盖重写。

    startup_stm32f10x_md.s

    这个文件中存放是有中断处理函数的定义

    我们如果想要执行（使用）这个中断，则将在md文件中将函数名字复制出来，然后再stm32f10x_it.c文件中使用

    stm32f10x_it.h

    我们上面再stm32f10x_it.c中重写了一个函数，则要再这个.h文件中进行声明

    main.c

    RCC_Configuragtion

    作用：将时钟设置为72MHZ，将相关的开关打开。

    GPIO_Configuration

    NVIC_Configuration

    NVIC中断优先级的初始化

    3.整个main函数的流程

    1）初始化RCC

    2）初始化GPIO

    3）初始化NVIC

    4）设置外部中断（将中断线和GPIO线连接起来）

    5）外部中断线的模式选择（我们一般选择外部中断，不使用外部事件中断）

    6）产生软件中断触发事件

    4.开始移植

    1.按键的接线问题

    这个程序的执行结果是：按下按键一（KEY1），使得LED16（也就是4*4矩阵显示屏上最后一排灯亮起）

    独立按键的JP1接到PB0-PB7

    LED8-LED16的J34接到PA0-PA7

    因为操作库函数的时候只能一位一位操作，所以我们只能选择其中一个引脚进行操作。

    我们选择KEY1和LED16进行操作，分别对应PB0和PA7

    2.关于中断几的选择

    由上面可知我们KEY1对应的是PB0，由0可知应该选择EXIT0

    确定好后，再stm32f10x.c和stm32f10x.h文件中进行重写和声明【我们可以再stm32f10x_md.c文件中查看应该调用哪一个函数】

    3.EXTI0_IRQHandler的移植

    注意点：本来我们应该再stm32f10x_it.c文件中去查找这个中断函数的初始化，但是普中科技的AMR3.0的官方代码将这个中断函数的初始化写再了exit.c文件中。

    stm32f10x_it.c
    1.   */
    2. void EXTI0_IRQHandler(void)
    3. {
    4. 	//检测制定的EXTI线路触发
    5. 	if(EXTI_GetITStatus(EXTI_Line0)==1)
    6. 	{
    7. 		/*
    8. 		delay_ms(10);
    9. 		if(KEY1==0)
    10. 		{
    11. 			led2=0;
    12. 		}
    13. 		*/
    14. 	}
    15. 	//清除EXTI线路挂起位
    16. 	EXTI_ClearITPendingBit(EXTI_Line0);
    17. }
    stm32f10x_it.h
    1. //声明自己写的EXIT0
    2. void EXTI0_IRQHandler(void);

    4.RCC_Configuration的移植

    1.RCC的使能
    1. //RCC的配置
    2. void RCC_Configuration(void){
    3.
    4. 	//因为起始代码中已经调用SystemInit将主时钟设置为72MHZ
    5. 	//所以我们这里RCC直接使能时钟就可以
    6.
    7. 	//使能GPIO端口
    8. 	//因为我们使用到的是PB0和PB8，所以只使用到GPIOB
    9. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|
    10. 												RCC_APB2Periph_AFIO,ENABLE);
    11.
    12. }
    2.GPIO_Configuration的移植
    1. //GPIO初始化
    2. void CPIO_Configuration(void){
    3.
    4. 	GPIO_InitTypeDef GPIO_InitStructure;
    5.
    6. 	//PB0 -- Key1 -- EXIT2		PA7 ---LED16
    7. 	//PB0 -- Key1 -- EXIT2【按键是输入获取】
    8.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    9.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	  //配置浮空输入
    10.   GPIO_Init(GPIOB, &GPIO_InitStructure);
    11.
    12. 	//PA7 ---LED16【LED的显示输出】
    13. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    14.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    15.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       //推挽输出
    16.   GPIO_Init(GPIOA, &GPIO_InitStructure);
    17.   GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_RESET);			// 默认输出0让LED亮
    18.
    19. }
    3.NVIC优先级的移植

    NVIC_IRQChannel：在misc.h中定义

    1. void NVIC_Configuration(void)
    2. {
    3.   NVIC_InitTypeDef NVIC_InitStructure;
    4.
    5. #ifdef  VECT_TAB_RAM
    6.   /* Set the Vector Table base location at 0x20000000 */
    7.   NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);   //分配中断向量表
    8. #else  /* VECT_TAB_FLASH  */
    9. 	//表示从FLASH中启动
    10.   /* Set the Vector Table base location at 0x08000000 */
    11.   NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
    12. #endif
    13.
    14.   /* Configure one bit for preemption priority */
    15.   // NVIC_PriorityGroup_1：2个抢占优先级，8个次优先级
    16.   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);  //设置中断优先级
    17.
    18.   /* Enable the EXTI2 Interrupt */
    19.   NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //中断通道
    20.   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =  0;  //强占优先级
    21.   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;//次优先级
    22.   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;  //通道中断使能
    23.   NVIC_Init(&NVIC_InitStructure);//初始化中断
    24. }
    4.main函数
    1. //函数声明
    2. //RCC的配置
    3. void RCC_Configuration(void);
    4. //GPIO初始化
    5. void GPIO_Configuration(void);
    6. void NVIC_Configuration(void);
    7.
    8. //全局变量定义
    9. EXTI_InitTypeDef EXTI_InitStructure;
    10. ErrorStatus HSEStatartUpStatus;
    11.
    12. int main(){
    13.
    14. 	//系统时钟配置
    15. 	RCC_Configuration();
    16. 	//NVIC配置
    17. 	NVIC_Configuration();
    18. 	//配置GPIO
    19. 	GPIO_Configuration();
    20.
    21. 	//将EXTI线0连接到PB0【处理按键中断】
    22. 	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);
    23.
    24. 		/* Configure Key Button EXTI Line to generate an interrupt on falling edge */
    25. 	//配置按钮中断线触发方式
    26. 	EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    27. 	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    28. 	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
    29. 	EXTI_InitStructure.EXTI_LineCmd = ENABLE; //中断线使能
    30.   	EXTI_Init(&EXTI_InitStructure); //初始化中断
    31.
    32.   	/* Generate software interrupt: simulate a falling edge applied on Key Button EXTI line */
    33.  // 	EXTI_GenerateSWInterrupt(EXTI_Line0); //EXTI_Line2中断允许 到此中断配置完成,可以写中断处理函数。
    34.
    35.   	while (1);
    36.
    37.
    38. 	return 0;
    39. }
    5.中断函数的处理(stm32f10x_it.c)

    因为我们要在中断函数中对LED进行点亮/熄灭，所以需要对LED进行读取和写入。

    所以要使用到我们的【GPIO_ReadInputDataBit】和【GPIO_WriteBit】

    1. void EXTI0_IRQHandler(void)
    2. {
    3. 	//检测制定的EXTI线路触发
    4. 	if(EXTI_GetITStatus(EXTI_Line0)==1)
    5. 	{
    6. 		//此时控制的是LED，LED对应的是PA0
    7. 		//我们想要对LED进行点亮/熄灭
    8. 		//则应该先将此时LED的状态位读取出来，然后在取反写进去
    9. 		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)((1-GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0))));
    10. 	}
    11. 	//清除EXTI线路挂起位
    12. 	EXTI_ClearITPendingBit(EXTI_Line0);
    13. }
    6.对LED的初始化

    在对GPIO初始化的时候一起将lED一起点亮

    1. 	// 默认输出1让LED亮
    2.   GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET);

    5.完整代码

    main.c

    1. #include "stm32f10x.h"                  // Device header
    2.
    3. /**
    4. 	使用库函数对STM32进行GPIO的外部中断
    5. 	按下KEY1对LED16进行点亮/熄灭
    6. */
    7.
    8.
    9. //函数声明
    10. //RCC的配置
    11. void RCC_Configuration(void);
    12. //GPIO初始化
    13. void GPIO_Configuration(void);
    14. void NVIC_Configuration(void);
    15.
    16. //全局变量定义
    17. EXTI_InitTypeDef EXTI_InitStructure;
    18. ErrorStatus HSEStatartUpStatus;
    19.
    20. int main(){
    21.
    22. 	//系统时钟配置
    23. 	RCC_Configuration();
    24. 	//NVIC配置
    25. 	NVIC_Configuration();
    26. 	//配置GPIO
    27. 	GPIO_Configuration();
    28.
    29. 	//将EXTI线0连接到PB0【处理按键中断】
    30. 	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource0);
    31.
    32. 		/* Configure Key Button EXTI Line to generate an interrupt on falling edge */
    33. 	//配置按钮中断线触发方式
    34. 	EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    35. 	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    36. 	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling; //下降沿触发
    37. 	EXTI_InitStructure.EXTI_LineCmd = ENABLE; //中断线使能
    38.   EXTI_Init(&EXTI_InitStructure); //初始化中断
    39.
    40.   /* Generate software interrupt: simulate a falling edge applied on Key Button EXTI line */
    41. 	//人为产生中断
    42. 	//如果不想要一进来就产生中断，则应该注释掉
    43. 	//EXTI_Line0中断允许 到此中断配置完成,可以写中断处理函数。
    44.  EXTI_GenerateSWInterrupt(EXTI_Line0);
    45.
    46.   	while (1);
    47.
    48.
    49. 	return 0;
    50. }
    51.
    52.
    53. //RCC的配置
    54. void RCC_Configuration(void){
    55.
    56. 	//因为起始代码中已经调用SystemInit将主时钟设置为72MHZ
    57. 	//所以我们这里RCC直接使能时钟就可以
    58.
    59. 	//使能GPIO端口
    60. 	//因为我们使用到的是PB0和PB8，所以只使用到GPIOB
    61. 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|
    62. 												RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO,ENABLE);
    63.
    64. }
    65.
    66. //GPIO初始化
    67. void CPIO_Gonfiguration(void){
    68.
    69. 	GPIO_InitTypeDef GPIO_InitStructure;
    70.
    71. 	//PB0 -- Key1 -- EXIT2		PA7 ---LED16
    72. 	//PB0 -- Key1 -- EXIT2【按键是输入获取】
    73.   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    74.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;	  //配置浮空输入
    75.   GPIO_Init(GPIOB, &GPIO_InitStructure);
    76.
    77.
    78. 	//PA7 ---LED16【LED的显示输出】
    79. 	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
    80.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    81.   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;       //推挽输出
    82.   GPIO_Init(GPIOA, &GPIO_InitStructure);
    83. 	// 默认输出1让LED亮
    84.   GPIO_WriteBit(GPIOA, GPIO_Pin_7, Bit_SET);
    85.
    86. }
    87.
    88. void NVIC_Configuration(void)
    89. {
    90.   NVIC_InitTypeDef NVIC_InitStructure;
    91.
    92. #ifdef  VECT_TAB_RAM
    93.   /* Set the Vector Table base location at 0x20000000 */
    94.   NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);   //分配中断向量表
    95. #else  /* VECT_TAB_FLASH  */
    96. 	//表示从FLASH中启动
    97.   /* Set the Vector Table base location at 0x08000000 */
    98.   NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);
    99. #endif
    100.
    101.   /* Configure one bit for preemption priority */
    102.   // NVIC_PriorityGroup_1：2个抢占优先级，8个次优先级
    103.   NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);  //设置中断优先级
    104.
    105.   /* Enable the EXTI2 Interrupt */
    106.   NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //中断通道
    107.   NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority =  0;  //强占优先级
    108.   NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;//次优先级
    109.   NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;  //通道中断使能
    110.   NVIC_Init(&NVIC_InitStructure);//初始化中断
    111. }
    112.
    113.
    114.
    stm32f10x_it.c
    1. void EXTI0_IRQHandler(void)
    2. {
    3. 	//检测制定的EXTI线路触发
    4. 	if(EXTI_GetITStatus(EXTI_Line0)==1)
    5. 	{
    6. 		//此时控制的是LED，LED对应的是PA0
    7. 		//我们想要对LED进行点亮/熄灭
    8. 		//则应该先将此时LED的状态位读取出来，然后在取反写进去
    9. 		GPIO_WriteBit(GPIOA,GPIO_Pin_0,(BitAction)((1-GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_0))));
    10. 	}
    11. 	//清除EXTI线路挂起位
    12. 	EXTI_ClearITPendingBit(EXTI_Line0);
    13. }

     六、通过外部中断控制一个灯亮灭

    1.分析IO应该设置为什么模式

    因为EXTI是边沿触发，所以如果想要EXTI则只能设置上升沿/下降沿触发。

    因为平时key处于低电平，如果我们想要控制，则需要给其高电平【上拉】

    2.步骤

    3.CubexMX配置

    EXTI引脚设置

    因为中断的触发点：就是通过引脚传入进入---》上升沿触发（高电平），下降沿触发（低电平）

    上升沿触发（从低电平到高电平）--》下拉输入

    下降沿触发（从高电平到低电平）--》上拉输入

    GPIO设置

    设置

    1）是输入？？？输出

    2）是什么输入（上拉输入/下拉输入/浮动输入/模拟输入）/输出（开漏输出/推挽输出）

    NVIC设置

    我们设置了哪一个EXTIx，就要中断相对应的Extix interupt

    4.生成的代码

    在stm32f1xx_it.c中有我们声明的EXTI3

    5.代码逻辑编写

    1. int main(void)
    2. {
    3.   HAL_Init();
    4.   SystemClock_Config();
    5.   MX_GPIO_Init();
    6.   while (1)
    7.   {
    8. 		//先判断key是否被按下-->PA3
    9. 		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3)==GPIO_PIN_SET){//此时表示可能被按下
    10. 			//先进行软件消抖：延时一段时间再进行一次查看是否真的被按下
    11. 			HAL_Delay(5);
    12. 			if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3)==GPIO_PIN_SET){//如果再一次进入说明是真的按键按下
    13. 				//下面这个while加上则表示按一次就亮，再按一次就灭
    14. 				while(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_3)==GPIO_PIN_SET);
    15. 				//则我们调整led的亮灭--->PB0
    16. 				HAL_GPIO_WritePin(GPIOB,GPIO_PIN_6,!HAL_GPIO_ReadPin(GPIOB,GPIO_PIN_6));
    17. 			}
    18. 		}
    19.   }
    20. }

    七、NVIC总结

    中断-NVIC与EXTI外设详解(超全面)-腾讯云开发者社区-腾讯云

    1.NVIC是什么？

    1）NVIC其实本质就是中断的优先级。分为【抢占优先级】和【响应优先级】。

    2）NVIC(嵌套向量中断)：NVIC是Cortex-M3核心的一部分，关于它的资料不在《STM32的技术参考手册》中，应查阅ARM公司的《Cortex-M3技术参考手册》Cortex-M3的向量中断统一由NVIC管理。

    3）NVIC是内部外设（Cortex-M中的外设）

    2.NVIC的应用？

    1）NVIC是中断（EXTI）的主管。当我们使用到了外部或者内部的中断，都会使用到 NVIC来进行处理优先级。

    2）类似于ExTI，TIM，串口的中断都是要经过NVIC才可以对CPU产生中断。只有其他内核中断，才可以不经过NVIC。

    3.NVIC相关函数存放的位置

    Cortex-M3 内核的外设也比较多，但STM32并没有用到这么多内核外设对其进行了裁剪，STM32重要的内核外设用到的库函数放在了misc.c文件之中所以core_cm3.c文件用的较少。

    core_cm3.c:内核外设的驱动固件库

    core_cm3.h：实现了内核(CPU)里面的外设的寄存器映射，还有很多关于内核外设的库函数。

    misc.h：NVIC_InitTypeDef结构体，以及库函数的参数和声明

    misc.c：NVIC(嵌套向量中断控制器)、SysTick(系统滴答定时器)相关函数

    4.中断向量表

    这个表存放在我们所使用的startup_stm32f103xb.s文件中【初始化文件】

    5.优先级分组，设置相关的优先级

    STM32 将中断分为 5 个组，组 0-4。该分组的设置是由 SCB->AIRCR 寄存器的 bit10~8 来定义的。

    数值越小，优先级越高

    这里我们使用到的函数：

    HAL_NVIC_SetPriorityGrouping---》设置分组

    HAL_NVIC_SetPriority--》设置优先级

    IRQn_Type IRQn：设置中断源

    不同的中断中断源不一样，且不可写错，即使写错了程序也不会报错，只会导致不响应中断。

    PreemptPriority：抢占优先级

    具体的值要根据优先级分组来确定。

    SubPriority：子优先级（响应优先级）

    具体的值要根据优先级分组来确定

    6.NVIC执行顺序

    八、EXTI总结

    中断-NVIC与EXTI外设详解(超全面)-腾讯云开发者社区-腾讯云

    1.EXTI的产生

    对于互联型产品(F107)，外部中断/事件控制器由20个产生事件/中断请求的边沿检测器组成，对于其它产品（我们这里是F103），则有19个能产生事件/中断请求的边沿检测器。

    1）由外部条件触发例如按键触发（GPIO），触发产生上升沿、下降沿、双边沿【EXTI主要用于处理外部引脚状态变化引起的中断。】

    2）每个输入线可以独立地配置输入类型(脉冲或挂起)和对应的触发事件(上升沿或下降沿或者双边沿都触发)。每个输入线都可以独立地被屏蔽。挂起寄存器保持着状态线的中断请求

    2.GPIO和EXTI的映射

    16个中断线的不是每个中断都有独立的中断服务函数，IO口外部中断在中断向量表中只分配了7个中断向量，也就是只能使用7个中断服务函数

    3.中断处理函数

    PA0--》EXTI0

    PA2--》EXTI2

    从表中可以看出，外部中断线5~9分配一个中断向量，共用一个服务函数。 外部中断线10~15分配一个中断向量，共用一个中断服务函数。

    对应的中断服务函数，直接去启动文件里面找以防写错。【startup_stm32f103xb.s】

    4.EXTI功能框图

    中断与事件的区别：

    https://www.cnblogs.com/engraver-lxw/p/7518958.html

    • 中断：需要CPU参与，需要调用软件的中断服务函数才能完成中断后产生的结果
    • 事件：靠脉冲发生器产生一个脉冲,进而由硬件自动完成这个事件产生的结果,当然相应的联动部件需要先设置好,触发TIM计时,AD转换等，事件不要软件的参与，降低了CPU的负荷，而且硬件速度快于软件速度

    5. EXTI的工作流程

    配置GPIO引脚：

    • 选择需要作为外部中断触发引脚的GPIO引脚。
    • 配置引脚为输入模式，选择上拉或下拉电阻。
    1. // 例如，配置引脚 PA0 作为外部中断触发引脚
    2. GPIO_InitTypeDef GPIO_InitStruct = {0};
    3.
    4. __HAL_RCC_GPIOA_CLK_ENABLE();
    5.
    6. GPIO_InitStruct.Pin = GPIO_PIN_0;
    7. GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    8. GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    9. HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    配置EXTI线：

    • 选择并配置外部中断线，将其连接到对应的GPIO引脚。
    • 配置中断触发条件，例如上升沿、下降沿、或者是双边沿触发。
    1. // 例如，配置 EXTI0 与 PA0 相连，并设置为上升沿触发
    2. HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
    3. HAL_NVIC_EnableIRQ(EXTI0_IRQn);
    4.
    5. HAL_GPIO_WritePin(GPIOA, GPIO_PIN_0, GPIO_PIN_RESET);
    6.
    7. HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
    8. HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
    9. HAL_NVIC_EnableIRQ(EXTI0_IRQn);
    10.
    11. HAL_EXTI_GetHandle(&hexti0, EXTI_LINE_0);
    12. HAL_EXTI_RegisterCallback(&hexti0, HAL_EXTI_COMMON_CB_ID, UserButton_Callback);
    13. __HAL_GPIO_EXTI_GET_IT(GPIO_PIN_0);

    编写中断服务函数：

    • 中断服务函数是中断触发时执行的代码，处理实际的中断事件。【在it.c文件中写】
    • 在中断服务函数中，可能需要清除中断标志。
    1. // 例如，编写 EXTI0 中断服务函数
    2. void EXTI0_IRQHandler(void)
    3. {
    4.     HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_0);
    5. }
    6.
    7. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    8. {
    9.     if (GPIO_Pin == GPIO_PIN_0)
    10.     {
    11.         // 处理中断事件
    12.     }
    13. }

    启用中断：

    在主程序中，启用外部中断

    1. // 启用中断
    2. HAL_NVIC_SetPriorityGrouping(NVIC_PRIORITYGROUP_4);
    3. HAL_NVIC_SetPriority(EXTI0_IRQn, 0, 0);
    4. HAL_NVIC_EnableIRQ(EXTI0_IRQn);

  • 相关阅读:
    异常--自定义异常概述
    三类6种地图可视化软件测评，最好用的工具居然是它
    【论文阅读】半监督时序动作检测 Semi-Supervised Action Detection
    Java文件读取方式和效率性能对比
    AIGC时代 浪潮信息积极推动存储产品创新
    Elasticsearch集群搭建手册及配置详情(基于elasticsearch-8.5.2版本)
    【MySQL】聚合函数：汇总、分组数据
    算法训练（leetcode）第二十八天 | 509. 斐波那契数、70. 爬楼梯、746. 使用最小花费爬楼梯
    （web前端网页制作课作业）使用HTML+CSS制作非物质文化遗产专题网页设计与实现
    Kubernetes 基于 helm 安装 harbor
  • 原文地址：https://blog.csdn.net/m0_63077733/article/details/134042616
