【鸿蒙软件开发】ArkTS基础组件之Gauge(环形图表)、LoadingProgress(动态加载)

---

前言

Gauge：数据量规图表组件，用于将数据展示为环形图表。
LoadingProgress：用于显示加载动效的组件。

---

一、Gauge环形图表

1.1 子组件

无

1.2 接口

Gauge的接口函数原型如下：

Gauge(options:{value: number, min?: number, max?: number})
1

从API version 9开始，该接口支持在ArkTS卡片中使用。

参数介绍

下面分别为：参数名，参数类型，是否必填，参数描述

参数：value，number，是，量规图的当前数据值，即图中指针指向位置。用于组件创建时量规图初始值的预置。
说明：value不在min和max范围内时使用min作为默认值。

参数：min，number，否，当前数据段最小值。默认值：0

参数：max，number，否，当前数据段最大值。，默认值：100
说明：max小于min时使用默认值0和100。max和min支持负数。

1.2 属性

除支持通用属性外，还支持以下属性：
他们属性分别是：名称，参数类型，描述
value，number，设置量规图的数据值，可用于动态修改量规图的数据值。默认值：0(要注意的是：参数和属性都是可以设置value属性值的)从API version 9开始，该接口支持在ArkTS卡片中使用。

startAngle，number，设置起始角度位置，时钟0点为0度，顺时针方向为正角度。默认值：0从API version 9开始，该接口支持在ArkTS卡片中使用。

endAngle，number，设置终止角度位置，时钟0点为0度，顺时针方向为正角度。默认值：360。从API version 9开始，该接口支持在ArkTS卡片中使用。

colors，Array，设置量规图的颜色，支持分段颜色设置。默认值：Color.Black从API version 9开始，该接口支持在ArkTS卡片中使用。

strokeWidth，Length，设置环形量规图的环形厚度。默认值：4，单位：vp
从API version 9开始，该接口支持在ArkTS卡片中使用。
说明：设置小于0的值时，按默认值显示。不支持百分比。

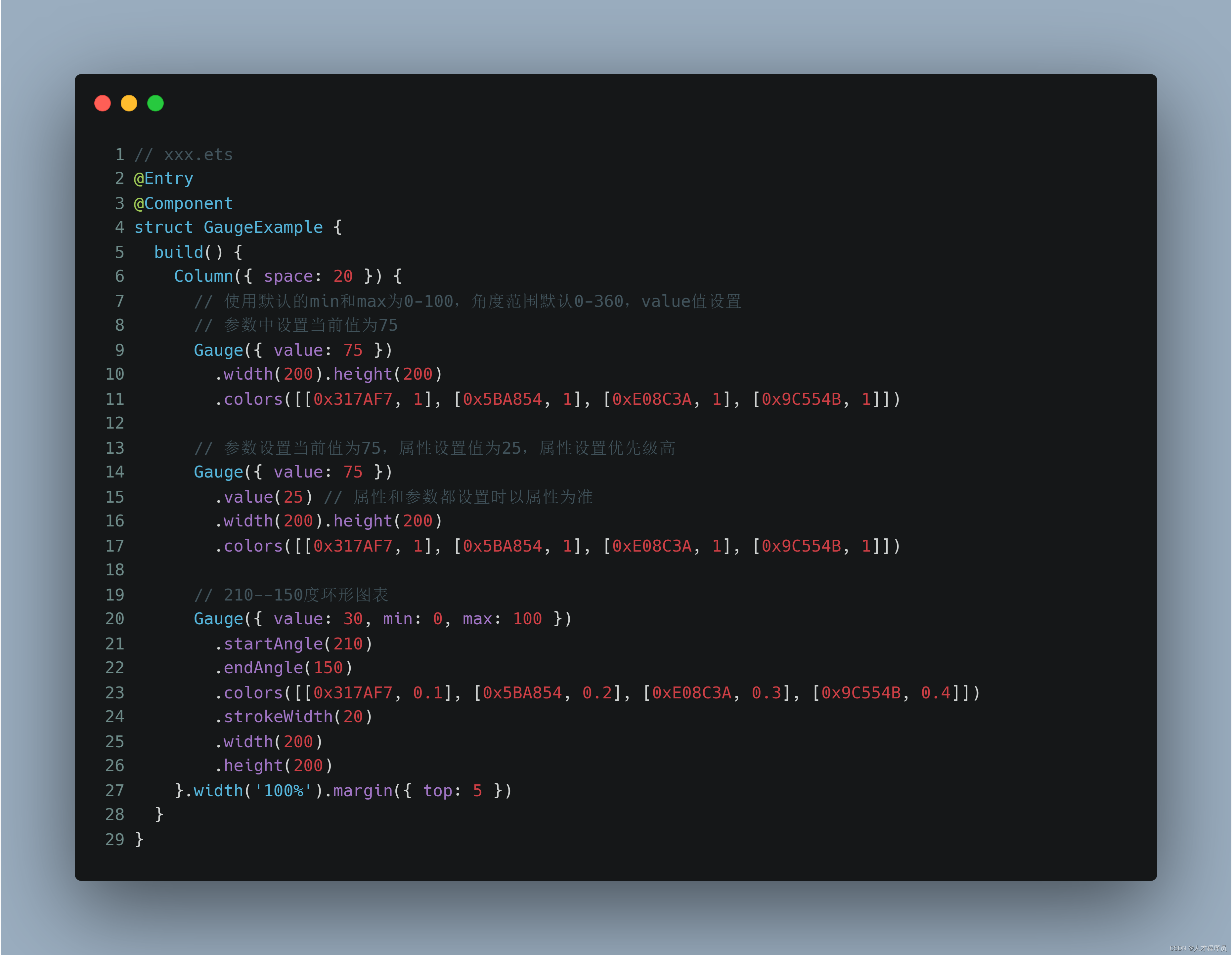

1.3 示例代码

// xxx.ets
@Entry
@Component
struct GaugeExample {
  build() {
    Column({ space: 20 }) {
      // 使用默认的min和max为0-100，角度范围默认0-360，value值设置
      // 参数中设置当前值为75
      Gauge({ value: 75 })
        .width(200).height(200)
        .colors([[0x317AF7, 1], [0x5BA854, 1], [0xE08C3A, 1], [0x9C554B, 1]])

      // 参数设置当前值为75，属性设置值为25，属性设置优先级高
      Gauge({ value: 75 })
        .value(25) // 属性和参数都设置时以属性为准
        .width(200).height(200)
        .colors([[0x317AF7, 1], [0x5BA854, 1], [0xE08C3A, 1], [0x9C554B, 1]])

      // 210--150度环形图表
      Gauge({ value: 30, min: 0, max: 100 })
        .startAngle(210)
        .endAngle(150)
        .colors([[0x317AF7, 0.1], [0x5BA854, 0.2], [0xE08C3A, 0.3], [0x9C554B, 0.4]])
        .strokeWidth(20)
        .width(200)
        .height(200)
    }.width('100%').margin({ top: 5 })
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

效果图如下：

二、LoadingProgress

用于显示加载动效的组件。

说明
该组件从API Version 8开始支持。后续版本如有新增内容，则采用上角标单独标记该内容的起始版本。

2.1 子组件

无

2.2 接口

该函数原型非常简单，无参数

LoadingProgress()
1

创建加载进展组件。

从API version 9开始，该接口支持在ArkTS卡片中使用。

2.3 属性

他只有一个color属性，其类型为ResourceColor
他用于设置加载进度条前景色。

看下面对比：
1、无color属性

2、有前景属性，颜色为Blue

上面便是LoadingProgress的前景颜色的详解了！！！

从API version 9开始，该接口支持在ArkTS卡片中使用。

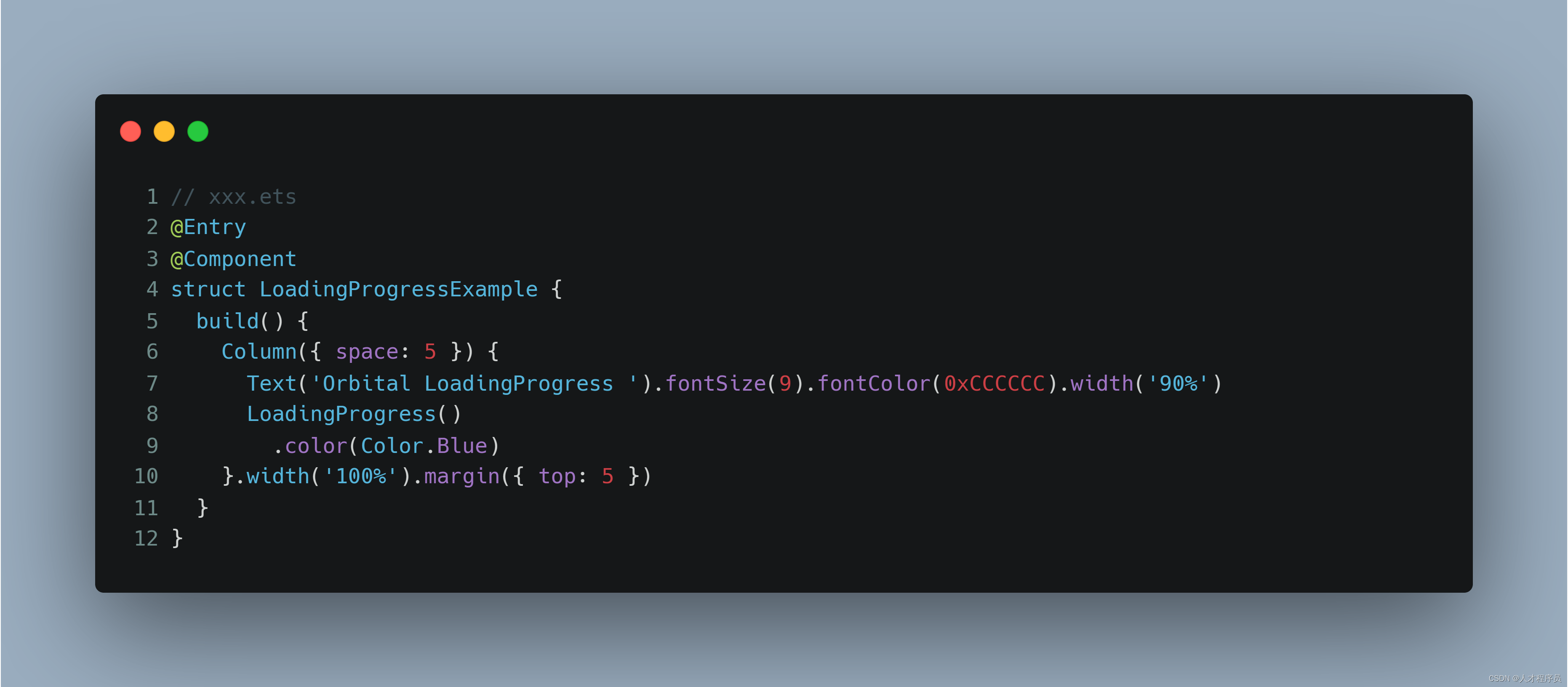

2.4 示例代码

// xxx.ets
@Entry
@Component
struct LoadingProgressExample {
  build() {
    Column({ space: 5 }) {
      Text('Orbital LoadingProgress ').fontSize(9).fontColor(0xCCCCCC).width('90%')
      LoadingProgress()
        .color(Color.Blue)
    }.width('100%').margin({ top: 5 })
  }
}
1
2
3
4
5
6
7
8
9
10
11
12

---

总结

Gauge：数据量规图表组件，用于将数据展示为环形图表。
LoadingProgress：用于显示加载动效的组件。
我们需要掌握这些，开发出更好的鸿蒙ArkTS界面效果。
