图像语义分割 pytorch复现DeepLab v1图像分割网络以及网络详解（骨干网络基于VGG16）

背景介绍

论文名称：Semantic Image Segmentation with Deep Convolutional Nets and Fully Connected CRFs

• 2014 年发表于 CVPR
• DeepLab v1 是一种用于语义分割的卷积神经网络模型，其核心思想是结合了全局上下文信息，以更好地理解图像中的语义内容。

论文中指出了当前图像语义分割的存在问题：

• 下采样会导致图像的分辨率降低
  在 DCNN 中，通常通过池化层来进行信号下采样，这是为了减少特征图的尺寸和参数数量。然而，池化操作会导致特征图的空间分辨率降低，从而损失了一部分细节信息。在图像标注任务中，像素级的细节信息对于准确的标注非常重要，因此信号下采样可能会影响标注的质量。


• 空间不敏感
  DCNNs 在高级视觉任务中表现出色的一个原因是它们具有一定程度的平移、旋转、缩放等空间不变性。然而，对于像素级标注任务（如语义分割或像素级分类），我们希望网络能够对每个像素点进行精细的标注，这就需要网络具有较高的空间敏感性。然而，DCNNs 的不变性特性可能导致在特征提取过程中丢失一些空间信息，使得网络对于像素级标注任务不够敏感。

论文中解决以上两个问题的方案：

• 1、采用空洞卷积
• 2、采用fully-connected CRF（Condition Random Fie）(全连接条件随机场)
  CRF在语义分割领域是常用的方法，但是在DeepLab V3之后便不再使用

网络优势：

• 速度更快，论文中说因为采用了膨胀卷积的原因，但fully-connect CRF很耗时

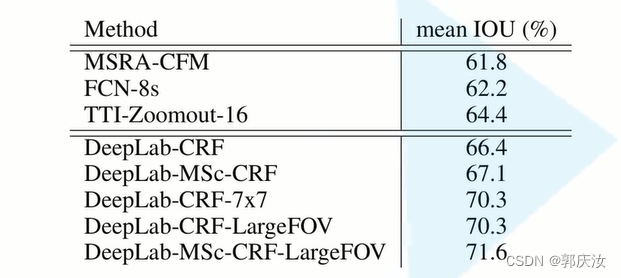

• 准确率更高，相比之前最好的网络，提升了7.2个点
• 结构简单，主要采用DCNN和CRFs级联构成
  DeepLab：本文提出的语义分割模型
  MSc：Multi-Scale，多尺度

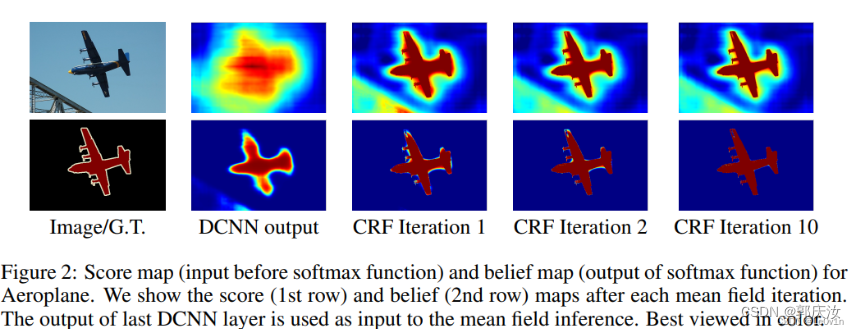

  CRF：全连接条件随机场，用于对图像进行后处理以改善分割或标注的结果。它通常用于在图像分割任务中对神经网络的输出进行精炼和优化
  LargeFOV：空洞卷积

2、 网络结构详解

DeepLab v1 的 Backbone 使用的是 VGG16作为主要的卷积神经网络架构（2014年最牛逼的分类网络为VGG）。在 DeepLab v1 中，VGG16 的部分或全部全连接层被去除，而只保留卷积层，并通过空洞卷积（Atrous Convolution）来增大感受野，从而实现对图像的全局上下文信息的捕获

VGG16 的结构包含 16 层卷积层和全连接层，其中包括 13 个卷积层和 3 个全连接层。该模型在 ImageNet 数据集上进行了训练，并在图像分类任务上取得了很好的性能。

2.1 LarFOV效果分析

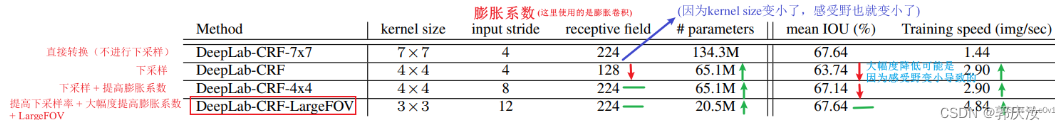

将卷积核减小，比如从原来的 kernel_size = (7, 7) 变为 kernel_size = (4, 4) 或 kernel_size = (3, 3)

注意❗️

• 这里替换全连接层的卷积层并非普通卷积层，而是一个膨胀卷积，它有一个膨胀系数 r，可以扩大感受野。
• 图中的 input stride 其实是膨胀系数 r。

2.2 DeepLab v1-LargeFOV 模型架构

VGG系列网络结构：

DeepLab-LargeFOV 模型架构：

经过上采样得到 224 × 224 × num class的特征图并非模型最终输出结果，还要经过一个 Softmax 层后才是模型最终的输出结果。

Softmax 层的作用是将每个像素的类别预测转换为对应类别的概率。它会对每个像素的 num_classes 个类别预测进行归一化，使得每个预测值都落在 0 到 1 之间，并且所有类别的预测概率之和为 1。这样，对于每个像素点，我们可以得到每个类别的概率，从而确定该像素属于哪个类别的概率最大。最终的输出结果通常是经过 Softmax 处理后的特征图，其中每个像素点都包含了 num_classes 个类别的概率信息。

LargeFOV 本质上就是使用了膨胀卷积。

• 通过分析发现虽然 Backbone 是 VGG-16 但使用 Maxpool 略有不同，VGG 论文中是 kernel=2，stride=2，但在 DeepLab v1 中是 kernel=3，stride=2，padding=1。接着就是最后两个 Maxpool 层的 stride 全部设置成了 1（这样下采样的倍率就从原来的 32 变成了 8）。最后三个 3 × 3 的卷积层采用了膨胀卷积，膨胀系数 r = 2。
• 然后关于将全连接层卷积化过程中，对于第一个全连接层（FC1）在 FCN 网络中是直接转换成卷积核大小为 7 × 7，卷积核个数为 4096 的卷积层（普通卷积），但在 DeepLab v1 中作者说是对参数进行了下采样最终得到的是卷积核大小 3 × 3 ，卷积核个数为 1024 的卷积层（膨胀卷积）（这样不仅可以减少参数还可以减少计算量，详情可以看下论文中的 Table2），对于第二个全连接层（FC2）卷积核个数也由 4096 4096 采样成 1024（普通卷积）。
• 将 FC1 卷积化后，还设置了膨胀系数（膨胀卷积），论文 3.1 中说的是 r = 4 但在 Experimental Evaluation 中 Large of View 章节里设置的是 r = 12 对应 LargeFOV。对于 FC2 卷积化后就是卷积核 1 × 1 ，卷积核个数为 1024 的普通卷积层。接着再通过一个卷积核 1 × 1 ，卷积核个数为 num_classes（包含背景）的普通卷积层。最后通过 8 倍上采样还原回原图大小。

注意❗️采用的是双线性插值（Bilinear Interpolation）的策略来实现上采样，双线性插值会考虑其周围 4 个最近的像素点，根据距离权重进行插值计算。这样可以有效地将特征图还原到原始输入图像的大小，使得网络的输出和输入在空间尺寸上保持一致

2.3 MSc（Multi-Scale，多尺度(预测)）

即融合多个特征层的输出
DeepLab-LargeFOV-MSc 模型架构

2.3 以VGG16为特征提取骨干网络代码

DeepLab-LargeFOV

#!/usr/bin/python
# -*- encoding: utf-8 -*-


import torchvision
import torch
import torch.nn as nn
import torch.nn.functional as F


斜体样式
class DeepLabLargeFOV(nn.Module):
    def __init__(self, in_dim, out_dim, *args, **kwargs):
        super(DeepLabLargeFOV, self).__init__(*args, **kwargs)
        # vgg16 = torchvision.models.vgg16()

        layers = []
        layers.append(nn.Conv2d(in_dim, 64, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(64, 64, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.MaxPool2d(3, stride = 2, padding = 1))

        layers.append(nn.Conv2d(64, 128, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(128, 128, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.MaxPool2d(3, stride = 2, padding = 1))

        layers.append(nn.Conv2d(128, 256, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(256, 256, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(256, 256, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.MaxPool2d(3, stride = 2, padding = 1))

        layers.append(nn.Conv2d(256, 512, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(512, 512, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(512, 512, kernel_size = 3, stride = 1, padding = 1))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.MaxPool2d(3, stride = 1, padding = 1))

        # 以下采用膨胀卷积
        layers.append(nn.Conv2d(512,
            512,
            kernel_size = 3,
            stride = 1,
            padding = 2,
            dilation = 2))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(512,
            512,
            kernel_size = 3,
            stride = 1,
            padding = 2,
            dilation = 2))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.Conv2d(512,
            512,
            kernel_size = 3,
            stride = 1,
            padding = 2,
            dilation = 2))
        layers.append(nn.ReLU(inplace = True))
        layers.append(nn.MaxPool2d(3, stride = 1, padding = 1))
        self.features = nn.Sequential(*layers)

        classifier = []
        classifier.append(nn.AvgPool2d(3, stride = 1, padding = 1))
        classifier.append(nn.Conv2d(512,
            1024,
            kernel_size = 3,
            stride = 1,
            padding = 12,
            dilation = 12))
        classifier.append(nn.ReLU(inplace=True))
        classifier.append(nn.Conv2d(1024, 1024, kernel_size=1, stride=1, padding=0))
        classifier.append(nn.ReLU(inplace=True))
        classifier.append(nn.Dropout(p=0.5))
        classifier.append(nn.Conv2d(1024, out_dim, kernel_size=1))
        self.classifier = nn.Sequential(*classifier)

        self.init_weights()


    def forward(self, x):
        N, C, H, W = x.size()
        x = self.features(x)
        x = self.classifier(x)
        x = F.interpolate(x, (H, W), mode='bilinear', align_corners=True)
        return x

    def init_weights(self):
        vgg = torchvision.models.vgg16(pretrained=True)
        state_vgg = vgg.features.state_dict()
        self.features.load_state_dict(state_vgg)

        for ly in self.classifier.children():
            if isinstance(ly, nn.Conv2d):
                nn.init.kaiming_normal_(ly.weight, a=1)
                nn.init.constant_(ly.bias, 0)


if __name__ == "__main__":
    net = DeepLabLargeFOV(3, 10)
    in_ten = torch.randn(1, 3, 224, 224)
    out = net(in_ten)
    print(out.size())

    in_ten = torch.randn(1, 3, 64, 64)
    mod = nn.Conv2d(3,
            512,
            kernel_size = 3,
            stride = 1,
            padding = 2,
            dilation = 2)
    out = mod(in_ten)
    print(out.shape)


    import os
    import torch
    from torchsummary import summary


    os.environ["CUDA_VISIBLE_DEVICES"] = "1"
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

    net=DeepLabLargeFOV(3,21).to(device)
    print(summary(net,(3,224,224)))

    print(torch.cuda.current_device())
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135

pytorch实现网络结构项目

项目源代码下载地址

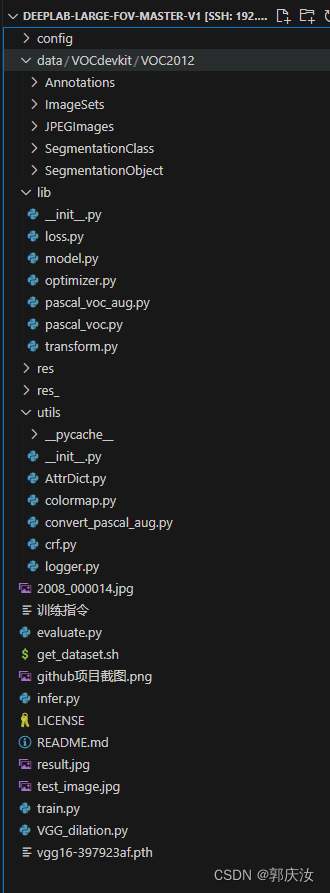

目录结构：

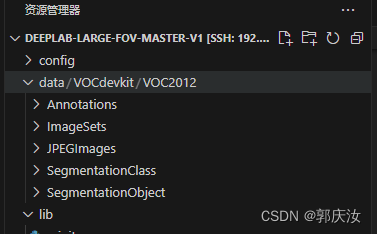

1、下载数据集，并将数据集存储在以下目录
