Calibre拾遗：FDI （Foreign Database Interface）系统简介

Calibre是强大的GDS处理工具，包括查看，验证，分析等操作，操作由浅入深，除过手动编辑GDS的不是很灵活外，其他各种命令和操作策略，都是远（遥）远（遥）走（领）在（先）GDS操作的技术前沿，通常都是各个数字版图，模拟版图工作者的必备技能工具。
除过常规的Calibre应用外，Calibre针对第三方数据，也提供了友好的支持，今天就一起来了解一下这个小而灵的系统FDI。

FDI简介

Foreign Database Interface. 顾名思义，对第三方输入数据的处理。这里的第三方通常也是业界常用的标准版图数据类型。目前主要支持下列三种数据格式接口

• DEF/LEF
• OA（OpenAccess）：Cadence Virtuoso 数据格式
• MilikyWay：Synopsys IC Compiler 数据格式

只要用户有上述数据类型，都可以通过FDI系统，完成数据的转换。Calibre FDI的数据输出，也是常见的交付类型，包括：

• DEF
• GDS
• OASIS
  这样对于数据回传给第三方，或者向下做GDS/OASIS数据分析，核验也都是很方便。

FDI命令系统

目前calibre FDI提供三个命令，分别对应GDS，OASIS，Backannotation三种数数据流：

fdi2gds

用户可以通过这个命令，把第三方的数据，转成GDS而设计的，简单的flow chart 如下

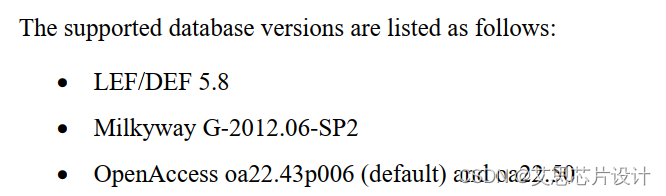

简言之，fdi2gds可以把业界流行的数据，转成GDS格式。输入数据的版本要求：

通常而言，常规的数字/模拟版图工具的数据，都可以通过fdi2gds命令导出GDS。示例如下

• LEF转成GDS：

   fdi2gds 	-system LEFDEF \
   			-lef  $TECH_LEF $IP_LEF \
   			-outFile $IP_gds
1
2
3

• DEF转GDS

  fdi2gds -system LEFDEF \
  		-lef $TECH_LEF $IP_LEF  \
  		-def $BLOCK_DEF $TOP_DEF \
  		-outFile $TOP_GDS
  1
  2
  3
  4

• OA 转GDS

   fdi2gds	-system OA \
   			-design $OA_LIB $TOP $VIEW  \
   			-outFile $TOP_GDS
1
2
3

• MILKYWAY 转GDS

fdi2gds -system MILKYWAY 、
		-design $MW_LIB $TOP $VIEW \
		-outFile $TOP_GDS
1
2
3

这里以LEF2GDS为例，一起看看fdi2gds的效果。

PS：LEF是可编辑文件，借助fdi2gds命令，可以简介的理解通过LEF编辑的GDS数据，提供用户一种类视图（none-GUI）的GDS简易编辑方法

这样可以简单的查看LEF的信息，也比较方便再前期做一些DRC预言性的探究

fdi2oasis

类似fdi2gds系统，FDI系统也支持把第三方数据库导出成OASIS格式。通常可以理解OASIS是GDS的加强版，压缩率更高，同时也可以给版图数据添加属性，其他的配置都等同于fdi2gds
PS：另外用户也可以使用gds2oasis，使用单独命令，把gds转换成oasis

fdi2BA

在做DFM或者dummy fill的时候，用户有时候会直接call Calibre来完成，这样在Calibre里边就会生成对应的DFM或者dummy fill的增量GDS数据信息，这个时候使用fdi2BA可以方便的将这些增量信息标注到原始文件当中。

• DEF转成带fill信息的DEF

fdiBA 	-system LEFDEF \
		-gds $FILL.gds \
		-design $TOP_DEF \
		-defout $TOP_FILLED_DEF
1
2
3
4

• DEF中带入DFM信息

fdiBA 	-system LEFDEF \
		-design $TOP_DEF \
		-dfmdb $DFM_DB \
		-defout $TOP_DFM_DEF
1
2
3
4

fdiBA主打的是数据交换，通常的导出数据是DEF格式输出，提供给第三方使用。这里可以看到经过fdiBA追加fill信息的DFF文件发生了下面的数据变化：

PS：上述实例中的部分脚本和流程范例，会在近期上传至小编的知识星球，有兴趣的小伙伴请保持关注

【敲黑板划重点】

FDI主打一个小而灵，这类数据转换通常不怎么常用，但是需要的时候，如果没有这个小知识，确实很抓瞎，常言道艺多不压身，多一条路就多一个选择，各位小伙伴可以了解一下，以备不时之需。

参考资料

Mentor Calibre® Layout Comparison and
Translation Guide
Cadence LEF/DEF 5.8 Language Reference
